パイプの外から流量を測定。異物が混ざった水に最適。

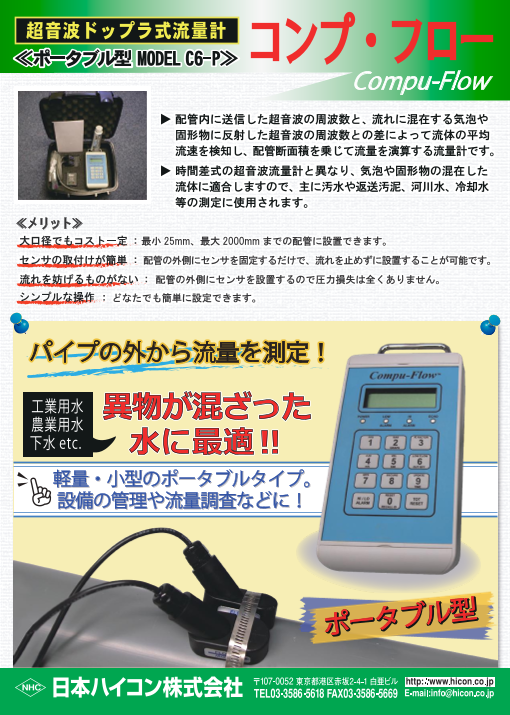

【コンプ・フローMODEL C6-P】は、清水ではなく、スラッジ、スラリー、汚水、化学液体など、浮遊物を含んだ液体をパイプの外から測定するポータブル型の超音波ドップラ式流量計です。下水処理や各種の工業プロセスなどに使用。センサは配管の外側にバンドで固定するだけでよく、最小25mm、最大2000mmまでの配管に対応し、流れを止めずに設置できます。大口径でもコストは一定。本体の重さは1㎏と軽く片手で操作可能で、充電池式なので電源のない場所でも使用できます。4-20mA出力付きでロガ等を接続してデータ収集も可能です。
このカタログについて
| ドキュメント名 | 超音波ドップラ式流量計コンプ・フロー Model C6-P |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本ハイコン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page2
溶解していない固形物あるいは気泡、浮遊粒子を含む流体。
〔例〕 下水処理 ＝ 生汚泥、活性汚泥、返送汚泥
適応流体 食品加工 ＝ 乳製品、飲料食品、スラリー
各種工業プロセス ＝ ドレッシャー、パルプ液
その他流体 ＝ 河川水、海水、農業用水
適応配管 鋼管、ダクタイル鋳鉄管、硬質塩ビ管 等
超音波ドップラ式流量計 コンプ・フロー（固定型）仕様
MODEL C6-P（ポータブル型）
充電用電源 AC100ｰ250V 50/60Hz
充電池 充電池により駆動可能（満充電状態から約 4時間使用可能）
消費電力 8W
LCD表示 16 文字×2行表示 高精細 LCD（瞬時流量、積算流量、流速から選択）
キーパッド 12 キー メンブレン式
変換器部 データ入力 流量測定上のパラメータ及び出力信号の設定はフロントキーパッドで入力
出力信号 4ｰ20ｍA 12VDC（但し負荷抵抗 600Ω以内）
警報出力 ―
外形寸法 225 ㎜ (H) × 109 ㎜ (W) × 60 ㎜ (D)
周辺温度範囲 ｰ25℃～ 55℃
重量 1.0 ㎏（変換器のみ）
防水規格 NEMAｰ4X（IP65 相当）
ヘッド外形寸法 94㎜ (H) × 31㎜ (W) × 66㎜ (D）
材質 外装材：ナイロン
ケーブル 標準長 7.5ⅿ（最大 30ⅿまで延長可能）
センサ部 周辺温度範囲 ｰ20℃～ 90℃
周辺湿度 100％ RH未満
重量 0.5 ㎏（ケーブル除く）
防水規格 NEMAｰ6（IP66 相当）
対象配管径 25 ～ 2,000 ㎜（呼び径）
流速範囲 0.04 ～ 15ⅿ/s
測 定 測定精度 ±2％FS（但し流速基準）
直線性 FS（フルスケール）の 0.5％
センサ設置条件
・配管は満管であり、流体に充分な固形物、浮遊粒子、または気泡などを含んでいる必要があります。
・正確な測定のためには、基本的にセンサの上流側に 10Ｄ、下流側に 5Ｄの直管部が必要です。
また、バルブやポンプなどからは上記以上の距離が必要となる場合がありますので、あらかじめご相談ください。
・SUS 管やポリエチレン管などでは測定が困難な場合がありますので、あらかじめご相談ください。
付 属 品
・変換器（ポータブル型） ・ センサ（ケーブル長：7.6ｍ） ・ センサ固定バンド ・ グリス（チューブ入り/試供品） ・ 取扱説明書
外形寸法図
94
79 66
60
30
センサ ポータブル型
