電池式挿入型電磁流量計バッテリーメタルシングルマグ（小口径用）B395SP/B394SP

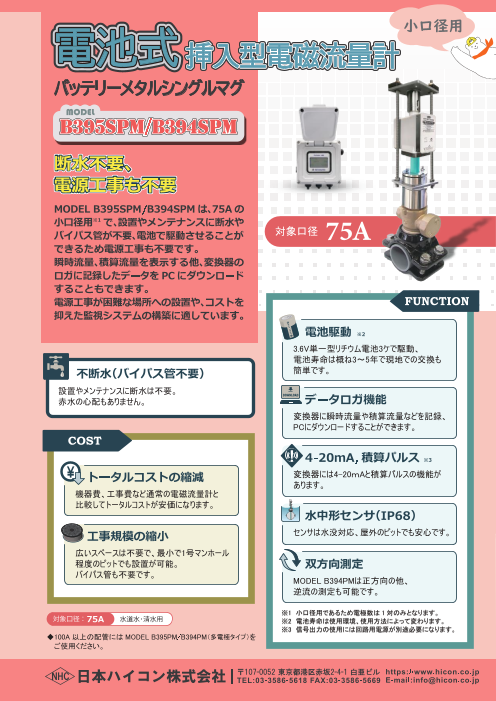

電池式 挿入型電磁流量計 小口径用 バッテリーメタルシングルマグ MODEL B395SP/B394SP 水道水･清水用 対象口径 断水不要、 75A 電源工事も不要 MODEL B395SP/B394SP は、75A の小口径用で、 設置やメンテナンスに断水やバイパス管が不要、電池で 駆動させることができるため電源工事も不要です。 積算流量を表示する他、積算パルスや警報も使用可能、 変換器のロガに記録したデータを PC にダウンロード することもできます。 電源工事が困難な場所への設置や、コストを抑えた監視 システムの構築に適しています。※1 ◆100A以上の配管にはMODEL B395P/B394P（多電極タイプ）をご使用ください。 不断水（バイパス管不要） fu nc tio n 電池駆動 ※2 + 設置やメンテナンスに断水は不要。 3.6V単一型リチウム電池3ケで駆動、 赤水の心配もありません。 — 電池寿命は概ね3～5年で現地での交換も 簡単です。 t データロガ機能 co s DOWNLOAD トータルコストの縮減 変換器に瞬時流量や積算流量などを記録、 ￥ PCにダウンロードすることができます。 工事関連コストなど通常の電磁流量計と COST DOWN 比較して、トータルで割安になります。 4-20ｍA、積算パルス ※3 工事規模の縮小 ！ 変換器には4-20ｍAと積算パルスの機能が あります。 広いスペースは不要で、最小で1号マンホール 程度のピットでも設置が可能。 バイパス管も不要です。 水中形センサ（IP68） センサは水没対応、屋外のピットでも安心です。 双方向測定 NHC 日本ハイコン MODEL B394SPは正方向の他、 〒107-0052 株式会社 逆流の測定も可能です。 東京都港区赤坂2-4-1 白亜ビル ? 03-3586-5618 ? 03-3586-5669 ※1　小口径用であるため電極数は 1 対のみとなります。　 ✉ info@hicon.co.jp ※2　電池寿命は使用環境、使用方法によって変わります。 ? ※3　信号出力の使用には回路用電源が別途必要になります。 http://www.hicon.co.jp ＢＡＴＴＥＲＹ

変換器外形寸法図 ＜正面図＞ 164 ＜上面図＞ 4-φ8 217 164 188 217 ＜前面カバー開閉寸法＞ ＜側面図＞ 124 133° 105 前面カバー 236 （単位：mm） ※寸法は公称寸法です。 センサ部外形寸法図 ピット内寸法参考図 115 ■フタ付ピットの場合 セ ン ＜設置前＞ サ 部 約300 外 φ900以上 形 900以上 寸 法 図 φ28 φ600以上 （60） 115 （単位：mm） ※寸法は公称寸法です。 ※L，L2は配管やバルブなどの使用 　材料に合わせて決定します。 センサをピットの中心からずらして設置すると、 ※電極の配置はMODEL B395SPです。 作業スペースを広くできます。 115 164 188 （68） 115 164 Ｌ2 （220） L 188 217 188 217 124 48

センサ取付図 ■センサ取付完成図 ■センサ挿入前図（例） 【サドル分水栓40A使用】 【サドル分水栓40A使用】 　 ※サドル分水栓についてはバルブ製造会社等にご相談ください。 　 作業時にはセンサの全長がソケット接続部の上部に乗る形となるため、 　一定以上の高さが必要です。 115 115 流量計センサ SUS製専用ソケット 40A 　　　　　（オプション） 流量計センサ サドル付分水栓 40A (標準 = 290） 　　　　　（JWWA規格） (配管系≒75) SUS製専用ソケット 40A 　　　　　（オプション） サドル付分水栓 40A 　　　　　（JWWA規格） （単位：mm） ※寸法は公称寸法です。また、施工状況により若干変わります。　 ※ L，D，Sは配管やバルブなどの使用材料に合わせて決定します。　 ※バルブなどの配管材料は別途ご手配ください。 ■1000×700mm角型ボックスの場合 設置後 ＜設置前＞ 1000 約300 挿入後はフタとセンサが接触しないようにしてください。 フタ 700 600以上 挿入後の高さは別紙（取付 寸法図）をご覧ください。 （単位：mm） ※寸法は施工状態により若干変わります。 ※丸型ピットは内寸900mm以上のものをご利用ください。 センサをピットの中心からずらして設置すると、 ※センサのまわり直径600mm以内にはできるだけ障害物を設けないでください。 作業スペースを広くできます。 ※センサの中心から障害物までは少なくとも200mm以上のスペースを必ず確保してください。 ※ピットの設計に関しましては、コンサルタント会社等にご相談ください。 L D S（標準 = 290） (220) Ｔ (230) C Ｔ D (230) D S (220)

電池式挿入型電磁流• 量計　MODEL B395SP/B394SP（75A用）標準仕様 駆動用 ： 3.6V 単一型塩化チオニルリチウム電池 ×3 ケ 電 源 バックアップ用 ： 3.6V 単三型塩化チオニルリチウム電池 ×2 ケ 最大消費電力 2W （外部電源端子台付き ： AC100-240V（4W）/ リニア電源 DC10-35V （4W）から選択） キ ー パ ッ ド なし アナログ出力 ： 1点 　 ※使用にはDC10-30Vの回路用外部電源が必要となります。 出 力 積算パルス出力： 2点 オープンコレクタ ※使用にはDC10-30Vの回路用外部電源が必要となります。　 瞬時流量、積算流量（9 ケタ）、警報など 表 示 積算流量単位 ： リッター、立米、ガロン 等 ※不揮発性メモリ、蓋を開けると自動表示、バックライトなし 変 換 器 部 記録媒体 ： microSD カード 4GB 記録間隔 ： 15，30 秒、1，5，10，15，20，30 分、1，6，12 時間、1，7 日などから選択 デ ー タ ロ ガ 記録可能期間 例） ： 1 分ごと～約 2,000 日 /1 時間ごと～約 120,000 日 ※上記の記録可能期間はあくまで一般的な使用方法における最長期間の目安とお考えください。 　 実際の記録期間は記録項目や数値、操作や警報の記録回数等によって異なります。 　 またロガに記録したデータはなるべく早めに PC に取り込んでください。 筐 体 アルミ鋳物ケース　※直射日光や湿気を避けること 周 囲 温 度 —10℃～ 60℃ 外 形 寸 法 高さ 217× 幅 217× 奥行 124mm　 重 量 2.7 ㎏ （電池含む） 保護等級 / 耐水規格 IP67 （防浸形に相当） 対 象 配 管 口 径 75A （呼び径） タ イ プ 小口径用 （本体 ：φ28mm) 本 体 材 質 SUS316 本体コーティング材質 エポキシ樹脂 （NSF61 認証） 電 極 部 材 質 SUS316 電 極 数 1 対 標準＝7.5m×2 本 （PVC 被覆、標準径＝φ7.5mm×2） ケ ー ブ ル ※励磁用、信号用の 2 本で一組です。可能な場合には電線管を分けて通線してください。 セ ン サ 部 ※センサケーブルの延長、切断はできません。 挿 入 金 具 接液金属部 SUS316 シ ー ル シリコンゴム 使用環境 / 流体温度 0℃～ 70℃　1.7MPa 以下 （18 ㎏ / ㎠以下） 挿 入 部 径 標準＝40A IP68 （水中形に相当） 標準 ： センサ + ケーブル＝コネクタ接続 保護等級 / 耐水規格 ※長期的な水没の可能性がある場合には、センサ + ケーブル＝一体型のタイプで対応します。 　 ただし水没状態で放置することは避けてください。 測 定 方 向 B395SP ： 片方向 / B394SP ： 双方向 流 量 算 出 瞬時流量＝平均流速 × 配管断面積 流 速 検 知 電磁誘導方式 ゼ ロ 安 定 性 ±0.015m/sec. 測 定 B395SP ： ±2％（RS）（指示値に対する ±2％）±0.0018m/s 精 度 B394SP ： ±3％（RS）（指示値に対する ±3％）±0.0018m/s 直線性 / 再現性 直線性 ： 測定範囲の 0.3％ / 再現性 ： 測定範囲の 0.2％ 流 速 測 定 範 囲 0.005 ～ 6.0m/s 測 定 対 象 水道水、清水 製品に関するお問い合わせは 日本総代理店 ●販売代理店 NHC 日本ハイコン株式会社 〒107-0052 東京都港区赤坂 2-4-1 白亜ビル E-mail︓info@hicon.co.jp http://www.hicon.co.jp TEL︓03-3586-5618 FAX︓03-3586-5669 ※記載内容は予告なく変更することがありますのでご了承ください。 2023.04
