【技術ハンドブック 】 ディスコンスイッチの知識と安全対策事例

ハンドブック

ロックアウト・タグアウトの基本、ブレーカーとの違いなど解説! ハンドブック『ディスコンスイッチの知識と安全対策事例』

確実にその電源を遮断!ブレーカーよりも安全で、安心して点検作業に集中できる 「ディスコンスイッチ」の基礎知識~選び方までを解説!

製造業における労働災害の27%を占める、はさまれや巻き込まれによる事故。機器や設備の思わぬ動作や予期せぬ再起動によって、毎年死傷者が発生しています。

こうした事故を防ぐためにロックアウト・タグアウトをはじめとしたさまざまな対策が講じられています。確実に電源を遮断できる「ディスコンスイッチ」もそのうちの一つ。しかし、現場にあった製品を選定するには、正しい知識が必要です。

産業用スイッチメーカー・クラウスアンドナイマーのハンドブック『ディスコンスイッチの知識と安全対策事例』は、ディスコンスイッチの選定に必要な知識を網羅した一冊。最新版では以下の内容を解説しています。

【掲載内容】
■ロックアウトとタグアウトとは
■ディスコンスイッチとは
■通常のスイッチやブレーカーとの違い
■ディスコンスイッチの選定方法
■導入事例

このカタログについて

ドキュメント名 【技術ハンドブック 】 ディスコンスイッチの知識と安全対策事例
ドキュメント種別 ハンドブック
ファイルサイズ 4.9Mb
登録カテゴリ
取り扱い企業 クラウスアンドナイマー株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
【応用事例付き】 クラウスアンドナイマー カムスイッチ総合カタログ
製品カタログ

クラウスアンドナイマー株式会社

この企業の関連カタログの表紙
【技術ハンドブック】機械安全の基礎知識とディスコン+トラップキー
ハンドブック

クラウスアンドナイマー株式会社

この企業の関連カタログの表紙
【技術ハンドブック】モーター正転逆転スイッチ解説
ハンドブック

クラウスアンドナイマー株式会社

このカタログの内容

Page1

第 3 版 動⼒安全スイッチのプロがやさしく教える ディスコンスイッチ の知識と安全対策事例 南京錠対応 ハンドル 防塵防⽔ 国内防爆対応 IP66/67 1 20240930
Page2

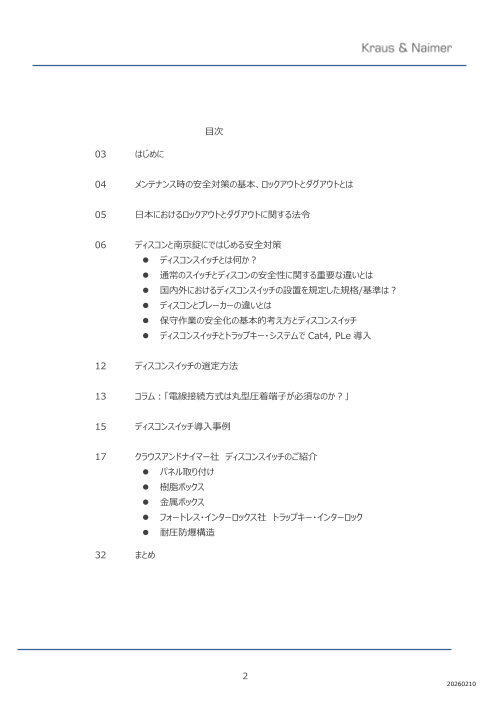

目次 03 はじめに 04 メンテナンス時の安全対策の基本、ロックアウトとダグアウトとは 05 ⽇本におけるロックアウトとダグアウトに関する法令 06 ディスコンと南京錠にではじめる安全対策  ディスコンスイッチとは何か︖  通常のスイッチとディスコンの安全性に関する重要な違いとは  国内外におけるディスコンスイッチの設置を規定した規格/基準は︖  ディスコンとブレーカーの違いとは  保守作業の安全化の基本的考え⽅とディスコンスイッチ  ディスコンスイッチとトラップキー・システムで Cat4, PLe 導⼊ 12 ディスコンスイッチの選定⽅法 13 コラム︓「電線接続⽅式は丸型圧着端⼦が必須なのか︖」 15 ディスコンスイッチ導⼊事例 17 クラウスアンドナイマー社 ディスコンスイッチのご紹介  パネル取り付け  樹脂ボックス  ⾦属ボックス  フォートレス・インターロックス社 トラップキー・インターロック  耐圧防爆構造 32 まとめ 2 20240930
Page3

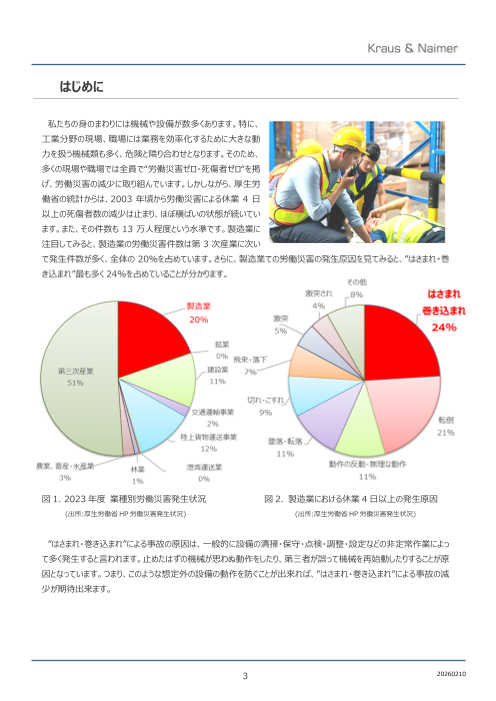

はじめに 私たちの⾝のまわりには機械や設備が数多くあります。特に、 ⼯業分野の現場、職場には業務を効率化するために⼤きな動 ⼒を扱う機械類も多く、危険と隣り合わせとなります。そのため、 多くの現場や職場では全員で“労働災害ゼロ・死傷者ゼロ“を掲 げ、労働災害の減少に取り組んでいます。しかしながら、厚⽣労 働省の統計からは、2003 年頃から労働災害による休業 4 ⽇ 以上の死傷者数の減少は⽌まり、ほぼ横ばいの状態が続いてい ます。また、その件数も 13 万⼈程度という⽔準です。製造業に 注目してみると、製造業の労働災害件数は第 3 次産業に次い で発⽣件数が多く、全体の 20%を占めています。さらに、製造業での労働災害の発⽣原因を⾒てみると、”はさま れ・巻き込まれ”最も多く 24%を占めていることが分かります。 図 1. 2023 年度 業種別労働災害発⽣状況 図 2. 製造業における休業 4 ⽇以上の発⽣原因 (出所:厚⽣労働省 HP 労働災害発⽣状況) (出所:厚⽣労働省 HP 労働災害発⽣状況) ”はさまれ・巻き込まれ”による事故の原因は、⼀般的に設備の清掃・保守・点検・調整・設定などの非定常作業に よって多く発⽣すると⾔われます。⽌めたはずの機械が思わぬ動作をしたり、第三者が誤って機械を再始動したりする ことが原因となっています。つまり、このような想定外の設備の動作を防ぐことが出来れば、”はさまれ・巻き込まれ”によ る事故の減少が期待出来ます。 3 20240930
