デジタル電動トルクレンチ DE1-docu：170Nm-8000Nm

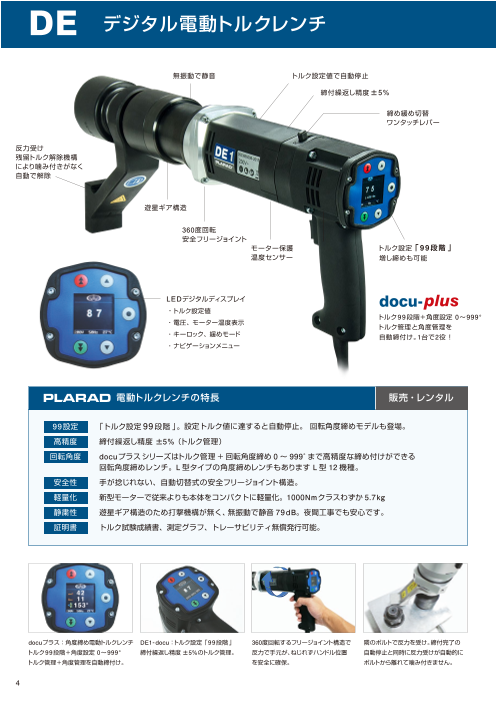

DE デジタル電動トルクレンチ 無振動で静音 トルク設定値で自動停止 締付繰返し精度 ± 5% 締め緩め切替 ワンタッチレバー 反力受け 残留トルク解除機構 により噛み付きがなく 自動で解除 遊星ギア構造 360度回転 安全フリージョイント モーター保護 トルク設定「99段階」 温度センサー 増し締めも可能 LEDデジタルディスプレイ docu- plus ・ トルク設定値 トルク99段階+角度設定 0～999° ・ 電圧、 モーター温度表示 トルク管理と角度管理を ・ キーロック、 緩めモード 自動締付け。1台で2役！ ・ ナビゲーションメニュー 電動トルクレンチの特長 販売・レンタル 99設定 「トルク設定 99段階」。 設定トルク値に達すると自動停止。 回転角度締めモデルも登場。 高精度 締付繰返し精度 ±5％（ トルク管理） 回転角度 docuプラスシリーズはトルク管理 + 回転角度締め 0 ～ 999°まで高精度な締め付けができる 回転角度締めレンチ。L型タイプの角度締めレンチもあります L型 12機種。 安全性 手が捻じれない、自動切替式の安全フリージョイント構造。 軽量化 新型モーターで従来よりも本体をコンパクトに軽量化。1000Nmクラスわずか 5.7kg 静粛性 遊星ギア構造のため打撃機構が無く、無振動で静音 79dB。夜間工事でも安心です。 証明書 トルク試験成績書、測定グラフ、トレーサビリティ無償発行可能。 docuプラス：角度締め電動トルクレンチ DE1- docu：トルク設定「99段階」 360度回転するフリージョイント構造で 隣のボルトで反力を受け。締付完了の トルク99段階+角度設定 0～999° 締付繰返し精度±5%のトルク管理。 反力で手元が、ねじれずハンドル位置 自動停止と同時に反力受けが自動的に トルク管理+角度管理を自動締付け。 を安全に確保。 ボルトから離れて噛み付きません。 4

トルク設定 99段階、増し締め対応 デジタル電動トルクレンチ仕様 New 増し締め全長ががで10き0mるmよコうンパにク進トに化な！りました A E F D C H 192 J K 出力トルク 毎分回転数 寸法（ mm ） 機種名 出力軸 重量 （ N・m ） （ rpm ） A C D E F H J K （mm） （kg） DE1- 10ST docu 170‐ 1000 19.6 425 85 68.5 146 60.5 150 90 80 19.0口 5.7 DE1- 20ST docu 260‐ 2000 12.0 449 85 80 132 61.5 150 90 100 25.4口 6.8 DE1- 25ST docu 450‐ 2500 8.0 449 85 80 132 61.5 190 90 100 25.4口 6.8 DE1- 36ST docu 500‐ 3600 5.2 465 85 80 132 61.5 190 90 100 25.4口 7.2 DE1- 48ST docu 700‐ 4800 4.6 497 85 86 161 83.5 210 90 130 38.1口 9.0 DE1- 80ST docu 1200‐ 8000 2.5 565 85 101 211 106 250 140 165 38.1口 14.5 ○ DE1-docu ： トルク管理。　DE1-docuプラス ： トルク管理＋角度管理。 ○ docuシリーズ ： ボルト締め本数、日時、回転方向、トルク設定、最大10,000本のボルト締めデータをPCへ保存できます。 ○ 増し締め（2段階締め）を行う場合の一次締めトルクは機種最大トルクの60％以下でご使用下さい。 ○ 定格電圧・消費電流 ： DE1-10～DE1-36＝200V単相仕様 7.25A。　DE1-48、DE1-80＝230V単相仕様 6.3A。 STトルクメーター 測定トルク ギア 寸法（ mm ） 出力軸 重量 機種名 （ N・m ） 歯数 B H L （mm） （kg） TC1-11 110‐ 1100 26歯 81 108 120 19.0口 2.6 TC1-41 410‐ 4100 26歯 81 108 120 25.4口 2.7 TC1-55 550‐ 5500 45歯 101 133 150 38.1口 5.0 ○ 高精度±2%トルクトランスデューサ内蔵で「 1Nm単位で実際に締め付けたトルク値を測定」できます。 ○ USB2.0 コネクタで100V充電とボルト締めデータをPCへ保存できます。 ○ 締め付けトルクの「OK/NG判定」を音とランプで締め付け状況をお知らせ。 ○ 締付不良の防止にも役立ちます。 IP67認定の防塵、防水性能を備えた専 オプション： STトルクメーター オプション： オフセットギア ST 2 L型タイプ仕様 12機種。高さ制限の 用ケース付き。タイヤと引き出し持ち手 ３機種 測定範囲： 110Nm～5500Nm プレート熱交換器や長い突き出しボルト ある狭い箇所でも活躍。 ～8000Nm 付き「トロリー型の収納ケース」 1Nm単位で締付トルクを高精度測定。 に活躍： 最大トルク ～3600Nm 5

STトルクメーター TC-1 トルク検定・校正サービス 油圧トルクレンチ SC型 油圧トルクレンチ VS型 ３機種：19口、25.4口、38.1口用、 お持ちの電動レンチ、エアレンチのトルク ソケット交換型 ： 全18機種。 センターホール型 ： 全174機種。 測定範囲： 110Nm～5500Nm 校正を承ります。最大5万Nmまで測定。 50Ｎｍ～65,000Ｎｍ。±3％トルク管理 80Ｎｍ～45,000Ｎｍ。±3％トルク管理 1Nm単位で締付トルクを高精度測定。 お問い合わせ窓口 0120-500-207 最新情報 www.plarad.net プララド製品の販売、レンタル・修理・校正を承ります。 電動トルクレンチ レンタル価格 株式会社 日本プララド E-Mail : info@plarad.net 本　　社 〒651-2404 兵庫県神戸市西区岩岡町古郷 255 -6 TEL 078 -967 -3556　 FAX 078 -967 -3567 関東支社 〒230-0062 神奈川県横浜市鶴見区豊岡町 26 -10 TEL 045 -570 -5333　 FAX 045 -585 -5656 全国拠点 札幌、仙台、埼玉、横浜、神戸、愛媛、北九州 2024.05
