業界最速スピード !電源不要で大型ボルトをハイスピードトルク管理。全7機種 締付トルク:180Nm~8000Nm、ギア4段切替、トルク設定60段階。
ハイスピード コードレス電動トルクレンチDA2の特長
【スピード】
業界最速クラスの超ハイスピード締付け 毎分回転数 : 71.6 rpm!
(*500Nm以上のバッテリー式電動トルクレンチにおいて)
コードレスでありながら、コードタイプよりもパワフルでハイスピードを実現。
最大締付けトルク8000Nmの超強力トルクを実現。
■「 4段切替ギア 」の採用で、ハイスピードな締付けと
出力トルク範囲が広いワイドトルクレンジを実現。増し締めも可能。
(1~2段切替しかない他社製の数倍の締付けスピード)
■大型ボルト締めでスピーディなトルク管理ができます。
■全7機種:トルク180Nm~8,000Nmまでラインナップ。
■「トルク設定 60段階 」。
■設定トルクで自動停止しビープ音でお知らせ機能。
■締付繰返し精度 ±4% (トルク管理)
■特許構造:手が捻じれない360度回転する自動切替安全フリージョイント構造
■新型ギアボックスの開発で本体を軽量化。3600Nmクラスがわずか 6.8kg
■ブラシレスモーターで過熱せずメンテフリー。
■遊星ギア構造でインパクトレンチのような振動や騒音がなく、夜間工事でも安心の「静音72dB」
■標準で専用充電器1台と大容量リチウムイオンバッテリーが2個付属します。
(充電器は100V充電)
◆詳細はカタログをダウンロードしてご覧ください。
関連メディア
このカタログについて
ドキュメント名 | ハイスピード・コードレス電動トルクレンチDA2-日本プララド |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社日本プララド (この企業の取り扱いカタログ一覧) |

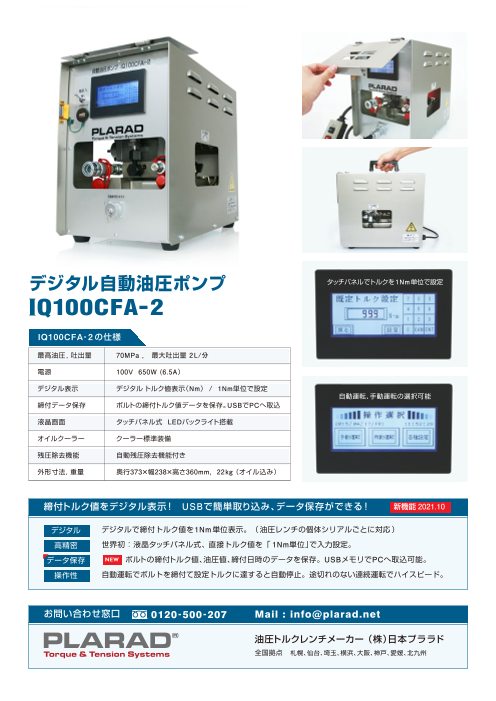

この企業の関連カタログ

このカタログの内容
Page2
DA ハイスピードコードレスで締付 8000Nm
トルク設定値自動停止 特許構造: 手が捻じれない トルク設定「45 - 60段階」
ビープ音でお知らせ 360度回転する自動切替 超ハイスピード 71.6 rpm
4段切替ギアで 安全フリージョイント構造
ワイドトルクレンジ
増し締めも可能 緩めモード機能
最大トルク15%UP
モーター保護
温度センサー内蔵
ブラシレスDCモーター
連続使用でも過熱せず
メンテナンスフリー
締付繰返し精度 ± 4% 締め/緩め
ワンタッチ切替
遊星ギア構造
無振動で静音
バッテリー残量
4段階表示
ワイドになった反力受け
残留トルク解除機構
により噛み付きがなく 100Vで充電できる大容量
自動で解除 リチウムイオンバッテリー
従来型より 25%容量UP!
18V 5.2Ah
トルク設定 60段階: 標準付属: 100V 充電器付き 標準付属: 大容量リチウムイオン オプション: STトルクメーター
4ギア×15ステップ フル充電時間 約40分 バッテリー 2個付き 3機種 測定範囲: 110Nm~5500Nm
緩めパワーモードもあり 1Nm単位で締付トルクを高精度測定
コードレス電動トルクレンチの特長 販売・レンタル
スピード プララドは業界最速クラスの超ハイスピード締付け 毎分回転数 : 71.6 rpm!
コードレスでありながら、コードタイプよりもパワフルでハイスピードを実現。
60設定 「トルク設定 60段階」。 設定トルク値に達すると自動停止して音でお知らせ。
トルク幅 「 ギア4段階切替」の採用で、出力トルクがワイドレンジ。増し締めも可能。
特許構造 手が捻じれない、新しくなった自動切替式の安全フリージョイント構造。
高精度 締付繰返し精度 ±4%( トルク管理)
軽量性 新型ギアボックスの開発で本体を軽量化。1000Nmクラスがわずか 5.1kg
静粛性 遊星ギア構造のため打撃機構が無く、無振動で静音 72 - 79dB。夜間工事でも安心です。
証明書 トルク試験成績書、測定グラフ、トレーサビリティ無償発行可能。
2
Page3
トルク設定60段階、4段ギア搭載
A
E
F
High Speed
4段ギアでハイスピード D C
×
Wide range H 253
ワイドトルクレンジ
J
K
出力トルク 毎分回転数 寸法( mm )
コードレス機種名 出力軸 重量
( N・m ) ( rpm ) A C D E F H J K (mm) (kg)
DA2 - 05STCL 180‐ 550 71.6 365 72 68.5 145 60.5 150 90 80 19.0口 5.3
DA2 - 10STCL 230‐ 1000 48.0 365 72 68.5 145 60.5 150 90 80 19.0口 5.3
DA2 - 20STCL 270‐ 2000 24.6 405 72 80 140 61.5 150 90 100 25.4口 6.8
DA2 - 30STCL 380‐ 3000 20.9 405 72 80 140 61.5 190 90 100 25.4口 6.8
DA2 - 36STCL 430‐ 3600 15.3 405 72 80 140 61.5 190 90 100 25.4口 6.8
DA2 - 48STCL 540‐ 4800 12.9 436 72 86 168 83.5 210 90 130 38.1口 7.8
DA2 - 80STCL 740‐ 8000 5.7 521 72 101 214 106 250 140 165 38.1口 12.5
○ DA2-05=トルク設定30段階。 DA2-10STCL=トルク設定45段階。 DA2-20~80STCL=トルク設定60段階。
○ ハンドル追加スイッチとトリガーの2つのスイッチを同時に押さないと駆動しないダブルスイッチ仕様、回転角度締めタイプ、L 型形状タイプもあります。
○ docuシリーズ : ボルト締め本数、日時、回転方向、トルク設定、最大10,000本のボルト締めデータをPCへ保存できる機種もあります。
バッテリー容量 参考値 従来型より長持ち!
機種名 締付本数 ボルト径 締付トルク
DA2 - 05STCL 748本 M24 420Nm
DA2 - 10STCL 385本 M27 670Nm
DA2 - 20STCL 220本 M27 1400Nm
DA2 - 30STCL 110本 M36 2100Nm
DA2 - 48STCL 88本 M52 3600Nm
○ ソフトジョイントまたはハードジョイントなどボルト条件によって ○ 充電量が30%以下になると ○ バッテリー残量
バッテリーの持続は異なります。 アクティブインジケーターが点滅 4段階表示
3
Page4
STトルクメーター TC-1 トルク検定・校正サービス 油圧トルクレンチ SC型 油圧トルクレンチ VS型
3機種:19口、25.4口、38.1口用、 お持ちの電動レンチ、エアレンチのトルク ソケット交換型 : 全18機種。 センターホール型 : 全174機種。
測定範囲: 110Nm~5500Nm 校正を承ります。最大5万Nmまで測定。 50Nm~65,000Nm。±3%トルク管理 80Nm~45,000Nm。±3%トルク管理
1Nm単位で締付トルクを高精度測定。
