角度締め電動トルクレンチ DE1-docuプラス -「トルク管理+ 角度管理」を自動締付け、角度設定 0~999°

製品カタログ

トルク設定99段階 + 角度設定 0~999°。スナッグトルクから規定角度まで自動でボルト締付け、設定値で自動停止。回転角度締め電動トルクレンチ DE1-docuプラス

回転角度締め電動トルクレンチ DE1-docuプラス。
トルク設定99段階 + 角度設定 0~999°。
スナッグトルクから規定角度まで自動でボルト締付け、設定値で自動停止。
高精度な角度管理の締付けを実現。
6機種:トルク170Nm~8000Nmまでラインナップ。
・トルク設定99段階。
・角度設定 0~999°
・締付繰返トルク精度 ±5%
・回転角度精度 ±5%
・設定値で自動停止機能。
・振動や騒音がなく、夜間工事でも安心の静音設計 79dB。
・狭い箇所や高さ制限のあるボルト締めでもコンパクトな
 L型形状のL型タイプも6機種あります。

このカタログについて

ドキュメント名 角度締め電動トルクレンチ DE1-docuプラス -「トルク管理+ 角度管理」を自動締付け、角度設定 0~999°
ドキュメント種別 製品カタログ
ファイルサイズ 964.2Kb
登録カテゴリ
取り扱い企業 株式会社日本プララド (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

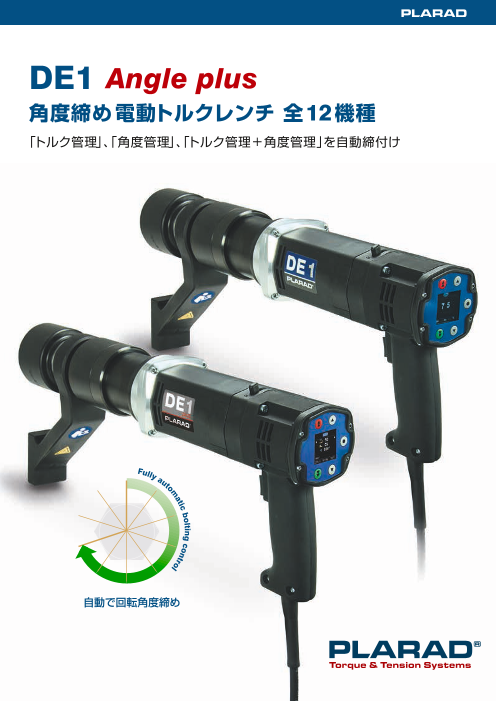

DE1 Angle plus 角度締め電動トルクレンチ 全12機種 「トルク管理」、「 角度管理」、「トルク管理+角度管理」を自動締付け Fully aut 自動で回転角度締め om ati c bol ting control
Page2

次世代電動トルクレンチ ストレート型 6機種:170-8000Nm スナッグトルクから規定角度まで自動でボルト締付け。高精度な角度管理の締め付けを実現。 「トルク管理」、「角度管理」、「トルク管理+角度管理」を自動で締付けられる次世代電動トルクレンチ。 締付繰返トルク精度 ±5% 回転角度精度 ±5% ・無振動で静音 79dB ・遊星ギア構造 LEDデジタルディスプレイ ・トルク設定 99段階 ・角度設定 0~999° ・設定値で自動停止 ・電圧・周波数表示 ・キーロック機能 ・緩めモード機能 手元がねじれず安全に作業できる ・締め緩めワンタッチ切替 360度回転する安全フリージョイント Maximum safety ・モーター温度センサー内蔵。  オーバーヒートしないように  保護して自動停止する安全機能。 LEDデジタルディスプレイ シリコンプロテクター L型バージョン 6機種 狭い箇所や高さ制限のあるボルト締めでもコンパクトな L型形状で活躍します。 The compact solution for installation operations in tight spaces. The angle version works effortlessly even in the most hard to reach places. The tool is perfectly balanced and has a secure feel in the operator’s hands, due to its angular design.
Page3

DE1 Angle plus 各種設定モード スナッグトルク(ねじと座面を密着させるのに必要なトルク)設定まで可能。 トルクリミット設定 スナッグトルク設定 回転角度設定 回転角度表示 トルク設定モード Torque mode ・ デジタルディスプレイでトルク換算表から99段階に設定できます。 ・ オプションでトルク換算表をNm表示。 角度設定モード Angle mode ・ 角度締付けを適用する時の全体の最大トルクを制限します。(締付け工具とボルトを保護します。) ・ スナッグトルクはトルク換算表から99段階に設定できます。 ・ 0~999° の範囲で角度の設定ができます。 トルク/角度設定モード Torque/angle mode ・ スナッグトルクはトルク換算表から99段階に設定できます。 ・ 0~999° の範囲で角度の設定ができます。 角度計測モード Angle counting mode · Torque-controlled cut-off of the nutrunner · The angle is counted starting with the minimum torque (level 00) of the respective performance category, serving as a control variable テスト・チェックモード Test mode · Check of the pretightened bolts without overtightening ・ 100%トルクの同トルク増し締め(既に締まっているボルトの確認)ができます。 ・ DE1-36STdocuプラス ~ DE1-80STdocuプラス 機種のみの機能。
Page4

A E F C 角度締め電動トルクレンチ Ø D B DE1 docu-plus 出力軸 ストレート型 機種名 電圧 出力トルク 毎分回転数 A B C Ø D E F 出力 軸 重量 ( Nm ) rpm (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg) DE1-10ST docu - plus 200V 170~1,000 19.6 425 192 85 68.5 145.5 60.5 19口 5.7 DE1-20ST docu - plus 200V 260~2,000 12.0 449 192 85 80 132 61.5 25.4口 6.8 DE1-25ST docu - plus 200V 450~2,500 8.0 449 192 85 80 132 61.5 25.4口 6.8 DE1-36ST docu - plus 200V 500~3,600 5.2 465 192 85 80 132 61.5 25.4口 7.2 DE1-48ST docu - plus 230V 700~4,800 4.6 497 192 85 86 161 83.5 38.1口 9.0 DE1-80ST docu - plus 230V 1,200~8,000 2.5 565 192 85 101 211 106 38.1口 14.5 A 角度締め電動トルクレンチ L型 Ø C B E DE1-L docu-plus F G 出力軸 Ø D L 型 機種名 電圧 出力トルク 毎分回転数 A B C Ø D E F 出力 軸 重量 ( Nm ) rpm (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg) DE1-10ST - L docu - plus 200 V 170~1,000 16.8 303 192 72 68.5 253 145.5 19口 7.1 DE1-20ST - L docu - plus 200V 260~2,000 9.0 303 192 72 80 277.5 132 25.4口 8.3 DE1-25ST - L docu - plus 200V 450~2,500 5.9 303 192 72 80 293.5 132 25.4口 8.6 DE1-36ST - L docu - plus 200V 500~3,600 4.5 303 192 72 80 293.5 132 25.4口 8.6 DE1-48ST - L docu - plus 230V 700~4,800 3.5 303 192 72 86 293.5 132 38.1口 9.2 DE1-80ST - L docu - plus 230V 1,200~8,000 2.5 303 192 72 101 393 211 38.1口 17 ○ L型のG寸法はストレート型 F寸法と同じです。
Page5

付属:標準反力受け A B C Weight A 機種 (mm) (mm) (mm) (kg) DE1-10ST 150 80 90 1.5 B DE1-20ST 150 100 90 1.85 DE1-25ST 190 100 90 2.4 C DE1-36ST 190 100 90 2.4 DE1-48ST 210 130 90 3.25 DE1-80ST 250 165 140 7.38 オプション:アクセサリー Various accessories including fittings, extensions, sockets, steel rings which can be welded or reaction arms are available both as standard and custom models. STトルクメーター TC1 高精度トルク測定 1Nm単位 機種 トルク測定範囲 適合機種 min. - max. TC1 ‒ 11 110 - 1,100Nm DE1-10 ST TC1 ‒ 41 410 - 4,100Nm DE1-20~36ST TC1 ‒ 55 550 - 5,500Nm DE1-48 ST 株式会社 日本プララド https://www.plarad.net/ E-Mail : info@plarad.net 本  社 〒651-2404 兵庫県神戸市西区岩岡町古郷 255 -6 関東支社 〒230-0062 神奈川県横浜市鶴見区豊岡町 26 -10 TEL 078 -967 -3556  FAX 078 -967 -3567 TEL 045 -570 -5333  FAX 045 -585 -5656 全国拠点 札幌、仙台、埼玉、横浜、大阪、神戸、愛媛、北九州
