ツィラー社（ドイツ） グリース潤滑ベアリング用メタルシール ニロスリング 77004000　CAT.⑪2210K（A）200

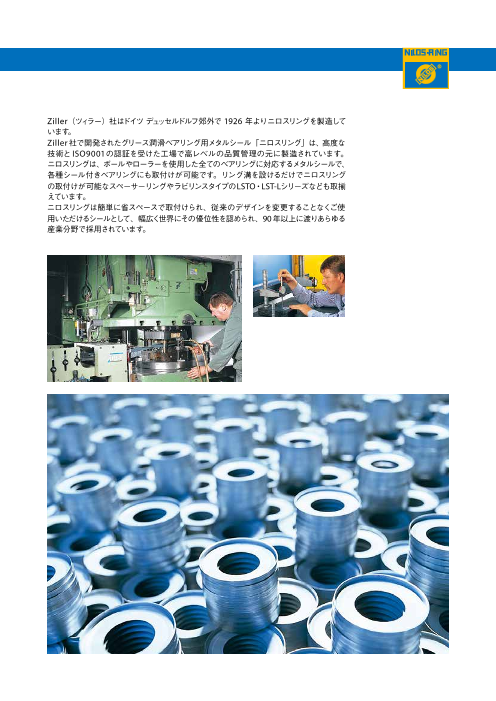

Ziller（ツィラー）社はドイツ デュッセルドルフ郊外で 1926 年よりニロスリングを製造して います。 Ziller社で開発されたグリース潤滑ベアリング用メタルシール「ニロスリング」は、高度な 技術と ISO9001の認証を受けた工場で高レベルの品質管理の元に製造されています。 ニロスリングは、ボールやローラーを使用した全てのベアリングに対応するメタルシールで、 各種シール付きベアリングにも取付けが可能です。リング溝を設けるだけでニロスリング の取付けが可能なスペーサーリングやラビリンスタイプのLSTO・LST-Lシリーズなども取揃 えています。 ニロスリングは簡単に省スペースで取付けられ、従来のデザインを変更することなくご使 用いただけるシールとして、幅広く世界にその優位性を認められ、90年以上に渡りあらゆる 産業分野で採用されています。

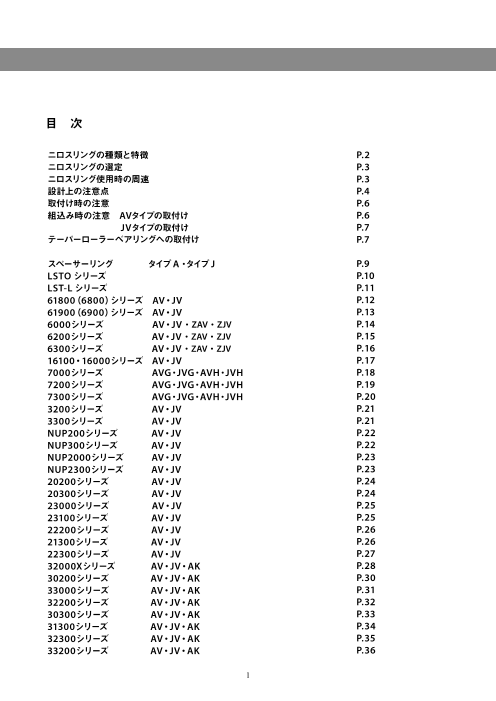

Ziller（ツィラー）社はドイツ デュッセルドルフ郊外で 1926 年よりニロスリングを製造して 目　次 います。 Ziller社で開発されたグリース潤滑ベアリング用メタルシール「ニロスリング」は、高度な 技術と ISO9001の認証を受けた工場で高レベルの品質管理の元に製造されています。 ニロスリングの種類と特徴 P.2 ニロスリングは、ボールやローラーを使用した全てのベアリングに対応するメタルシールで、 ニロスリングの選定 P.3 各種シール付きベアリングにも取付けが可能です。リング溝を設けるだけでニロスリング ニロスリング使用時の周速 P.3 の取付けが可能なスペーサーリングやラビリンスタイプのLSTO・LST-Lシリーズなども取揃 えています。 設計上の注意点 P.4 ニロスリングは簡単に省スペースで取付けられ、従来のデザインを変更することなくご使 取付け時の注意 P.6 用いただけるシールとして、幅広く世界にその優位性を認められ、90年以上に渡りあらゆる 組込み時の注意　AVタイプの取付け P.6 産業分野で採用されています。 　　　　　　　　JVタイプの取付け P.7 テーパーローラーベアリングへの取付け｠｠｠｠｠｠｠｠｠ P.7 スペーサーリング　　　　タイプA・タイプ J  P.9 LSTOシリーズ  P.10 LST-Lシリーズ P.11 61800（6800）シリーズ　AV・JV P.12 61900（6900）シリーズ　AV・JV          P.13 6000シリーズ　　　　　 AV・JV・ZAV・ZJV P.14 6200シリーズ　　　　　 AV・JV・ZAV・ZJV P.15 6300シリーズ　　　　　 AV・JV・ZAV・ZJV P.16 16100・16000シリーズ     AV・JV P.17 7000シリーズ　　　　　 AVG・JVG・AVH・JVH P.18 7200シリーズ　　　　　 AVG・JVG・AVH・JVH P.19 7300シリーズ　　　　　 AVG・JVG・AVH・JVH P.20 3200シリーズ　　　　　 AV・JV            P.21 3300シリーズ　　　　　 AV・JV  P.21 NUP200シリーズ               AV・JV P.22 NUP300シリーズ               AV・JV P.22 NUP2000シリーズ          　AV・JV            P.23 NUP2300シリーズ          　AV・JV  P.23 20200シリーズ　　　　　AV・JV P.24 20300シリーズ　　　　　AV・JV P.24 23000シリーズ　　　　　AV・JV P.25 23100シリーズ　　　　　AV・JV P.25 22200シリーズ　　　　　AV・JV P.26 21300シリーズ　　　　　AV・JV P.26 22300シリーズ 　　　　 AV・JV P.27 32000Xシリーズ               AV・JV・AK P.28 30200シリーズ 　　　　 AV・JV・AK P.30 33000シリーズ 　　　　 AV・JV・AK P.31 32200シリーズ 　　　　 AV・JV・AK P.32 30300シリーズ 　　　　 AV・JV・AK P.33 31300シリーズ 　　　　 AV・JV・AK P.34 32300シリーズ 　　　　 AV・JV・AK P.35 33200シリーズ 　　　　 AV・JV・AK P.36 1

ニロスリングの種類と特徴 ニロスリングの選定 ニロスリングはご使用になるベアリング型式により選定してください。ベアリングタイプとサイズに合わせて、内輪固定 / 2種の基本的なタイプ シールおよびシールドベアリング用 外輪シール型のAVタイプと外輪固定/内輪シール型の JVタイプ、ベアリングの内径・外径に合わせた非接触型ラビリン 　AV • JVタイプ 　ZAV •ZJVタイプ スシールのLSTOタイプ、液体用シール LST-Lタイプより使用条件・設計・組立て工程に合わせた選択が可能です。 AVタイプ：内輪固定/外輪シール ベアリングに装着されたシールやシールドをニロスリング ニロスリングはあらゆるグリース潤滑ベアリングにご使用いただけますが、運転中に1°以上調心するベアリングにはご使 J Vタイプ：外輪固定/内輪シール で完全にカバーします。 用いただけません。ただし、自動調心タイプの玉軸受やころ軸受を高負荷剛性が必要なためにご使用になる場合は、この ボール・ローラーを使用した全てのベアリングに対応します。 シール部の保護を目的とする場合や異物の侵入防止、結 限りではありません。 露が発生する場合などにニロスリングの使用が有効です。 TIMKENなどのインチサイズ テーパーローラーベアリングをご使用の際は対応するニロスリングがございますので、別途 お問い合わせください。 使用温度：－40 ～＋180℃ 標準材質：亜鉛めっき鋼板、（オプション）ステンレス鋼（DIN1.4310） 他 ニロスリング使用時の周速について AV • JVタイプ ニロスリングの限界周速は基本的に 6m/s です。ニロスリングは一定の慣らし期間が経過した後、リップとベアリングの 接触面にμm単位のギャップが生まれ、非接触シールとなります。リップ周速が 6m/sを超える場合は、リップ周速 6m/s 以下での慣らし運転が必要です。条件により異なりますが、慣らし運転時間が 24 時間を越えると、リップとベアリングの 接触面にギャップが生じ、より高速での運転が可能になります。 AV JV ZAV ZJV 周速が早い場合、ニロスリングの JVタイプのご使用を推奨します。AVタイプと異なり、固定側で使用され、リップとベアリ ングの接触面積が小さく、リップ周速が同じ型式のAVタイプより遅いため、高速に適しています。 上記条件に当てはまらない場合、別途お問い合わせください。Ziller 社が用途と運転速度にあわせ、リップ高さを調節し 最適な予圧に設定したニロスリングを製作いたします。 テーパーローラーベアリング用 一体型ラビリンスシール 　AV • JV •AKタイプ 　LSTO • LST-Lタイプ LSTOタイプ テーパーローラーベアリング形状に合わせた設計で、ベアリングの内 LSTOタイプ： LSTOタイプは非接触型ラビリンスシールです。周速＊30m/s 以下にてご使用ください。 外輪に完全にフィットします。 グリース封入済みのラビリンスシール。 AVタイプ：内輪固定/外輪シール LST- Lタイプ LST- Lタイプ： J Vタイプ：外輪固定/内輪シール ラビリンス部にバイトン® 製ガスケットを LST-Lタイプはバイトン®製ガスケットの採用により、常に液体に浸る環境で周速＊3m/s 以下、一時的に液体に接する環境 AKタイプ：内輪固定/外輪＋ハウジングシール 追加し、液体用に開発されたシール。 では周速＊1m/s 以下でご使用ください。 ＊ D+d 周速は PCD＝　　2 　で計算します。 AV JV AK LSTO LST-L 周速 6m/s にて24時間慣らし運転後、 ベアリング端面にできた摺動痕 2 3

ニロスリングの種類と特徴 ニロスリングの選定 ニロスリングはご使用になるベアリング型式により選定してください。ベアリングタイプとサイズに合わせて、内輪固定 / 2種の基本的なタイプ シールおよびシールドベアリング用 外輪シール型のAVタイプと外輪固定/内輪シール型の JVタイプ、ベアリングの内径・外径に合わせた非接触型ラビリン 　AV • JVタイプ 　ZAV •ZJVタイプ スシールのLSTOタイプ、液体用シール LST-Lタイプより使用条件・設計・組立て工程に合わせた選択が可能です。 AVタイプ：内輪固定/外輪シール ベアリングに装着されたシールやシールドをニロスリング ニロスリングはあらゆるグリース潤滑ベアリングにご使用いただけますが、運転中に1°以上調心するベアリングにはご使 J Vタイプ：外輪固定/内輪シール で完全にカバーします。 用いただけません。ただし、自動調心タイプの玉軸受やころ軸受を高負荷剛性が必要なためにご使用になる場合は、この ボール・ローラーを使用した全てのベアリングに対応します。 シール部の保護を目的とする場合や異物の侵入防止、結 限りではありません。 露が発生する場合などにニロスリングの使用が有効です。 TIMKENなどのインチサイズ テーパーローラーベアリングをご使用の際は対応するニロスリングがございますので、別途 お問い合わせください。 使用温度：－40 ～＋180℃ 標準材質：亜鉛めっき鋼板、（オプション）ステンレス鋼（DIN1.4310） 他 ニロスリング使用時の周速について AV • JVタイプ ニロスリングの限界周速は基本的に 6m/s です。ニロスリングは一定の慣らし期間が経過した後、リップとベアリングの 接触面にμm単位のギャップが生まれ、非接触シールとなります。リップ周速が 6m/sを超える場合は、リップ周速 6m/s 以下での慣らし運転が必要です。条件により異なりますが、慣らし運転時間が 24 時間を越えると、リップとベアリングの 接触面にギャップが生じ、より高速での運転が可能になります。 AV JV ZAV ZJV 周速が早い場合、ニロスリングの JVタイプのご使用を推奨します。AVタイプと異なり、固定側で使用され、リップとベアリ ングの接触面積が小さく、リップ周速が同じ型式のAVタイプより遅いため、高速に適しています。 上記条件に当てはまらない場合、別途お問い合わせください。Ziller 社が用途と運転速度にあわせ、リップ高さを調節し 最適な予圧に設定したニロスリングを製作いたします。 テーパーローラーベアリング用 一体型ラビリンスシール 　AV • JV •AKタイプ 　LSTO • LST-Lタイプ LSTOタイプ テーパーローラーベアリング形状に合わせた設計で、ベアリングの内 LSTOタイプ： LSTOタイプは非接触型ラビリンスシールです。周速＊30m/s 以下にてご使用ください。 外輪に完全にフィットします。 グリース封入済みのラビリンスシール。 AVタイプ：内輪固定/外輪シール LST- Lタイプ LST- Lタイプ： J Vタイプ：外輪固定/内輪シール ラビリンス部にバイトン® 製ガスケットを LST-Lタイプはバイトン®製ガスケットの採用により、常に液体に浸る環境で周速＊3m/s 以下、一時的に液体に接する環境 AKタイプ：内輪固定/外輪＋ハウジングシール 追加し、液体用に開発されたシール。 では周速＊1m/s 以下でご使用ください。 ＊ D+d 周速は PCD＝　　2 　で計算します。 AV JV AK LSTO LST-L 周速 6m/s にて24時間慣らし運転後、 ベアリング端面にできた摺動痕 2 3

設計上の注意点 4 ニロスリングの性能を十分に発揮させるため、周辺の構成部品を設計する際には下記の注意事項にしたがい設計してくだ さい。 ｠ ニロスリングはベアリング端面にシール押さえにより押さえつけなければなりません。シール押さえの寸法は次のように選 定してください。 1 3 また、Ziller 社にて取付け用スペーサーリング タイプA とタイプJをご用意しています。 詳細は P.9 のスペーサーリングにてご確認ください。 2 5 AVタイプ d1= c +d JVタイプ D1= D+c 2 2 D1 d1 上図はニロスリングを使用する場合の好ましくない設計例です。 ニロスリングを問題なく使用するため、下記注意事項にしたがい設計してください。 1 ニロスリングはほんのわずかなスペースで取付けられますが、周辺部品との干渉を避けるためのスペース h１ = h＋1mm 1 ニロスリングの取付けには、同心性が要求されます。 を確保してください。 軸にキー溝や逃げ溝を使用する場合、ニロスリングの内径が 2 左図のように軸の凹部に入り込まないよう設計してください。 h1 D 2 ニロスリング取付け時に他の部品に干渉しないよう、規定の c スペースを確保してください。 3 h s i 3 スペーサー外径が不足しており固定できません。 Ziller 社スペーサーリング タイプ A を使用して確実に固定し 4 てください。 4 ハウジング側も軸と同様にニロスリングが凹部に入り込ま ないよう設計してください。 5 ニロスリングの取付けは、連れ回りが起こらないよう確実に固定することが重要です。 JVタイプの場合は、上図のようにハウジングのショルダー部とベアリング外輪の間にニロスリングを挟み、確実に固定して 5 ニロスリングをベアリングに確実に固定するため、Ziller 社 ください。 のスペーサーリングをご使用ください。ストップリングなどで止 AVタイプの場合は、ベアリング押さえとベアリング内輪の間にニロスリングを挟み、確実に固定してください。 めただけでは、ニロスリングが連れ回りすることがあります。 AKタイプをご使用の場合には、P.8 のテーパーローラーベアリングへの組付けをご参照ください。 4 5

設計上の注意点 4 ニロスリングの性能を十分に発揮させるため、周辺の構成部品を設計する際には下記の注意事項にしたがい設計してくだ さい。 ｠ ニロスリングはベアリング端面にシール押さえにより押さえつけなければなりません。シール押さえの寸法は次のように選 定してください。 1 3 また、Ziller 社にて取付け用スペーサーリング タイプA とタイプJをご用意しています。 詳細は P.9 のスペーサーリングにてご確認ください。 2 5 AVタイプ d1= c +d JVタイプ D1= D+c 2 2 D1 d1 上図はニロスリングを使用する場合の好ましくない設計例です。 ニロスリングを問題なく使用するため、下記注意事項にしたがい設計してください。 1 ニロスリングはほんのわずかなスペースで取付けられますが、周辺部品との干渉を避けるためのスペース h１ = h＋1mm 1 ニロスリングの取付けには、同心性が要求されます。 を確保してください。 軸にキー溝や逃げ溝を使用する場合、ニロスリングの内径が 2 左図のように軸の凹部に入り込まないよう設計してください。 h1 D 2 ニロスリング取付け時に他の部品に干渉しないよう、規定の c スペースを確保してください。 3 h s i 3 スペーサー外径が不足しており固定できません。 Ziller 社スペーサーリング タイプ A を使用して確実に固定し 4 てください。 4 ハウジング側も軸と同様にニロスリングが凹部に入り込ま ないよう設計してください。 5 ニロスリングの取付けは、連れ回りが起こらないよう確実に固定することが重要です。 JVタイプの場合は、上図のようにハウジングのショルダー部とベアリング外輪の間にニロスリングを挟み、確実に固定して 5 ニロスリングをベアリングに確実に固定するため、Ziller 社 ください。 のスペーサーリングをご使用ください。ストップリングなどで止 AVタイプの場合は、ベアリング押さえとベアリング内輪の間にニロスリングを挟み、確実に固定してください。 めただけでは、ニロスリングが連れ回りすることがあります。 AKタイプをご使用の場合には、P.8 のテーパーローラーベアリングへの組付けをご参照ください。 4 5

取付け時の注意 AVタイプの取付け ニロスリングのシール効果は、皿ばね作用によりわずかな圧力でリップをベアリングの内 間違った取付け例 輪・外輪端面に密着させることにより得られます。慣らし運転後、リップが密着したベア リング端面にμm単位の浅い摺動痕が形成され、この極小の溝がラビリンス効果を発 補助治具を使用しないと 揮し、グリースの流出を防ぐと同時に、異物の侵入を防止します。 ニロスリングが変形します。 ニロスリングを取付ける前に凹部に必ずグリースを充填してください。 AVタイプはニロスリングの内径をベアリング内輪に固定、 J Vタイプはニロスリングをベ アリング外輪に固定し使用します。 両タイプ共、取付け時に偏心しないよう注意してください。 ニロスリングを取付ける際、可能な限りベアリング端面の刻印・マーキングのない側へ の取付けを推奨いたします。 正しい取付け例 左図に示すよう、シャフト挿入時に補助治具を 使用し、ベアリングの内外輪を保持してください。 組込み時の注意 深溝ボールベアリングへの取付けはニロスリングが変形しないよう組込むことが重要です。 取付け時の変形を防ぐため、ニロスリング取付けには補助治具をご使用ください。 JVタイプの取付け 間違った取付け例 テーパーローラーベアリングへの取付け 補助治具を使用しないと テーパーローラーベアリングへの取付けには特別な注意が必要です。 ニロスリングが変形します。 以下の注意事項と組込み手順にしたがい取付けてください。 AKタイプ使用上の注意 AKタイプのニロスリングはダブルリップの構造上、図のWに示す場所に2つの突起があります。この突起は180°の位置に あり、突起の直径は約4mm/高さは約1.5mmです。 組付け時、この突起の干渉を防ぐため、相手面2箇所にφ4mm /深さ 2mmの逃げ穴を設けるか、取付けがより容易に おこなえるよう全周に幅 4mm/深さ 2mmの逃げ溝を設けてください。取付け時に、ニロスリングの突起が逃げ穴や逃げ 正しい取付け例 溝に確実に入っていることをご確認ください。 左図に示すよう、取付け用補助治具を使用し、 ベアリングの内外輪を同時に挿入してください。 w 6 7

取付け時の注意 AVタイプの取付け ニロスリングのシール効果は、皿ばね作用によりわずかな圧力でリップをベアリングの内 間違った取付け例 輪・外輪端面に密着させることにより得られます。慣らし運転後、リップが密着したベア リング端面にμm単位の浅い摺動痕が形成され、この極小の溝がラビリンス効果を発 補助治具を使用しないと 揮し、グリースの流出を防ぐと同時に、異物の侵入を防止します。 ニロスリングが変形します。 ニロスリングを取付ける前に凹部に必ずグリースを充填してください。 AVタイプはニロスリングの内径をベアリング内輪に固定、 J Vタイプはニロスリングをベ アリング外輪に固定し使用します。 両タイプ共、取付け時に偏心しないよう注意してください。 ニロスリングを取付ける際、可能な限りベアリング端面の刻印・マーキングのない側へ の取付けを推奨いたします。 正しい取付け例 左図に示すよう、シャフト挿入時に補助治具を 使用し、ベアリングの内外輪を保持してください。 組込み時の注意 深溝ボールベアリングへの取付けはニロスリングが変形しないよう組込むことが重要です。 取付け時の変形を防ぐため、ニロスリング取付けには補助治具をご使用ください。 JVタイプの取付け 間違った取付け例 テーパーローラーベアリングへの取付け 補助治具を使用しないと テーパーローラーベアリングへの取付けには特別な注意が必要です。 ニロスリングが変形します。 以下の注意事項と組込み手順にしたがい取付けてください。 AKタイプ使用上の注意 AKタイプのニロスリングはダブルリップの構造上、図のWに示す場所に2つの突起があります。この突起は180°の位置に あり、突起の直径は約4mm/高さは約1.5mmです。 組付け時、この突起の干渉を防ぐため、相手面2箇所にφ4mm /深さ 2mmの逃げ穴を設けるか、取付けがより容易に おこなえるよう全周に幅 4mm/深さ 2mmの逃げ溝を設けてください。取付け時に、ニロスリングの突起が逃げ穴や逃げ 正しい取付け例 溝に確実に入っていることをご確認ください。 左図に示すよう、取付け用補助治具を使用し、 ベアリングの内外輪を同時に挿入してください。 w 6 7

スペーサーリング テーパーローラーベアリングの組付けは、垂直方向・水平方向で取付けるいずれの場合も、 Ziller社では、ニロスリングの取付け用にスペーサーリングをご用意しています。 シャフトとハウジングが傾斜したり偏心しないよう注意してください。 ゼガーリング サークリップLタイプとの組合わせで、AVタイプ・JVタイプのニロスリングとベアリングの固定が溝加工だけで アライメントが狂っているとニロスリングの変形や破損の原因となり、シール効果が得られ おこなえます。 ない場合があります。 ※618・619シリーズと AKタイプに使用不可。 また、ニロスリングと周辺部品の干渉を防ぐために1mm以上のすきまを必ず設けてくだ さい。 スペーサーリング タイプA スペーサーリング タイプJ A s B b m スペーサーリング サークリップ サークリップ スペーサーリング ロックナットを使用したテーパーローラーベアリングへの代表的な組付け方法 B b m k d f l D k s テーパーローラーベアリングにAVタイプのニロスリングを取付ける場合の代表的な組付け方法です。テーパーローラーベア A リング用のニロスリングは内部すきまの設定で生じる内・外輪の端面段差の大きな公差に対応するよう設計されています。 シャフト スペーサーリング ハウジング スペーサーリング φd 型　式 f b φD 型　式 I b 17 A17 26 2 22 J22 14 2 1 ベアリングの内部すきまが“０”になるよう固定用ベアリングナットを締めこみます。 20 A20 30 2 26 J26 17 2,5 25 A25 37 2 28 J28 19 2,5 このときニロスリングのリップにわずかな圧力がかかります。 30 A30 43 2,5 30 J30 20 2,5 35 A35 47 2,5 32 J32 22 3 2 次に固定用ベアリングナットを1/6～1/12程度緩めます。 40 A40 54 2,5 35 J35 24 2,5 45 A45 59 2,5 40 J40 27 2,5 3 トルクレンチでベアリングナットを締付け、設定されたトルク値で固定します。 50 A50 64 2,5 42 J42 29 3 55 A55 71 3 47 J47 34 3 テーパーローラーベアリングの内部すきまを設定し組付ける場合は、ベアリングの内 60 A60 75 3 52 J52 37 3 部すきまを測定し、設定値になる位置でベアリングナットを固定してください。 65 A65 83 3,5 55 J55 41 3 70 A70 88 3,5 62 J62 48 3 75 A75 94 3,5 68 J68 50 3 80 A80 100 3,5 72 J72 50 3,5 85 A85 105 3,5 75 J75 57 3,5 90 A90 111 3,5 80 J80 60 3,5 95 A95 115 3,5 85 J85 60 3,5 組付け後、軸を回転させるとニロスリングとベアリング端面の接触圧による回転トルクが感 100 A100 122 3,5 90 J90 68 3,5 95 J95 73 3,5 じられますので、必ず使用回転数で短時間慣らし運転をし、数μmの摺動痕を形成すること 100 J100 77 4 が必要です。 材質： 亜鉛ダイキャスト　　使用温度範囲： 最高100℃ 8 9

スペーサーリング テーパーローラーベアリングの組付けは、垂直方向・水平方向で取付けるいずれの場合も、 Ziller社では、ニロスリングの取付け用にスペーサーリングをご用意しています。 シャフトとハウジングが傾斜したり偏心しないよう注意してください。 ゼガーリング サークリップLタイプとの組合わせで、AVタイプ・JVタイプのニロスリングとベアリングの固定が溝加工だけで アライメントが狂っているとニロスリングの変形や破損の原因となり、シール効果が得られ おこなえます。 ない場合があります。 ※618・619シリーズと AKタイプに使用不可。 また、ニロスリングと周辺部品の干渉を防ぐために1mm以上のすきまを必ず設けてくだ さい。 スペーサーリング タイプA スペーサーリング タイプJ A s B b m スペーサーリング サークリップ サークリップ スペーサーリング ロックナットを使用したテーパーローラーベアリングへの代表的な組付け方法 B b m k d f l D k s テーパーローラーベアリングにAVタイプのニロスリングを取付ける場合の代表的な組付け方法です。テーパーローラーベア A リング用のニロスリングは内部すきまの設定で生じる内・外輪の端面段差の大きな公差に対応するよう設計されています。 シャフト スペーサーリング ハウジング スペーサーリング φd 型　式 f b φD 型　式 I b 17 A17 26 2 22 J22 14 2 1 ベアリングの内部すきまが“０”になるよう固定用ベアリングナットを締めこみます。 20 A20 30 2 26 J26 17 2,5 25 A25 37 2 28 J28 19 2,5 このときニロスリングのリップにわずかな圧力がかかります。 30 A30 43 2,5 30 J30 20 2,5 35 A35 47 2,5 32 J32 22 3 2 次に固定用ベアリングナットを1/6～1/12程度緩めます。 40 A40 54 2,5 35 J35 24 2,5 45 A45 59 2,5 40 J40 27 2,5 3 トルクレンチでベアリングナットを締付け、設定されたトルク値で固定します。 50 A50 64 2,5 42 J42 29 3 55 A55 71 3 47 J47 34 3 テーパーローラーベアリングの内部すきまを設定し組付ける場合は、ベアリングの内 60 A60 75 3 52 J52 37 3 部すきまを測定し、設定値になる位置でベアリングナットを固定してください。 65 A65 83 3,5 55 J55 41 3 70 A70 88 3,5 62 J62 48 3 75 A75 94 3,5 68 J68 50 3 80 A80 100 3,5 72 J72 50 3,5 85 A85 105 3,5 75 J75 57 3,5 90 A90 111 3,5 80 J80 60 3,5 95 A95 115 3,5 85 J85 60 3,5 組付け後、軸を回転させるとニロスリングとベアリング端面の接触圧による回転トルクが感 100 A100 122 3,5 90 J90 68 3,5 95 J95 73 3,5 じられますので、必ず使用回転数で短時間慣らし運転をし、数μmの摺動痕を形成すること 100 J100 77 4 が必要です。 材質： 亜鉛ダイキャスト　　使用温度範囲： 最高100℃ 8 9

LSTO LST-L ニロスリング LSTOシリーズはグリースを封入した非接触ラビリンスシールです。 ニロスリング LST- Lシリーズ内部にシール材としてバイトン®製ガスケットを挿入した非接触ラビリンスシールです。 封入されたグリースが過酷な条件下での異物の侵入を防ぎます。AV・JVタイプのニロスリングとの併用でより効果的な 挿入されたバイトン®製ガスケットは耐摩耗性に優れ、水のかかる過酷な条件下での優れたシール性能を発揮し、異物の侵 シールができます。 入を防ぎます。ベアリングに水のかかる用途に最適なシールです。 ニロスリング LSTOタイプは内径・外径が一致する全てのベアリングに取付けることができます。 ニロスリング LST- Lタイプは内径・外径が一致する全てのベアリングに取付けることができます。 周速＊30m/s、軸方向の移動量は±0.3mmまで対応できます。 周速 *3m/s、一時的に液体に接する環境では周速 *1m/s以下でご使用ください。 使用温度：－40～＋120℃（標準グリース） 使用温度：－40～＋120℃（標準グリース） ＋180℃（グリースなし） D D d d h h wJ wJ wA wA d D +0.2 公差 M8 公差 k7 型　式 h wA wJ 15 35 15 × 35 LST- L 4,0 30 20 17 35 17 × 35 LST- L 4,0 31 21 d D +0.2 公差 M8 公差 k7 型　式 h wA wJ 17 40 17 × 40 LST- L 4,0 34 23 20 42 20× 42 LST- L 4,0 38 24 10 30 10 × 30 LSTO 4,0 25 15 20 47 20× 47 LST- L 4,0 41 26 12 28 12 × 28 LSTO 4,0 25 15 20 52 20 × 52 LST- L 4,0 45 27 15 35 15 × 35 LSTO 4,0 30 20 25 47 25× 47 LST- L 4,0 43 29 17 35 17 × 35 LSTO 4,0 31 21 25 52 25× 52 LST- L 4,0 46 31 17 40 17 × 40 LSTO 4,0 34 23 30 55 30 × 55 LST- L 4,0 50 35 20 42 20× 42 LSTO 4,0 38 24 30 62 30 × 62 LST- L 4,0 56 36 20 47 20× 47 LSTO 4,0 41 26 35 62 35 ×62 LST- L 4,0 57 40 20 52 20 × 52 LSTO 4,0 45 27 35 72 35×72 LST- L 4,0 65 42 25 47 25× 47 LSTO 4,0 43 29 40 68 40×68 LST- L 4,0 63 45 25 52 25× 52 LSTO 4,0 46 31 40 80 40×80 LST- L 4,0 73 47 25 62 25× 62 LSTO 4,0 54 33 45 75 45×75 LST- L 4,0 70 50 30 55 30 × 55 LSTO 4,0 50 35 45 85 45 ×85 LST- L 4,0 78 52 30 62 30 × 62 LSTO 4,0 56 36 50 90 50 × 90 LST- L 4,0 83 57 30 72 30×72 LSTO 4,0 65 37 60 110 60×110 LST- L 4,0 101 69 35 62 35 ×62 LSTO 4,0 57 40 70 125 70×125 LST- L 4,0 116 79 35 72 35×72 LSTO 4,0 65 42 75 130 75×130 LST- L 4,0 121 84 35 80 35×80 LSTO 4,0 71 44 40 68 40×68 LSTO 4,0 63 45 上記以外のサイズが必要な場合はお問い合わせください。 40 80 40×80 LSTO 4,0 73 47 40 90 40×90 LSTO 4,0 81 49 45 75 45×75 LSTO 4,0 70 50 ＊ 45 85 45 ×85 LSTO 4,0 78 52 周速は PCD＝　D　+d2 　で計算します。 45 100 45×100 LSTO 4,0 91 54 50 90 50 × 90 LSTO 4,0 83 57 50 110 50×110 LSTO 4,0 99 61 55 100 55×100 LSTO 4,0 91 64 60 110 60×110 LSTO 4,0 101 69 70 125 70×125 LSTO 4,0 116 79 LSTO •LST-Lの取付け 75 130 75×130 LSTO 4,0 121 84 80 140 80×140 LSTO 4,0 129 91 LSTO • LST- Lの取付けの際に、製品がシャフトおよびハウ ジングに直角になるよう取付けてください。 また、右の図のような外径 wAと内径wJに合わせた取付 け治具をご使用ください。 ＊周速は PCD＝　D　+d2 　で計算します。 ニロスリングをそのまま押込むと内部のラビリンスすきま が適切ではなくなり破損します。 10 11

LSTO LST-L ニロスリング LSTOシリーズはグリースを封入した非接触ラビリンスシールです。 ニロスリング LST- Lシリーズ内部にシール材としてバイトン®製ガスケットを挿入した非接触ラビリンスシールです。 封入されたグリースが過酷な条件下での異物の侵入を防ぎます。AV・JVタイプのニロスリングとの併用でより効果的な 挿入されたバイトン®製ガスケットは耐摩耗性に優れ、水のかかる過酷な条件下での優れたシール性能を発揮し、異物の侵 シールができます。 入を防ぎます。ベアリングに水のかかる用途に最適なシールです。 ニロスリング LSTOタイプは内径・外径が一致する全てのベアリングに取付けることができます。 ニロスリング LST- Lタイプは内径・外径が一致する全てのベアリングに取付けることができます。 周速＊30m/s、軸方向の移動量は±0.3mmまで対応できます。 周速 *3m/s、一時的に液体に接する環境では周速 *1m/s以下でご使用ください。 使用温度：－40～＋120℃（標準グリース） 使用温度：－40～＋120℃（標準グリース） ＋180℃（グリースなし） D D d d h h wJ wJ wA wA d D +0.2 公差 M8 公差 k7 型　式 h wA wJ 15 35 15 × 35 LST- L 4,0 30 20 17 35 17 × 35 LST- L 4,0 31 21 d D +0.2 公差 M8 公差 k7 型　式 h wA wJ 17 40 17 × 40 LST- L 4,0 34 23 20 42 20× 42 LST- L 4,0 38 24 10 30 10 × 30 LSTO 4,0 25 15 20 47 20× 47 LST- L 4,0 41 26 12 28 12 × 28 LSTO 4,0 25 15 20 52 20 × 52 LST- L 4,0 45 27 15 35 15 × 35 LSTO 4,0 30 20 25 47 25× 47 LST- L 4,0 43 29 17 35 17 × 35 LSTO 4,0 31 21 25 52 25× 52 LST- L 4,0 46 31 17 40 17 × 40 LSTO 4,0 34 23 30 55 30 × 55 LST- L 4,0 50 35 20 42 20× 42 LSTO 4,0 38 24 30 62 30 × 62 LST- L 4,0 56 36 20 47 20× 47 LSTO 4,0 41 26 35 62 35 ×62 LST- L 4,0 57 40 20 52 20 × 52 LSTO 4,0 45 27 35 72 35×72 LST- L 4,0 65 42 25 47 25× 47 LSTO 4,0 43 29 40 68 40×68 LST- L 4,0 63 45 25 52 25× 52 LSTO 4,0 46 31 40 80 40×80 LST- L 4,0 73 47 25 62 25× 62 LSTO 4,0 54 33 45 75 45×75 LST- L 4,0 70 50 30 55 30 × 55 LSTO 4,0 50 35 45 85 45 ×85 LST- L 4,0 78 52 30 62 30 × 62 LSTO 4,0 56 36 50 90 50 × 90 LST- L 4,0 83 57 30 72 30×72 LSTO 4,0 65 37 60 110 60×110 LST- L 4,0 101 69 35 62 35 ×62 LSTO 4,0 57 40 70 125 70×125 LST- L 4,0 116 79 35 72 35×72 LSTO 4,0 65 42 75 130 75×130 LST- L 4,0 121 84 35 80 35×80 LSTO 4,0 71 44 40 68 40×68 LSTO 4,0 63 45 上記以外のサイズが必要な場合はお問い合わせください。 40 80 40×80 LSTO 4,0 73 47 40 90 40×90 LSTO 4,0 81 49 45 75 45×75 LSTO 4,0 70 50 ＊ 45 85 45 ×85 LSTO 4,0 78 52 周速は PCD＝　D　+d2 　で計算します。 45 100 45×100 LSTO 4,0 91 54 50 90 50 × 90 LSTO 4,0 83 57 50 110 50×110 LSTO 4,0 99 61 55 100 55×100 LSTO 4,0 91 64 60 110 60×110 LSTO 4,0 101 69 70 125 70×125 LSTO 4,0 116 79 LSTO •LST-Lの取付け 75 130 75×130 LSTO 4,0 121 84 80 140 80×140 LSTO 4,0 129 91 LSTO • LST- Lの取付けの際に、製品がシャフトおよびハウ ジングに直角になるよう取付けてください。 また、右の図のような外径 wAと内径wJに合わせた取付 け治具をご使用ください。 ＊周速は PCD＝　D　+d2 　で計算します。 ニロスリングをそのまま押込むと内部のラビリンスすきま が適切ではなくなり破損します。 10 11

61800（6800） 深溝玉軸受 61800（6800）シリーズ 深溝玉軸受 61900（6900）シリーズ 61900（6900） D D a a B AV D D c JV c B AV c JV c h h s h h s d s d i d s d i ベアリング ニロスリング ニロスリング ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 形式 d D B 型番 a c d h s 型番 i c D h s 61800 10 19 5 61800 AV 17,4 12,5 10 1,5 0,3 61800 JV 11,6 16 19 1,5 0,3 61900 10 22 6 61900 AV 19,8 14 10 1,8 0,3 61900 JV 12,5 18 22 1,5 0,3 61801 12 21 5 61801 AV 19,4 14 ,5 12 1,5 0,3 61801 JV 13,6 18 21 1,5 0,3 61901 12 24 6 61901 AV 21,8 16 12 1,8 0,3 61901 JV 14,5 20 24 1,5 0,3 61802 15 24 5 61802 AV 22,4 18 15 1,8 0,3 61802 JV 16,6 21 24 1,8 0,3 61902 15 28 7 61902 AV 26 19 15 1,8 0,3 61902 JV 17, 5 24 28 1,8 0,3 61803 17 26 5 61803 AV 24,4 20 17 1,8 0,3 61803 JV 18,6 23 26 1,8 0,3 61903 17 30 7 61903 AV 27, 5 22 17 1,8 0,3 61903 JV 19, 5 26 30 1,8 0,3 61804 20 32 7 61804 AV 29,6 23,5 20 2 0,3 61804 JV 22,4 28 32 2 0,3 61904 20 37 9 61904 AV 34 25 20 2 0,3 61904 JV 23 32 37 2 0,3 61805 25 37 7 61805 AV 34,6 28,5 25 2 0,3 61805 JV 27,4 33 37 2 0,3 61905 25 42 9 61905 AV 39 31 25 2 0,3 61905 JV 28 37 42 2 0,3 61806 30 42 7 61806 AV 39,6 34 30 2 0,3 61806 JV 32,4 38 42 2 0,3 61906 30 47 9 61906 AV 44 36 30 2 0,3 61906 JV 33 42 47 2 0,3 61807 35 47 7 61807 AV 44,9 39 35 2 0,3 61807 JV 37 ,1 43 47 2 0,3 61907 35 55 10 61907 AV 51 42 35 2,5 0,3 61907 JV 3 9,5 49 55 2 0,3 61808 40 52 7 61808 AV 50,3 4 3,5 40 2,5 0,3 61808 JV 42, 5 48 52 2,5 0,3 61908 40 62 12 61908 AV 57 47 40 2,5 0,3 61908 JV 44 56 62 2,5 0,3 61809 45 58 7 61809 AV 55,8 48,5 45 2,5 0,3 61809 JV 47, 2 54 58 2,5 0,3 61909 45 68 12 61909 AV 63 52 45 2,5 0,3 61909 JV 50 61 68 2,5 0,3 61810 50 65 7 61810 AV 61, 8 55 50 2,5 0,3 61810 JV 53 , 1 60,5 65 2,5 0,3 61910 50 72 12 61910 AV 68 57 50 2,5 0,3 61910 JV 55 66 72 2,5 0,3 61811 55 72 9 61811 AV 68,8 59,5 55 2,5 0,3 61811 JV 58 , 1 67 72 2,5 0,3 61911 55 80 13 61911 AV 75 63 55 2,5 0,3 61911 JV 60 73 80 2,5 0,3 61812 60 78 10 61812 AV 74 ,2 65,5 60 2,5 0,3 61812 JV 64 72 ,5 78 2,5 0,3 61912 60 85 13 61912 AV 80 68 60 2,5 0,3 61912 JV 66 78 85 2,5 0,3 61813 65 85 10 61813 AV 80,5 70,5 65 2,5 0,3 61813 JV 69 ,1 79 85 2,5 0,3 61913 65 90 13 61913 AV 84 72 65 3 0,3 61913 JV 70 82 90 3 0,3 61814 70 90 10 61814 AV 85,7 76 70 2,5 0,3 61814 JV 74 ,5 84 90 2,5 0,3 61914 70 100 16 61914 AV 94 83 70 3 0,3 61914 JV 76 92 100 3 0,3 61815 75 95 10 61815 AV 91,1 80 75 2,5 0,3 61815 JV 79 ,1 89 95 2,5 0,3 61915 75 105 16 61915 AV 98 84 75 3 0,3 61915 JV 81 97 105 3 0,3 61816 80 100 10 61816 AV 95,7 86 80 2,5 0,3 61816 JV 84 ,5 94 100 2,5 0,3 61916 80 110 16 61916 AV 104 92 80 3 0,3 61916 JV 86 102 110 3 0,3 61817 85 110 13 61817 AV 104,8 92,5 85 2,5 0,3 61817 JV 90 ,4 103 110 2,5 0,3 61917 85 120 18 61917 AV 113 99 85 3 0,3 61917 JV 93 111 120 3 0,3 61818 90 115 13 61818 AV 109,8 97, 5 90 2,5 0,3 61818 JV 95,4 108 115 2,5 0,3 61918 90 125 18 61918 AV 117 105 90 3 0,3 61918 JV 98 114 125 3 0,3 61819 95 120 13 61819 AV 114,6 102 95 3 0,3 61819 JV 100 ,6 113 120 3 0,3 61919 95 130 18 61919 AV 123 109 95 3,5 0,5 61919 JV 103 120 130 3,5 0,5 61820 100 125 13 61820 AV 119,6 107 100 3 0,3 61820 JV 105,6 118 125 3 0,3 61920 100 140 20 61920 AV 132 118 100 3,5 0,5 61920 JV 108 128 140 3,5 0,5 61821 105 130 13 61821 AV 124,8 112 105 3 0,3 61821 JV 11 0,4 123 130 3 0,5 61921 105 145 20 61921 AV 136 120 105 3,5 0,5 61921 JV 113 133 145 3,5 0,5 61822 110 140 16 61822 AV 134 120 110 3 0,5 61822 JV 116 130 140 3 0,5 61922 110 150 20 61922 AV 14 2 127 110 3,5 0,5 61922 JV 118 139 150 3,5 0,5 61824 120 150 16 61824 AV 14 3,4 130 120 3 0,5 61824 JV 12 6 141 150 3 0,5 61924 120 165 22 61924 AV 156 140 120 3,5 0,5 61924 JV 128 153 165 3,5 0,5 61826 130 165 18 61826 AV 157 141 130 3 0,5 61826 JV 13 7 156 165 3 0,5 61926 130 180 24 61926 AV 17 0 151 130 4 0,5 61926 JV 14 0 166 180 4 0,5 61828 140 175 18 61828 AV 168 153 140 3 0,5 61828 JV 14 8, 5 164 175 3 0,5 61928 140 190 24 61928 AV 18 0 161 140 4 0,5 61928 JV 149 176 190 4 0,5 61830 150 190 20 61830 AV 180,8 162 150 4 0,5 61830 JV 159 178 190 4 0,5 61930 150 210 28 61930 AV 198 172 150 4 0,5 61930 JV 161 193 210 4 0,5 61832 160 200 20 61832 AV 190,5 172 160 4 0,5 61832 JV 16 9 188 200 4 0,5 61932 160 220 28 61932 AV 208 186 160 4 0,5 61932 JV 171 203 220 4 0,5 61834 170 215 22 61834 AV 204,3 183 170 4 0,5 61834 JV 180 201 215 4 0,5 61934 170 230 28 61934 AV 218 195 170 4 0,5 61934 JV 181 213 230 4 0,5 61836 180 225 22 61836 AV 215,7 194 180 4 0,5 61836 JV 191 212 225 4 0,5 61936 180 250 33 61936 AV 240 206 180 4 0,5 61936 JV 192 229 250 4 0,5 61838 190 24 0 24 61838 AV 227,3 206 190 4 0,5 61838 JV 203 224 240 4 0,5 61938 190 260 33 61938 AV 245 216 190 4 0,5 61938 JV 203 24 0 260 4 0,5 61840 200 250 24 61840 AV 240 216 200 4 0,5 61840 JV 210 235 250 4 0,5 61940 200 280 38 61940 AV 262 232 200 5 0,5 61940 JV 215 256 280 5 0,5 61844 220 270 24 61844 AV 26 0 236 220 4 0,5 61844 JV 230 255 270 4 0,5 61944 220 300 38 61944 AV 285 235 220 5 0,5 61944 JV 235 275 300 5 0,5 61848 240 300 28 61848 AV 290 259 240 5 0,5 61848 JV 250 282 300 5 0,5 61948 240 320 38 61948 AV 305 273 240 5 0,5 61948 JV 254 297 320 5 0.5 61852 260 320 28 61852 AV 31 0 279 260 5 0,5 61852 JV 272 302 320 5 0,5 61952 260 360 46 61952 AV 345 296 260 5 0,5 61856 280 350 33 61856 JV 295 329 350 5 0,5 61956 280 380 46 61956 AV 365 318 280 5 0,5 61860 300 380 38 61860 JV 315 355 380 5 0,5 61960 300 420 56 61960 AV 400 342 300 8 0,7 61960 JV 318 385 420 8 0,5 61864 320 400 38 61864 AV 385 346 320 8 0,7 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 12 13

61800（6800） 深溝玉軸受 61800（6800）シリーズ 深溝玉軸受 61900（6900）シリーズ 61900（6900） D D a a B AV D D c JV c B AV c JV c h h s h h s d s d i d s d i ベアリング ニロスリング ニロスリング ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 形式 d D B 型番 a c d h s 型番 i c D h s 61800 10 19 5 61800 AV 17,4 12,5 10 1,5 0,3 61800 JV 11,6 16 19 1,5 0,3 61900 10 22 6 61900 AV 19,8 14 10 1,8 0,3 61900 JV 12,5 18 22 1,5 0,3 61801 12 21 5 61801 AV 19,4 14 ,5 12 1,5 0,3 61801 JV 13,6 18 21 1,5 0,3 61901 12 24 6 61901 AV 21,8 16 12 1,8 0,3 61901 JV 14,5 20 24 1,5 0,3 61802 15 24 5 61802 AV 22,4 18 15 1,8 0,3 61802 JV 16,6 21 24 1,8 0,3 61902 15 28 7 61902 AV 26 19 15 1,8 0,3 61902 JV 17, 5 24 28 1,8 0,3 61803 17 26 5 61803 AV 24,4 20 17 1,8 0,3 61803 JV 18,6 23 26 1,8 0,3 61903 17 30 7 61903 AV 27, 5 22 17 1,8 0,3 61903 JV 19, 5 26 30 1,8 0,3 61804 20 32 7 61804 AV 29,6 23,5 20 2 0,3 61804 JV 22,4 28 32 2 0,3 61904 20 37 9 61904 AV 34 25 20 2 0,3 61904 JV 23 32 37 2 0,3 61805 25 37 7 61805 AV 34,6 28,5 25 2 0,3 61805 JV 27,4 33 37 2 0,3 61905 25 42 9 61905 AV 39 31 25 2 0,3 61905 JV 28 37 42 2 0,3 61806 30 42 7 61806 AV 39,6 34 30 2 0,3 61806 JV 32,4 38 42 2 0,3 61906 30 47 9 61906 AV 44 36 30 2 0,3 61906 JV 33 42 47 2 0,3 61807 35 47 7 61807 AV 44,9 39 35 2 0,3 61807 JV 37 ,1 43 47 2 0,3 61907 35 55 10 61907 AV 51 42 35 2,5 0,3 61907 JV 3 9,5 49 55 2 0,3 61808 40 52 7 61808 AV 50,3 4 3,5 40 2,5 0,3 61808 JV 42, 5 48 52 2,5 0,3 61908 40 62 12 61908 AV 57 47 40 2,5 0,3 61908 JV 44 56 62 2,5 0,3 61809 45 58 7 61809 AV 55,8 48,5 45 2,5 0,3 61809 JV 47, 2 54 58 2,5 0,3 61909 45 68 12 61909 AV 63 52 45 2,5 0,3 61909 JV 50 61 68 2,5 0,3 61810 50 65 7 61810 AV 61, 8 55 50 2,5 0,3 61810 JV 53 , 1 60,5 65 2,5 0,3 61910 50 72 12 61910 AV 68 57 50 2,5 0,3 61910 JV 55 66 72 2,5 0,3 61811 55 72 9 61811 AV 68,8 59,5 55 2,5 0,3 61811 JV 58 , 1 67 72 2,5 0,3 61911 55 80 13 61911 AV 75 63 55 2,5 0,3 61911 JV 60 73 80 2,5 0,3 61812 60 78 10 61812 AV 74 ,2 65,5 60 2,5 0,3 61812 JV 64 72 ,5 78 2,5 0,3 61912 60 85 13 61912 AV 80 68 60 2,5 0,3 61912 JV 66 78 85 2,5 0,3 61813 65 85 10 61813 AV 80,5 70,5 65 2,5 0,3 61813 JV 69 ,1 79 85 2,5 0,3 61913 65 90 13 61913 AV 84 72 65 3 0,3 61913 JV 70 82 90 3 0,3 61814 70 90 10 61814 AV 85,7 76 70 2,5 0,3 61814 JV 74 ,5 84 90 2,5 0,3 61914 70 100 16 61914 AV 94 83 70 3 0,3 61914 JV 76 92 100 3 0,3 61815 75 95 10 61815 AV 91,1 80 75 2,5 0,3 61815 JV 79 ,1 89 95 2,5 0,3 61915 75 105 16 61915 AV 98 84 75 3 0,3 61915 JV 81 97 105 3 0,3 61816 80 100 10 61816 AV 95,7 86 80 2,5 0,3 61816 JV 84 ,5 94 100 2,5 0,3 61916 80 110 16 61916 AV 104 92 80 3 0,3 61916 JV 86 102 110 3 0,3 61817 85 110 13 61817 AV 104,8 92,5 85 2,5 0,3 61817 JV 90 ,4 103 110 2,5 0,3 61917 85 120 18 61917 AV 113 99 85 3 0,3 61917 JV 93 111 120 3 0,3 61818 90 115 13 61818 AV 109,8 97, 5 90 2,5 0,3 61818 JV 95,4 108 115 2,5 0,3 61918 90 125 18 61918 AV 117 105 90 3 0,3 61918 JV 98 114 125 3 0,3 61819 95 120 13 61819 AV 114,6 102 95 3 0,3 61819 JV 100 ,6 113 120 3 0,3 61919 95 130 18 61919 AV 123 109 95 3,5 0,5 61919 JV 103 120 130 3,5 0,5 61820 100 125 13 61820 AV 119,6 107 100 3 0,3 61820 JV 105,6 118 125 3 0,3 61920 100 140 20 61920 AV 132 118 100 3,5 0,5 61920 JV 108 128 140 3,5 0,5 61821 105 130 13 61821 AV 124,8 112 105 3 0,3 61821 JV 11 0,4 123 130 3 0,5 61921 105 145 20 61921 AV 136 120 105 3,5 0,5 61921 JV 113 133 145 3,5 0,5 61822 110 140 16 61822 AV 134 120 110 3 0,5 61822 JV 116 130 140 3 0,5 61922 110 150 20 61922 AV 14 2 127 110 3,5 0,5 61922 JV 118 139 150 3,5 0,5 61824 120 150 16 61824 AV 14 3,4 130 120 3 0,5 61824 JV 12 6 141 150 3 0,5 61924 120 165 22 61924 AV 156 140 120 3,5 0,5 61924 JV 128 153 165 3,5 0,5 61826 130 165 18 61826 AV 157 141 130 3 0,5 61826 JV 13 7 156 165 3 0,5 61926 130 180 24 61926 AV 17 0 151 130 4 0,5 61926 JV 14 0 166 180 4 0,5 61828 140 175 18 61828 AV 168 153 140 3 0,5 61828 JV 14 8, 5 164 175 3 0,5 61928 140 190 24 61928 AV 18 0 161 140 4 0,5 61928 JV 149 176 190 4 0,5 61830 150 190 20 61830 AV 180,8 162 150 4 0,5 61830 JV 159 178 190 4 0,5 61930 150 210 28 61930 AV 198 172 150 4 0,5 61930 JV 161 193 210 4 0,5 61832 160 200 20 61832 AV 190,5 172 160 4 0,5 61832 JV 16 9 188 200 4 0,5 61932 160 220 28 61932 AV 208 186 160 4 0,5 61932 JV 171 203 220 4 0,5 61834 170 215 22 61834 AV 204,3 183 170 4 0,5 61834 JV 180 201 215 4 0,5 61934 170 230 28 61934 AV 218 195 170 4 0,5 61934 JV 181 213 230 4 0,5 61836 180 225 22 61836 AV 215,7 194 180 4 0,5 61836 JV 191 212 225 4 0,5 61936 180 250 33 61936 AV 240 206 180 4 0,5 61936 JV 192 229 250 4 0,5 61838 190 24 0 24 61838 AV 227,3 206 190 4 0,5 61838 JV 203 224 240 4 0,5 61938 190 260 33 61938 AV 245 216 190 4 0,5 61938 JV 203 24 0 260 4 0,5 61840 200 250 24 61840 AV 240 216 200 4 0,5 61840 JV 210 235 250 4 0,5 61940 200 280 38 61940 AV 262 232 200 5 0,5 61940 JV 215 256 280 5 0,5 61844 220 270 24 61844 AV 26 0 236 220 4 0,5 61844 JV 230 255 270 4 0,5 61944 220 300 38 61944 AV 285 235 220 5 0,5 61944 JV 235 275 300 5 0,5 61848 240 300 28 61848 AV 290 259 240 5 0,5 61848 JV 250 282 300 5 0,5 61948 240 320 38 61948 AV 305 273 240 5 0,5 61948 JV 254 297 320 5 0.5 61852 260 320 28 61852 AV 31 0 279 260 5 0,5 61852 JV 272 302 320 5 0,5 61952 260 360 46 61952 AV 345 296 260 5 0,5 61856 280 350 33 61856 JV 295 329 350 5 0,5 61956 280 380 46 61956 AV 365 318 280 5 0,5 61860 300 380 38 61860 JV 315 355 380 5 0,5 61960 300 420 56 61960 AV 400 342 300 8 0,7 61960 JV 318 385 420 8 0,5 61864 320 400 38 61864 AV 385 346 320 8 0,7 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 12 13

6000 深溝玉軸受 6000シリーズ 深溝玉軸受 6200シリーズ 6200 D D a D a D B AV c JV c B AV c JV c h h s h h s d s d i d s d i ベアリング ニロスリング ニロスリング ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 形式 d D B 型番 a c d h s 型番 i c D h s 6000 10 26 8 6000 AV 23,5 15 10 1,8 0,3 6000 J V 12,3 22 26 1,8 0,3 6200 10 30 9 6200 AV 27,5 18 10 1,8 0,3 6200 J V 14,4 24 30 1,8 0,3 6001 12 28 8 6001 AV 25,5 17 12 1,8 0,3 6001 J V 15 23 28 1,8 0,3 6201 12 32 10 6201 AV 28,1 20 12 1,8 0,3 6201 J V 16,4 26 32 1,8 0,3 6002 15 32 9 6002 AV 29,5 21 15 2 0,3 6002 J V 17,5 27 32 2 0,3 6202 15 35 11 6202 AV 31,8 22 15 2 0,3 6202 J V 18,6 27 35 2 0,3 6003 17 35 10 6003 AV 32,7 24 17 2 0,3 6003 J V 19,5 28 35 2 0,3 6203 17 40 12 6203 AV 35,7 25 17 2 0,3 6203 J V 21,5 31 40 2 0,3 6004 20 42 12 6004 AV 37,8 28 20 2 0,3 6004 J V 24 ,5 34 42 2 0,3 6204 20 47 14 6204 AV 41,2 29 20 2 0,3 6204 J V 25,7 37 47 2 0,3 60 05 25 47 12 60 05 AV 43,7 34 25 2,5 0,3 6005 J V 29 38 47 2,5 0,3 6205 25 52 15 6205 AV 47 36 25 2,5 0,3 6205 J V 31,5 42 52 2,5 0,3 60 06 30 55 13 60 06 AV 50 40 30 2,5 0,3 6006 J V 3 5 46 55 2,5 0,3 6206 30 62 16 6206 AV 56,2 44 30 2,5 0,3 6206 J V 36,3 47 62 2,5 0,3 60 07 35 62 14 60 07 AV 56,2 44 35 2,5 0,3 6007 J V 40,2 52 62 2,5 0,3 6207 35 72 17 6207 AV 64,8 48 35 2,5 0,3 6207 J V 43 56 72 2,5 0,3 6008 40 68 15 6008 AV 62,2 51 40 2,5 0,3 6008 J V 46 57 68 2,5 0,3 6208 40 80 18 6208 AV 72,7 57 40 3 0,3 6208 J V 48 62 80 3 0,3 6009 45 75 16 6009 AV 69,7 56 45 2,5 0,3 6009 J V 51 63 75 2,5 0,3 6209 45 85 19 6209 AV 77,8 61 45 3 0,3 6209 J V 53 68 85 3 0,3 6010 50 80 16 6010 AV 74,6 61 50 2,5 0,3 6010 J V 56 67 80 2,5 0,3 6210 50 90 20 6210 AV 82,8 67 50 3 0,3 6210 J V 57,5 73 90 3 0,3 6011 55 90 18 6011 AV 83,5 67 55 3 0,3 6011 J V 61,5 74 90 3 0,3 6211 55 100 21 6211 AV 90,8 75 55 3 0,3 6211 J V 64 ,5 80 100 3 0,3 6012 60 95 18 6012 AV 88 71 60 3 0,3 6012 J V 67 80 95 3 0,3 6212 60 110 22 6212 AV 100,8 85 60 3 0,3 6212 J V 70 85 110 3 0,3 6013 65 100 18 6013 AV 93,5 78 65 3 0,3 6013 J V 74 86,5 100 3 0,3 6213 65 120 23 6213 AV 110,5 90 65 3 0,3 6213 J V 74 ,5 95 120 3 0,3 6014 70 110 20 6014 AV 103 83 70 3 0,3 6014 J V 77 90 110 3 0,3 6214 70 125 24 6214 AV 115,8 95 70 3,5 0,3 6214 J V 79 ,5 102 125 3,5 0,3 6015 75 115 20 6015 AV 108 89 75 3 0,3 6015 J V 82 95 115 3 0,3 6215 75 130 25 6215 AV 120,5 100 75 3,5 0,5 6215 J V 85 105 130 3,5 0,5 6016 80 125 22 6016 AV 117,5 95 80 3 0,3 6016 J V 86,5 105 125 3 0,3 6216 80 140 25 6216 AV 129 106 80 3,5 0,5 6216 J V 92 112 140 3,5 0,5 6017 85 130 22 6017 AV 123 104 85 3,5 0,5 6017 J V 91, 5 110 130 3,5 0,5 6217 85 150 28 6217 AV 138,5 115 85 3,5 0,5 6217 J V 98 125 150 3,5 0,5 6018 90 14 0 24 6018 AV 129 106 90 3,5 0,5 6018 J V 98 118 140 3,5 0,5 6218 90 160 30 6218 AV 14 8 124 90 3,5 0,5 6218 J V 103 125 160 3,5 0,5 6019 95 145 24 6019 AV 137 110 95 3,5 0,5 6019 J V 103 123 145 3,5 0,5 6219 95 170 32 6219 AV 157, 5 130 95 3,5 0,5 6219 J V 110 137 170 3,5 0,5 6020 100 150 24 6020 AV 142 117 100 3,5 0,5 6020 J V 108 128 150 3,5 0,5 6220 100 180 34 6220 AV 167 135 100 4 0,5 6220 J V 115 145 180 4 0,5 6021 105 160 26 6021 AV 148 124 105 3,5 0,5 6021 J V 116, 5 137 160 3,5 0,5 6221 105 190 36 6221 AV 174 14 0 105 4 0,5 6221 J V 119,5 158 190 4 0,5 6022 110 170 28 6022 AV 157,5 130 110 3,5 0,5 6022 J V 120 145 170 3,5 0,5 6222 110 200 38 6222 AV 184 150 110 4 0,5 6222 J V 125,5 165 200 4 0,5 6024 120 180 28 6024 AV 169 140 120 4 0,5 6024 J V 130 150 180 4 0,5 6224 120 215 40 6224 AV 199 165 120 4 0,5 6224 J V 134 175 215 4 0,5 6026 130 200 33 6026 AV 188 155 130 4 0,5 6026 J V 14 0 170 200 4 0,5 6226 130 230 40 6226 AV 214 173 130 4 0,5 6226 J V 147 190 230 4 0,5 6028 14 0 210 33 6028 AV 199 165 140 4 0,5 6028 J V 152 175 210 4 0,5 6228 140 250 42 6228 AV 229 183 140 4 0,5 6228 J V 160 200 250 4 0,5 6030 150 225 35 6030 AV 214 173 150 4 0,5 6030 J V 164 185 225 4 0,5 6230 150 270 45 6230 AV 248 200 150 4 0,5 6230 J V 172 220 270 4 0,5 6032 160 240 38 6032 AV 229 183 160 4 0,5 6032 J V 174 200 240 4 0,5 6232 160 290 48 6232 AV 267 220 160 5 0,5 6232 J V 184 240 290 5 0,5 6034 17 0 260 42 6034 AV 248 200 170 4 0,5 6034 J V 185 215 260 4 0,5 6234 170 310 52 6234 AV 286 235 170 5 0,5 6234 J V 200 261 310 5 0,5 6036 18 0 280 46 6036 AV 267 220 180 5 0,5 6036 J V 200 230 280 5 0,5 6236 180 320 52 6236 AV 295 237 180 5 0,5 6236 J V 205 265 320 5 0,5 6038 19 0 290 46 6038 AV 275 220 190 5 0,5 6038 J V 203 243 290 5 0,5 6238 190 340 55 6238 AV 314 260 190 5 0,5 6238 J V 212 285 340 5 0,5 6040 200 310 51 6040 AV 286 235 200 5 0,5 6040 J V 220 255 310 5 0,5 6240 200 360 58 6240 AV 335 280 200 5 0,5 6240 J V 220 305 360 5 0,5 604 4 220 340 56 604 4 AV 314 260 220 5 0,5 6044 J V 250 285 340 5,3 0,5 624 4 220 400 65 624 4 AV 369 285 220 5,3 0,7 624 4 J V 260 380 400 7 0,7 6048 240 360 56 6048 AV 335 280 240 5 0,5 6048 J V 260 315 360 5,8 0,5 6248 240 440 72 6248 AV 390 345 240 5,3 0,7 6248 J V 260 380 440 7 0,7 6052 260 400 65 6052 AV 369 285 260 5,3 0,7 6052 J V 290 342 400 6,2 0,7 6252 260 480 80 6252 AV 440 388 260 8 0,7 6056 28 0 420 65 6056 AV 390 345 280 5,3 0,7 6056 J V 310 360 420 7,7 0,7 6260 300 540 85 6260 J V 350 470 540 8 0,7 6060 300 460 74 6060 AV 440 388 300 8 0,7 6060 J V 330 406 460 6,7 0,7 6064 320 480 74 6064 AV 440 388 320 8 0,7 6064 J V 350 415 480 5,5 0,7 6068 340 520 82 6068 J V 37 0 440 520 5 0,7 深溝玉軸受 6200 Z（シール付き）シリーズ 6200 Z 6000 Z 深溝玉軸受 6000 Z（シール付き）シリーズ D a D D B ZAV c ZJV c a h h s B ZAV c ZJV D c d s d i h h s d s d i ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s ベアリング ニロスリング ニロスリング 6200 Z 10 30 9 6200 ZAV 27,5 18 10 1,8 0,3 6200 ZJ V 13,5 26 30 1,8 0,3 形式 d D B 型番 a c d h s 型番 i c D h s 6201 Z 12 32 10 6201 ZAV 28,9 20 12 1,8 0,3 6201 ZJ V 14,4 26 32 1,8 0,3 6000 Z 10 26 8 6000 ZAV 24,3 15 10 1,8 0,3 6000 ZJV 12,3 22 26 1,8 0,3 6202 Z 15 35 11 6202 ZAV 31, 8 22 15 2 0,3 6202 ZJ V 18,6 27 35 2 0,3 6001 Z 12 28 8 6001 ZAV 26,3 17 12 1,8 0,3 6001 ZJV 13,7 23 28 1,8 0,3 6203 Z 17 40 12 6203 ZAV 36,5 26 17 2 0,3 6203 ZJ V 20,2 31 40 2 0,3 6002 Z 15 32 9 6002 ZAV 29,5 21 15 2 0,3 6002 ZJV 17,5 27 32 2 0,3 6204 Z 20 47 14 6204 ZAV 41,9 29 20 2 0,3 6204 ZJ V 24,7 37 47 2 0,3 6003 Z 17 35 10 6003 ZAV 32,7 24 17 2 0,3 6003 ZJV 19,5 28 35 2 0,3 6205 Z 25 52 15 6205 ZAV 47, 8 35 25 2,5 0,3 6205 ZJ V 30 42 52 2,5 0,3 6004 Z 20 42 12 6004 ZAV 38,8 25 20 2 0,3 6004 ZJV 23,2 34 42 2 0,3 6206 Z 30 62 16 6206 ZAV 56, 2 44 30 2,5 0,3 6206 ZJ V 36,3 47 62 2,5 0,3 60 05 Z 25 47 12 60 05 ZAV 43,7 34 25 2,5 0,3 60 05 ZJV 28,1 38 47 2,5 0,3 6207 Z 35 72 17 6207 ZAV 64, 8 48 35 2,5 0,3 6207 ZJ V 42,7 56 72 2,5 0,3 60 06 Z 30 55 13 60 06 ZAV 50,8 40 30 2,5 0,3 60 06 ZJV 35 46 55 2,5 0,3 6208 Z 40 80 18 6208 ZAV 72,7 57 40 3 0,3 6208 ZJ V 48 62 80 3 0,3 60 07 Z 35 62 14 60 07 ZAV 57 44 35 2,5 0,3 60 07 ZJV 39,8 50 62 2,5 0,3 6209 Z 45 85 19 6209 ZAV 77, 8 61 45 3 0,3 6209 ZJ V 53 68 85 3 0,3 6008 Z 40 68 15 6008 ZAV 62,2 51 40 2,5 0,3 6008 ZJV 45,3 57 68 2,5 0,3 6210 Z 50 90 20 6210 ZAV 82, 8 67 50 3 0,3 6210 ZJ V 56,6 73 90 3 0,3 6009 Z 45 75 16 6009 ZAV 69,7 56 45 2,5 0,3 6009 ZJV 50,4 63 75 2,5 0,3 6211 Z 55 100 21 6211 ZAV 92,5 75 55 3 0,3 6211 ZJ V 63 80 100 3 0,3 6010 Z 50 80 16 6010 ZAV 74,6 61 50 2,5 0,3 6010 ZJV 55,4 67 80 2,5 0,3 6212 Z 60 110 22 6212 ZAV 103 83 60 3 0,3 6212 ZJ V 69,5 85 110 3 0,3 6011 Z 55 90 18 6011 ZAV 83, 5 67 55 3 0,3 6011 ZJV 61,5 74 90 3 0,3 6213 Z 65 120 23 6213 ZAV 110, 5 90 65 3 0,3 6213 ZJ V 74,5 95 12 0 3 0,3 6012 Z 60 95 18 6012 ZAV 88 71 60 3 0,3 6012 ZJV 67 80 95 3 0,3 6214 Z 70 125 24 6214 ZAV 117, 5 95 70 3 0,3 6214 ZJ V 79,5 102 125 3,5 0,3 6013 Z 65 100 18 6013 ZAV 93, 5 78 65 3 0,3 6013 ZJV 72 84 100 3 0,3 6216 Z 80 14 0 26 6216 ZAV 132 105 80 3,5 0,5 6014 Z 70 110 20 6014 ZAV 103 83 7 0 3 0,3 6014 ZJV 77 90 110 3 0,3 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 14 15

6000 深溝玉軸受 6000シリーズ 深溝玉軸受 6200シリーズ 6200 D D a D a D B AV c JV c B AV c JV c h h s h h s d s d i d s d i ベアリング ニロスリング ニロスリング ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 形式 d D B 型番 a c d h s 型番 i c D h s 6000 10 26 8 6000 AV 23,5 15 10 1,8 0,3 6000 J V 12,3 22 26 1,8 0,3 6200 10 30 9 6200 AV 27,5 18 10 1,8 0,3 6200 J V 14,4 24 30 1,8 0,3 6001 12 28 8 6001 AV 25,5 17 12 1,8 0,3 6001 J V 15 23 28 1,8 0,3 6201 12 32 10 6201 AV 28,1 20 12 1,8 0,3 6201 J V 16,4 26 32 1,8 0,3 6002 15 32 9 6002 AV 29,5 21 15 2 0,3 6002 J V 17,5 27 32 2 0,3 6202 15 35 11 6202 AV 31,8 22 15 2 0,3 6202 J V 18,6 27 35 2 0,3 6003 17 35 10 6003 AV 32,7 24 17 2 0,3 6003 J V 19,5 28 35 2 0,3 6203 17 40 12 6203 AV 35,7 25 17 2 0,3 6203 J V 21,5 31 40 2 0,3 6004 20 42 12 6004 AV 37,8 28 20 2 0,3 6004 J V 24 ,5 34 42 2 0,3 6204 20 47 14 6204 AV 41,2 29 20 2 0,3 6204 J V 25,7 37 47 2 0,3 60 05 25 47 12 60 05 AV 43,7 34 25 2,5 0,3 6005 J V 29 38 47 2,5 0,3 6205 25 52 15 6205 AV 47 36 25 2,5 0,3 6205 J V 31,5 42 52 2,5 0,3 60 06 30 55 13 60 06 AV 50 40 30 2,5 0,3 6006 J V 3 5 46 55 2,5 0,3 6206 30 62 16 6206 AV 56,2 44 30 2,5 0,3 6206 J V 36,3 47 62 2,5 0,3 60 07 35 62 14 60 07 AV 56,2 44 35 2,5 0,3 6007 J V 40,2 52 62 2,5 0,3 6207 35 72 17 6207 AV 64,8 48 35 2,5 0,3 6207 J V 43 56 72 2,5 0,3 6008 40 68 15 6008 AV 62,2 51 40 2,5 0,3 6008 J V 46 57 68 2,5 0,3 6208 40 80 18 6208 AV 72,7 57 40 3 0,3 6208 J V 48 62 80 3 0,3 6009 45 75 16 6009 AV 69,7 56 45 2,5 0,3 6009 J V 51 63 75 2,5 0,3 6209 45 85 19 6209 AV 77,8 61 45 3 0,3 6209 J V 53 68 85 3 0,3 6010 50 80 16 6010 AV 74,6 61 50 2,5 0,3 6010 J V 56 67 80 2,5 0,3 6210 50 90 20 6210 AV 82,8 67 50 3 0,3 6210 J V 57,5 73 90 3 0,3 6011 55 90 18 6011 AV 83,5 67 55 3 0,3 6011 J V 61,5 74 90 3 0,3 6211 55 100 21 6211 AV 90,8 75 55 3 0,3 6211 J V 64 ,5 80 100 3 0,3 6012 60 95 18 6012 AV 88 71 60 3 0,3 6012 J V 67 80 95 3 0,3 6212 60 110 22 6212 AV 100,8 85 60 3 0,3 6212 J V 70 85 110 3 0,3 6013 65 100 18 6013 AV 93,5 78 65 3 0,3 6013 J V 74 86,5 100 3 0,3 6213 65 120 23 6213 AV 110,5 90 65 3 0,3 6213 J V 74 ,5 95 120 3 0,3 6014 70 110 20 6014 AV 103 83 70 3 0,3 6014 J V 77 90 110 3 0,3 6214 70 125 24 6214 AV 115,8 95 70 3,5 0,3 6214 J V 79 ,5 102 125 3,5 0,3 6015 75 115 20 6015 AV 108 89 75 3 0,3 6015 J V 82 95 115 3 0,3 6215 75 130 25 6215 AV 120,5 100 75 3,5 0,5 6215 J V 85 105 130 3,5 0,5 6016 80 125 22 6016 AV 117,5 95 80 3 0,3 6016 J V 86,5 105 125 3 0,3 6216 80 140 25 6216 AV 129 106 80 3,5 0,5 6216 J V 92 112 140 3,5 0,5 6017 85 130 22 6017 AV 123 104 85 3,5 0,5 6017 J V 91, 5 110 130 3,5 0,5 6217 85 150 28 6217 AV 138,5 115 85 3,5 0,5 6217 J V 98 125 150 3,5 0,5 6018 90 14 0 24 6018 AV 129 106 90 3,5 0,5 6018 J V 98 118 140 3,5 0,5 6218 90 160 30 6218 AV 14 8 124 90 3,5 0,5 6218 J V 103 125 160 3,5 0,5 6019 95 145 24 6019 AV 137 110 95 3,5 0,5 6019 J V 103 123 145 3,5 0,5 6219 95 170 32 6219 AV 157, 5 130 95 3,5 0,5 6219 J V 110 137 170 3,5 0,5 6020 100 150 24 6020 AV 142 117 100 3,5 0,5 6020 J V 108 128 150 3,5 0,5 6220 100 180 34 6220 AV 167 135 100 4 0,5 6220 J V 115 145 180 4 0,5 6021 105 160 26 6021 AV 148 124 105 3,5 0,5 6021 J V 116, 5 137 160 3,5 0,5 6221 105 190 36 6221 AV 174 14 0 105 4 0,5 6221 J V 119,5 158 190 4 0,5 6022 110 170 28 6022 AV 157,5 130 110 3,5 0,5 6022 J V 120 145 170 3,5 0,5 6222 110 200 38 6222 AV 184 150 110 4 0,5 6222 J V 125,5 165 200 4 0,5 6024 120 180 28 6024 AV 169 140 120 4 0,5 6024 J V 130 150 180 4 0,5 6224 120 215 40 6224 AV 199 165 120 4 0,5 6224 J V 134 175 215 4 0,5 6026 130 200 33 6026 AV 188 155 130 4 0,5 6026 J V 14 0 170 200 4 0,5 6226 130 230 40 6226 AV 214 173 130 4 0,5 6226 J V 147 190 230 4 0,5 6028 14 0 210 33 6028 AV 199 165 140 4 0,5 6028 J V 152 175 210 4 0,5 6228 140 250 42 6228 AV 229 183 140 4 0,5 6228 J V 160 200 250 4 0,5 6030 150 225 35 6030 AV 214 173 150 4 0,5 6030 J V 164 185 225 4 0,5 6230 150 270 45 6230 AV 248 200 150 4 0,5 6230 J V 172 220 270 4 0,5 6032 160 240 38 6032 AV 229 183 160 4 0,5 6032 J V 174 200 240 4 0,5 6232 160 290 48 6232 AV 267 220 160 5 0,5 6232 J V 184 240 290 5 0,5 6034 17 0 260 42 6034 AV 248 200 170 4 0,5 6034 J V 185 215 260 4 0,5 6234 170 310 52 6234 AV 286 235 170 5 0,5 6234 J V 200 261 310 5 0,5 6036 18 0 280 46 6036 AV 267 220 180 5 0,5 6036 J V 200 230 280 5 0,5 6236 180 320 52 6236 AV 295 237 180 5 0,5 6236 J V 205 265 320 5 0,5 6038 19 0 290 46 6038 AV 275 220 190 5 0,5 6038 J V 203 243 290 5 0,5 6238 190 340 55 6238 AV 314 260 190 5 0,5 6238 J V 212 285 340 5 0,5 6040 200 310 51 6040 AV 286 235 200 5 0,5 6040 J V 220 255 310 5 0,5 6240 200 360 58 6240 AV 335 280 200 5 0,5 6240 J V 220 305 360 5 0,5 604 4 220 340 56 604 4 AV 314 260 220 5 0,5 6044 J V 250 285 340 5,3 0,5 624 4 220 400 65 624 4 AV 369 285 220 5,3 0,7 624 4 J V 260 380 400 7 0,7 6048 240 360 56 6048 AV 335 280 240 5 0,5 6048 J V 260 315 360 5,8 0,5 6248 240 440 72 6248 AV 390 345 240 5,3 0,7 6248 J V 260 380 440 7 0,7 6052 260 400 65 6052 AV 369 285 260 5,3 0,7 6052 J V 290 342 400 6,2 0,7 6252 260 480 80 6252 AV 440 388 260 8 0,7 6056 28 0 420 65 6056 AV 390 345 280 5,3 0,7 6056 J V 310 360 420 7,7 0,7 6260 300 540 85 6260 J V 350 470 540 8 0,7 6060 300 460 74 6060 AV 440 388 300 8 0,7 6060 J V 330 406 460 6,7 0,7 6064 320 480 74 6064 AV 440 388 320 8 0,7 6064 J V 350 415 480 5,5 0,7 6068 340 520 82 6068 J V 37 0 440 520 5 0,7 深溝玉軸受 6200 Z（シール付き）シリーズ 6200 Z 6000 Z 深溝玉軸受 6000 Z（シール付き）シリーズ D a D D B ZAV c ZJV c a h h s B ZAV c ZJV D c d s d i h h s d s d i ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s ベアリング ニロスリング ニロスリング 6200 Z 10 30 9 6200 ZAV 27,5 18 10 1,8 0,3 6200 ZJ V 13,5 26 30 1,8 0,3 形式 d D B 型番 a c d h s 型番 i c D h s 6201 Z 12 32 10 6201 ZAV 28,9 20 12 1,8 0,3 6201 ZJ V 14,4 26 32 1,8 0,3 6000 Z 10 26 8 6000 ZAV 24,3 15 10 1,8 0,3 6000 ZJV 12,3 22 26 1,8 0,3 6202 Z 15 35 11 6202 ZAV 31, 8 22 15 2 0,3 6202 ZJ V 18,6 27 35 2 0,3 6001 Z 12 28 8 6001 ZAV 26,3 17 12 1,8 0,3 6001 ZJV 13,7 23 28 1,8 0,3 6203 Z 17 40 12 6203 ZAV 36,5 26 17 2 0,3 6203 ZJ V 20,2 31 40 2 0,3 6002 Z 15 32 9 6002 ZAV 29,5 21 15 2 0,3 6002 ZJV 17,5 27 32 2 0,3 6204 Z 20 47 14 6204 ZAV 41,9 29 20 2 0,3 6204 ZJ V 24,7 37 47 2 0,3 6003 Z 17 35 10 6003 ZAV 32,7 24 17 2 0,3 6003 ZJV 19,5 28 35 2 0,3 6205 Z 25 52 15 6205 ZAV 47, 8 35 25 2,5 0,3 6205 ZJ V 30 42 52 2,5 0,3 6004 Z 20 42 12 6004 ZAV 38,8 25 20 2 0,3 6004 ZJV 23,2 34 42 2 0,3 6206 Z 30 62 16 6206 ZAV 56, 2 44 30 2,5 0,3 6206 ZJ V 36,3 47 62 2,5 0,3 60 05 Z 25 47 12 60 05 ZAV 43,7 34 25 2,5 0,3 60 05 ZJV 28,1 38 47 2,5 0,3 6207 Z 35 72 17 6207 ZAV 64, 8 48 35 2,5 0,3 6207 ZJ V 42,7 56 72 2,5 0,3 60 06 Z 30 55 13 60 06 ZAV 50,8 40 30 2,5 0,3 60 06 ZJV 35 46 55 2,5 0,3 6208 Z 40 80 18 6208 ZAV 72,7 57 40 3 0,3 6208 ZJ V 48 62 80 3 0,3 60 07 Z 35 62 14 60 07 ZAV 57 44 35 2,5 0,3 60 07 ZJV 39,8 50 62 2,5 0,3 6209 Z 45 85 19 6209 ZAV 77, 8 61 45 3 0,3 6209 ZJ V 53 68 85 3 0,3 6008 Z 40 68 15 6008 ZAV 62,2 51 40 2,5 0,3 6008 ZJV 45,3 57 68 2,5 0,3 6210 Z 50 90 20 6210 ZAV 82, 8 67 50 3 0,3 6210 ZJ V 56,6 73 90 3 0,3 6009 Z 45 75 16 6009 ZAV 69,7 56 45 2,5 0,3 6009 ZJV 50,4 63 75 2,5 0,3 6211 Z 55 100 21 6211 ZAV 92,5 75 55 3 0,3 6211 ZJ V 63 80 100 3 0,3 6010 Z 50 80 16 6010 ZAV 74,6 61 50 2,5 0,3 6010 ZJV 55,4 67 80 2,5 0,3 6212 Z 60 110 22 6212 ZAV 103 83 60 3 0,3 6212 ZJ V 69,5 85 110 3 0,3 6011 Z 55 90 18 6011 ZAV 83, 5 67 55 3 0,3 6011 ZJV 61,5 74 90 3 0,3 6213 Z 65 120 23 6213 ZAV 110, 5 90 65 3 0,3 6213 ZJ V 74,5 95 12 0 3 0,3 6012 Z 60 95 18 6012 ZAV 88 71 60 3 0,3 6012 ZJV 67 80 95 3 0,3 6214 Z 70 125 24 6214 ZAV 117, 5 95 70 3 0,3 6214 ZJ V 79,5 102 125 3,5 0,3 6013 Z 65 100 18 6013 ZAV 93, 5 78 65 3 0,3 6013 ZJV 72 84 100 3 0,3 6216 Z 80 14 0 26 6216 ZAV 132 105 80 3,5 0,5 6014 Z 70 110 20 6014 ZAV 103 83 7 0 3 0,3 6014 ZJV 77 90 110 3 0,3 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 14 15

6300 深溝玉軸受 6300シリーズ 深溝玉軸受 16000 •16100シリーズ 16000 •16100 D a D a B AV c JV D c B AV c JV D c h h s d h h s d s d i s d i ベアリング ニロスリング ニロスリング ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 形式 d D B 型番 a c d h s 型番 i c D h s 6300 10 35 11 6300 AV 30,6 20 10 2 0,3 6300 JV 15,5 27 35 2 0,3 16100 10 28 8 16100 AV 25,5 17 10 1,8 0,3 16100 J V 13 23 28 1,8 0,3 6301 12 37 12 6301 AV 32,7 23 12 2 0,3 6301 JV 17,5 29 37 2 0,3 16101 12 30 8 16101 AV 28,1 20 12 1,8 0,3 16101 J V 15 24 30 1,8 0,3 6302 15 42 13 6302 AV 36,5 26 15 2 0,3 6302 JV 20,8 33 42 2 0,3 160 02 15 32 8 160 02 AV 29,5 21 15 2 0,3 160 02 J V 17, 5 27 32 2 0,3 6303 17 47 14 6303 AV 41, 2 29 17 2 0,3 6303 JV 23 36 47 2 0,3 160 03 17 35 8 160 03 AV 32,7 24 17 2 0,3 160 03 J V 19, 5 28 35 2 0,3 6304 20 52 15 6304 AV 44 ,8 33 20 2 0,3 6304 JV 27, 2 40 52 2 0,3 160 04 20 42 8 160 04 AV 37, 8 28 20 2 0,3 160 04 J V 24, 5 34 42 2 0,3 6305 25 62 17 6305 AV 54, 8 40 25 2,5 0,3 6305 JV 32,2 47 62 2,5 0,3 160 05 25 47 8 160 05 AV 43, 7 34 25 2,5 0,3 160 05 J V 29 38 47 2,5 0,3 6306 30 72 19 6306 AV 64, 8 48 30 2,5 0,3 6306 JV 37, 2 56 72 2,5 0,3 160 06 30 55 9 160 06 AV 50 40 30 2,5 0,3 160 06 J V 35 46 55 2,5 0,3 6307 35 80 21 6307 AV 70,7 54 35 2,5 0,3 6307 JV 45 65 80 2,5 0,3 160 07 35 62 9 160 07 AV 56,2 44 35 2,5 0,3 160 07 J V 40,2 52 62 2,5 0,3 6308 40 90 23 6308 AV 80,5 60 40 3 0,3 6308 JV 51 70 90 3 0,3 160 08 40 68 9 160 08 AV 62,2 51 40 2,5 0,3 160 08 J V 46 57 68 2,5 0,3 6309 45 100 25 6309 AV 90,8 75 45 3 0,3 6309 JV 56 80 100 3 0,3 160 09 45 75 10 160 09 AV 69,7 56 45 2,5 0,3 160 09 J V 51 63 75 2,5 0,3 6 310 50 110 27 6 310 AV 98,9 80 50 3 0,3 6 310 JV 62 86 110 3 0,3 16010 50 80 10 160 10 AV 74,6 61 50 2,5 0,3 16 010 J V 56 67 80 2,5 0,3 6 311 55 120 29 6 311 AV 108 89 55 3 0,3 6 311 JV 67 93 120 3 0,3 16 011 55 90 11 16 011 AV 83,5 67 55 3 0,3 16 011 J V 61,5 74 90 3 0,3 6 312 60 130 31 6 312 AV 117,5 95 60 3 0,3 6 312 JV 73 102 130 3 0,5 16 012 60 95 11 16 012 AV 88 71 60 3 0,3 16 012 J V 67 80 95 3 0,3 6 313 65 14 0 33 6 313 AV 127, 5 100 65 3,5 0,5 6 313 JV 77, 5 110 140 3,5 0,5 16 013 65 100 11 16 013 AV 93,5 78 65 3 0,3 16 013 J V 74 86,5 100 3 0,3 6 314 70 150 35 6 314 AV 137 110 70 3,5 0,5 6 314 JV 82,6 120 150 3,5 0,5 16 014 70 110 13 16 014 AV 103 83 70 3 0,3 16 014 J V 77 90 110 3 0,3 6 315 75 160 37 6 315 AV 147 110 75 3,5 0,5 6 315 JV 87, 2 125 160 3,5 0,5 16 015 75 115 13 16015 AV 108 89 75 3 0,3 16015 J V 82 95 115 3 0,3 6 316 80 170 39 6 316 AV 157, 5 130 80 3,5 0,5 6 316 JV 95 138 170 3,5 0,5 16 016 80 125 14 16016 AV 117, 5 95 80 3 0,3 16016 J V 86,5 105 125 3 0,3 6 317 85 18 0 41 6 317 AV 164 135 85 4 0,5 6 317 JV 100 140 180 4 0,5 16 017 85 130 14 16017 AV 123 104 85 3,5 0,5 16017 J V 91,5 110 130 3,5 0,5 6 318 90 19 0 43 6 318 AV 174 140 90 4 0,5 6 318 JV 106 150 190 4 0,5 16 018 90 140 16 16018 AV 129 106 90 3,5 0,5 16018 J V 98 118 140 3,5 0,5 6 319 95 200 45 6 319 AV 184 150 95 4 0,5 6 319 JV 115 160 200 4 0,5 16 019 95 145 16 16019 AV 137 110 95 3,5 0,5 16019 J V 103 123 145 3,5 0,5 6320 100 215 47 6320 AV 199 165 100 4 0,5 6320 JV 118 170 215 4 0,5 16020 100 150 16 16020 AV 142 117 100 3,5 0,5 16020 J V 108 128 150 3,5 0,5 6321 105 22 5 49 6321 AV 208 174 105 4 0,5 6321 JV 127 180 225 4 0,5 16021 105 160 18 16021 AV 148 124 105 3,5 0,5 16021 J V 116,5 137 160 3,5 0,5 6322 110 240 50 6322 AV 219 179 110 4 0,5 6322 JV 133 197 240 4 0,5 16022 110 170 19 16022 AV 157, 5 130 110 3,5 0,5 16022 J V 120 145 170 3,5 0,5 6324 120 260 55 6324 AV 239 190 120 4 0,5 6324 JV 142 205 260 4 0,5 16024 120 180 19 16024 AV 169 140 120 4 0,5 16024 J V 130 150 180 4 0,5 6326 130 280 58 6326 AV 251 200 130 5 0,5 6326 JV 148 225 280 5 0,5 16026 130 200 22 16026 AV 188 155 130 4 0,5 16026 J V 140 170 200 4 0,5 6328 140 300 62 6328 AV 267 220 140 5 0,5 6328 J V 165 235 300 5 0,5 16028 140 210 22 16028 AV 199 165 140 4 0,5 16028 J V 152 175 210 4 0,5 6330 150 320 65 6330 AV 286 235 150 5 0,5 6330 JV 172 255 320 5 0,5 16030 150 225 24 16030 AV 214 173 150 4 0,5 16030 J V 164 185 225 4 0,5 6332 160 340 68 6332 AV 314 260 160 5 0,5 6332 JV 185 276 340 5 0,5 16032 160 240 25 16032 AV 229 183 160 4 0,5 16032 J V 174 200 240 4 0,5 6334 170 360 72 6334 AV 320 268 170 5 0,5 6334 JV 200 295 360 5 0,5 16034 170 260 28 160 34 AV 248 200 170 4 0,5 160 34 J V 185 215 260 4 0,5 6336 180 380 75 6336 AV 335 280 180 5 0,5 6336 JV 222 330 380 6,5 0,7 16036 180 280 31 160 36 AV 267 220 180 5 0,5 160 36 J V 200 230 280 5 0,5 6338 19 0 400 78 6338 AV 369 285 190 5,8 0,7 6338 JV 222 330 400 6,5 0,7 16038 190 290 31 160 38 AV 275 220 190 5 0,5 160 38 J V 203 243 290 5 0,5 6340 200 420 80 6340 AV 369 285 200 5,3 0,7 6340 JV 260 380 420 7 0,7 16040 200 310 34 16040 AV 286 235 200 5 0,5 16040 J V 220 255 310 5 0,5 6344 220 460 88 6344 JV 260 380 460 7 0,7 16044 220 340 37 16044 AV 314 260 220 5 0,5 16044 J V 250 285 340 5,3 0,5 16048 240 360 37 16048 AV 335 280 240 5 0,5 16048 J V 260 315 360 5,8 0,5 16052 260 400 44 16052 AV 369 285 260 5,8 0,7 16052 J V 290 342 400 5,3 0,7 6300 Z 深溝玉軸受 6300 Z（シール付き）シリーズ 16056 280 420 44 16056 AV 390 345 280 5,3 0,7 16056 J V 310 360 420 7,7 0,7 16060 300 460 50 16060 AV 440 388 300 8 0,7 16060 J V 330 406 460 6,7 0,7 D a B ZAV c ZJV D c h h s d s d i ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 6300 Z 10 35 11 6300 ZAV 30,6 20 10 2 0,3 6300 ZJ V 14,5 27 35 2 0,3 6301 Z 12 37 12 6301 ZAV 32,7 23 12 2 0,3 6301 ZJ V 16 ,4 26 37 2 0,3 6302 Z 15 42 13 6302 ZAV 37,8 26 15 2 0,3 6302 ZJ V 19 32 42 2 0,3 6303 Z 17 47 14 6303 ZAV 41,2 29 17 2 0,3 6303 ZJ V 23 36 47 2 0,3 6304 Z 20 52 15 6304 ZAV 44,8 33 20 2 0,3 6304 ZJ V 25,7 40 52 2,5 0,3 6305 Z 25 62 17 6305 ZAV 54,8 40 25 2,5 0,3 6305 ZJ V 32,2 47 62 2,5 0,3 6306 Z 30 72 19 6306 ZAV 64,8 48 30 2,5 0,3 6306 ZJ V 37, 2 56 72 2,5 0,3 6307 Z 35 80 21 6307 ZAV 71,2 57 35 2,5 0,3 6307 ZJ V 43 ,1 65 80 2,5 0,3 6308 Z 40 90 23 6308 ZAV 82,8 67 40 3 0,3 6308 ZJ V 49 ,1 70 90 3 0,3 6309 Z 45 100 25 6309 ZAV 90,8 75 45 3 0,3 6309 ZJ V 54 81 100 3 0,3 6 310 Z 50 110 27 6 310 ZAV 101,5 85 50 3 0,3 6310 ZJ V 62 86 110 3 0,3 6 311 Z 55 120 29 6 311 ZAV 108 89 55 3 0,3 6311 ZJ V 67 93 120 3 0,3 6 312 Z 60 130 31 6 312 ZAV 117, 5 95 60 3 0,3 6312 ZJ V 73 102 130 3 0,5 6 313 Z 65 140 33 6 313 ZAV 127, 5 100 65 3,5 0,5 6313 ZJ V 77,5 110 140 3,5 0,5 6 314 Z 70 150 35 6 314 ZAV 137 110 70 3,5 0,5 6314 ZJ V 82,6 120 150 3,5 0,5 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 16 17

6300 深溝玉軸受 6300シリーズ 深溝玉軸受 16000 •16100シリーズ 16000 •16100 D a D a B AV c JV D c B AV c JV D c h h s d h h s d s d i s d i ベアリング ニロスリング ニロスリング ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 形式 d D B 型番 a c d h s 型番 i c D h s 6300 10 35 11 6300 AV 30,6 20 10 2 0,3 6300 JV 15,5 27 35 2 0,3 16100 10 28 8 16100 AV 25,5 17 10 1,8 0,3 16100 J V 13 23 28 1,8 0,3 6301 12 37 12 6301 AV 32,7 23 12 2 0,3 6301 JV 17,5 29 37 2 0,3 16101 12 30 8 16101 AV 28,1 20 12 1,8 0,3 16101 J V 15 24 30 1,8 0,3 6302 15 42 13 6302 AV 36,5 26 15 2 0,3 6302 JV 20,8 33 42 2 0,3 160 02 15 32 8 160 02 AV 29,5 21 15 2 0,3 160 02 J V 17, 5 27 32 2 0,3 6303 17 47 14 6303 AV 41, 2 29 17 2 0,3 6303 JV 23 36 47 2 0,3 160 03 17 35 8 160 03 AV 32,7 24 17 2 0,3 160 03 J V 19, 5 28 35 2 0,3 6304 20 52 15 6304 AV 44 ,8 33 20 2 0,3 6304 JV 27, 2 40 52 2 0,3 160 04 20 42 8 160 04 AV 37, 8 28 20 2 0,3 160 04 J V 24, 5 34 42 2 0,3 6305 25 62 17 6305 AV 54, 8 40 25 2,5 0,3 6305 JV 32,2 47 62 2,5 0,3 160 05 25 47 8 160 05 AV 43, 7 34 25 2,5 0,3 160 05 J V 29 38 47 2,5 0,3 6306 30 72 19 6306 AV 64, 8 48 30 2,5 0,3 6306 JV 37, 2 56 72 2,5 0,3 160 06 30 55 9 160 06 AV 50 40 30 2,5 0,3 160 06 J V 35 46 55 2,5 0,3 6307 35 80 21 6307 AV 70,7 54 35 2,5 0,3 6307 JV 45 65 80 2,5 0,3 160 07 35 62 9 160 07 AV 56,2 44 35 2,5 0,3 160 07 J V 40,2 52 62 2,5 0,3 6308 40 90 23 6308 AV 80,5 60 40 3 0,3 6308 JV 51 70 90 3 0,3 160 08 40 68 9 160 08 AV 62,2 51 40 2,5 0,3 160 08 J V 46 57 68 2,5 0,3 6309 45 100 25 6309 AV 90,8 75 45 3 0,3 6309 JV 56 80 100 3 0,3 160 09 45 75 10 160 09 AV 69,7 56 45 2,5 0,3 160 09 J V 51 63 75 2,5 0,3 6 310 50 110 27 6 310 AV 98,9 80 50 3 0,3 6 310 JV 62 86 110 3 0,3 16010 50 80 10 160 10 AV 74,6 61 50 2,5 0,3 16 010 J V 56 67 80 2,5 0,3 6 311 55 120 29 6 311 AV 108 89 55 3 0,3 6 311 JV 67 93 120 3 0,3 16 011 55 90 11 16 011 AV 83,5 67 55 3 0,3 16 011 J V 61,5 74 90 3 0,3 6 312 60 130 31 6 312 AV 117,5 95 60 3 0,3 6 312 JV 73 102 130 3 0,5 16 012 60 95 11 16 012 AV 88 71 60 3 0,3 16 012 J V 67 80 95 3 0,3 6 313 65 14 0 33 6 313 AV 127, 5 100 65 3,5 0,5 6 313 JV 77, 5 110 140 3,5 0,5 16 013 65 100 11 16 013 AV 93,5 78 65 3 0,3 16 013 J V 74 86,5 100 3 0,3 6 314 70 150 35 6 314 AV 137 110 70 3,5 0,5 6 314 JV 82,6 120 150 3,5 0,5 16 014 70 110 13 16 014 AV 103 83 70 3 0,3 16 014 J V 77 90 110 3 0,3 6 315 75 160 37 6 315 AV 147 110 75 3,5 0,5 6 315 JV 87, 2 125 160 3,5 0,5 16 015 75 115 13 16015 AV 108 89 75 3 0,3 16015 J V 82 95 115 3 0,3 6 316 80 170 39 6 316 AV 157, 5 130 80 3,5 0,5 6 316 JV 95 138 170 3,5 0,5 16 016 80 125 14 16016 AV 117, 5 95 80 3 0,3 16016 J V 86,5 105 125 3 0,3 6 317 85 18 0 41 6 317 AV 164 135 85 4 0,5 6 317 JV 100 140 180 4 0,5 16 017 85 130 14 16017 AV 123 104 85 3,5 0,5 16017 J V 91,5 110 130 3,5 0,5 6 318 90 19 0 43 6 318 AV 174 140 90 4 0,5 6 318 JV 106 150 190 4 0,5 16 018 90 140 16 16018 AV 129 106 90 3,5 0,5 16018 J V 98 118 140 3,5 0,5 6 319 95 200 45 6 319 AV 184 150 95 4 0,5 6 319 JV 115 160 200 4 0,5 16 019 95 145 16 16019 AV 137 110 95 3,5 0,5 16019 J V 103 123 145 3,5 0,5 6320 100 215 47 6320 AV 199 165 100 4 0,5 6320 JV 118 170 215 4 0,5 16020 100 150 16 16020 AV 142 117 100 3,5 0,5 16020 J V 108 128 150 3,5 0,5 6321 105 22 5 49 6321 AV 208 174 105 4 0,5 6321 JV 127 180 225 4 0,5 16021 105 160 18 16021 AV 148 124 105 3,5 0,5 16021 J V 116,5 137 160 3,5 0,5 6322 110 240 50 6322 AV 219 179 110 4 0,5 6322 JV 133 197 240 4 0,5 16022 110 170 19 16022 AV 157, 5 130 110 3,5 0,5 16022 J V 120 145 170 3,5 0,5 6324 120 260 55 6324 AV 239 190 120 4 0,5 6324 JV 142 205 260 4 0,5 16024 120 180 19 16024 AV 169 140 120 4 0,5 16024 J V 130 150 180 4 0,5 6326 130 280 58 6326 AV 251 200 130 5 0,5 6326 JV 148 225 280 5 0,5 16026 130 200 22 16026 AV 188 155 130 4 0,5 16026 J V 140 170 200 4 0,5 6328 140 300 62 6328 AV 267 220 140 5 0,5 6328 J V 165 235 300 5 0,5 16028 140 210 22 16028 AV 199 165 140 4 0,5 16028 J V 152 175 210 4 0,5 6330 150 320 65 6330 AV 286 235 150 5 0,5 6330 JV 172 255 320 5 0,5 16030 150 225 24 16030 AV 214 173 150 4 0,5 16030 J V 164 185 225 4 0,5 6332 160 340 68 6332 AV 314 260 160 5 0,5 6332 JV 185 276 340 5 0,5 16032 160 240 25 16032 AV 229 183 160 4 0,5 16032 J V 174 200 240 4 0,5 6334 170 360 72 6334 AV 320 268 170 5 0,5 6334 JV 200 295 360 5 0,5 16034 170 260 28 160 34 AV 248 200 170 4 0,5 160 34 J V 185 215 260 4 0,5 6336 180 380 75 6336 AV 335 280 180 5 0,5 6336 JV 222 330 380 6,5 0,7 16036 180 280 31 160 36 AV 267 220 180 5 0,5 160 36 J V 200 230 280 5 0,5 6338 19 0 400 78 6338 AV 369 285 190 5,8 0,7 6338 JV 222 330 400 6,5 0,7 16038 190 290 31 160 38 AV 275 220 190 5 0,5 160 38 J V 203 243 290 5 0,5 6340 200 420 80 6340 AV 369 285 200 5,3 0,7 6340 JV 260 380 420 7 0,7 16040 200 310 34 16040 AV 286 235 200 5 0,5 16040 J V 220 255 310 5 0,5 6344 220 460 88 6344 JV 260 380 460 7 0,7 16044 220 340 37 16044 AV 314 260 220 5 0,5 16044 J V 250 285 340 5,3 0,5 16048 240 360 37 16048 AV 335 280 240 5 0,5 16048 J V 260 315 360 5,8 0,5 16052 260 400 44 16052 AV 369 285 260 5,8 0,7 16052 J V 290 342 400 5,3 0,7 6300 Z 深溝玉軸受 6300 Z（シール付き）シリーズ 16056 280 420 44 16056 AV 390 345 280 5,3 0,7 16056 J V 310 360 420 7,7 0,7 16060 300 460 50 16060 AV 440 388 300 8 0,7 16060 J V 330 406 460 6,7 0,7 D a B ZAV c ZJV D c h h s d s d i ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 6300 Z 10 35 11 6300 ZAV 30,6 20 10 2 0,3 6300 ZJ V 14,5 27 35 2 0,3 6301 Z 12 37 12 6301 ZAV 32,7 23 12 2 0,3 6301 ZJ V 16 ,4 26 37 2 0,3 6302 Z 15 42 13 6302 ZAV 37,8 26 15 2 0,3 6302 ZJ V 19 32 42 2 0,3 6303 Z 17 47 14 6303 ZAV 41,2 29 17 2 0,3 6303 ZJ V 23 36 47 2 0,3 6304 Z 20 52 15 6304 ZAV 44,8 33 20 2 0,3 6304 ZJ V 25,7 40 52 2,5 0,3 6305 Z 25 62 17 6305 ZAV 54,8 40 25 2,5 0,3 6305 ZJ V 32,2 47 62 2,5 0,3 6306 Z 30 72 19 6306 ZAV 64,8 48 30 2,5 0,3 6306 ZJ V 37, 2 56 72 2,5 0,3 6307 Z 35 80 21 6307 ZAV 71,2 57 35 2,5 0,3 6307 ZJ V 43 ,1 65 80 2,5 0,3 6308 Z 40 90 23 6308 ZAV 82,8 67 40 3 0,3 6308 ZJ V 49 ,1 70 90 3 0,3 6309 Z 45 100 25 6309 ZAV 90,8 75 45 3 0,3 6309 ZJ V 54 81 100 3 0,3 6 310 Z 50 110 27 6 310 ZAV 101,5 85 50 3 0,3 6310 ZJ V 62 86 110 3 0,3 6 311 Z 55 120 29 6 311 ZAV 108 89 55 3 0,3 6311 ZJ V 67 93 120 3 0,3 6 312 Z 60 130 31 6 312 ZAV 117, 5 95 60 3 0,3 6312 ZJ V 73 102 130 3 0,5 6 313 Z 65 140 33 6 313 ZAV 127, 5 100 65 3,5 0,5 6313 ZJ V 77,5 110 140 3,5 0,5 6 314 Z 70 150 35 6 314 ZAV 137 110 70 3,5 0,5 6314 ZJ V 82,6 120 150 3,5 0,5 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 16 17

7000 アンギュラ玉軸受 7000シリーズ 背面側 アンギュラ玉軸受 7200シリーズ 背面側 7200 D D a D a B AVG c JVG c B AVG c JVG D c h h s h h s s d d i d s d i ベアリング ニロスリング ニロスリング ベアリング ニロスリング ニロスリング 形式 d D B 型番 a c d h s 型番 i c D h s 形式 d D B 型番 a c d h s 型番 i c D h s 7000 10 26 8 7000 AVG 23,5 15 10 1,8 0,3 7000 J VG 12,3 22 26 1,8 0,3 7200 10 30 9 7200 AVG 27,5 18 10 1,8 0,3 7200 JVG 13,5 24 30 1,8 0,3 7001 12 28 8 7001 AVG 25,5 17 12 1,8 0,3 7001 J VG 15 23 28 1,8 0,3 7201 12 32 10 7201 AVG 28,1 20 12 1,8 0,3 7201 JVG 14,4 26 32 1,8 0,3 7002 15 32 9 7002 AVG 29,5 21 15 2 0,3 7002 J VG 17, 5 27 32 2 0,3 7202 15 35 11 7202 AVG 31,8 22 15 2 0,3 7202 JVG 17,3 27 35 2 0,3 7003 17 35 10 7003 AVG 32,7 24 17 2 0,3 7003 J VG 19,5 28 35 2 0,3 7203 17 40 12 7203 AVG 35,7 25 17 2 0,3 7203 JVG 20,2 31 40 2 0,3 7004 20 42 12 7004 AVG 36,8 26 20 2 0,3 7004 J VG 24 37 42 2 0,3 7204 20 47 14 7204 AVG 41,2 29 20 2 0,3 7204 JVG 23,2 37 47 2 0,3 7005 25 47 12 7005 AVG 41,8 33,5 25 2,5 0,3 7005 J VG 29 38 47 2,5 0,3 7205 25 52 15 7205 AVG 47 36 25 2,5 0,3 7205 JVG 28 42 52 2,5 0,3 7006 30 55 13 7006 AVG 47, 8 35 30 2,5 0,3 7006 J VG 35 46 55 2,5 0,3 7206 30 62 16 7206 AVG 56,2 44 30 2,5 0,3 7206 JVG 33 49 62 2,5 0,3 7007 35 62 14 7007 AVG 56,2 44 35 2,5 0,3 7007 J VG 40,2 52 62 2,5 0,3 7207 35 72 17 7207 AVG 64,8 48 35 2,5 0,3 7207 JVG 39,2 56 72 2,5 0,3 7008 40 68 15 7008 AVG 62,2 51 40 2,5 0,3 7008 J VG 45,3 57 68 2,5 0,3 7208 40 80 18 7208 AVG 72,7 57 40 3 0,3 7208 JVG 45 65 80 2,5 0,3 7009 45 75 16 7009 AVG 69 55 45 2,5 0,3 7009 J VG 51 63 75 2,5 0,3 7209 45 85 19 7209 AVG 77, 8 61 45 3 0,3 7209 JVG 49,4 68 85 3 0,3 7010 50 80 16 7010 AVG 72,7 57 50 3 0,3 7010 J VG 56 67 80 2,5 0,3 7210 50 90 20 7210 AVG 82,8 67 50 3 0,3 7210 JVG 54,5 72 90 3 0,3 7011 55 90 18 7011 AVG 82,8 67 55 3 0,3 7011 J VG 61,5 74 90 3 0,3 7211 55 100 21 7211 AVG 90,8 75 55 3 0,3 7211 JVG 60 80 100 3 0,3 7012 60 95 18 7012 AVG 88 71 60 3 0,3 7012 J VG 64, 5 80 95 3 0,3 7212 60 110 22 7212 AVG 100,8 85 60 3 0,3 7212 JVG 67 93 110 3 0,3 7013 65 100 18 7013 AVG 90,8 75 65 3 0,3 7013 J VG 70 88 100 3,5 0,3 7213 65 120 23 7213 AVG 110,5 90 65 3 0,3 7213 JVG 72, 5 95 120 3 0,3 7014 70 110 20 7014 AVG 103 83 70 3 0,3 7014 J VG 77 90 110 3 0,3 7214 70 125 24 7214 AVG 115, 8 95 70 3,5 0,3 7214 JVG 76, 5 100 125 3,5 0,3 7015 75 115 20 7015 AVG 108 89 75 3 0,3 7015 J VG 82 95 115 3 0,3 7215 75 130 25 7215 AVG 120,5 100 75 3,5 0,5 7215 JVG 81 105 130 3,5 0,5 7016 80 125 22 7016 AVG 117,5 95 80 3 0,3 7016 J VG 86 ,5 105 125 3 0,3 7216 80 140 26 7216 AVG 129 106 80 3,5 0,5 7216 JVG 87, 2 110 140 3,5 0,5 7017 85 130 22 7017 AVG 123 105 85 3,5 0,5 7017 J VG 91, 5 110 130 3,5 0,5 7217 85 150 28 7217 AVG 138,5 115 85 3,5 0,5 7217 JVG 92,3 117 150 3,5 0,5 7018 90 140 24 7018 AVG 129 106 90 3,5 0,5 7018 J VG 98 118 140 3,5 0,5 7218 90 160 30 7218 AVG 148 124 90 3,5 0,5 7218 JVG 97,8 125 160 3,5 0,5 7219 95 170 32 7219 AVG 157, 5 130 95 3,5 0,5 7219 JVG 103 150 170 3,5 0,5 7220 100 180 34 7220 AVG 167 135 100 4 0,5 7220 JVG 109, 5 160 180 4 0,5 7221 105 190 36 7221 AVG 174 140 105 4 0,5 7221 JVG 115 160 190 4 0,5 7222 110 200 38 7222 AVG 184 150 110 4 0,5 7222 JVG 120 170 200 4 0,5 7000 アンギュラ玉軸受 7000シリーズ 正面側 D a D B AVH c JVH c アンギュラ玉軸受 7200シリーズ 正面側 7200 h h s d s d i D a D ベアリング ニロスリング ニロスリング B AVH c JVH c 形式 d D B 型番 a c d h s 型番 i c D h s h h s 7000 10 26 8 7000 AVH 24,3 15 10 1,8 0,3 7000 J VH 12,3 22 26 1,8 0,3 s d d i 7001 12 28 8 7001 AVH 26,3 17 12 1,8 0,3 7001 J VH 15 23 28 1,8 0,3 7002 15 32 9 7002 AVH 29,5 21 15 2 0,3 7002 J VH 17, 5 27 32 2 0,3 ベアリング ニロスリング ニロスリング 7003 17 35 10 7003 AVH 32,7 24 17 2 0,3 7003 J VH 19, 5 28 35 2 0,3 形式 d D B 型番 a c d h s 型番 i c D h s 7004 20 42 12 7004 AVH 39,5 27 20 2 0,3 7004 J VH 25,7 37 42 2 0,3 7200 10 30 9 7200 AVH 27,5 18 10 1,8 0,3 7200 JVH 14,4 24 30 1,8 0,3 7005 25 47 12 7005 AVH 44,8 33 25 2 0,3 7005 J VH 30,8 40 47 2,5 0,3 7201 12 32 10 7201 AVH 30 20 12 1,8 0,3 7201 JVH 16,4 26 32 1,8 0,3 7006 30 55 13 7006 AVH 51,5 40 30 2,5 0,3 7006 J VH 36,3 47 55 2,5 0,3 7202 15 35 11 7202 AVH 33,8 23 15 2 0,3 7202 JVH 18,6 27 35 2 0,3 7007 35 62 14 7007 AVH 58,8 44 35 2,5 0,3 7007 J VH 42 52 62 2,5 0,3 7203 17 40 12 7203 AVH 38 28 17 2 0,3 7203 JVH 21,5 31 40 2 0,3 7008 40 68 15 7008 AVH 64, 8 48 40 2,5 0,3 7008 J VH 46 57 68 2,5 0,3 7204 20 47 14 7204 AVH 44, 8 33 20 2 0,3 7204 JVH 25,7 37 47 2 0,3 7009 45 75 16 7009 AVH 70,7 54 45 2,5 0,3 7009 J VH 51 63 75 2,5 0,3 7205 25 52 15 7205 AVH 48, 8 35 25 2,5 0,3 7205 JVH 31,5 42 52 2,5 0,3 7010 50 80 16 7010 AVH 77,8 61 50 3 0,3 7010 J VH 56 67 80 2,5 0,3 7206 30 62 16 7206 AVH 58, 8 44 30 2,5 0,3 7206 JVH 36,3 47 62 2,5 0,3 7011 55 90 18 7011 AVH 85, 8 67 55 3 0,3 7011 J VH 64,5 80 90 3 0,3 7207 35 72 17 7207 AVH 67, 8 48 35 2,5 0,3 7207 JVH 43 56 72 2,5 0,3 7012 60 95 18 7012 AVH 90,8 75 60 3 0,3 7012 J VH 70 85 95 3 0,3 7208 40 80 18 7208 AVH 75, 8 54 40 3 0,3 7208 JVH 48 62 80 3 0,3 7013 65 100 18 7013 AVH 95,7 86 65 3 0,3 7013 J VH 72 84 100 3 0,3 7209 45 85 19 7209 AVH 80, 5 60 45 3 0,3 7209 JVH 53 68 85 3 0,3 7014 70 110 20 7014 AVH 104,8 85 70 3 0,3 7014 J VH 77 90 110 3 0,3 7210 50 90 20 7210 AVH 86, 5 64 50 3 0,3 7210 JVH 57, 5 73 90 3 0,3 7015 75 115 20 7015 AVH 110,5 90 75 3 0,3 7015 J VH 82 95 115 3 0,3 7211 55 100 21 7211 AVH 94, 8 75 55 3 0,3 7211 JVH 64 , 5 80 100 3 0,3 7016 80 125 22 7016 AVH 120,5 100 80 3,5 0,5 7016 J VH 86,5 105 125 3 0,3 7212 60 110 22 7212 AVH 105, 8 84 60 3 0,3 7212 JVH 70 85 110 3 0,3 7017 85 130 22 7017 AVH 124,8 94 85 3,5 0,5 7017 J VH 91, 5 110 130 3,5 0,5 7213 65 120 23 7213 AVH 114 , 8 88 65 3 0,3 7213 JVH 74 ,5 95 120 3 0,3 7018 90 140 24 7018 AVH 137 110 90 3,5 0,5 7018 J VH 98 118 140 3,5 0,5 7214 70 125 24 7214 AVH 119, 8 90 70 3,5 0,3 7214 JVH 79, 5 102 125 3,5 0,3 7215 75 130 25 7215 AVH 124 , 8 94 75 3,5 0,5 7215 JVH 85 105 130 3,5 0,5 7216 80 140 26 7216 AVH 133, 5 100 80 3,5 0,5 7216 JVH 92 112 140 3,5 0,5 7217 85 150 28 7217 AVH 143, 5 110 85 3,5 0,5 7217 JVH 98 125 150 3,5 0,5 7218 90 160 30 7218 AVH 153, 5 115 90 3,5 0,5 7218 JVH 103 125 160 3,5 0,5 7219 95 170 32 7219 AVH 162 123 95 3,5 0,5 7219 JVH 110 137 170 3,5 0,5 7220 100 180 34 7220 AVH 172 130 100 4 0,5 7220 JVH 115 145 180 4 0,5 7221 105 190 36 7221 AVH 183 140 105 4 0,5 7221 JVH 119, 5 158 190 4 0,5 7222 110 200 38 7222 AVH 192 155 110 4 0,5 7222 JVH 125,5 165 200 4 0,5 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 *CAD図面はwww.traceparts. com/jaにアクセスし、NILOS-RINGで検索しダウンロードできます。 18 19
