ハンドル、グリルガード付きで消防車への搭載に最適です。
KDG40をベースにハンドル・グリルガードを装着したモデルです。配光角度は広角/狭角の２種類。ハンドル操作で照らしたい場所を即座に照射可能です。
【特徴】
■ハンドル＆グリルガード付LED投光器
■高品位ステンレスグリルを採用
■HID投光器同等サイズ以下の小型設計で容易に代替可能
■頑丈なアルミダイカストボディーを採用
このカタログについて
| ドキュメント名 | 消防車輌向けLED投光器【KDG40-H/HG】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 776.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

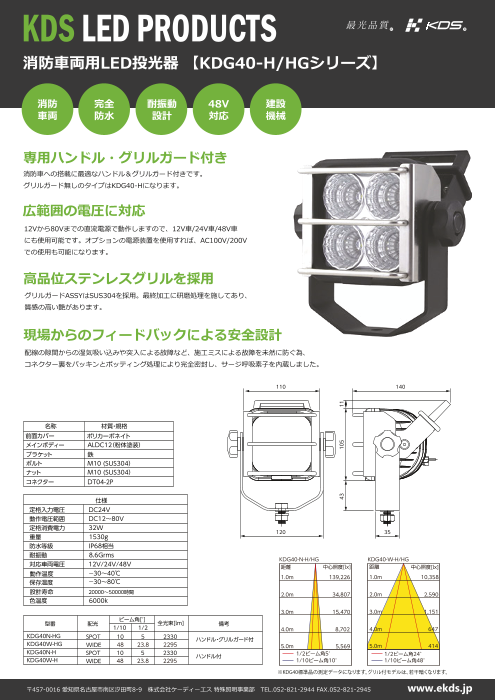

Page1
KDS LED PRODUCTS R R
消防車両用LED投光器 【KDG40-H/HGシリーズ】
消防 完全 耐振動 48V 建設
車両 防水 設計 対応 機械
専用ハンドル・グリルガード付き
消防車への搭載に最適なハンドル＆グリルガード付きです。
グリルガード無しのタイプはKDG40-Hになります。
広範囲の電圧に対応
12Vから80Vまでの直流電源で動作しますので、12V車/24V車/48V車
にも使用可能です。オプションの電源装置を使用すれば、AC100V/200V
での使用も可能になります。
高品位ステンレスグリルを採用
グリルガードASSYはSUS304を採用。最終加工に研磨処理を施してあり、
質感の高い艶があります。
現場からのフィードバックによる安全設計
配線の隙間からの湿気吸い込みや突入による故障など、施工ミスによる故障を未然に防ぐ為、
コネクター裏をパッキンとポッティング処理により完全密封し、サージ呼吸素子を内蔵しました。
110 140
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット 鉄
ボルト M10 (SUS304）
ナット M10 (SUS304）
コネクター DT04-2P
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～80V
定格消費電力 32W 120 35
重量 1530g
防水等級 IP68相当
耐振動 8.6Grms KDG40-N-H/HG KDG40-W-H/HG
距離 中心照度 [lx] 距離 中心照度 [lx]
対応車両電圧 12V/24V/48V
動作温度 －30～40℃ 1.0m 139,226 1.0m 10,358
保存温度 －30～80℃
設計寿命 ２００００～５００００時間 2.0m 34,807 2.0m 2,590
色温度 6000k
3.0m 15,470 3.0m 1,151
ビーム角[°]
型番 配光 全光束[lm]
1/10 1/2 備考
KDG40N-HG SPOT 10 5 2330 4.0m 8,702 4.0m 647
ハンドル・グリルガード付
KDG40W-HG WIDE 48 23.8 2295
KDG40N-H SPOT 10 5 2330 5.0m 5,569 5.0m 414
KDG40W-H ハンドル付
WIDE 48 23.8 2295 1/2ビーム角5° 1/10ビーム角10° 1/2ビーム角24° 1/10ビーム角48°
※KDG40標準品の測定データになります。グリル付モデルは、若干暗くなります。
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
43 105 11
