信号炎管からの代替に最適なLED。
列車や車両に常備の発煙筒（信号炎管）は保管状態により湿気などで緊急時に着火出来ない恐れがあり、使用期限も５年と定められていますが、本製品は乾電池を使用している為、電池の保存期限で電池交換をすれば繰り返し使用出来、結果低コストになります。
【特徴】
■鉄道用信号炎管と同等サイズ
■２方向への警告が可能
■密封構造＆機械式スイッチの採用で長期保存が可能
■保線作業・軌陸車での作業の安全確保に
このカタログについて
| ドキュメント名 | LED緊急信号発光器【KDE1シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 4Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |

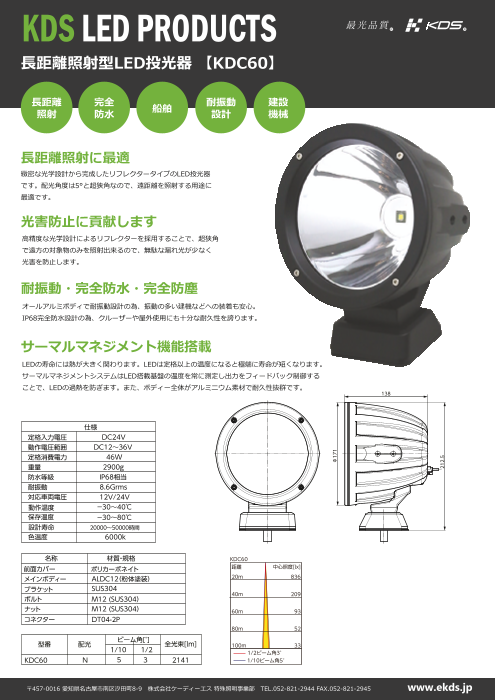

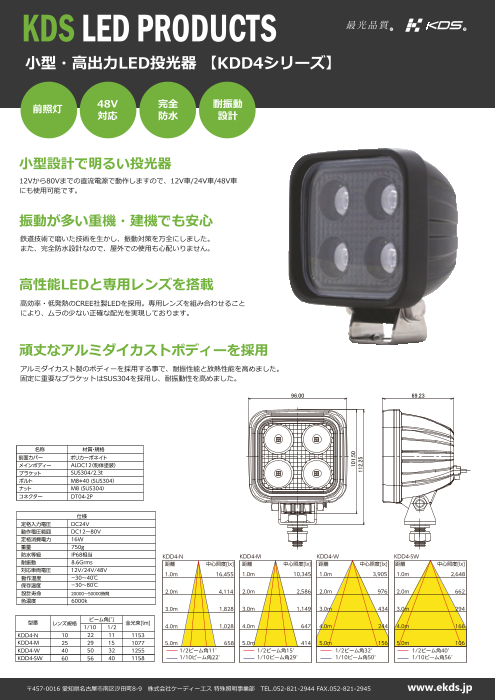

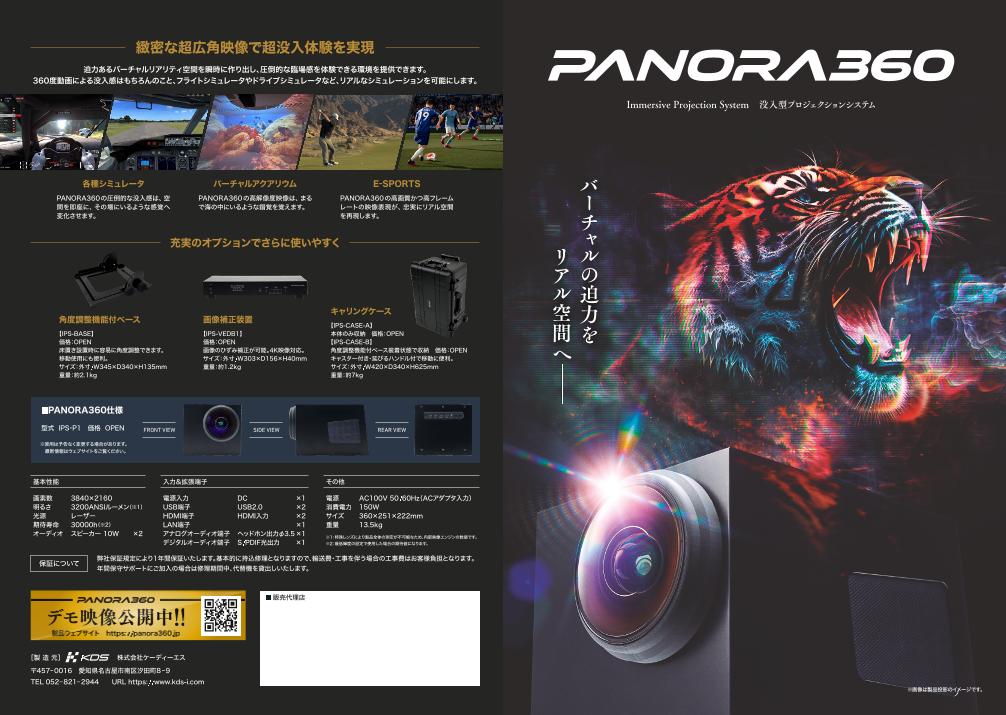

この企業の関連カタログ
このカタログの内容

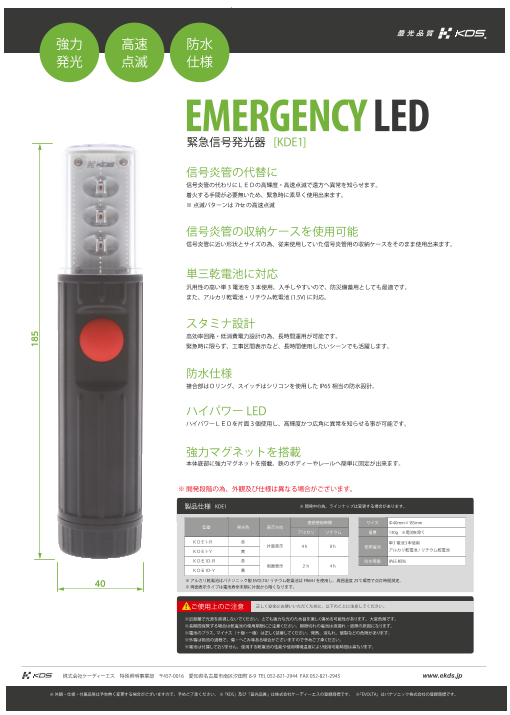

Page1
強力 高速 防水
発光 点滅 仕様
EMERGENCY LED
緊急信号発光器 [KDE1]
信号炎管の代替に
信号炎管の代わりにＬＥＤの高輝度・高速点滅で遠方へ異常を知らせます。
着火する手間が必要無いため、緊急時に素早く使用出来ます。
※ 点滅パターンは 7Hz の高速点滅
信号炎管の収納ケースを使用可能
信号炎管に近い形状とサイズの為、従来使用していた信号炎管用の収納ケースをそのまま使用出来ます。
単三乾電池に対応
汎用性の高い単 3電池を 3本使用。入手しやすいので、防災備蓄用としても最適です。
また、アルカリ乾電池・リチウム乾電池 (1.5V) に対応。
スタミナ設計
高効率回路・低消費電力設計の為、長時間運用が可能です。
緊急時に限らず、工事区間表示など、長時間使用したいシーンでも活躍します。
防水仕様
接合部はＯリング、スイッチはシリコンを使用した IP65 相当の防水設計。
ハイパワー LED
ハイパワーＬＥＤを片面３個使用し、高輝度かつ広角に異常を知らせる事が可能です。
強力マグネットを搭載
本体底部に強力マグネットを搭載。鉄のボディーやレールへ簡単に固定が出来ます。
※ 開発段階の為、外観及び仕様は異なる場合がございます。
製品仕様 KDE1 ※ 開発中の為、ラインナップは変更する場合があります。
連続使用時間 サイズ Φ40mm×185mm
型番 発光色 表示方向
アルカリ リチウム 重量 130g ※電池を除く
ＫＤＥ1-Ｒ 赤 単3電池3本使用
片面表示 4ｈ 8ｈ 使用電池
ＫＤＥ1-Ｙ 黄 アルカリ乾電池 /リチウム乾電池
ＫＤＥ1D-Ｒ 赤 防水等級 IP65 相当
両面表示 ２ｈ 4ｈ
ＫＤＥ1D-Ｙ 黄
40 ※ アルカリ乾電池はパナソニック製 EVOLTA/ リチウム乾電池は FR6HJ を使用し、周囲温度 25℃環境で点灯時間測定。
※ 両面表示タイプは電池寿命末期に片面から暗くなります。
! ご使用上のご注意 正しく安全にお使いいただくために、以下のことに注意してください。
※近距離で光源を直視しないでください。とても強力な光のため目を激しく傷める可能性があります。大変危険です。
※長期間保管する場合は乾電池の使用期限にご注意ください。期限切れの電池は液漏れ・故障の原因になります。
※電池のプラス、 マイナス（＋極・－極）は正しく装着してください。発熱、液もれ、破裂などの危険があります。
※外箱は物流の過程で、傷・へこみ等ある場合がございますので予めご了承ください。
※電池は付属しておりません。使用する乾電池の性能や使用環境温度により使用可能時間は異なります。
株式会社ケーディーエス 特殊照明事業部 〒457-0016 愛知県名古屋市南区汐田町 8-9 TEL 052-821-2944 FAX 052-821-2945 www.ekds.jp
※ 外観・仕様・付属品等は予告無く変更する場合がございますので、予めご了承ください。 ※「 KDS」及び「最光品質」は株式会社ケーディーエスの登録商標です。 ※「EVOLTA」はパナソニック株式会社の登録商標です。
185
