鉄道保線車輌に実績豊富な小型LED投光器。完全防水・耐振動設計のため、重機車輌への搭載にも最適です。
小型で軽量な20W型LED投光器。従来のシールドビーム同等サイズで代替用として最適。
【特徴】
■高性能照明用LED”CREE XP-E2”を搭載
■鉄道保線車両への搭載で実証された高い耐久性
■サーマルマネジメント機能＆アルミフィンボディーの安心設計
■オプションの電源装置でAC100V/200Vにも対応可能
このカタログについて
| ドキュメント名 | 重機・車載用LED投光器【KWL20シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

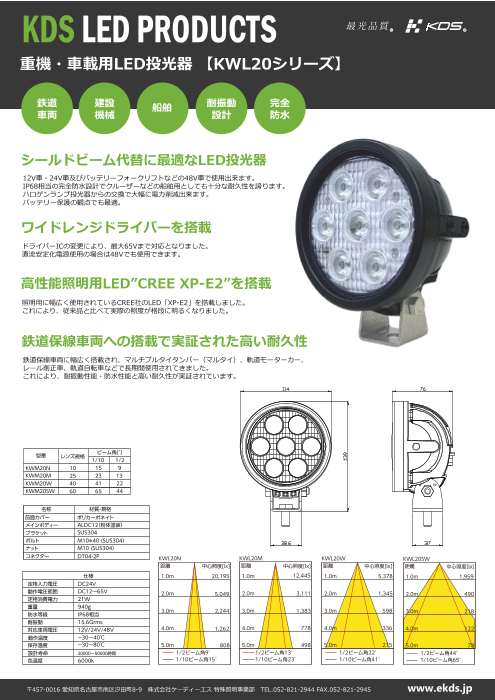

Page1
KDS LED PRODUCTS R R
重機・車載用LED投光器 【KWL20シリーズ】
鉄道 建設 船舶 耐振動 完全
車両 機械 設計 防水
シールドビーム代替に最適なLED投光器
12V車・24V車及びバッテリーフォークリフトなどの48V車で使用出来ます。
IP68相当の完全防水設計でクルーザーなどの船舶用としても十分な耐久性を誇ります。
ハロゲンランプ投光器からの交換で大幅に電力削減出来ます。
バッテリー保護の観点でも最適。
ワイドレンジドライバーを搭載
ドライバーICの変更により、最大65Vまで対応となりました。
直流安定化電源使用の場合は48Vでも使用できます。
高性能照明用LED”CREE XP-E2”を搭載
照明用に幅広く使用されているCREE社のLED「XP-E2」を搭載しました。
これにより、従来品と比べて実際の照度が格段に明るくなりました。
鉄道保線車両への搭載で実証された高い耐久性
鉄道保線車両に幅広く搭載され、マルチプルタイタンパー（マルタイ）、軌道モーターカー、
レール削正車、軌道自転車などで長期間使用されてきました。
これにより、耐振動性能・防水性能と高い耐久性が実証されています。
型番 ビーム角[°]
レンズ規格 1/10 1/2
KWM20N 10 15 9
KWM20M 25 23 13
KWM20W 40 41 22
KWM20SW 60 65 44
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット SUS304
ボルト M10＊40 (SUS304）
ナット M10 (SUS304）
コネクター DT04-2P
KWL20N KWL20M KWL20W KWL20SW
距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
仕様
定格入力電圧 DC24V 1.0m 20,195 1.0m 12,445 1.0m 5,378 1.0m 1,959
動作電圧範囲 DC12～65V
定格消費電力 21W 2.0m 5,049 2.0m 3,111 2.0m 1,345 2.0m 490
重量 940g
防水等級 IP68相当
3.0m 2,244 3.0m 1,383 3.0m 598 3.0m 218
耐振動 15.6Grms
対応車両電圧 12V/24V/48V
動作温度 －30～40℃ 4.0m 1,262 4.0m 778 4.0m 336 4.0m 122
保存温度 －30～80℃
設計寿命 ２００００～５００００時間 5.0m 808 5.0m 498 5.0m 215 5.0m 78
色温度 6000k 1/2ビーム角9° 1/10ビーム角15° 1/2ビーム角13° 1/10ビーム角23° 1/2ビーム角22° 1/10ビーム角41° 1/2ビーム角44° 1/10ビーム角65°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
