汎用性の高いレンズタイプ投光器。小型設計で耐振動のため、鉄道車輌、重機車輌にも最適です。
配光角度は3種類。耐衝撃設計で振動の多い重機やフォークリフトなどへの装着にも安心。 12Vから48Vのバッテリーまたは直流電源で動作しますので、12V車、24V車、48V車でマルチに使用出来ます。
【特徴】
■高性能LEDと専用レンズを搭載
■頑丈なアルミダイカストボディーを採用
■現場からのフィードバックによる安全設計
■オプションの電源装置でAC100V/200Vにも対応可能
このカタログについて
| ドキュメント名 | 小型・高輝度LED投光器【KDI40シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 238Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

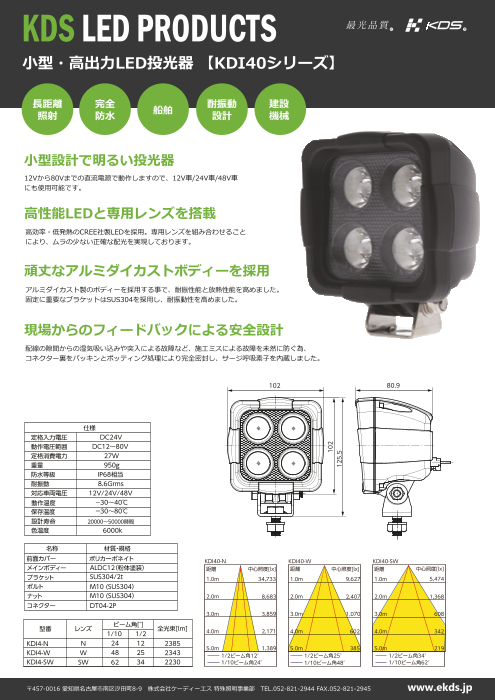

Page1
KDS LED PRODUCTS R R
小型・高出力LED投光器 【KDI40シリーズ】
長距離 完全 耐振動 建設
照射 防水 船舶 設計 機械
小型設計で明るい投光器
12Vから80Vまでの直流電源で動作しますので、12V車/24V車/48V車
にも使用可能です。
高性能LEDと専用レンズを搭載
高効率・低発熱のCREE社製LEDを採用。専用レンズを組み合わせること
により、ムラの少ない正確な配光を実現しております。
頑丈なアルミダイカストボディーを採用
アルミダイカスト製のボディーを採用する事で、耐振性能と放熱性能を高めました。
固定に重要なブラケットはSUS304を採用し、耐振動性を高めました。
現場からのフィードバックによる安全設計
配線の隙間からの湿気吸い込みや突入による故障など、施工ミスによる故障を未然に防ぐ為、
コネクター裏をパッキンとポッティング処理により完全密封し、サージ呼吸素子を内蔵しました。
102 80.9
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～80V
定格消費電力 27W
重量 950g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V/48V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
名称 材質・規格 KDI40-N KDI40-W KDI40-SW
前面カバー ポリカーボネイト 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
メインボディー ALDC12（粉体塗装）
ブラケット SUS304/2t 1.0m 34,733 1.0m 9,627 1.0m 5,474
ボルト M10 (SUS304）
ナット M10 (SUS304） 2.0m 8,683 2.0m 2,407 2.0m 1,368
コネクター DT04-2P
3.0m 3,859 3.0m 1,070 3.0m 608
型番 レンズ ビーム角[°] 全光束[lm]
1/10 1/2 4.0m 2,171 4.0m 602 4.0m 342
KDI4-N N 24 12 2385
KDI4-W W 48 25 2343 5.0m 1,389 5.0m 385 5.0m 219
KDI4-SW SW 62 34 2230 1/2ビーム角12° 1/10ビーム角24° 1/2ビーム角25° 1/10ビーム角48° 1/2ビーム角34° 1/10ビーム角62°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
102
125.5
