KDG90シリーズの濃霧灯タイプです。
小型で明るいLED濃霧灯。雪国での除雪作業に役立ちます。
電圧フリーでDC12V車、24V車、48V車にも対応。
山間部の濃霧での重機作業や、雪国での除雪車に最適な小型LED濃霧灯です。
【特長】
■霧の多い環境下で抜群の視認性を実現します
■電圧フリーでDC12V～48V車に対応
■IP68相当の完全防水設計。湿度100％でも使用可能
■頑丈なアルミダイカストボディー＆フィンレス構造
■電圧変動にも素早く対応する高性能ドライバを搭載
このカタログについて
| ドキュメント名 | 重機・車載用LED濃霧灯【KDG90-Yシリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 246.1Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

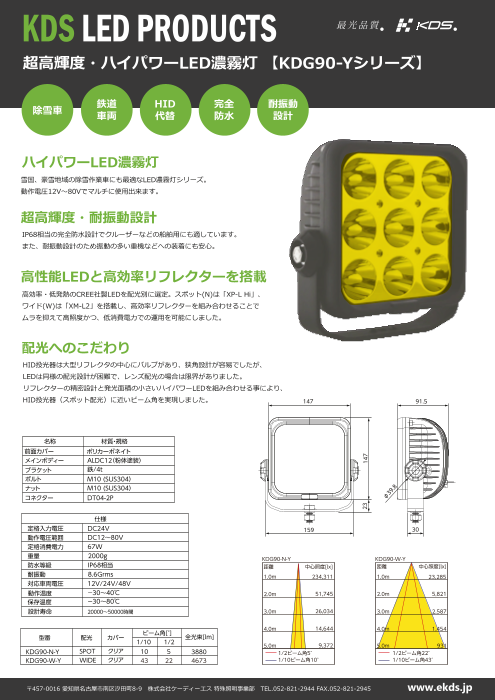

Page1
KDS LED PRODUCTS R R
超高輝度・ハイパワーLED濃霧灯 【KDG90-Yシリーズ】
除雪車 鉄道 HID 完全 耐振動
車両 代替 防水 設計
ハイパワーLED濃霧灯
雪国、豪雪地域の除雪作業車にも最適なLED濃霧灯シリーズ。
動作電圧12V～80Vでマルチに使用出来ます。
超高輝度・耐振動設計
IP68相当の完全防水設計でクルーザーなどの船舶用にも適しています。
また、耐振動設計のため振動の多い重機などへの装着にも安心。
高性能LEDと高効率リフレクターを搭載
高効率・低発熱のCREE社製LEDを配光別に選定。スポット(N)は「XP-L Hi」、
ワイド(W)は「XM-L2」を搭載し、高効率リフレクターを組み合わせることで
ムラを抑えて高照度かつ、低消費電力での運用を可能にしました。
配光へのこだわり
HID投光器は大型リフレクタの中心にバルブがあり、狭角設計が容易でしたが、
LEDは同様の配光設計が困難で、レンズ配光の場合は限界がありました。
リフレクターの精密設計と発光面積の小さいハイパワーLEDを組み合わせる事により、
HID投光器（スポット配光）に近いビーム角を実現しました。 147 91.5
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット 鉄/4t
ボルト M10 (SUS304）
ナット M10 (SUS304）
コネクター DT04-2P
仕様
定格入力電圧 DC24V 159 30
動作電圧範囲 DC12～80V
定格消費電力 67W
重量 2000g KDG90-N-Y KDG90-W-Y
距離 中心照度 [lx] 距離 中心照度 [lx]
防水等級 IP68相当
耐振動 8.6Grms 1.0m 234,311 1.0m 23,285
対応車両電圧 12V/24V/48V
動作温度 －30～40℃ 2.0m 51,745 2.0m 5,821
保存温度 －30～80℃
設計寿命 ２００００～５００００時間 3.0m 26,034 3.0m 2,587
ビーム角[°] 4.0m 14,644 4.0m 1,454
型番 配光 カバー 全光束[lm]
1/10 1/2
KDG90-N-Y SPOT クリア 10 5 3880 5.0m 9,372 5.0m 931
KDG90-W-Y WIDE クリア 43 22 4673 1/2ビーム角5° 1/10ビーム角10° 1/2ビーム角22° 1/10ビーム角43°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
23 147
φ39.8
