KDG40シリーズに高強度ブラケットを採用した特別モデル。
多点支持ブラケットで強固な取付が可能。振動の多い車輌への搭載に最適です。
【特長】
■多点支持を可能にしたブラケットを搭載
■高性能LEDと高効率リフレクターを搭載
■耐震動・完全防水・完全防塵・直流駆動
■耐振動設計の小型肉厚アルミダイカストボディー
このカタログについて
| ドキュメント名 | 多点支持ブラケット採用LED投光器【KDG40-Xシリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 169.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

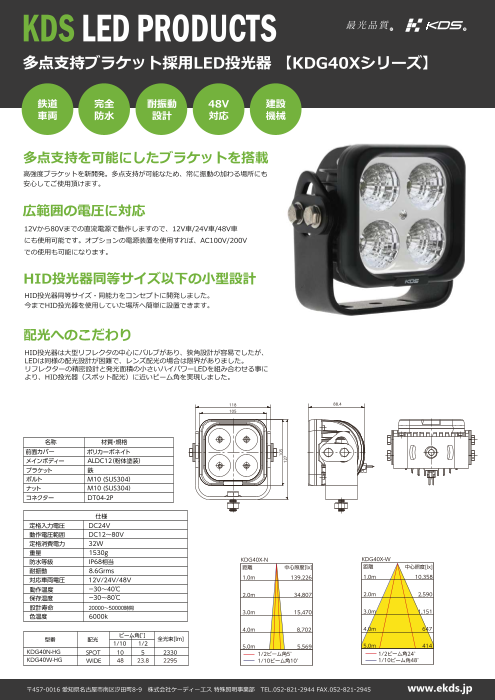

Page1
KDS LED PRODUCTS R R
多点支持ブラケット採用LED投光器 【KDG40Xシリーズ】
鉄道 完全 耐振動 48V 建設
車両 防水 設計 対応 機械
多点支持を可能にしたブラケットを搭載
高強度ブラケットを新開発。多点支持が可能なため、常に振動の加わる場所にも
安心してご使用頂けます。
広範囲の電圧に対応
12Vから80Vまでの直流電源で動作しますので、12V車/24V車/48V車
にも使用可能です。オプションの電源装置を使用すれば、AC100V/200V
での使用も可能になります。
HID投光器同等サイズ以下の小型設計
HID投光器同等サイズ・同能力をコンセプトに開発しました。
今までHID投光器を使用していた場所へ簡単に設置できます。
配光へのこだわり
HID投光器は大型リフレクタの中心にバルブがあり、狭角設計が容易でしたが、
LEDは同様の配光設計が困難で、レンズ配光の場合は限界がありました。
リフレクターの精密設計と発光面積の小さいハイパワーLEDを組み合わせる事に
より、HID投光器（スポット配光）に近いビーム角を実現しました。
118 88.4
105
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット 鉄
ボルト M10 (SUS304）
ナット M10 (SUS304）
コネクター DT04-2P
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～80V
定格消費電力 32W
重量 1530g KDG40X-N KDG40X-W
防水等級 IP68相当 距離 中心照度 [lx] 距離 中心照度 [lx]
耐振動 8.6Grms 1.0m 139,226 1.0m 10,358
対応車両電圧 12V/24V/48V
動作温度 －30～40℃
2.0m 34,807 2.0m 2,590
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k 3.0m 15,470 3.0m 1,151
ビーム角[°] 4.0m 8,702 4.0m 647
型番 配光 全光束[lm]
1/10 1/2
KDG40N-HG SPOT 10 5 2330 5.0m 5,569 5.0m 414
KDG40W-HG WIDE 48 23.8 2295 1/2ビーム角5° 1/10ビーム角10° 1/2ビーム角24° 1/10ビーム角48°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
105
127
