汎用性の高い丸型レンズタイプ投光器。小型設計で重機車輌の前照灯にも最適。
耐衝撃設計で振動の多い重機やフォークリフトなどへの装着にも安心。 12Vから48Vのバッテリーまたは直流電源で動作しますので、12V車、24V車、48V車でマルチに使用出来ます。
IP68相当の完全防水設計でクルーザーなどの船舶用としても十分な耐久性を誇ります。
【特長】
■丸形レンズ採用の8LEDタイプ
■レンズタイプなので照度ムラが少なく、範囲外へのグレアも少ない
■耐振動設計の小型肉厚アルミダイカストボディー
■12/24/48V車に対応。DC12～70Vのワイドレンジでの使用が可能
■電圧変動にも素早く対応する高性能ドライバを搭載
このカタログについて
| ドキュメント名 | 小型LED投光器【KDL8シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 201.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

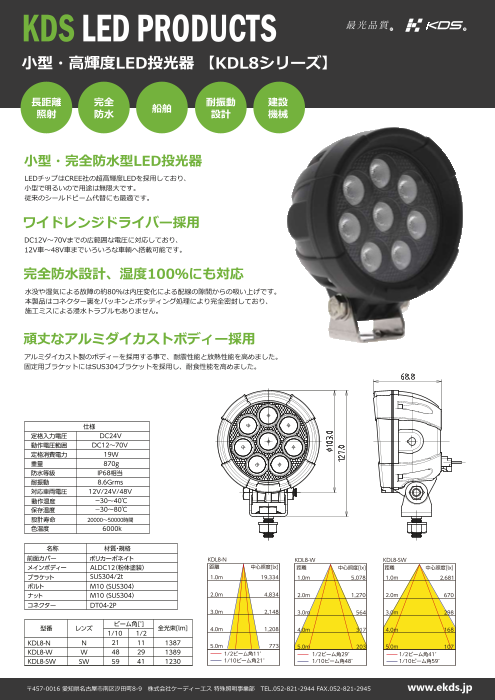

Page1
KDS LED PRODUCTS R R
小型・高輝度LED投光器 【KDL8シリーズ】
長距離 完全 船舶 耐振動 建設
照射 防水 設計 機械
小型・完全防水型LED投光器
LEDチップはCREE社の超高輝度LEDを採用しており、
小型で明るいので用途は無限大です。
従来のシールドビーム代替にも最適です。
ワイドレンジドライバー採用
DC12V～70Vまでの広範囲な電圧に対応しており、
12V車～48V車までいろいろな車輌へ搭載可能です。
完全防水設計、湿度100％にも対応
水没や湿気による故障の約80％は内圧変化による配線の隙間からの吸い上げです。
本製品はコネクター裏をパッキンとポッティング処理により完全密封しており、
施工ミスによる浸水トラブルもありません。
頑丈なアルミダイカストボディー採用
アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。
固定用ブラケットにはSUS304ブラケットを採用し、耐食性能を高めました。
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～70V
定格消費電力 19W
重量 870g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V/48V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
名称 材質・規格
KDL8-N KDL8-W KDL8-SW
前面カバー ポリカーボネイト 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
メインボディー ALDC12（粉体塗装）
1.0m 19,334 1.0m 5,078 1.0m 2,681
ブラケット SUS304/2t
ボルト M10 (SUS304）
ナット M10 (SUS304） 2.0m 4,834 2.0m 1,270 2.0m 670
コネクター DT04-2P
3.0m 2,148 3.0m 564 3.0m 298
型番 レンズ ビーム角[°] 全光束[lm]
1/10 1/2 4.0m 1,208 4.0m 317 4.0m 168
KDL8-N N 21 11 1387
KDL8-W W 48 29 1389 5.0m 773 5.0m 203 5.0m 107
KDL8-SW SW 59 41 1230 1/2ビーム角11° 1/10ビーム角21° 1/2ビーム角29° 1/10ビーム角48° 1/2ビーム角41° 1/10ビーム角59°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
