頑丈な特殊ブラケット採用で鉄道保線車輌への搭載に最適
【特長】
■高強度ブラケット採用
■小型・高効率なLED投光器
■スポット、ワイド、スーパーワイドの３種類をラインアップ
■12/24/48V車に対応。DC12～80Vのワイドレンジでの使用が可能
■電圧変動にも素早く対応する高性能ドライバを搭載
このカタログについて
| ドキュメント名 | 高強度ブラケット採用 小型LED投光器【KDF4HD-N/W/F】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 170.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

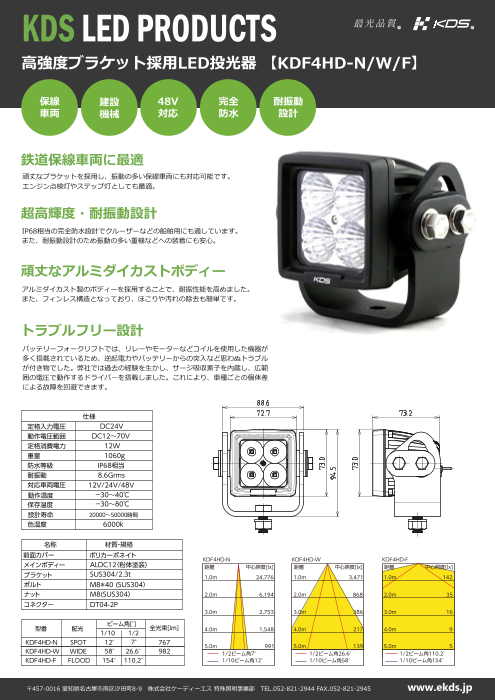

Page1
KDS LED PRODUCTS R R R R
高強度ブラケット採用LED投光器 【KDF4HD-N/W/F】
保線 建設 48V 完全 耐振動
車両 機械 対応 防水 設計
鉄道保線車両に最適
頑丈なブラケットを採用し、振動の多い保線車両にも対応可能です。
エンジン点検灯やステップ灯としても最適。
超高輝度・耐振動設計
IP68相当の完全防水設計でクルーザーなどの船舶用にも適しています。
また、耐振動設計のため振動の多い重機などへの装着にも安心。
頑丈なアルミダイカストボディー
アルミダイカスト製のボディーを採用することで、耐振性能を高めました。
また、フィンレス構造となっており、ほこりや汚れの除去も簡単です。
トラブルフリー設計
バッテリーフォークリフトでは、リレーやモーターなどコイルを使用した機器が
多く搭載されているため、逆起電力やバッテリーからの突入など思わぬトラブル
が付き物でした。弊社では過去の経験を生かし、サージ吸収素子を内蔵し、広範
囲の電圧で動作するドライバーを搭載しました。これにより、車種ごとの個体差
による故障を回避できます。
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～70V
定格消費電力 12W
重量 1060g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V/48V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
名称 材質・規格
前面カバー ポリカーボネイト KDF4HD-N KDF4HD-W KDF4HD-F
距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
メインボディー ALDC12（粉体塗装）
ブラケット SUS304/2.3t 1.0m 24,776 1.0m 3,471 1.0m 142
ボルト M8＊40 (SUS304）
ナット M8(SUS304） 2.0m 6,194 2.0m 868 2.0m 35
コネクター DT04-2P
3.0m 2,753 3.0m 386 3.0m 16
ビーム角[°]
型番 配光 全光束[lm]
1/10 1/2 4.0m 1,548 4.0m 217 4.0m 9
KDF4HD-N SPOT 12° 7° 767
KDF4HD-W WIDE 58° 26.6° 982 5.0m 991 5.0m 139 5.0m 5
KDF4HD-F FLOOD 154° 110.2° 1/2ビーム角7° 1/10ビーム角12° 1/2ビーム角26.6° 1/10ビーム角58° 1/2ビーム角110.2° 1/10ビーム角154°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
