小型で明るいLED濃霧灯。雪国での除雪作業に役立ちます。
電圧フリーでDC12V車、24V車、48V車にも対応。
山間部の濃霧での重機作業や、雪国の除雪車への搭載にも最適な小型LED濃霧灯です。
【特長】
■高効率（低消費電力・高輝度）を実現
■電圧フリーでDC12V～48V車に対応
■IP68相当の完全防水設計。湿度100％でも使用可能
■頑丈なアルミダイカストボディー＆フィンレス構造
■電圧変動にも素早く対応する高性能ドライバを搭載
このカタログについて
| ドキュメント名 | 小型LED濃霧灯【KDF9-Yシリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

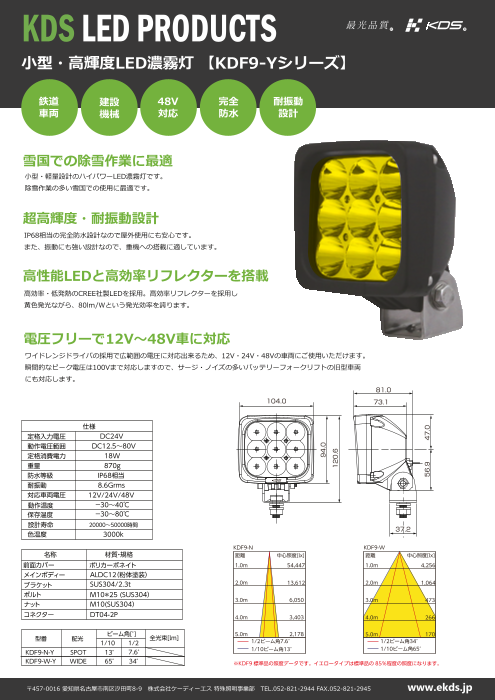

Page1
KDS LED PRODUCTS R R
小型・高輝度LED濃霧灯 【KDF9-Yシリーズ】
鉄道 建設 48V 完全 耐振動
車両 機械 対応 防水 設計
雪国での除雪作業に最適
小型・軽量設計のハイパワーLED濃霧灯です。
除雪作業の多い雪国での使用に最適です。
超高輝度・耐振動設計
IP68相当の完全防水設計なので屋外使用にも安心です。
また、振動にも強い設計なので、重機への搭載に適しています。
高性能LEDと高効率リフレクターを搭載
高効率・低発熱のCREE社製LEDを採用。高効率リフレクターを採用し
黄色発光ながら、80lm/Wという発光効率を誇ります。
電圧フリーで12V～48V車に対応
ワイドレンジドライバの採用で広範囲の電圧に対応出来るため、12V・24V・48Vの車両にご使用いただけます。
瞬間的なピーク電圧は100Vまで対応しますので、サージ・ノイズの多いバッテリーフォークリフトの旧型車両
にも対応します。
81.0
104.0 73.1
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12.5～80V
定格消費電力 18W
重量 870g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V/48V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 3000k 37.2
KDF9-N KDF9-W
名称 材質・規格 距離 中心照度 [lx] 距離 中心照度 [lx]
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装） 1.0m 54,447 1.0m 4,256
ブラケット SUS304/2.3t
ボルト M10＊25 (SUS304） 2.0m 13,612 2.0m 1,064
ナット M10(SUS304）
コネクター DT04-2P 3.0m 6,050 3.0m 473
ビーム角[°] 4.0m 3,403 4.0m 266
型番 配光 全光束[lm]
1/10 1/2
KDF9-N-Y SPOT 13° 7.6° 5.0m 2,178 5.0m 170
KDF9-W-Y WIDE 65° 34° 1/2ビーム角7.6° 1/10ビーム角13° 1/2ビーム角34° 1/10ビーム角65°
※KDF9標準品の照度データです。イエロータイプは標準品の 85％程度の照度になります。
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
94.0
120.6
56.9 47.0
