長距離（遠距離）照射可能なLED投光器。海上での保安用途にも活躍します。
緻密な光学設計から完成したリフレクタータイプのLED投光器です。 配光角度は5°(1/10ビーム角)と超狭角なので、遠距離をピンポイントで照射する用途に最適。
【特長】
■長距離（遠距離）照射可能なLED投光器
■光害防止に貢献します
■耐震動・完全防水・完全防塵・直流駆動
■サーマルマネジメント機能＆オールアルミボディーの安心設計
■頑丈・小型設計で用途は無限大
このカタログについて
| ドキュメント名 | 長距離照射型LED投光器【KDC60】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

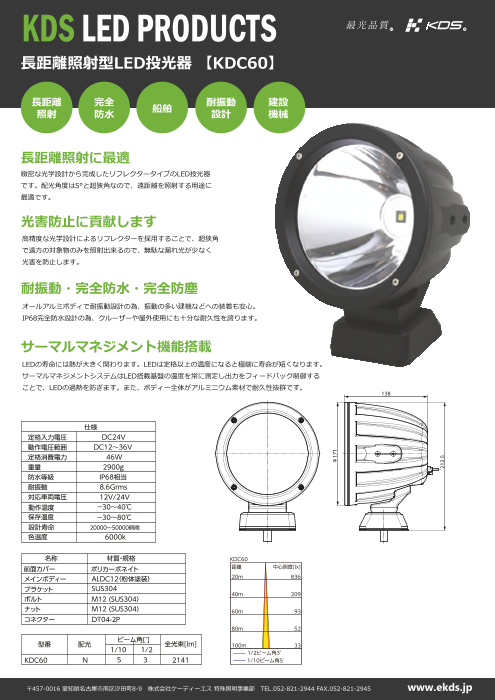

Page1
KDS LED PRODUCTS R R
長距離照射型LED投光器 【KDC60】
長距離 完全
照射 防水 船舶 耐振動 建設
設計 機械
長距離照射に最適
緻密な光学設計から完成したリフレクタータイプのLED投光器
です。配光角度は5°と超狭角なので、遠距離を照射する用途に
最適です。
光害防止に貢献します
高精度な光学設計によるリフレクターを採用することで、超狭角
で遠方の対象物のみを照射出来るので、無駄な漏れ光が少なく
光害を防止します。
耐振動・完全防水・完全防塵
オールアルミボディで耐振動設計の為、振動の多い建機などへの装着も安心。
IP68完全防水設計の為、クルーザーや屋外使用にも十分な耐久性を誇ります。
サーマルマネジメント機能搭載
LEDの寿命には熱が大きく関わります。LEDは定格以上の温度になると極端に寿命が短くなります。
サーマルマネジメントシステムはLED搭載基盤の温度を常に測定し出力をフィードバック制御する
ことで、LEDの過熱を防ぎます。また、ボディー全体がアルミニウム素材で耐久性抜群です。
138
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～36V
定格消費電力 46W
重量 2900g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
KDC60
名称 材質・規格 距離 中心照度 [lx]
前面カバー ポリカーボネイト 20m 836
メインボディー ALDC12（粉体塗装）
ブラケット SUS304 40m 209
ボルト M12 (SUS304）
ナット M12 (SUS304） 60m 93
コネクター DT04-2P
80m 52
型番 配光 ビーム角[°] 全光束[lm]
1/10 1/2 100m 33
KDC60 N 5 3 2141 1/2ビーム角3° 1/10ビーム角5°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
Φ171
212.5
