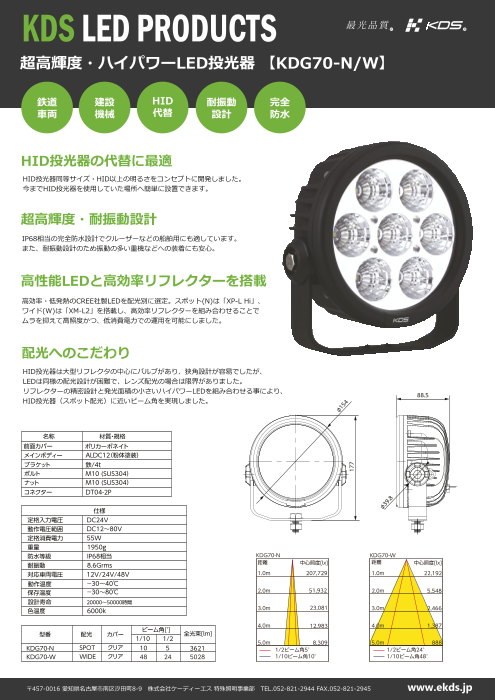

高出力LED投光器【KDG70-N/W】

KDS LED PRODUCTS R R 超高輝度・ハイパワーLED投光器 【KDG70-N/W】 鉄道 建設 HID 耐振動 完全 車両 機械 代替 設計 防水 HID投光器の代替に最適 HID投光器同等サイズ・HID以上の明るさをコンセプトに開発しました。 今までHID投光器を使用していた場所へ簡単に設置できます。 超高輝度・耐振動設計 IP68相当の完全防水設計でクルーザーなどの船舶用にも適しています。 また、耐振動設計のため振動の多い重機などへの装着にも安心。 高性能LEDと高効率リフレクターを搭載 高効率・低発熱のCREE社製LEDを配光別に選定。スポット(N)は「XP-L Hi」、 ワイド(W)は「XM-L2」を搭載し、高効率リフレクターを組み合わせることで ムラを抑えて高照度かつ、低消費電力での運用を可能にしました。 配光へのこだわり HID投光器は大型リフレクタの中心にバルブがあり、狭角設計が容易でしたが、 LEDは同様の配光設計が困難で、レンズ配光の場合は限界がありました。 リフレクターの精密設計と発光面積の小さいハイパワーLEDを組み合わせる事により、 88.5 HID投光器（スポット配光）に近いビーム角を実現しました。 名称 材質・規格 前面カバー ポリカーボネイト メインボディー ALDC12（粉体塗装） ブラケット 鉄/4t ボルト M10 (SUS304） ナット M10 (SUS304） コネクター DT04-2P 仕様 定格入力電圧 DC24V 動作電圧範囲 DC12～80V 定格消費電力 55W 重量 1950g KDG70-N KDG70-W 防水等級 IP68相当 距離 中心照度 [lx] 距離 中心照度 [lx] 耐振動 8.6Grms 1.0m 207,729 1.0m 22,192 対応車両電圧 12V/24V/48V 動作温度 －30～40℃ 保存温度 －30～80℃ 2.0m 51,932 2.0m 5,548 設計寿命 ２００００～５００００時間 色温度 6000k 3.0m 23,081 3.0m 2,466 ビーム角[°] 4.0m 12,983 4.0m 1,387 型番 配光 カバー 全光束[lm] 1/10 1/2 KDG70-N SPOT クリア 10 5 3621 5.0m 8,309 5.0m 888 KDG70-W WIDE クリア 48 24 5028 1/2ビーム角5° 1/10ビーム角10° 1/2ビーム角24° 1/10ビーム角48° 〒457-0016 愛知県名古屋市南区汐田町8-9　株式会社ケーディーエス 特殊照明事業部　TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp φ154 177 φ39.8
