48V対応で様々な車両への搭載が可能なハイパワーLED投光器。
『KDD6シリーズ』はスーパーワイドレンジドライバの採用で、DC12～80Vという広範囲の電圧に対応できます。
【特長】
■IP68相当の完全防水設計。湿度100％でも使用可能
■レンズタイプなので照度ムラが少なく、範囲外へのグレアも少ない
■耐振動設計の小型肉厚アルミダイカストボディー
■12/24/48V車に対応。DC12～80Vのワイドレンジでの使用が可能
■電圧変動にも素早く対応する高性能ドライバを搭載
このカタログについて
| ドキュメント名 | 重機・車載用LED投光器【KDD6シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 278.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

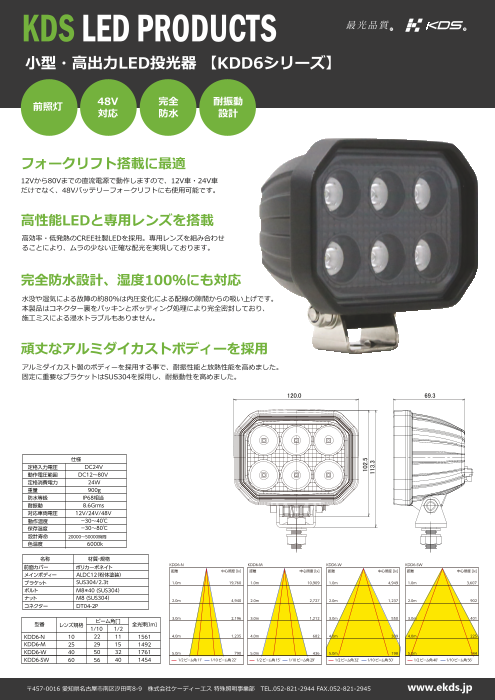

Page1
KDS LED PRODUCTS R R
小型・高出力LED投光器 【KDD6シリーズ】
前照灯 48V 完全 耐振動
対応 防水 設計
フォークリフト搭載に最適
12Vから80Vまでの直流電源で動作しますので、12V車・24V車
だけでなく、48Vバッテリーフォークリフトにも使用可能です。
高性能LEDと専用レンズを搭載
高効率・低発熱のCREE社製LEDを採用。専用レンズを組み合わせ
ることにより、ムラの少ない正確な配光を実現しております。
完全防水設計、湿度100％にも対応
水没や湿気による故障の約80％は内圧変化による配線の隙間からの吸い上げです。
本製品はコネクター裏をパッキンとポッティング処理により完全密封しており、
施工ミスによる浸水トラブルもありません。
頑丈なアルミダイカストボディーを採用
アルミダイカスト製のボディーを採用する事で、耐振性能と放熱性能を高めました。
固定に重要なブラケットはSUS304を採用し、耐振動性を高めました。
120.0 69.3
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～80V
定格消費電力 24W
重量 900g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V/48V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
名称 材質・規格
前面カバー ポリカーボネイト KDD6-N KDD6-M KDD6-W KDD6-SW
距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
メインボディー ALDC12（粉体塗装）
ブラケット SUS304/2.3t 1.0m 19,760 1.0m 10,909 1.0m 4,949 1.0m 3,607
ボルト M8＊40 (SUS304）
ナット M8 (SUS304） 2.0m 4,940 2.0m 2,727 2.0m 1,237 2.0m 902
コネクター DT04-2P
型番 ビーム角[°] 3.0m 2,196 3.0m 1,212 3.0m 550 3.0m 401
レンズ規格 全光束[lm]
1/10 1/2
KDD6-N 10 22 11 1561 4.0m 1,235 4.0m 682 4.0m 309 4.0m 225
KDD6-M 25 29 15 1492
KDD6-W 40 50 32 1761 5.0m 790 5.0m 436 5.0m 198 5.0m 144
KDD6-SW 60 56 40 1454 1/2ビーム角11° 1/10ビーム角22° 1/2ビーム角15° 1/10ビーム角29° 1/2ビーム角32° 1/10ビーム角50° 1/2ビーム角40° 1/10ビーム角56°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
102.5
113.3
