フォークリフト用/安全対策/完全防水
・フォークリフトの安全対策
KDM6C（LEDラインマーカー）はフォークリフトの左右または前後の床面にラインを照射する事で、周囲へのリフト接近を知らせます。
・トラブルフリー設計の高品質
水没や湿気による故障の殆どは内圧変化による配線の隙間からの吸い上げです。本製品は特殊バルブによって水分をシャットアウトしていますので、施工ミスによる浸水トラブルもありません。
◆詳細はカタログをダウンロードしてご覧ください。
このカタログについて
| ドキュメント名 | LEDラインマーカー KDM6C-(B/R) |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1002.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |

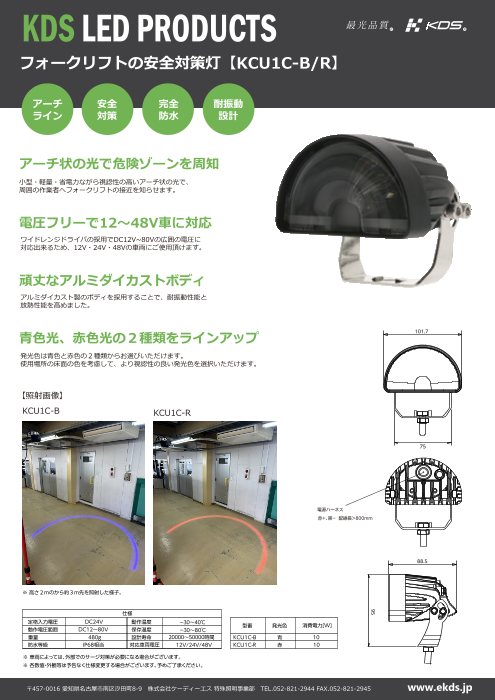

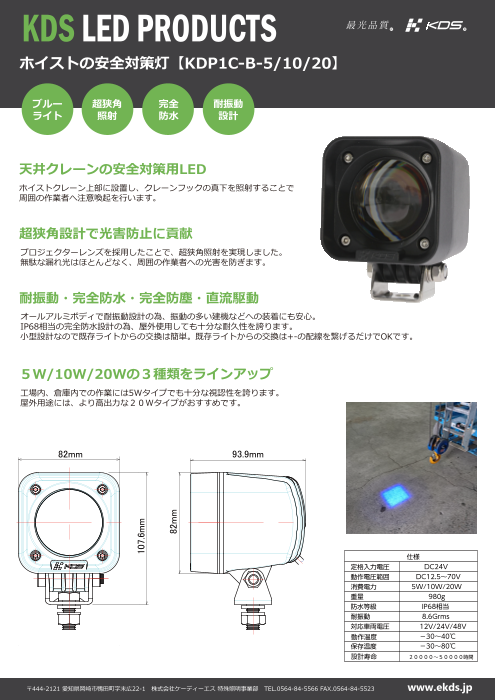

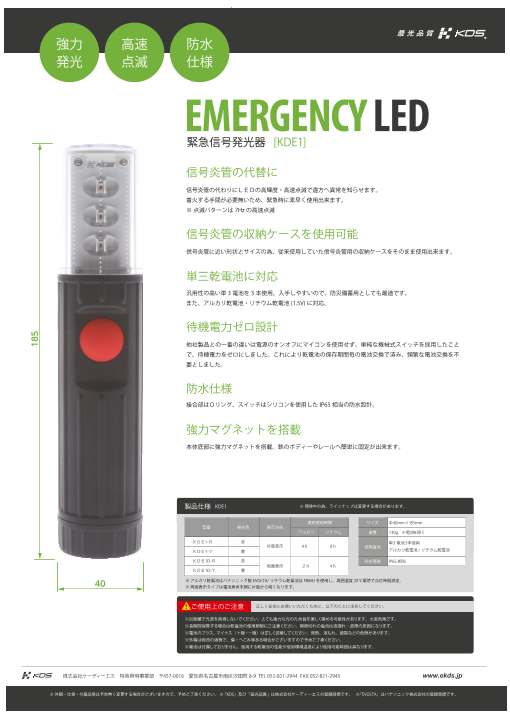

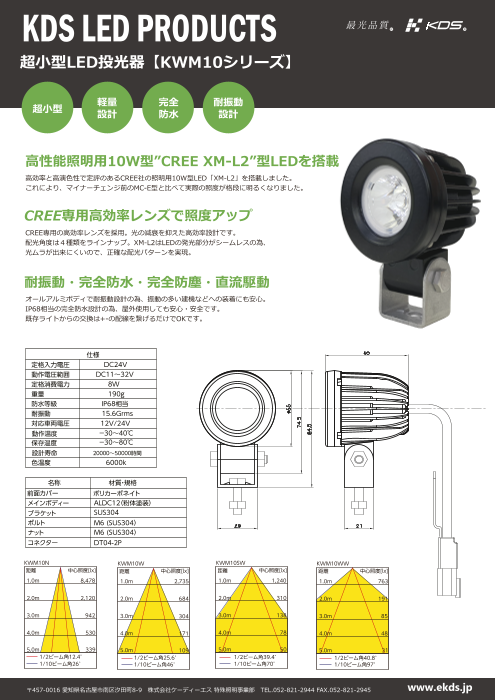

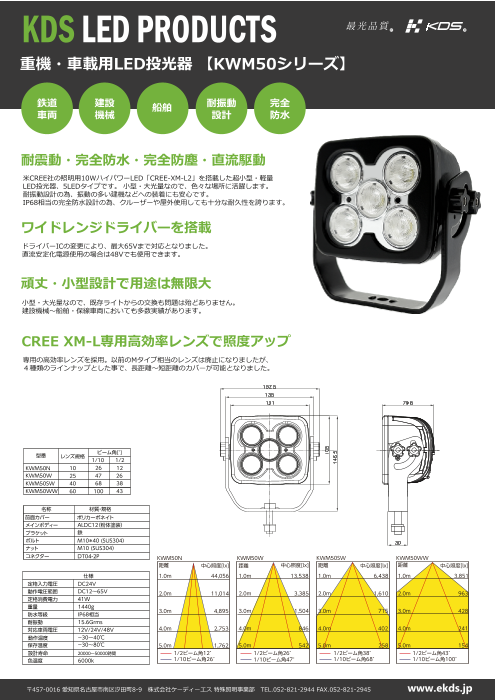

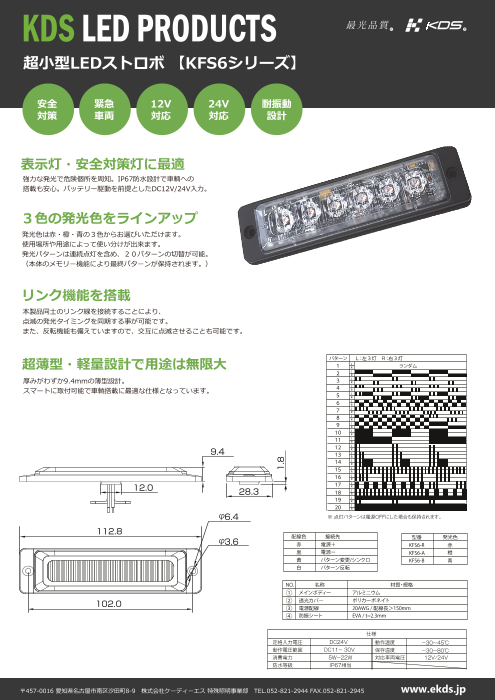

この企業の関連カタログ
このカタログの内容
Page1
LEDlinemarker
R
Page2
KDS LED PRODUCTS R R
LEDラインマーカー KDM6C-(B/R)
フォーク 安全 完全 耐振動 48V
リフト用 対策 防水 設計 対応
フォークリフトの安全対策
KDM6C（LEDラインマーカー）はフォークリフトの左右または
前後の床面にラインを照射する事で、周囲へのリフト接近を知ら
せます。
トラブルフリー設計の高品質
水没や湿気による故障の殆どは内圧変化による配線の隙間からの吸い上げです。
本製品は特殊バルブによって水分をシャットアウトしていますので、施工ミス
による浸水トラブルもありません。
頑丈なアルミダイカストボディーを採用
アルミダイカスト製のボディーを採用する事で、耐振性能と放熱性能を高めました。
固定に重要なブラケットはSUS304を採用し、耐振動性を高めました。
視認性の良い２種類をラインアップ
発光色は青色と赤色の２色からお選びいただけます。
消費電力は青色が19W、赤色は16Wになります。
※照射イメージ
KDM6C-B KDM6C-R
仕様
定格入力電圧 DC24V 動作温度 －30～40℃
動作電圧範囲 DC12～80V 保存温度 －30～80℃
重量 540g 設計寿命 20000～50000時間
防水等級 IP68相当 使用LED CREE XP-E2
耐振動 8.6Grms 対応車両電圧 12V/24V/48V
型番 発光色 消費電力[W]
KDM6C-B 青 19
KDM6C-R 赤 16
NO. 名称 材質・規格
① ボディーカバー ALDC12（粉体塗装）
② ボルト＆ナット M8(SUS304）
③ 前面カバー ポリカーボネイト
④ メインボディー ALDC12（粉体塗装）
⑤ ボルト M8＊40 (SUS304）
⑥ ナット M8 (SUS304）
⑦ ブラケット SUS304/2.3t
⑧ ボルト M4(SUS304）
⑨ コネクター DT04-2P
〒444-2121 愛知県岡崎市鴨田町字末広22-1 株式会社ケーディーエス 特殊照明事業部 TEL.0564-84-5566 FAX.0564-84-5523 www.ekds.jp
