協働ロボットを使用した省スペースなパレタイズシステム|鶏卵業界への導入実績有
・協働ロボットを採用したロボットパレタイズシステムは、安全柵を省略することが可能であるため、限られたスペースでの設置が可能。
・パッケージ化されたシステムをそのまま導入することで、導入コストや納期を最小化。
・複数種類の段ボールにデフォルトで対応。
・段ボールを丁寧にハンドリングするプログラムが、壊れやすい鶏卵を割らずに運搬。
・2ライン分のパレタイズ作業をロボット1台で行う導入事例をご紹介。
このカタログについて
| ドキュメント名 | 鶏卵業界向けパレタイズシステム【JRCロボットSI事業】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 16.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社JRC（ALFIS） (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

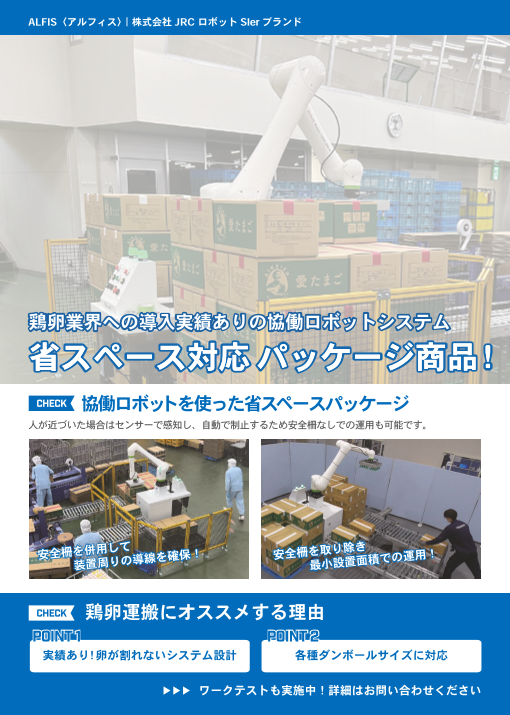

Page1
ALFIS〈アルフィス〉｜株式会社 JRC ロボット SIer ブランド
鶏卵業界への導入実績ありの協働ロボットシステム
省スペース対応パッケージ商品！
CHECK 協働ロボットを使った省スペースパッケージ
人が近づいた場合はセンサーで感知し、自動で制止するため安全柵なしでの運用も可能です。
安全柵を併用し
て
装置周りの
導線を確保！ 安全柵を取り除
き
最小設置
面積での運用！
C鶏HEC卵K 運鶏搬卵に運オ搬スにスオメスすスるメ理由する理由
POINT 1 POINT 2
実績あり！卵が割れないシステム設計 各種ダンボールサイズに対応
ワークテストも実施中！詳細はお問い合わせください
Page2
鶏卵パレタイズ導入事例 株式会社愛鶏園様
2ライン分の作業を1台で対応可能なパレタイズロボット
1ラインにつき1名が手作業で行っていたパレットへの積み付け作業。
2ライン分の作業を1台で行えるパレタイズ装置を導入することで、作業者は簡単なロボット操作を
行うのみとなり、作業負担が大幅に軽減。数種類ある段ボールにも装置1台ですべて対応。
導入商品レイアウト
3720
左ライン
パレット置き場 2400 既設封函機
左ライン
1100 跳上げコンベア
848
1200
セーフティーレーザー 右ライン
スキャナ検出エリア パレット置き場 右ラインコンベア 既設封函機
導入商品のスペック
ロボット型式 協働CRX-25iA 電源 3相200V 積付パターン 3種類
ワーク寸法 W480㎜ｘD310㎜ｘH240㎜ ワーク可搬重量 15kg
パレット寸法 最大W1200㎜ｘD1100㎜ｘH180㎜ タクトタイム 最大6個/分(協働速度時1.5個/分)
設置スペース W3470㎜ｘD2400㎜ｘH2550㎜ 最大積み付け高 1900㎜
株式会社 JRC ロボットSI 事業本部［アルフィス］
受付時間 平日 / 9:00 ～ 18:00
本社・営業部 埼玉事業所 ALFIS
〒 550-0011 大阪府大阪市西区阿波座2-1-1 〒 351-0115
CAMCO西本町ビル9F 埼玉県和光市新倉 7-12-13
06-6543-8180 048-485-9010 公式サイト YouTube
2112BAP-1
2550
3470
1220 690
1000 1100
635
パスライン
