制御システムとのシームレスな接続が行える ベリモ センサ-のニュ-・ラインナップ

製品カタログ

ベリモ のセンサ-は、アクチュエイタ-とバルブの動作を 確実にサポ-トします。

確実にサポ-トします。
暖房、換気、空調 (HVAC) システム用アクチュエイタ-及び制御バルブの開発・製造における世界的なマ-ケット・リ-ダ-である
ベリモは、革新的なセンサ-シリ-ズを製品群に加える事で、新たな一歩を踏み出しました。
ベリモのセンサ-は、最高の品質・信頼性、簡単な設置、主要ビルオートメ-ションと制御システム (BACS) とのシームレスな(互換性の有る)接続を行える様に設計されています。 現場レベルの完全なデバイス・ソリュ-ション・プロバイダ-として、ベリモは、屋外、配管、ダクト用温度・湿度・圧力・CO2及び、揮発性有機化合物 (VOC) の測定用センサ-等のラインナップ及び、最高のサ-ビスとサポ-トを提供します。

◆詳細はカタログをダウンロードしてご覧下さい。

関連メディア

このカタログについて

ドキュメント名 制御システムとのシームレスな接続が行える ベリモ センサ-のニュ-・ラインナップ
ドキュメント種別 製品カタログ
ファイルサイズ 4.8Mb
登録カテゴリ
取り扱い企業 ベリモアジアパシフィックリミテッド (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙

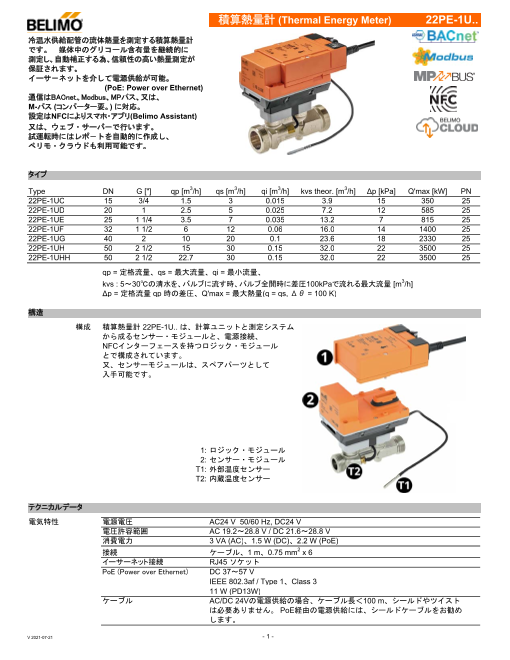

信頼性の高い冷温水用 積算熱量計(サーマルエナジーメーター)
製品カタログ

ベリモアジアパシフィックリミテッド

この企業の関連カタログの表紙

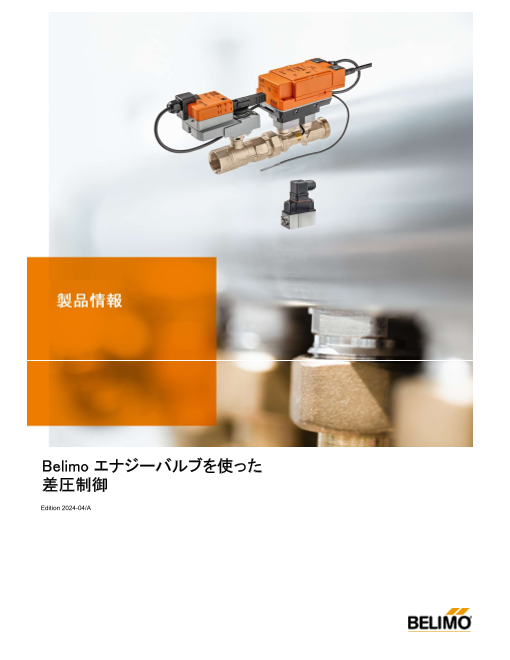

エナジーバルブの差圧制御
製品カタログ

ベリモアジアパシフィックリミテッド

この企業の関連カタログの表紙
エナジーバルブの差圧制御
製品カタログ

ベリモアジアパシフィックリミテッド

このカタログの内容

Page1

制御システムとのシームレスな接続が行える ベリモ センサ-のニュ-・ラインナップ
Page2

ベリモ のセンサ-は、 アクチュエイタ-とバルブの動作を 確実にサポ-トします。 暖房、換気、空調 (HVAC) システム用アクチュエイタ-及び制御バルブの開発・製造における世界的なマ-ケット・リ-ダ-である ベリモは、革新的なセンサ-シリ-ズを製品群に加える事で、新たな一歩を踏み出しました。 ベリモのセンサ-は、最高の品質・信頼性、簡単な設置、主要ビルオートメ-ションと制御システム (BACS) との シームレスな(互換性の有る)接続を行える様に設計されています。 現場レベルの完全なデバイス・ソリュ-ション・ プロバイダ-として、ベリモは、屋外、配管、ダクト用温度・湿度・圧力・CO2及び、揮発性有機化合物 (VOC) の 測定用センサ-等のラインナップ及び、最高のサ-ビスとサポ-トを提供します。
Page3

制御システムとのシ-ムレスな接続、信頼性、 及び直感的なデサイン 新しいセンサ-・ラインナップは、HVAC業界におけるベリモの経験と知識の結果であり、お客様に付加価値を提供する 事に引続き注力しています。 この革新的な設計は、簡単な設置と制御システムとのシ-ムレスな接続により、最適な システム性能を確かな物とします。 革新的な技術を活用する事により、性能とエネルギ-効率の最適化 というソリュ-ションを実現する大型ビルの自動化や制御システムと シ-ムレスに連携する様、デザインされています。 その優れた品質は、建物の寿命を超えても信頼性と確かな測定値を 約束します。 耐久性の高いセンサ-は、NEMA 4X / IP65 の要件に 準拠し、5年間もの保証が有ります。 設置時は穴あけ用のテンプレ-トとして機能する取外し可能な プレ-トを、試運転時にも工具なしで開閉出来るスナップオン・ カバ-を備えており、ほんの数ステップで簡単に行えます。 私は、17年以上ベリモで働いて来ました。 ベリモの品質、顧客サ-ビス、信頼性は、私の期待を常に超えて来ました。 ベリモの製品群に加わった BACnet と Modbus に接続可能な新しいセンサ-は、非常に興味深い製品です。  革新的なエナジ- バルブによって証明されている様に、これらの製品は、建物の自動化に重要な付加価値をもたらします。 トレイン GmbH (スイス) プロダクトマネ-ジャ- Andreas Wechner
Page4

技術革新による安心感 ベリモ・センサ-のユニ-クなハウジングは迅速な設置が可能で、主要な建物の自動化及び、制御システムと完全に 互換性が有ります。 このデザインは、他ベリモ製品 (アクチュエイタ-、バルブ、センサ-) にもシームレスに 合います。 又、デザインは、NEMA 4X / IP65 の要件を満たし、製品群を合理化します。 スナップオン・カバ-   工具の必要がないネジなしデザイン   で、迅速かつ信頼性の高い設置が可能   な市場初のセンサ-ハウジングです。 BACnet とModbus 通信プロトコル   簡単なパラメ-タ-設定と試運転を   可能にし、優れたアプリケ-ション   アクセスを提供します。 取外し可能な設置用テンプレ-ト   簡単な設置・立上げの為の穴あけ用   テンプレ-トに使用出来るデザイン。 NEMA 4X / IP65 コンプライアンス   スナップオン・カバ-を持った   全センサ-は、NEMA 4X / IP65 の   要件を満たしており、汚れ、ほこり、   湿度、結露、雨、雪などの過酷な   屋外での使用に適しています。
Page5

ユニバ-サル・デザイン   合理的な製品ラインナップで、製品選択と設置を迅速かつ   容易にします。 モジュ-ル式コンジット継手   追加の配線・設置に適しています。 プラグイン端子台   工具なしで接続出来る事は配線時間を節約   し、端子台の抜け防止力は、接続信頼性を   確かにします。 出力信号保護   誤配線による損傷を防止する為、   逆極性保護機能つき。
Page6

幅広いHVACセンサ-の製品レンジ 完全なセンサ-製品レンジで、ベリモは、HVACに必要な機器を全て供給出来る様になりました。 アクチュエイタ-とバルブと同時に、温度、湿度、空気の質、圧力に関する幅広いセンサ-が供給できます。 又、簡単な設置、多種のケ-ブル継手、迅速なセットアップを提供し、時間と費用を節約します。 統一された人目に 付き易いデザインは、使い易く設置が容易となり、高い信頼性が確認できます。 又、特有のオレンジ色のハウジング により、ベリモ製品とすぐ認識できるので、特に、設置・立上げ時に役立ちます。 温度センサ- 温度は、ビル制御において、最も重要な測定値の1つです。 正確で信頼性の高い温度測定値は、ビルの快適性とエネルギ- 効率を最適化する上で不可欠です。 屋外の空気、ダクト、 パイプの温度センサ-は、簡単に設置可能であり、主要な BACS (ビル自動管理制御システム) に対応しています。 特徴: ・多彩な出力信号、パッシブNTC・RTD  0 - 5 / 10 V、4 - 20 mA は、主要なBACSにそのまま  接続可能です。 ・物流を簡素化し、在庫保管を削減し、柔軟性を提供する  為に、選択可能な測定レンジを最大8つにする。 ・全てのダクト、イマ-ジョン、ケ-ブルセンサ-の  防湿コ-ティングは、結露、機械的ストレス、振動  を防ぎます。 製品ラインナップ 室外、ダクト / 平均化温度、ダクト / イマ-ジョン、 ストラップオン、ケ-ブル、霜防止
Page7

湿度センサ- 部屋に居る人の快適さにとっては、建物の湿度を制御 する事が不可欠です。 又、建物のインフラ、製造 工程、在庫品、美術館の芸術品を保護する事も重要 です。 耐久性のあるダクト、外気及び、結露のセンサ- レンジは、主要なBACSに全て対応しています。 高信頼性、高品質のセンサ-は、高い精度と再現性を 提供します。 温湿度センサ-を組み合わせる事で、 柔軟で費用対効果の高いソリュ-ションが提供 されます。 特徴: ・高湿度、及び汚染物質の影響を受けず、標準相対  湿度±2%、長期ドリフト<±0.25%の精度を備えた  CMOSベ-スのポリマ-容量センサ- ・測定出力値が選択可能なマルチセンサ-:  相対湿度、絶対湿度、エンタルピ-、露点 ・温度測定レンジが現場で簡単に選択出来る事が、  試運転中の柔軟性を提供し、在庫の保管や物流をも  簡素化します。 製品ラインナップ 屋外空気、ダクト、結露
Page8

エア-・クオリティ-センサ- CO2、VOCセンサ-といったベリモのエア-・クオリティ-センサ-は 、建物のエネルギ-節約を最大限にして、快適さの向上と最適な屋内 空気の品質を保証します。 特徴: ・NDIR (非分散型赤外線吸収) 技術のデュアル・チャンネル CO2センサ-  追加された基準チャンネルは、長期ドリフトの補償を可能にし、正確  な精度と長期安定性を提供します。 ・CO2、湿度、温度、VOCを組合わせたマルチセンサ-の幅広いレンジ  は、人件費や材料費の削減を提供します。 ・デュアル・チャンネル自己校正技術により、ベリモのCO2センサ-は、  ABC方式 (自動バックグランド校正) が使用出来ないあらゆるタイプの  建物やアプリケ-ションに使用出来ます。 製品ラインナップ CO2 CO2 + 温度 CO2 + 湿度 + 温度 CO2 + VOC CO2 + VOC + 温度 CO2 + VOC + CO2/VOC混合 + 温度
Page9

圧力センサ- 特徴: HVACシステム性能を最適にするには、正確な圧力測定 空気の差圧センサ- が重要です。 ベリモの圧力センサ-は、空気、水、 ・差圧出力に対する、選択可能な測定レンジが8個 冷媒を、非常に低い圧力から高圧力まで測定します。 高信頼性の監視の為に、センサ-は、高精度で圧力、 ・体積流量の等式は、殆どの主要ファンメ-カ-に 差圧、容積流量の正確な測定を提供します。  事前にプログラムされています。 アプリケ-ションの柔軟性の為に、切替可能な測定 レンジが有ります。 ・ゼロ点の優れた安定性と高精度 ・手動又は、自動ゼロ点校正 (オプション) ・LCDディスプレイ (オプション) 空気の差圧スイッチ ・現場で行える接点切替のポイント調整 6 ・接点寿命は、10 サイクル以上 水の差圧センサ- ・セラミック基板に高安定抵抗センサ-素子を使用 ・頑丈なステンレス筐体 水と冷媒の圧力センサ- ・ステンレス製メンブレンに抵抗センサ-素子を使用 ・液体が接する全ての部分はステンレス製 製品ラインナップ 空気差圧、空気差圧スイッチ、水差圧、水・冷媒圧力
Page10

  流量センサ- HVACシステムの効率を最大にし、エネルギ-を節約する上で、 信頼性の高い流量測定は重要な役割を果たします。 ベリモのインライン超音波流量センサ-は、伝播時間差式の 技術を利用して、正確で再現性のある流量測定を提供します。 そのコンパクトなサイズで、汚れの影響を受けにくいボディ- は、HVAC冷水、温水、及び水/グリコ-ル溶液を - 20 ℃ ~ 120 ℃の温度範囲で使用するのに理想的です。 特徴: ・精度と再現性を保証する流体内の複数箇所での校正 ・特許取得済みの温度、グリコ-ル補正ロジックにより、温度  とグリコ-ル濃度の全範囲にわたって精度が保証されます。 ・± 2 %の精度と± 0.5 %の繰返し精度により、非常に正確な  流量測定が保証されます。 ・超コンパクト・サイズ: 最短でも5 × DNの長さの入力直管  が在り、信号出力ケーブル長の要件がない様な、スペ-ス  制限が非常に厳しい場所でも、ベリモの超音波流量センサ-  を設置する事が出来ます。 ・0.5 W の低消費電力は、エネルギ-と変圧器の容量を節約  します。 製品ラインナップ 超音波流量計 (体積流量)
Page11

シ-ムレスなアプロ-チ 40年以上に渡り、ベリモは建築物の効率向上の為の技術と、新製品のレンジを拡張・開発を行ってきました。 新しい センサ-・レンジは、センサ-と統合した革新的なソリュ-ションである、ベリモ エナジ-バルブのリリ-スから 起こります。 Energy ValveTMベリモ は、組込まれた超音波流量センサ-と給・還水温度センサ-を使用して、コイルのエネルギ- TM を測定・制御するイコ-ルパ-セント特性バルブです。 ベリモ Energy Valve は、パワ-制御 (特許取得済み) と ベリモデルタTマネ-ジャ-のロジックが組込まれており、コイル性能を監視し、最小温度差を維持しつつ、コイルの 利用可能エネルギ-を最適化します。 TM 発売以来、ベリモ Energy Valve は、世界中で、多くのHVACに関する賞を受賞しています。
Page12

シ-ムレスな製品を選ぶ便利なツ-ル 多種多様な製品使用と選択ツ-ルは、建築物のエネルギ-効率を考えたソリュ-ションの設計・計画に、利用する事 が出来ます。 SelectPro - サイズと商品選択を簡単に行える。 SelectPro は、バルブ、アクチュエイタ-・サイズを正確に、 素早く、簡単に選択するツ-ルで、センサ-も含め、 フィールドデバイス全てを選択が出来ます。 特徴: ・データシ-ト、取付け手順の表示と印刷が可能。 ・ベリモ ウェブショップに転送可能。 ・製品のタグ情報と供にプロジェクトスケジュ-ルを作成、  保存、アップロ-ド出来ます。 ・他社製品の置換え品の検索可能。( Q3/2017 から可能。) SelectPro は、www.belimo.eu/selectpro からダウンロ-ド 出来ます。
Page13

 Belimo website - 製品・ソリュ-ションの概要  Belimo website は、センサ-の新しいラインナップ、既存の  アクチュエイタ-とバルブの概要を把握するプラット  フォ-ムです。 最新の情報と有用なリソ-スをダウン  ロ-ドする事が出来ます。 更に、ウェブショップを通じて  製品をシ-ムレスに選択・注文する事も可能です。 Retrofit App - 簡単・便利に置換え品をモバイル検索 Belimo Retrofit App は、バルブ、アクチュエイタ-、センサ- の交換ソリュ-ションを素早く、簡単に見つける為のモバイル ツ-ルです。 Google Play と App Store を通じて、 無料ダウンロ-ド出来ます。 ツ-ル機能: ・プロジェクトの保管 ・プロジェクト上の製品選択をE-メールで通知する。 ・データシ-ト、取付け手順等のドキュメントへのアクセス ( Q3/2017 から可能。)
Page14

Belimo センサ-・ランンナップ 以下の表は、各アプリケ-ションとその技術仕様に関する、Belimo のセンサ-・ラインナップの概要です。 温度 湿度
Page15

エア-・クオリティ- 圧力 流量 Belimoの全てのセンサ-に関する共通な特徴: アクティブ : 0 ~ 5/10 V、 4 ~ 20 mA パッシブ : PT100、PT 1000、Ni 1000、NiTK5000、Ni 891、NTC10K、NTC10K Precon、NTC20K 通信 : Modbus RTU、BACnet MS/TP 電源 : DC 15 ~ 24 V、AC 24 V 保護構造 : NEMA 4X / IP65 (例外 : 01APSとFMは、IP54、MSは、IP40) 1) 現場で切替可能な複数の温度レンジを持つアクティブセンサ-の場合、工場出荷時の設定が明記されています。 他のレンジでの許容周囲温度、 媒体温度の範囲に関しては、デ-タシ-トを参照して下さい。 2) 複数の測定レンジを持つ圧力センサ-の場合、最大レンジが明記されています。 他のレンジに関してはデ-タシ-トを参照して下さい。 3) Modbus RTU 付センサ-のみ
Page16

世界中を網羅。 ご不明な点は、下記にご連絡下さい。 ベリモアクチュエイタ-リミテッド 東京都墨田区吾妻橋3-1-5 ヤマキビルⅢ 2F Tel: 03-6823-6961 Fax: 03-3626-3911 katsuhiro.iwano@belimo.ch セ-ルス / サ-ビス担当 ; 岩野 Belimo ワールドワイド: www.belimo.com
