東京ビッグサイトにて開催された「JIMTOF2024」で披露した、実演加工やサンプル加工の最新情報をまとめた一冊です。
このカタログについて
| ドキュメント名 | JIMTOF2024最新情報 |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 2.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アステック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

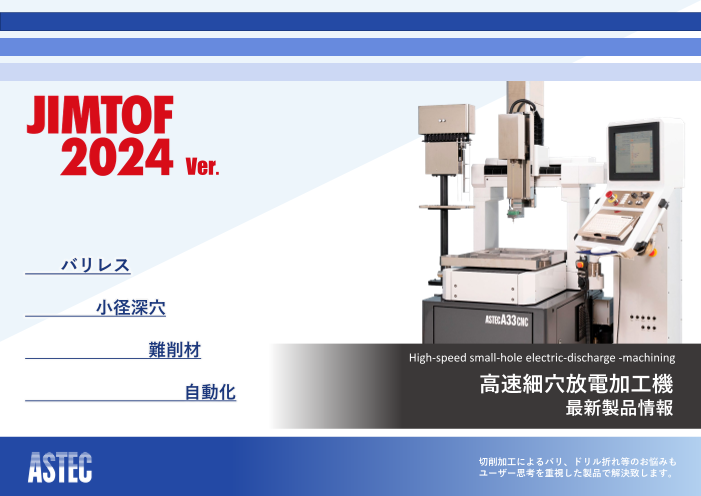

Page1
スライド番号 1
Ver.
バリレス
小径深穴
難削材 High-speed small-hole electric-discharge -machining
自動化 高速細穴放電加工機
最新製品情報
切削加工によるバリ、ドリル折れ等のお悩みも
ユーザー思考を重視した製品で解決致します。
Page2
スライド番号 2
目次 P.01 表紙
P.02 目次
P.03 出展機 実演加工
P.04 A22T/交流電源 チタン無変色斜め穴加工
P.05 A33CNC 薄板アルミ加工
P.06 2Z080 ロボットでの多角度自動加工
P.07 サンプル加工
P.08 ノズル穴加工・超硬加工
P.09 楕円穴加工
P.10 背表紙
02
Page3
スライド番号 3
出展機 実演加工
03
Page4
スライド番号 4
1 A22T/交流電源 チタン無変色斜め穴加工
斜め穴加工が得意な
A22T
チタンの無変色斜め穴加工を実現
無変色加工が得意な
交流電源
▼ A22T/交流電源
Point!
医療業界や航空業界では
加工データ 変色がNGとされることが多く
材質 64チタン 無変色での加工が必須となる
穴径 φ0.45
角度 20°
加工速度 60秒
本体と電源はセパレートタイプになっており
使用状況に合わせて好きな組み合わせにできるため
ユーザーに合った加工が可能
04
Page5
スライド番号 5
2 A33CNC 薄板アルミ加工
熱伝導率が高いアルミ材は
加工の際に歪みが発生しやすい
高速細穴放電加工機では
歪みやバリを
最小限に抑えた加工が可能
▼ A33CNC
加工データ Point!
浸漬油加工オプションも対応可能
材質 アルミA5052
厚み 0.5mm
穴径 φ0.5
角度 10°
加工速度 14秒 非接触で加工を行う細穴放電加工機は
難削材と呼ばれる超硬合金、
タングステン、モリブデンなどへの
加工も得意とする
05
Page6
スライド番号 6
3 2Z080 ロボットでの多角度自動加工
アステック史上最小の加工ユニット
“ 2Z080 ”は
ロボットに取り付けることで
工場のインライン化や
様々な角度からの加工が可能
Point!
Φ0.2～3.0まで対応可能
▲ 2Z080
3種類の加工ヘッドの着脱やワークセットなどを自動化
使用しなくなった機械に取り付け
リメイクすることでサステナビリティにも貢献
06
Page7
スライド番号 7
サンプル加工
07
Page8
スライド番号 8
1 ノズル穴加工・超硬加工
入口
ノズル穴加工 加工データ
材質 SUS303
厚み 1.0mm
出口 穴径 φ0.32 交差±0.01
加工速度 8秒（1穴あたり）
国内・国際特許取得技術による加工▶
入口
超硬加工 加工データ
材質 超硬 G5 Point!
厚み 3mm 速度と消耗量を重視した加工
出口 穴径 φ0.34 / φ0.44 / φ0.64
加工速度 52秒 / 25秒 / 26秒（1穴あたり）
電極消耗 17mm / 11mm / 6mm（1穴あたり）
08
Page9
スライド番号 9
2 楕円穴加工
1穴目 入口
楕円穴加工 加工データ
材質 SUS304
厚み 3mm
1穴目 出口 穴径 入口 出口
1穴目 長手φ4.067 短手φ1.635 / 長手φ4.001 短手φ1.542
2穴目 長手φ4.058 短手φ1.636 / 長手φ4.023 短手φ1.538
3穴目 長手φ4.081 短手φ1.651 / 長手φ4.041 短手φ1.574
1穴目
パイプ材楕円穴加工 加工データ
材質 SUS303
穴径 1穴目 長手φ12.082 短手Φ1.712
2穴目 2穴目 長手φ12.052 短手Φ1.732
加工速度 1穴目 5分49秒
Point!
2穴目 6分24秒 切削加工で発生する歪みの悩みは
放電加工で払拭！
09
Page10
スライド番号 10
HPで詳細を
チェックしてね！
公式キャラクター
アステキャットくん
〒192-0154 東京都八王子市下恩方町350番地
TEL 042-651-9411（代）
FAX 042-651-7423
