ワイヤー下穴に最適なスタンダードタイプ
誰にでも簡単に扱える操作性により優れたコストパフォーマンスを発揮します。
スタンダードタイプでワイヤーカット放電加工機の下穴用途に最適です。
このカタログについて
| ドキュメント名 | 細穴放電加工機「M32/M32CNC」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 965.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アステック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

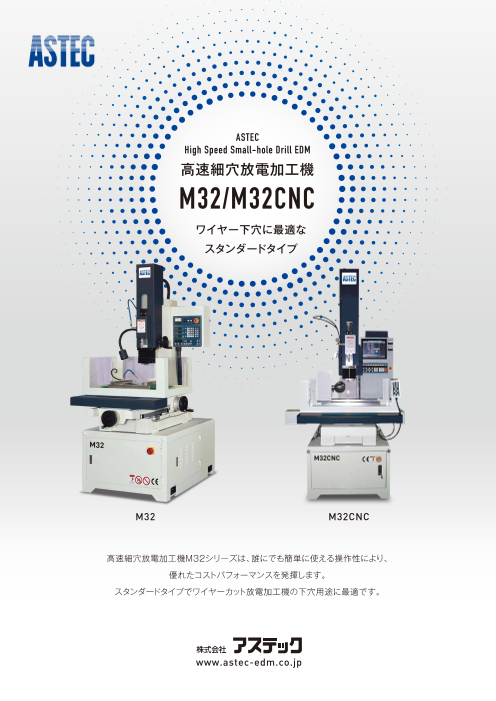

Page1
ASTEC
High Speed Small-hole Drill EDM
高速細穴放電加工機
M32/M32CNC
ワイヤー下穴に最適な
スタンダードタイプ
M32 M32CNC
高速細穴放電加工機M32シリーズは、誰にでも簡単に使える操作性により、
優れたコストパフォーマンスを発揮します。
スタンダードタイプでワイヤーカット放電加工機の下穴用途に最適です。
www.astec-edm.co.jp
Page2
ASTEC High Speed Small-hole Drill EDM M32/M32CNC
仕 様
名称 M32 M32CNC
最大加工物サイズ(幅×奥行×高さ) 450×300×300mm 400×300×300mm
加工物最大掲載量 150kg 150kg
テーブル移動距離(X軸×Y軸) 300×250mm 280×230mm
Z軸サーボ送り距離 350mm 350mm
W軸加工ヘッド上下 120mm 120mm
使用電極径 φ0.3～φ3.0mm φ0.3～φ3.0mm
最大加工電源 3.5KVA 3.5KVA
最大平均加工電流値 30A 30A
本体寸法（幅×奥行×高さ) 1060×1440×2200mm 1200×1360×2200mm
本体重量 900kg 1300kg
NCコマンド - Gコード
外形寸法図
M32 M32CNC
0～ 0～ 100～
170 900 300 1256 350 900 1256
1450～1690 1370～1630
■ 製造元 ■ 販売代理店
〒192-0154 東京都八王子市下恩方町350番地
TEL.042-651-9411（代） FAX.042-651-7423
350 SIMOONGATA-MACHI, HACHIOJI-CITY, TOKYO, 192-0154 JAPAN
https://www.astec-edm.co.jp
Printed in Japan 2018.8.2000
2200
2200
