溶接ナットの不良をゼロに 溶接強度がすぐわかる
押込み試験機（押込みはく離試験）の決定版。
ABK700なら素早く、簡単に、しかも安全に、溶接ナットの強度が測定できます。
◆低価格
◆超簡単操作
◆高精度±1％
スポット溶接作業者の方の声
→実は溶接強度に不安あり
・SECC 電気亜鉛メッキ鋼板のスポット溶接
・溶接ピッチが狭い場合
・スポットしろが少ない場合
・板厚が2.0mm以上の場合
・これらが複数条件が組み合わさった場合
溶接強度を数値化しJIS規格で合否判定可能にできます！
◆詳細は、カタログをダウンロードしてご覧ください。
このカタログについて
| ドキュメント名 | 【スポット溶接の強度を試験】押込み試験機 ABK700 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 723.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社大橋製作所 (この企業の取り扱いカタログ一覧) |

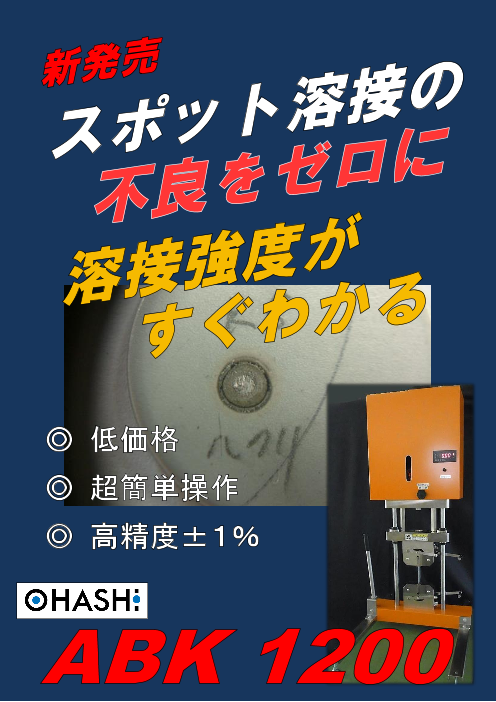

この企業の関連カタログ
このカタログの内容
Page2
押込み試験機（押込みはく離試験）の決定版。
なら 素早く、簡単に、しかも安全に、
溶接ナットの強度が測定できます。
■ポイントその１：低価格
シンプル＆スマートデザインで低価格を実現
■ポイントその２：操作が簡単、早い！
レバーを上下させるだけ
「試験片をセット」 「レバー操作」 「強度を確認」
■ポイントその３：かんたんなのに高精度
高性能試験機に匹敵する高精度±1%
■ポイントその４：1台 2役
オプション品(ワンタッチ・チャック)追加で引張試験機も使える
名称 ／ 型式 押込みはく離試験機 ／ ABK700
測定範囲 0～30kN (最大30kN)
分解能 0.01kN (10N)
あ押込みはく離 負荷方式 油圧式（手動レバーによる）
試験部 荷重センサー ロードセル
測定精度 ±1%
溶接ナット M4, M5, M6, M8, M10, M12
引張試験部 用途 カシメナット、クリンチングスペーサー
クリンチングスタッド
（追加オプション）
電源電圧 AC100V (50/60Hz)
消費電力 約5W
サイズ H1148 x W500 x D600 (mm)
重量 約60kg
