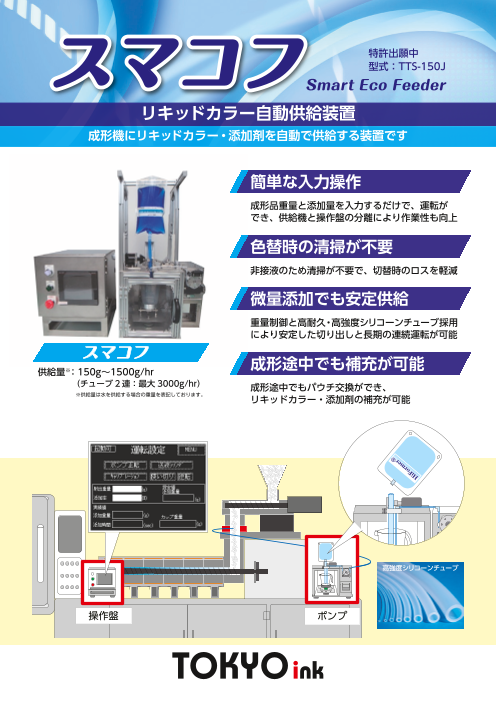

Page1
スマコフ 特許出願中
型式:TTS-150J
Smart Eco Feeder
リキッドカラー自動供給装置
成形機にリキッドカラー・添加剤を自動で供給する装置です
簡単な入力操作
成形品重量と添加量を入力するだけで、運転が
でき、供給機と操作盤の分離により作業性も向上
色替時の清掃が不要
非接液のため清掃が不要で、切替時のロスを軽減
微量添加でも安定供給
重量制御と高耐久・高強度シリコーンチューブ採用
により安定した切り出しと長期の連続運転が可能
スマコフ
供給量※:150g~1500g/hr 成形途中でも補充が可能
(チューブ2連:最大 3000g/hr) 成形途中でもパウチ交換ができ、
※供給量は水を供給する場合の重量を表記しております。 リキッドカラー・添加剤の補充が可能
高強度シリコーンチューブ
操作盤 ポンプ
HiFormer®
Page2
チューブ式ローラーポンプにより、安定した供給と掃除レスを実現
構造図
チューブをローラーで押しつぶしながら
回転させることで、液体を吸入し
定量吐出させるポンプです。
吸入
吐出
操作盤
スマコフ ■ 主仕様 型式 : TTS-150J
製品形態 : 制御部、計量ポンプ部分離型(5m配線付き)
電源 : AC200V 50/60Hz 三相
接続方法 : 加工機の運転信号との連動(ドライ接点)
計量方法 : 重量式(ロードセル)
環境温度、湿度 : 25℃±2 、 50%±5(推奨)
警報 : 操作盤よりアラーム音、画面に警報表示
設置条件 : 計量ポンプ部水平設置
射出重量目安 : 約 200~ 4000g(加工機運転 10s、添加量 0.2%の場合)
制御盤サイズ : 400㎜×250㎜×H700㎜ 18kg(制御線含まず)
計量ポンプサイズ : 320㎜×350㎜×H350㎜ 25kg(パウチ等の取り付け治具含まず)
供給可能材料 : HiFormer®、水
付属品 : HiFormer®パウチ取り付け治具、チューブクランプ
消耗品 : チューブ、コネクタ、計量カップ
■ オプション ケーブル延長 : 操作盤と計量ポンプの配線延長(最大 15mまで対応)
制御盤パトランプ : アラーム音付きパトランプ(アラーム音は標準)
計量ポンプパトライト : アラーム音付きパトランプ
非常停止ボタン : 計量ポンプに非常停止ボタンを設置(操作盤には標準)
安全センサー : ポンプのローターカバーにセンサーを設置
ハード容器交換台 : ハード容器取り付け用治具
チューブ(小径) : 3.0㎜×5.0㎜×10m
チューブ(大径) : 12.0㎜×16.0㎜×2m
コネクタ : 継ぎ手 L字、継ぎ手ストレート 各 10個入り
チューブ、コネクタセット : 計量ポンプ部のチューブ、コネクタのセット 5セット入り
計量カップ : 500ml メモリ、注ぎ口、取っ手付きカップ
※ HiFormer®はAVIENT社の登録商標です。
