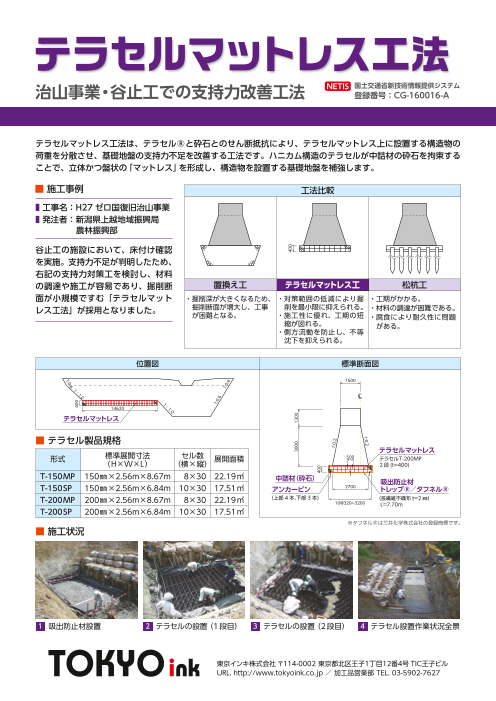

テラセルマットレス工法

テラセルマットレス工法 治山事業・谷止工での支持力改善工法 NETIS 国土交通省新技術情報提供システム登録番号：CG-160016-A テラセルマットレス工法は、テラセル®と砕石とのせん断抵抗により、テラセルマットレス上に設置する構造物の 荷重を分散させ、基礎地盤の支持力不足を改善する工法です。ハニカム構造のテラセルが中詰材の砕石を拘束する ことで、立体かつ盤状の「マットレス」を形成し、構造物を設置する基礎地盤を補強します。 ■ 施工事例 工法比較 ■ 工事名：H27ゼロ国復旧治山事業 ■ 発注者：新潟県上越地域振興局 　　　　 農林振興部 谷止工の施設において、床付け確認 を実施。支持力不足が判明したため、 右記の支持力対策工を検討し、材料 の調達や施工が容易であり、掘削断 置換え工 テラセルマットレス工 松杭工 面が小規模ですむ「テラセルマット ・掘削深が大きくなるため、 ・対策範囲の低減により掘 ・工期がかかる。 レス工法」が採用となりました。 掘削断面が増大し、工事 削を最小限に抑えられる。・材料の調達が困難である。が困難となる。 ・施工性に優れ、工期の短 ・腐食により耐久性に問題 縮が図れる。 がある。 ・側方流動を防止し、不等 沈下を抑えられる。 位置図 標準断面図 1500 1：1.0 CL 1： 14620 1.0 テラセルマットレス ■ テラセル製品規格 標準展開寸法 セル数 テラセルマットレス形式 （H×W×L） （横×縦） 展開面積 500 テラセルT-200MP 2段 (t=400) T-150MP 150㎜×2.56m×8.67m 8×30 22.19㎡ 中詰材（砕石） 吸出防止材 T-150SP 150㎜×2.56m×6.84m 10×30 17.51㎡ アンカーピン 2700 トレップ®／タフネル® T-200MP 200㎜×2.56m×8.67m 8×30 22.19㎡ （上部4本,下部 3本） （長繊維不織布 t=2㎜）10@320=3200 L=7.70m T-200SP 200㎜×2.56m×6.84m 10×30 17.51㎡ ※タフネル®は三井化学株式会社の登録商標です。 ■ 施工状況 1 吸出防止材設置 2 テラセルの設置（1段目） 3 テラセルの設置（2段目） 4 テラセル設置作業状況全景 東京インキ株式会社 〒114-0002 東京都北区王子1丁目12番4号 TIC王子ビル URL. http://www.tokyoink.co.jp ／ 加工品営業部 TEL. 03-5902-7627 400 1:0.6 1:0.6 400 3000 1300 400 1:0.2 1:0.2 .6 1:0
