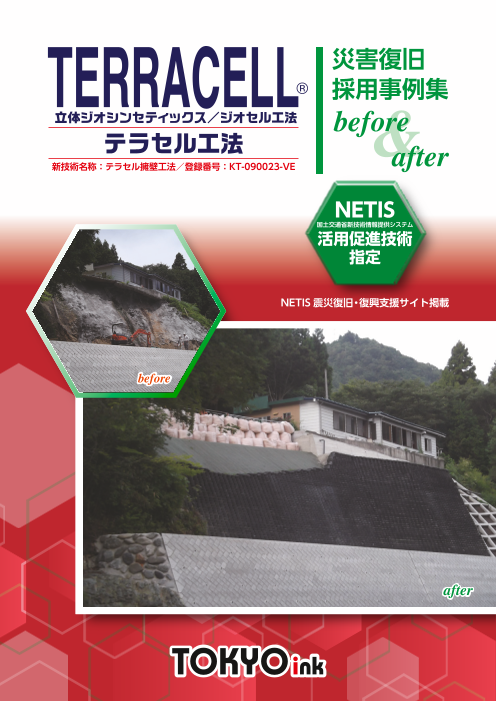

TERRACELL 災害復旧 ® 採用事例集 立体ジオシンセティックス／ジオセル工法 before テラセル工法 & 新技術名称：テラセル擁壁工法／登録番号：KT-090023-VE after NETIS 国土交通省新技術情報提供システム 活用促進技術 指定 NETIS 震災復旧・復興支援サイト掲載 before 当社ホームページより カタログのダウンロードが可能です http://www.tokyoink.co.jp/ 東京インキ　テラセル 検索 NETIS 震災復旧・復興支援サイト掲載 http://www.s-netis.mlit.go.jp/ NETIS　震災　テラセル 検索 http://www.tokyoink.co.jp 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 after 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 19.10.2K

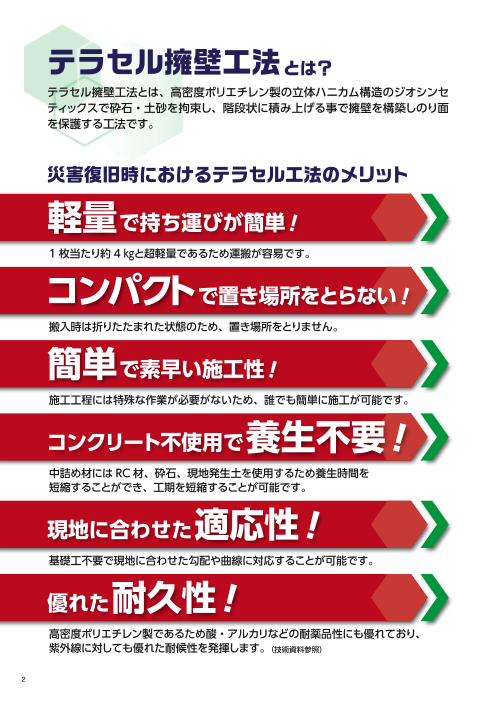

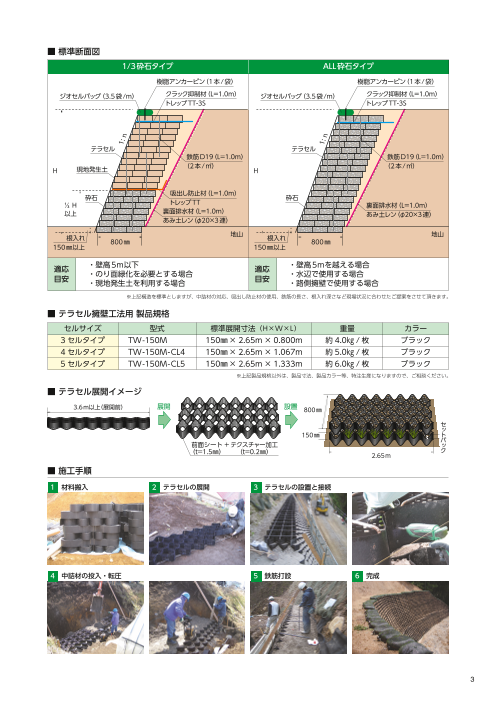

テラセル擁壁工法 ■ 標準断面図 とは？ 1/3砕石タイプ ALL砕石タイプ 樹脂アンカーピン（1本/袋） 樹脂アンカーピン（1本/袋） テラセル擁壁工法とは、高密度ポリエチレン製の立体ハニカム構造のジオシンセ ジオセルバッグ（3.5袋/m） クラック抑制材（L=1.0m） ジオセルバッグ（3.5袋/m） クラック抑制材（L=1.0m） ティックスで砕石・土砂を拘束し、階段状に積み上げる事で擁壁を構築しのり面 トレップTT-3S トレップTT-3S を保護する工法です。 テラセル テラセル 鉄筋D19（L=1.0m） 鉄筋D19（L=1.0m） H 現地発生土 （2本/㎡） H （2本/㎡） 災害復旧時におけるテラセル工法のメリット 砕石 吸出し防止材（L=1.0m） 砕石 軽量 ⅓ H トレップTT 裏面排水材（L=1.0m） で持ち運びが簡単！ 以上 裏面排水材（L=1.0m） あみ土レン（φ20×3連） あみ土レン（φ20×3連） 根入れ 地山 800㎜ 根入れ 地山 800㎜ 1 枚当たり約 4 ㎏と超軽量であるため運搬が容易です。 150㎜以上 150㎜以上 適応 ・壁高5ｍ以下 適応 ・壁高5ｍを越える場合 コンパクト 目安 ・のり面緑化を必要とする場合 目安 ・水辺で使用する場合 ・現地発生土を利用する場合 ・路側擁壁で使用する場合 で置き場所をとらない！ ※上記構造を標準としますが、中詰材の対応、吸出し防止材の使用、鉄筋の長さ、根入れ深さなど現場状況に合わせたご提案をさせて頂きます。 ■ テラセル擁壁工法用 製品規格 搬入時は折りたたまれた状態のため、置き場所をとりません。 セルサイズ 型式 標準展開寸法（H×W×L） 重量 カラー 3 セルタイプ 　 TW-150M 150㎜× 2.65m × 0.800m 約 4.0㎏ / 枚 ブラック 簡単 4 セルタイプ 　 TW-150M-CL4 150㎜× 2.65m × 1.067m 約 5.0㎏ / 枚 ブラック で素早い施工性！ 5 セルタイプ 　 TW-150M-CL5 150㎜× 2.65m × 1.333m 約 6.0㎏ / 枚 ブラック ※上記製品規格以外は、製品寸法、製品カラー等、特注生産になりますので、ご相談ください。 ■ テラセル展開イメージ 施工工程には特殊な作業が必要がないため、誰でも簡単に施工が可能です。 3.6m以上（展開前） 展開 設置 800㎜ コンクリート不使用で養生不要！ セ ッ 150㎜ ト 前面シート + テクスチャー加工 バ ッ （t=1.5㎜） （t=0.2㎜） ク 2.65m 中詰め材には RC 材、砕石、現地発生土を使用するため養生時間を ■ 施工手順 短縮することができ、工期を短縮することが可能です。 1 材料搬入 2 テラセルの展開 3 テラセルの設置と接続 現地に合わせた適応性！ 基礎工不要で現地に合わせた勾配や曲線に対応することが可能です。 4 中詰材の投入・転圧 5 鉄筋打設 6 完成 優れた耐久性！ 高密度ポリエチレン製であるため酸・アルカリなどの耐薬品性にも優れており、 紫外線に対しても優れた耐候性を発揮します。（技術資料参照） 2 3 1: n 1: n

テラセル擁壁工法 ■ 標準断面図 とは？ 1/3砕石タイプ ALL砕石タイプ 樹脂アンカーピン（1本/袋） 樹脂アンカーピン（1本/袋） テラセル擁壁工法とは、高密度ポリエチレン製の立体ハニカム構造のジオシンセ ジオセルバッグ（3.5袋/m） クラック抑制材（L=1.0m） ジオセルバッグ（3.5袋/m） クラック抑制材（L=1.0m） ティックスで砕石・土砂を拘束し、階段状に積み上げる事で擁壁を構築しのり面 トレップTT-3S トレップTT-3S を保護する工法です。 テラセル テラセル 鉄筋D19（L=1.0m） 鉄筋D19（L=1.0m） H 現地発生土 （2本/㎡） H （2本/㎡） 災害復旧時におけるテラセル工法のメリット 砕石 吸出し防止材（L=1.0m） 砕石 軽量 ⅓ H トレップTT 裏面排水材（L=1.0m） で持ち運びが簡単！ 以上 裏面排水材（L=1.0m） あみ土レン（φ20×3連） あみ土レン（φ20×3連） 根入れ 地山 800㎜ 根入れ 地山 800㎜ 1 枚当たり約 4 ㎏と超軽量であるため運搬が容易です。 150㎜以上 150㎜以上 適応 ・壁高5ｍ以下 適応 ・壁高5ｍを越える場合 コンパクト 目安 ・のり面緑化を必要とする場合 目安 ・水辺で使用する場合 ・現地発生土を利用する場合 ・路側擁壁で使用する場合 で置き場所をとらない！ ※上記構造を標準としますが、中詰材の対応、吸出し防止材の使用、鉄筋の長さ、根入れ深さなど現場状況に合わせたご提案をさせて頂きます。 ■ テラセル擁壁工法用 製品規格 搬入時は折りたたまれた状態のため、置き場所をとりません。 セルサイズ 型式 標準展開寸法（H×W×L） 重量 カラー 3 セルタイプ 　 TW-150M 150㎜× 2.65m × 0.800m 約 4.0㎏ / 枚 ブラック 簡単 4 セルタイプ 　 TW-150M-CL4 150㎜× 2.65m × 1.067m 約 5.0㎏ / 枚 ブラック で素早い施工性！ 5 セルタイプ 　 TW-150M-CL5 150㎜× 2.65m × 1.333m 約 6.0㎏ / 枚 ブラック ※上記製品規格以外は、製品寸法、製品カラー等、特注生産になりますので、ご相談ください。 ■ テラセル展開イメージ 施工工程には特殊な作業が必要がないため、誰でも簡単に施工が可能です。 3.6m以上（展開前） 展開 設置 800㎜ コンクリート不使用で養生不要！ セ ッ 150㎜ ト 前面シート + テクスチャー加工 バ ッ （t=1.5㎜） （t=0.2㎜） ク 2.65m 中詰め材には RC 材、砕石、現地発生土を使用するため養生時間を ■ 施工手順 短縮することができ、工期を短縮することが可能です。 1 材料搬入 2 テラセルの展開 3 テラセルの設置と接続 現地に合わせた適応性！ 基礎工不要で現地に合わせた勾配や曲線に対応することが可能です。 4 中詰材の投入・転圧 5 鉄筋打設 6 完成 優れた耐久性！ 高密度ポリエチレン製であるため酸・アルカリなどの耐薬品性にも優れており、 紫外線に対しても優れた耐候性を発揮します。（技術資料参照） 2 3 1: n 1: n

テラセル擁壁工法 民間災害復旧 路肩欠損対策工 路肩欠損 テラセル擁壁工法 before after 豪雨によるのり肩の崩壊に最小限の掘削で 崩壊 現道を維持しながらの施工も可能です。 テラセル before after 施主：民間 ／ 工事名：室蘭大沢地区民間擁壁工事 ■ 壁面勾配：（上段）1：1.0（下段）1：0.5　■ 壁高：（上段）5.4m（下段）6.9m　■ 壁面積：200㎡ 構造物周りの復旧 before after 施主：岩手県県岩泉土木センター ／ 工事名：宮古岩泉線災害復旧長者3工区 ■ 壁面勾配：1：0.5　■ 壁高：2.25m　■ 壁面積：25㎡ before 施主：国土交通省南三陸事務所 ／ 工事名：国道45号吉里地区修繕工事 ■ 壁面勾配：1：0.8　■ 壁高：5.6m　■ 壁面積：15㎡ 盛土の災害復旧 18660～18340 before 【標準横断図】 4000 1000 4660～43401000 7500 500 擬木柵工 縁石工 after 1：1 .5 保護 工 A部 のり 面 1：10.0施主：千葉県勝浦市役所 ／ 工事名：小羽戸地区災害復旧工事 ■ 壁面勾配：1：0.3　■ 壁高：6.75m　■ 壁面積：240㎡ =5.00m） 1：1 .5 擁壁工（H 断切 EL=21.17 1： 1.0 before after EL=17.17 after 施　主：青森県五所川原市役所 工事名：金木運動公園法面復旧工事 ■ 壁面勾配：1：1.0　■ 壁高：5.0m　■ 壁面積：100㎡ 施主：新潟県十日町市役所 ／ 工事名：市道猿倉線道路災害復旧工事 ■ 壁面勾配：1：0.5　■ 壁高：2.25m　■ 壁面積：40㎡ 4 5 1：n 13207～12993 1000 4000 100 5000 3107～2893 500

テラセル擁壁工法 民間災害復旧 路肩欠損対策工 路肩欠損 テラセル擁壁工法 before after 豪雨によるのり肩の崩壊に最小限の掘削で 崩壊 現道を維持しながらの施工も可能です。 テラセル before after 施主：民間 ／ 工事名：室蘭大沢地区民間擁壁工事 ■ 壁面勾配：（上段）1：1.0（下段）1：0.5　■ 壁高：（上段）5.4m（下段）6.9m　■ 壁面積：200㎡ 構造物周りの復旧 before after 施主：岩手県県岩泉土木センター ／ 工事名：宮古岩泉線災害復旧長者3工区 ■ 壁面勾配：1：0.5　■ 壁高：2.25m　■ 壁面積：25㎡ before 施主：国土交通省南三陸事務所 ／ 工事名：国道45号吉里地区修繕工事 ■ 壁面勾配：1：0.8　■ 壁高：5.6m　■ 壁面積：15㎡ 盛土の災害復旧 18660～18340 before 【標準横断図】 4000 1000 4660～43401000 7500 500 擬木柵工 縁石工 after 1：1 .5 保護 工 A部 のり 面 1：10.0施主：千葉県勝浦市役所 ／ 工事名：小羽戸地区災害復旧工事 ■ 壁面勾配：1：0.3　■ 壁高：6.75m　■ 壁面積：240㎡ =5.00m） 1：1 .5 擁壁工（H 断切 EL=21.17 1： 1.0 before after EL=17.17 after 施　主：青森県五所川原市役所 工事名：金木運動公園法面復旧工事 ■ 壁面勾配：1：1.0　■ 壁高：5.0m　■ 壁面積：100㎡ 施主：新潟県十日町市役所 ／ 工事名：市道猿倉線道路災害復旧工事 ■ 壁面勾配：1：0.5　■ 壁高：2.25m　■ 壁面積：40㎡ 4 5 1：n 13207～12993 1000 4000 100 5000 3107～2893 500

テラセルのり面保護工法 災害復旧 before after テラセルのり面保護工法とは、1：1.2 以上の緩い勾配ののり面にテラセルを平面的に展 開し、発生土もしくは砕石を充填することにより、表層の侵食を防止するとともに、植生 基盤を安定させる工法です。 ■ 標準断面図 ■ セルサイズ 樹脂アンカーピン 512㎜ 320㎜ 256㎜ テラセル TN植生シート L型 S 228㎜ M型 289㎜ 475㎜ 型 施　主：長野県下条村役場 工事名：下条村コスモホール法面災害復旧工事 吸出し防止材 ■ のり面勾配：1：0.8～1.2　■ 型式：T-100MP　■ のり面積：200㎡ before after 型枠固定用アンカーピン 型枠固定用アンカーピンの長さ、本数はのり 200㎜ 150㎜ 面勾配、土質条件により異なります。詳しく 100㎜ は、別途テラセル技術資料をご参照ください。 ■ テラセルのり面保護工法用 製品規格 セルサイズ セルサイズ（w×l） 型式 標準展開寸法（H×W×L） 展開面積 T-50SP 50㎜ × 2.56m × 6.84m T-100SP 100㎜ × 2.56m × 6.84m S 型 孔あき 256㎜×228㎜ 17.51㎡ T-150SP 150㎜ × 2.56m × 6.84m （1 枚当たり） T-200SP 200㎜ × 2.56m × 6.84m T-100MP 100㎜ × 2.56m × 8.67m 施主：都市再生機構千葉地域支社 ／ 工事名：千葉北部地区法面復旧工事 M 型 孔あき 320㎜×289㎜ T-150MP 150㎜ × 2.56m × 8.67m 22.19㎡ ■ のり面勾配：1：1.5　■ 型式：T-100MP　■ のり面積：220㎡ （1 枚当たり） T-200MP 200㎜ × 2.56m × 8.67m T-100LP 100㎜ × 2.56m × 14.25m before after L 型 孔あき 512㎜×475㎜ T-150LP 150㎜ × 2.56m × 14.25m 36.48㎡ （1 枚当たり） T-200LP 200㎜ × 2.56m × 14.25m ※上記製品規格以外は、特注生産になりますので、ご相談ください。 ■ 施工手順 1 整地 2 吸出し防止材設置 3 鉄筋打設 4 テラセル展開 5 テラセル設置 6 中詰材充填 7 植生シート敷設 8 完成 9 緑化状況 施工中 施工 9 ヶ月後 施主：東日本道路株式会社関東支社高崎管理事務所 ／ 工事名：上信越自動車道高崎管内災害復旧工事 ■ のり面勾配：1：0.8　■ 型式：T-100LP　■ のり面積：426㎡ 6 7

テラセルのり面保護工法 災害復旧 before after テラセルのり面保護工法とは、1：1.2 以上の緩い勾配ののり面にテラセルを平面的に展 開し、発生土もしくは砕石を充填することにより、表層の侵食を防止するとともに、植生 基盤を安定させる工法です。 ■ 標準断面図 ■ セルサイズ 樹脂アンカーピン 512㎜ 320㎜ 256㎜ テラセル TN植生シート L型 S 228㎜ M型 289㎜ 475㎜ 型 施　主：長野県下条村役場 工事名：下条村コスモホール法面災害復旧工事 吸出し防止材 ■ のり面勾配：1：0.8～1.2　■ 型式：T-100MP　■ のり面積：200㎡ before after 型枠固定用アンカーピン 型枠固定用アンカーピンの長さ、本数はのり 200㎜ 150㎜ 面勾配、土質条件により異なります。詳しく 100㎜ は、別途テラセル技術資料をご参照ください。 ■ テラセルのり面保護工法用 製品規格 セルサイズ セルサイズ（w×l） 型式 標準展開寸法（H×W×L） 展開面積 T-50SP 50㎜ × 2.56m × 6.84m T-100SP 100㎜ × 2.56m × 6.84m S 型 孔あき 256㎜×228㎜ 17.51㎡ T-150SP 150㎜ × 2.56m × 6.84m （1 枚当たり） T-200SP 200㎜ × 2.56m × 6.84m T-100MP 100㎜ × 2.56m × 8.67m 施主：都市再生機構千葉地域支社 ／ 工事名：千葉北部地区法面復旧工事 M 型 孔あき 320㎜×289㎜ T-150MP 150㎜ × 2.56m × 8.67m 22.19㎡ ■ のり面勾配：1：1.5　■ 型式：T-100MP　■ のり面積：220㎡ （1 枚当たり） T-200MP 200㎜ × 2.56m × 8.67m T-100LP 100㎜ × 2.56m × 14.25m before after L 型 孔あき 512㎜×475㎜ T-150LP 150㎜ × 2.56m × 14.25m 36.48㎡ （1 枚当たり） T-200LP 200㎜ × 2.56m × 14.25m ※上記製品規格以外は、特注生産になりますので、ご相談ください。 ■ 施工手順 1 整地 2 吸出し防止材設置 3 鉄筋打設 4 テラセル展開 5 テラセル設置 6 中詰材充填 7 植生シート敷設 8 完成 9 緑化状況 施工中 施工 9 ヶ月後 施主：東日本道路株式会社関東支社高崎管理事務所 ／ 工事名：上信越自動車道高崎管内災害復旧工事 ■ のり面勾配：1：0.8　■ 型式：T-100LP　■ のり面積：426㎡ 6 7

TERRACELL 災害復旧 ® 採用事例集 立体ジオシンセティックス／ジオセル工法 before テラセル工法 & 新技術名称：テラセル擁壁工法／登録番号：KT-090023-VE after NETIS 国土交通省新技術情報提供システム 活用促進技術 指定 NETIS 震災復旧・復興支援サイト掲載 before 当社ホームページより カタログのダウンロードが可能です http://www.tokyoink.co.jp/ 東京インキ　テラセル 検索 NETIS 震災復旧・復興支援サイト掲載 http://www.s-netis.mlit.go.jp/ NETIS　震災　テラセル 検索 http://www.tokyoink.co.jp 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 after 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 20.2.D
