Page1

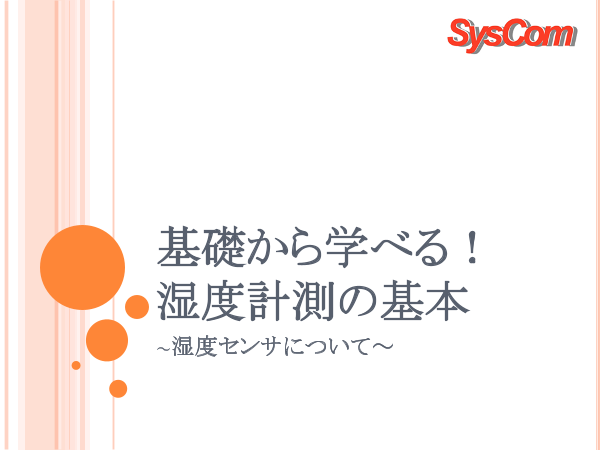

湿度計測の基本
～湿度センサについて～
Page2

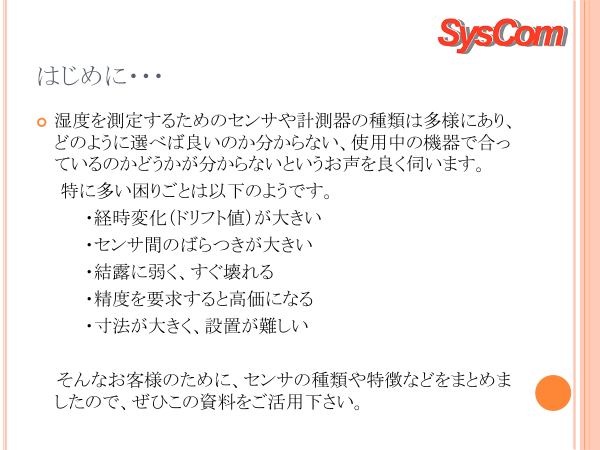

はじめに・・・
湿度を測定するためのセンサや計測器の種類は多様にあり、
どのように選べば良いのか分からない、使用中の機器で合っ
ているのかどうかが分からないというお声を良く伺います。
特に多い困りごとは以下のようです。
・経時変化（ドリフト値）が大きい
・センサ間のばらつきが大きい
・結露に弱く、すぐ壊れる
・精度を要求すると高価になる
・寸法が大きく、設置が難しい
そんなお客様のために、センサの種類や特徴などをまとめま
したので、ぜひこの資料をご活用下さい。
Page3

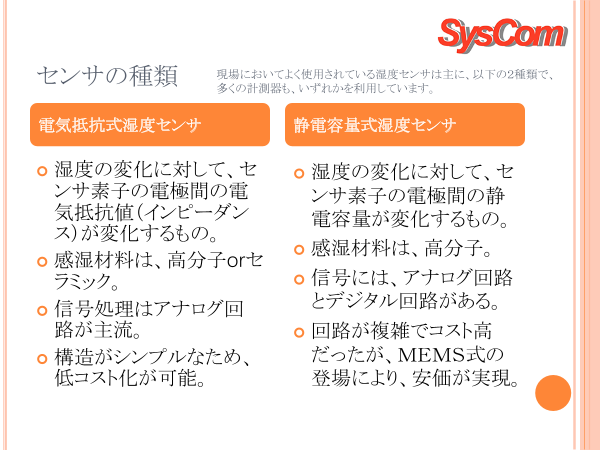

センサの種類 現場においてよく使用されている湿度センサは主に、以下の２種類で、
多くの計測器も、いずれかを利用しています。
電気抵抗式湿度センサ 静電容量式湿度センサ
湿度の変化に対して、セ 湿度の変化に対して、セ
ンサ素子の電極間の電 ンサ素子の電極間の静
気抵抗値（インピーダン 電容量が変化するもの。
ス）が変化するもの。
感湿材料は、高分子。
感湿材料は、高分子orセ
ラミック。 信号には、アナログ回路
とデジタル回路がある。
信号処理はアナログ回
路が主流。 回路が複雑でコスト高
構造がシンプルなため、 だったが、ＭＥＭＳ式の
低コスト化が可能。 登場により、安価が実現。
Page4
センサの特徴（メリット・デメリット）
電気抵抗式湿度センサ 静電容量式湿度センサ
電気抵抗を測定するの リニアリティに優れている。
で、ノイズに強い。
相対湿度0～100％RHの
大量生産が可能で、比 測定が可能。
較的安価。
応答速度が速い。
原理上、低湿度領域で
高温・低温での使用が可
の測定が不可。 能。
応答速度が遅い。
静電容量を測定するた
精度のばらつきが大きく、 め、ノイズに弱い
結露に弱い。
高精度が多く、長寿命。
Page5
主な用途例
電気抵抗式湿度センサ
過酷な環境ではなく、厳密な値もそれほど必要でない時に用いられ
ることが多い。
価格面においても、量産民生用向きに適している。
エアコン、冷蔵庫、加湿器、換気扇 など
静電容量式湿度センサ
高い精度、速い応答性が要求される場面で用いられる。
長期安定性、耐久性があるため、工業計測用途に適している。
クリーンルーム、恒温恒湿槽、バイオ研究用、医療用 など
Page6
弊社取り扱い製品＿静電容量式温湿度センサ
Ｓｅｎｓｉｒｉｏｎ社製 ＳＨＴ４５，３５
シリコンバンドギャップ温度センサ
と、ポリマー感湿膜の静電容量式
湿度センサが、MEMS技術により
組み込まれたセンサ。
アンプ回路やキャリブレーション
データも全て一体化された、校正
不要のデジタル出力式。
【主な実績】
高精度で、応答速度も速く、かつ ・各種車両試験
・恒温恒湿槽内測定
超小型サイズ。 ・生体計測 など
Page7
弊社取り扱い製品＿静電容量式温湿度センサ
ＩＳＴ社製 ＨＹＴ９３９
耐水性があり、浸水しても、長期
測定できる温湿度センサ。
耐薬品（ガス）性もあり、過酷な環
境にも対応可能なため、工業計測
用途に最適。
焼結金属フィルタで覆われている
ため、耐久性も高い。 【主な実績】
＋１６ｂａｒまでの耐気圧性も保持。 ・腐食試験
・コンクリート養生評価
・屋外での測定 など
Page8
温湿度センサに求める条件に優
先順位をつけ、測定用途や設置
環境に応じて適したものをお選び
下さい。
ご紹介した弊社の温湿度センサケーブルは、以下の弊社の計
測機器に接続してお使いいただけるようにアッセンブリしており
ます。
■１ｃｈタイプ_小型充電式ロガー
■８ｃｈタイプ_マルチロガー
■ １ｃｈタイプ_アナログ変換出力モジュール
■ ４ｃｈタイプ_アナログ変換出力ユニット
詳細は弊社シスコムまでお気軽にお問合せ下さい。
