VERICUT（ベリカット）連携｜WinTool工具管理システム

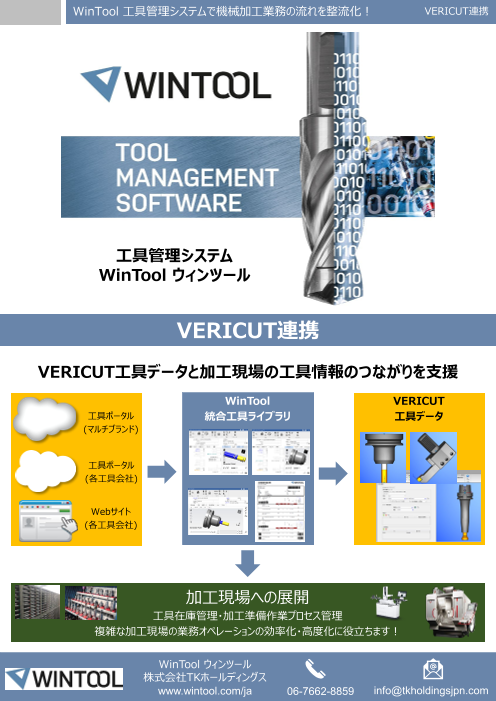

WinTool 工具管理システムで機械加工業務の流れを整流化！ VERICUT連携 工具管理システム WinTool ウィンツール VERICUT連携 VERICUT工具データと加工現場の工具情報のつながりを支援 WinTool VERICUT 工具ポータル 統合工具ライブラリ 工具データ (マルチブランド) 工具ポータル (各工具会社) Webサイト (各工具会社) 加工現場への展開 工具在庫管理・加工準備作業プロセス管理 複雑な加工現場の業務オペレーションの効率化・高度化に役立ちます！ WinTool ウィンツール 株式会社TKホールディングス www.wintool.com/ja 06-7662-8859 info@tkholdingsjpn.com

WinTool 工具管理システムで機械加工業務の流れを整流化！ VERICUT連携 VERICUTで統合工具ライブラリのデータを活用、そして加工現場へ情報展開！ VERICUTをWinTool工具データベースにつなぐことで、自社で使用もしくは保有する工具データ・工具情報を 一元管理しているWinToolから工具データをVERICUTに転送できるようになります。VERICUTをWinToolと 連携することで、NCプログラムの検証プロセスをスピードアップすることに貢献します。自社にある常駐工具と常 備工具の仕様データ、自社に在庫がある切削工具やツールホルダを優先的に選択しながらNC加工シミュレー ションを実施。特殊工具にも対応しており、実際に加工現場で使用する工具のデータをVERICUT環境で用い ることで、より正確な検証を事前に実施、問題点の発見を前倒しすることに貢献します。 主要機能 Features WinTool統合工具ライブラリ 利用可能な工具サプライヤデータ、工具カタログ データに貴社独自情報を加え、容易に貴社独 自の統合工具ライブラリを構築可能 寸法情報と照合分析機能が付いた便利な WinTool工具アセンブリ仕様 加工現場に展開する工具リスト(NCプログラム で使用する工具の一覧)を生成 閲覧版ライセンスはフリー 工具データの改訂/ステータス管理(オプション) タスク 工具在庫管理(オプション) Task ツールプリセッタ連携(オプション) 加工現場で作業に割当て可能な切削工具・ ツーリングのみを使用し、シミュレーション実施 工具データ NCプログラミング、シミュレーション、マシン段取り で共有して使用する自社特有の工具データベー VERICUTユーザーはWinTool工具ライブラリか スをWinTool活用で構築 らNCプログラムで使用するアセンブリ工具データ の一覧である工具リスト情報を選択・インポート ツーリングシートなど、機械加工業務で使用する 可能。単一のアセンブリ工具データ転送も可能 文書作成およびアーカイブ(記録)プロセスの標 準化と自動化 新規に工具データインポート機能がVERICUT メニューバーに追加され、検索条件を用いて工 具データを選択、VERICUTにインポート可能 利点 検索条件として、アダプタタイプ・工具クラス・形 Benefits 状・被削材など(ユーザー定義可)を活用可能 VERICUT上で、より正確な工具モデルを使用 工具ID・説明・形状・工具輪郭(プロファイル)・ したNCプログラムを検証可能 3DモデルをWinToolからインポート タイムリーに工具に係る計画実施・準備可能 カスタムVERICUTモデルの使用をサポート 工具データを再作成するムダを省き、VERICUT (TLS・STL・PLY・STEP) による検証のスピードアップを実現  Force設定（軸方向レイク角や径方向レイク インテグレーション・標準化・自動化を通じ、CNC 角）の値を転送 加工現場における間接費を減少 WinTool ウィンツール 株式会社TKホールディングス www.wintool.com/ja 06-7662-8859 info@tkholdingsjpn.com
