統合工具ライブラリ WinTool (ウィンツール)

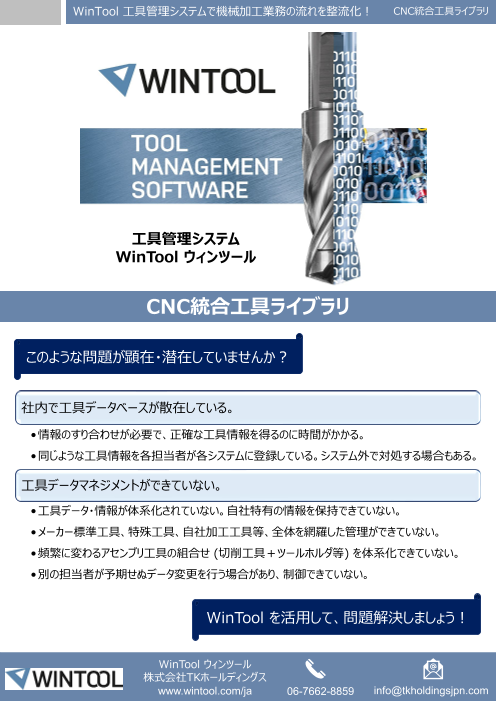

WinTool 工具管理システムで機械加工業務の流れを整流化！ CNC統合工具ライブラリ 工具管理システム WinTool ウィンツール CNC統合工具ライブラリ このような問題が顕在・潜在していませんか？ 社内で工具データベースが散在している。 •情報のすり合わせが必要で、正確な工具情報を得るのに時間がかかる。 •同じような工具情報を各担当者が各システムに登録している。システム外で対処する場合もある。 工具データマネジメントができていない。 •工具データ・情報が体系化されていない。自社特有の情報を保持できていない。 •メーカー標準工具、特殊工具、自社加工工具等、全体を網羅した管理ができていない。 •頻繁に変わるアセンブリ工具の組合せ (切削工具＋ツールホルダ等) を体系化できていない。 •別の担当者が予期せぬデータ変更を行う場合があり、制御できていない。 WinTool を活用して、問題解決しましょう！ WinTool Japan ウィンツール ジャパン www.wintool.com/ja 06-7662-8859 info@wintooljapan.com

CNC統合工具ライブラリ 自社が使用する工具データ・工具情報を一元管理 WinTool（ウィンツール）を活用することにより、スマート工場の重要な要素である統合工具ライブラリを構築することができます。 切削工具・ツールホルダ・インサート・コレット・治具・測定機器といった生産資源のデジタル情報が一元的に記録・管理されます。 これらの情報は、機械加工業務プロセス・ワークフロー内で、必要な場所で必要な時にオンラインで利用できます。WinToolは使 いやすく、工具データは工具メーカーが公開している情報からインポートすることも、個別に作成することもできます。また、妥当性 チェックにより、入力データの品質が保たれます。アセンブリ工具データ・寸法付きグラフィクスデータ・3Dモデル・工具リストおよびセッ トアップシートが自動的に生成され、体系的に自社の工具データ・工具情報を管理できます。 主要機能 Features 統合工具ライブラリ  体系化した工具名称・形状値・適合コード・図面・ 切削条件・保管場所等を含む工具コンポーネント データの管理  業界標準工具タイプ（BMG / ISO13399 / DIN4000）および特殊工具をサポート  アセンブリ工具データの自動生成  工具リスト・セットアップ手順書の自動生成  工具データ・工具現物の使用状況を参照  工具ポータル (ツールズユナイテッド・マシニングクラ ウド)・メーカーカタログからのデータインポート  ユーザーグループ別の権限管理 グラフィクスパッケージ  2Dグラフィクスジェネレータ (回転工具/ホルダ用) タスク  アセンブリ工具グラフィクスの自動生成ジェネレータ Task （自動的に形状値算出）  3D工具輪郭ジェネレータおよびSTL/STEPモデル  切削工具、ツールホルダ、インサート等、コンポーネントデータを管理 のアセンブリジェネレータ  各コンポーネントデータを組付けた、アセンブリ工具データを管理  組込みCADシステム・3Dビュワー  NCプログラムで使用する工具一覧・工具段取り指示書等を作成 拡張オプション ※一部  工具データの改訂管理 利点 Benefits  CAMシステムとのインタフェース NC加工シミュレーションシステムとのインタフェース  WinToolは、社内で散在しがちな工具データ・工具情報を一元管  理し、スマート工場化の礎の役割を担います。  ツールプリセッタとのインタフェース  切削条件や在庫情報を含む登録されたすべての工具情報にアクセス、  文書管理 (CNCファイル管理) ユーザー定義可能なフィルタから情報を容易に検索できます。  工具在庫管理 (CNC在庫管理)  複雑な加工現場オペレーション業務の標準化を支援。業務プロセス  アセンブリ工具現物管理 (CNCプロセス管理) の早い段階でボトルネックを発見できます。 WinTool Japan ウィンツール ジャパン www.wintool.com/ja 06-7662-8859 info@wintooljapan.com
