製品カタログ

1台もしくは2台の機械と自動生産セルを構築するソリューションのご紹介です。

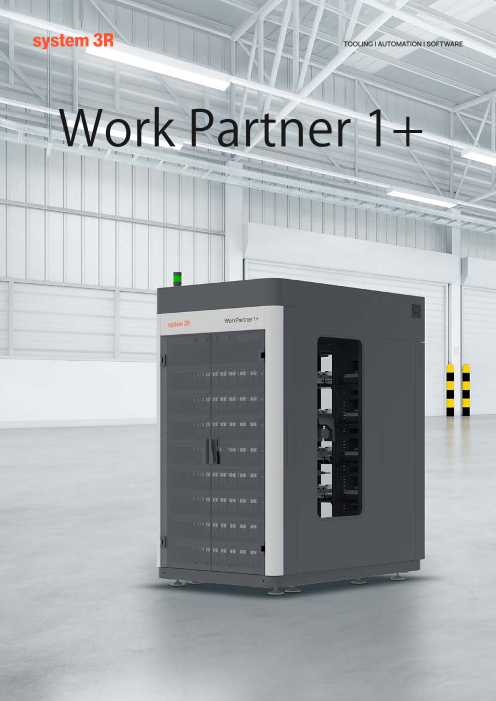

ワークパートナー1+は、最小床面積で最大のマガジン容量を提供しています。多くの他の解決方法と異なり後から仕様の変更も可能です。我々のモジュール式のマガジンはそれぞれのユーザーの要求に合わせて変更できる前例がない柔軟性を持ちます。

このカタログについて

ドキュメント名 ワークパートナー マガジン パレットの出し入れ
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
取り扱い企業 GFマシニングソリューションズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
チューブ 穴あけ レーザ
製品カタログ

GFマシニングソリューションズ株式会社

この企業の関連カタログの表紙
タービンブレード マシニングセンタ
製品カタログ

GFマシニングソリューションズ株式会社

この企業の関連カタログの表紙
ブリスク 専用 マシニングセンタ
製品カタログ

GFマシニングソリューションズ株式会社

このカタログの内容

Page1

TOOLING | AUTOMATION | SOFTWARE Work Partner 1+
Page2

System 3R に拠る品質と設計監理
Page3

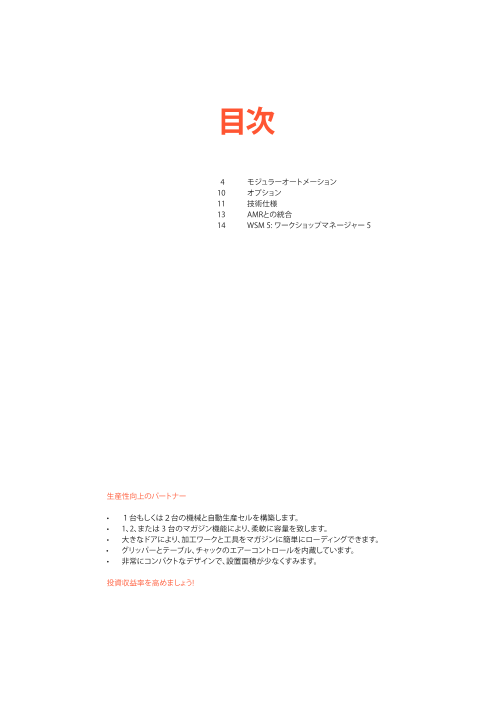

目次 4 モジュラーオートメーション 10 オプション 11 技術仕様 13 AMRとの統合 14 WSM 5: ワークショップマネージャー 5 生産性向上のパートナー • 1台もしくは2台の機械と自動生産セルを構築します。 • 1、2、または 3 台のマガジン機能により、柔軟に容量を致します。 • 大きなドアにより、加工ワークと工具をマガジンに簡単にローディングできます。 • グリッパーとテーブル、チャックのエアーコントロールを内蔵しています。 • 非常にコンパクトなデザインで、設置面積が少なくすみます。 投資収益率を高めましょう!
Page4

お客様別のソリューション ニーズに合わせてモジュール化 マシニング加工アプリケーション WorkPartner 1+ (LH バージョン) 大容量のマガジン 2 種類のツールシステム 重量物ローディングステーション ワイヤーカット放電加工(ワイヤEDM) アプリケーション WorkPartner 1+ (HH バージョン) 重量物ローディングステーション EDM アプリケーション WorkPartner 1+ (LH バージョン) 重量物ローディングステーション ドレインステーション 04 System 3R – WorkPartner 1+
Page5

マシニングセンタと放電加工機の 組み合わせ WorkPartner 1+ (LH バージョン) 大容量のマガジン 2 種類のツール 重量物ローディングステーション ドレインステーション レーザーアプリケーション WorkPartner 1+ (LLバージョン) フロントローディング マシニングセンタ用 レールアプリケーション WorkPartner 1+ (HH バージョン) 重量物ローディングステーション System 3R – WorkPartner 1+ 05
Page6

標準化されたモジュール 12のモジュールモデル からの選択 WorkPartner 1+ は、最小限の床面積で最大の マガジン ドアが大きく、ロード/アンロードが容易な マガジン容量を提供します。市場の他の多くの WorkPartner 1+ は、非常にユーザー フレンドリー ソリューションとは異なり、将来の変更も可能です。 です。その他の利点としては、迅速な交換サイクル、 当社のモジュラー マガジンは、お客様のニーズに グリップ デバイスとテーブル チャックの統合空気圧 合わせて調整できる。前例のない柔軟性を 制御、最小限の設置面積などがあります。 提供します。1 つのマガジンから始めても、 必要に応じて 1つまたは 2つ追加できます。 WorkPartner 1+ は、マシニングセンタ、 形彫り放電加工、ワイヤ 放電加工機 、レーザ加工機、 研削盤にも最適です。 単品加工でも連続生産でも、同様に効率的です。 WorkPartner 1 + カバー付きの状態 WorkPartner 1 + カバーなし 06 System 3R – WorkPartner 1+
Page7

4つの異なる組み込み用コンポーネント マニピュレータユニット 軽量マガジン 重量マガジン 回転マガジン System 3R – WorkPartner 1+ 07
Page8

各種構成の WorkPartner 1+ 2基のマガジンの例 2基のマガジンの例 2基のマガジンの例 • 2 基の軽量マガジン • 軽量マガジン 1 基 • 軽量マガジン 1基   16 段、1 段あたり 10 パレット   8 段、1 段あたり 10 パレット   8 段、10 パレット/段 • 重量マガジン 1 基 • 回転マガジン 1 基 結果   5 段、1 段あたり 2 パレット   2 段、36 パレット/段 160 Macro 54 角パレット   3 段、4 パレット/段 結果 80 Macro 54 角パレット 結果 10 Dynafix 350 角パレット 152 Macro 54 角パレット 12 Dynafix 350 角パレット 1基のマガジンの例 2基のマガジンの例 1基のマガジンの例 • 軽量マガジン 1 個 • 回転式マガジン 1 基 • 重量 マガジン 1 基   8 段、1 段あたり 10 パレット   2 段、36 パレット/段   5 段、1 段あたり 2 パレット   3 段、4 パレット/段 結果 • 重量 マガジン 1 基 結果 80 Macro 54 角パレット   5 段、2 パレット/段 10 Dynafix 350角パレット 結果 72 Macro 54 角パレット 22 Dynafix 350角パレット 08 System 3R – WorkPartner 1+
Page9

1基のマガジンの例 2基のマガジンの例 3基のマガジンの例 • 回転マガジン 1 基 • 重量マガジン 2 基 • 軽量マガジン 1基   2 段、1 段あたり 36 パレット   10 段、1 段あたり 2 つのパレット   8 段、10 パレット/段   3 段、1 段あたり 4 パレット • 重量マガジン 2 基 結果   10 段、1 段あたり 2 つのパレット 結果 20 Dynafix 350角パレット 72 Macro 54 角パレット 結果 12 Dynafix 350角パレット 80 Macro 54 角パレット 20 Dynafix 350角パレット 3基のマガジンの例 3基のマガジンの例 3基のマガジンの例 • 軽量マガジン 3 基  • 重量 マガジン 3 基 • 軽量マガジン 2 基   24 段、1 段あたり 10 パレット   15 段、1 段あたり 2 パレット   16 段、1 段あたり 10 パレット   • 重量マガジン 1 基 結果 結果   5 段、1 段あたり 2 パレット 240 Macro 54 角パレット 30 Dynafix 350 角パレット 結果 160 Macro 54 角パレット 10 Dynafix 350角パレット System 3R – WorkPartner 1+ 09
Page10

ドレインステーション ワークピースから加工液を排出します。 セルPC Cell PC を搭載した WorkPartner 1+ オプション ロードステーション 出し入れしやすいスライド棚付き。 扉には10mmの防犯ガラスを採用。 10 System 3R – WorkPartner 1+
Page11

技術仕様 C A B 構成 設置面積 軽量マガジン1基 A = 1310, B = 1646, C = 2460 mm 重量マガジン1基 A = 1310, B = 2043, C = 2460 mm 回転マガジン1基 A = 1310, B = 2647, C = 2460 mm 軽量マガジン2基 A = 1310, B = 1646, C = 2460 mm 重量マガジン2基 A = 1310, B = 2440, C = 2460 mm 軽量マガジン1基と重量マガジン1基 A = 1310, B = 2043, C = 2460 mm 軽量マガジン1基と回転マガジン1基 A = 1310, B = 2647, C = 2460 mm 重量マガジン1基と回転マガジン1基 A = 1310, B = 3044, C = 2460 mm オプション 軽量マガジン1基と重量マガジン2基 A = 1961, B = 2043, C = 2460 mm 軽量マガジン3基 A = 1564, B = 1646, C = 2460 mm 重量マガジン3基 A = 1961, B = 2440, C = 2460 mm 軽量マガジン2基と重量マガジン1基 A = 1564, B = 2043, C = 2460 mm 仕様 搬送重量 最大100 kg: ワークピース付きパレットを含む 最大X軸移動量 1244 mm: 2 マガジン バージョン 最大Z軸移動量 1500 mm 最大C軸回転量 330 ° 必要な空気圧、流量 6 ± 1 bar, 150 ㍑/分 電力供給(日本) 3x200 VAC 電力供給(北米) 3x480 VAC 電力供給(ヨーロッパ) 3x400 VAC 消費電力 最大 20アンペア@3x200 VAC 若しくは 20アンペア@3x400VAC 周波数 50/60 Hz ± 1% 外部ヒューズ 20 アンペア、特性タイプ D インタフェース RS-232、24 V I/0(各種)産業用フィールドバス 二重非常停止回路 オプションとアクセサリー ロードステーション ドレインステーション 自動スキャン機能付きまたは無しのIDシステム マガジン内部照明(LED) WSM ソフトウェアを搭載した Cell PC 外装カバーのカラーカスタマイズ 手動レール System 3R – WorkPartner 1+ 11
Page12

マガジン容量 マガジンには、軽量(L)、重量(H)、回転式(R)の3種類があります。 チェンジャーユニットには、最大3つのマガジンを任意の組み合わせで接続できます。 マガジン 1 基: L、H、または R マガジン 2 基: L + L、H + H、L + H、H + R、または L + R。 マガジン 3 基: LHH、LLL、HHH、LHL 注記: 各マガジンは、同一のパレット システムを対象としています。 マガジンの容量は、ワークピースの形状とサイズによって完全に決まります。以下の表は、「標準」サイ ズと形状のワークピースを運ぶ各パレット システムの「ガイドライン値」のみを示しています。 軽量マガジンのパレットシステム 棚段数 パレット数/段 合計 Macro 50/70 8 10 80 Macro PT (70x70) 8 10 80 Macro 116 8 6 48 Macro chip guard 8 6 48 Matrix 110 8 6 48 Matrix 142 8 5 25 MacroMagnum 156 8 5 25 GPS 70 8 10 80 GPS 120 8 6 48 ITS50 8 10 80 ITS72 8 9 72 ITS115 8 6 48 ITS148 8 5 25 重量マガジンのパレットシステム 棚段数 パレット数/段 合計 Macro Magnum 156 5 4 20 Matrix 110 5 4 20 Matrix 142 5 4 20 GPS 240 5 2 10 Dynafix 280/350 5 2 10 Delphin Short (Fork/levelling head) 5 2 10 ITS148 5 4 20 UPC Fork/RCS 5 2 10 回転式マガジンのパレットシステム 棚段数 パレット数/段 合計 Macro 54 7 36 252 Macro 70 7 30 210 Macro 116 5 12 60 Matrix 110 5 12 60 Matrix 142 5 12 60 MacroMagnum 156 5 12 60 GPS 70 7 20 140 GPS 120 5 12 60 GPS 240 5 6 30 Dynafix 280 5 5 25 Delphin Short (Fork/levelling head) 5 5 20 ITS50 7 36 252 ITS148 5 12 60 UPC Fork/RCS 5 4 20 注記: Macro、MacroTwin、または Unimatic を使用してワイヤ EDM を実行する場合、ソリューションは顧客個別対応です。    ラックあたりの位置の数は、パレット システムではなく、ワークピースを固定するデバイスのタイプによって決まります。 12 System 3R – WorkPartner 1+
Page13

オプショングリッパー ダブル 90度チルト 180度反転 オプション 手動レール - フロントロード式マシンを 手動で操作するために、Workpartner 1+ をスライドさせます。 AMR 統合を備えた WorkPartner 1+ シングルセル WorkPartner 1+ と EDM マシンを AMR ユニットに統合。 マシンの片側にあるローディング/アンローディング ステーションにトレイとリフターを備えた AMR (マシニング センターは 1 台のみ)。 ダブルセル WorkPartner 1+ とフライス加工機および EDM マシ ンを AMR ユニットに統合。 マガジンに自動ドアがあるロード/アンロード ステ ーションにトレイとリフターを備えた AMR。 WPT1+ ライト マガジンには、1 台または 2 台の マシンを使用するときに AMR サポートがリフター 上のトレイをロード/アンロードできるようにする ためのオプションが用意されています。ロボット アームはライト マガジンから移動します。このア クセスのため、ライト マガジン内のツール位置の 数は制限されます (サポートは 2025 年以降に開始 されます)。 System 3R – WorkPartner 1+ 13
Page14

WSM 5 – ワークショップマネージャー 5 使いやすいセル管理の ソフトウェア • 必要なデータは、構造化された方法ですばやく入力されます。 • プロセス チェーン全体の迅速で正確な概要把握が可能です。 • 柔軟性の向上: 優先順位はいつでも変更できます。 • 自動化セルの準備が簡単かつ安全にできます。 • 人的要因によるエラーのリスクが最小限に抑えられます。 • プロセスのセキュリティが向上します。 14 System 3R – WorkPartner 1+
Page15

準備 –ワークセンター 実行 – セルマネージャー モニタリング – セルモニター • 注文の作成 • パレット ID コードとマガジンの位置を • すべてのセルのステータスを表示 • 操作と NC プログラムの割り当て 管理します • 個々のマシンとプロセスの • オフセット値の取得 • 優先リストを作成します ステータスを表示 • 生産のために注文をリリース • 優先リストの順序で利用可能なジョブ を自動的に開始します 統計 – WSM 5 統計 • 個々の注文のステータスと加工時間で • セルの使用率データを取得して分析する データベースの情報を更新します • 注文データを取得して分析する System 3R – WorkPartner 1+ 15
Page16
