実装技術により、小型軽量で広帯域な低雑音増幅器を実現
・周波数 0.5GHz～30GHz から選択
・低NF
・高利得
・Kコネクタ
・動作温度 ―55℃～＋85℃
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 低雑音増幅器 L～K帯LNA JX0x-0022-00 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 779.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社オリエントマイクロウェーブ (この企業の取り扱いカタログ一覧) |

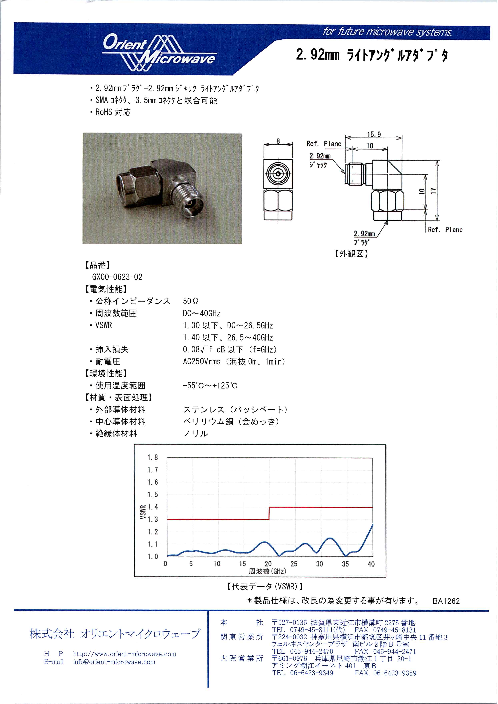

この企業の関連カタログ
このカタログの内容
Page1
L～K 帯 LNA
（品名：JX0x-0022-00)
1/2
MIC 実装技術により、小型軽量で広帯域な低雑音増幅器を実現
・周波数 0.5GHz～30GHz から選択
・低 NF
・高利得
・K コネクタ
・動作温度 ―55℃～＋85℃
製品仕様
品名 JX00-0022-00 JX01-0022-00 JX02-0022-00
周波数帯 0.5-10GHz 8-18GHz 23-30GHz
0.5-8GHz 8-10GHz 8-16GHz 16-18GHz
雑音指数[dB] 2.5
1.8 2.3 2 2.5
利得[dB] 25 33 20
P1dB[dBm](typ) 18 15 15
Return loss[dB](typ) -10 -10 -10
許容入力[dBm] 25 20 10
電源電圧[V] 5 3.5 4
電源電流[mA] 120 180 90
動作温度[℃] ―55～85 ―55～85 ―40～85
保存温度[℃] ―65～150 ―65～150 ―55～155
単位：㎜
公差なき寸法公差は±0.5
外形寸法
＊製品仕様は、改良の為変更する事が有ります。 BA1314
本 社 〒527-0135 滋賀県東近江市横溝町 2275 番地
TEL 0749-45-8111(代) FAX 0749-45-8131
株式会社オリエントマイクロウェーブ 関 東 営 業 所 〒224-0032 神奈川県横浜市都筑区芽ヶ崎中央 11 番地 3
ウェルネスセンタープラザ 南ビル 2 階 B 号室
TEL 045-944-2470 FAX 045-944-2471
H P https://www.orient-microwave.co.jp 関 西 営 業 所 〒661-0976 兵庫県尼崎市潮江 1 丁目 2 番 6 号
E-mail info@orient-microwave.co.jp JRE 尼崎フロントビル 5 階
TEL 06-4960-8540 FAX 06-4960-8541
Page2
L～K 帯 LNA
（品名：JXxx-00 22-0 0)
2/2
JX00-0022-00 電気性能
JX01-0022-00 電気性能
JX02-0022-00 電気性能
*データは代表値です
