超音波厚さ計（ちょうおんぱあつさけい）とは、超音波を利用して対象物の厚みを測定する計測機器である。
概要
超音波厚さ計は、探触子（プローブまたはトランスデューサー）と呼ばれる超音波受発信機能を持ったセンサーを用いて測定を行う非破壊検査計測装置。探触子を測定物に接触させ、超音波を測定物に送信、測定物の裏面に反射して戻ってくる超音波を探触子で受信し、その伝播時間から測定物の厚さを算出する。
測定物の厚さの算出式
測定方式
超音波の伝播時間を元に厚さの計測を行う。代表的な方式は以下の3つである。零点・第一回底面エコー方式 内部で設定した零点と、第一回底面エコーの伝播時間差から厚みを計測。多重エコー方式 各エコー間の伝播時間差から厚みを計測。表面エコー・第一回底面エコー方式 表面エコーと第一回底面エコーの伝播時間差から、厚みを計測。主な用途
鉄、アルミニウム、ステンレスなどの金属をはじめ、プラスチックやガラス、セラミックなど様々な素材の厚さを測定することが出来る。配管やタンク、各種構造物の腐食検査、機械・設備の保守管理、製品の抜き取り検査、精密厚さ測定など、非常に幅広い用途で使用されている。
超音波厚さ計メーカー
GEインスペクション・テクノロジーズ・ジャパンJFEアドバンテックオリンパスNDTアドヴァンス東京計器佐藤商事タイタン・テクノロジー帝通電子研究所ベーターレーザーマイク社関連項目
超音波超音波検査非破壊検査

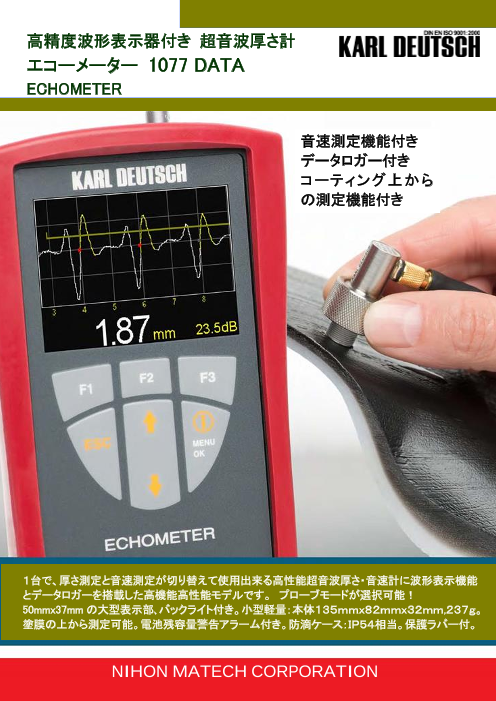

高精度波形表示器付き 超音波厚さ計 ECHOMETER 1077 DATA
これ1台で、厚さ測定と音速測定が切り替えて使用できる高性能超音波厚さ・音速計
本体135mmx82mmx32mm/237gと小型軽量。塗膜の上からも測定可能となります。伝搬時間測定も可能となります。◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお...

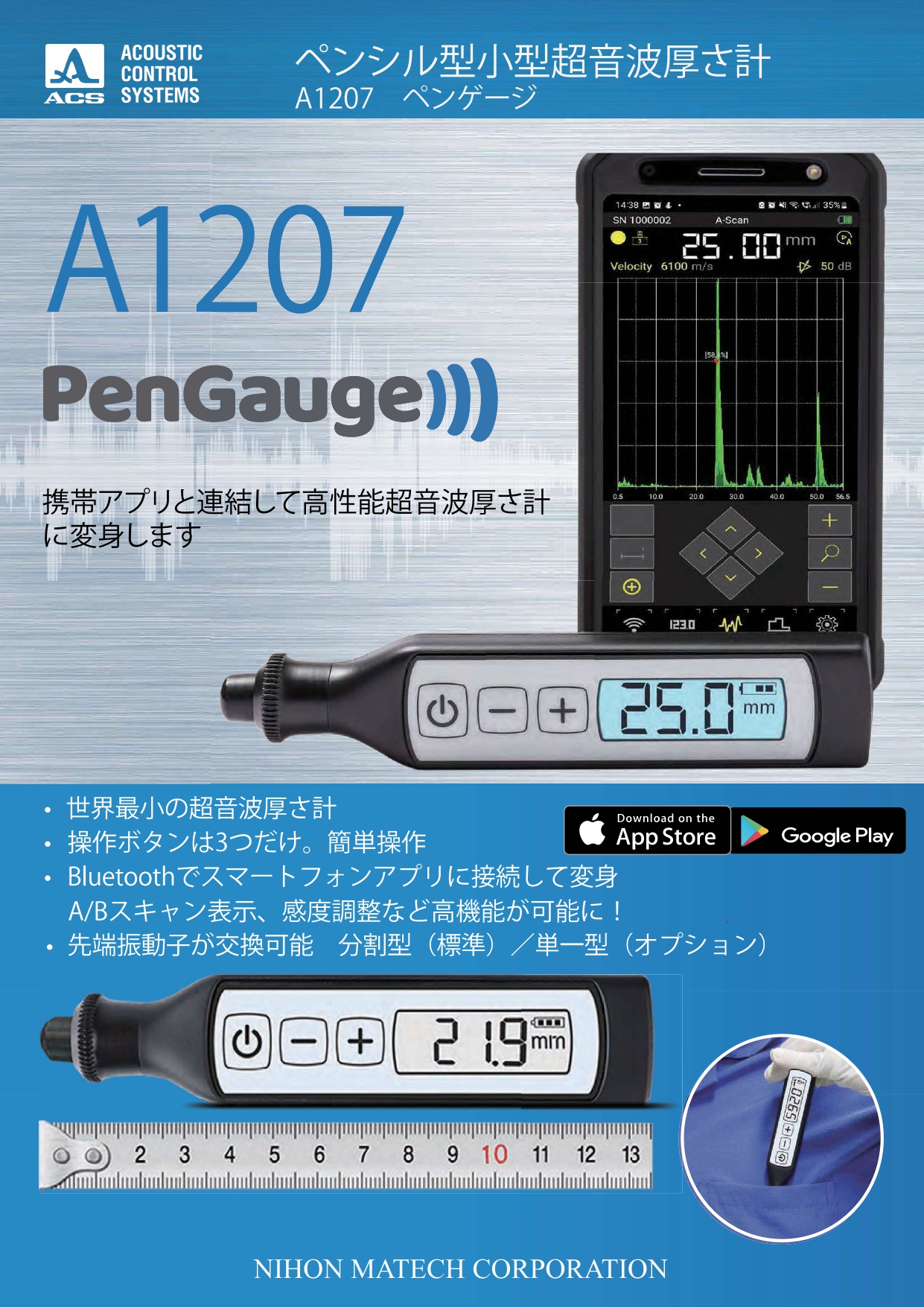

ペンシル型小型超音波厚さ計 A1207 PenGauge
携帯アプリと連結して高性能超音波厚さ計に変身します
本体重量は60gと超軽量。操作ボタンは3つだけの簡単操作。測定範囲は0.8mm～50mm(分割型プローブ)、5～150mm(単一型プローブ)が可能です。Bluetoothでスマートフォンアプ...
電磁超音波厚さ計(EMAT) EMA-3T
カプラント不要、サビ・塗膜除去不要、傾斜角度25度まで測定可能な超音波厚さ計で、...
高性能電磁超音波厚さ計(EMAT) EMA-3T /Standard・Advanced Versionカプラント不要、サビ除去不要、塗膜除去不要で鋼材板厚測定が可能。前処理不要のため、後処理も不要...

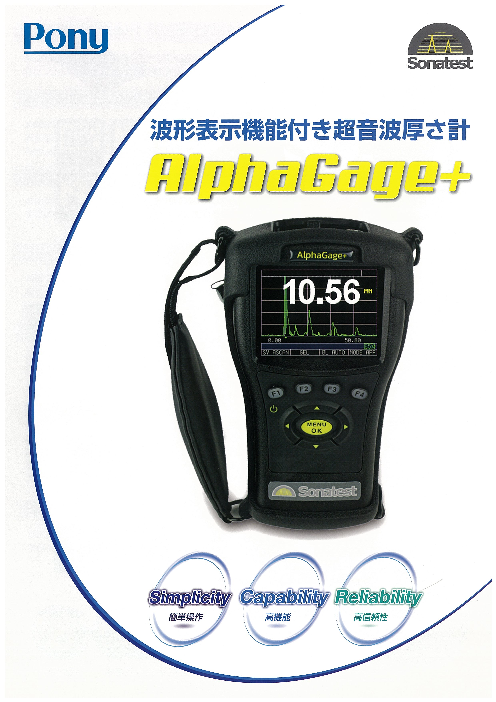

波形表示機能付き超音波厚さ計 AlphaGage＋
Simplicity 簡単操作 Capability 高機能 Reliability 高信頼性
・簡単明瞭なユーザーインターフェースデザイン・人間工学に基づいた筐体とアクセサリー・サンプリング25Hz・バックライト付き大画面高精細LEDディスプレイ・カラースク...

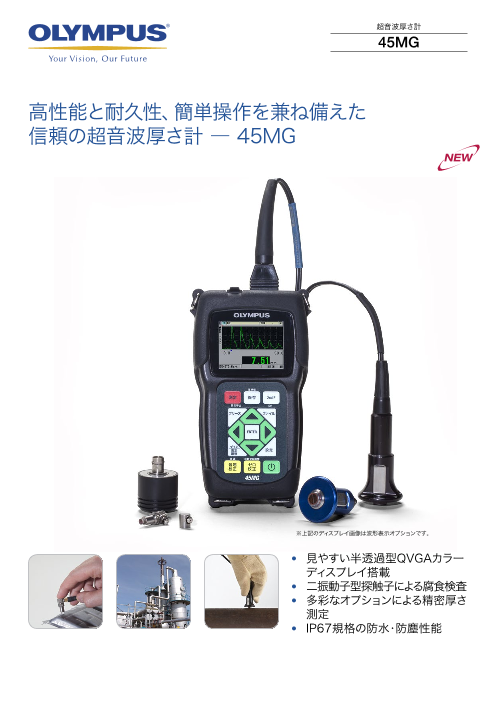

超音波厚さ計 45MG
高性能と耐久性、簡単操作を兼ね備えた信頼の超音波厚さ計
45MGは標準的な厚さ測定機能に加え、多彩なソフトウェアオプションに対応する高性能な超音波厚さ計です。オリンパスの二振動子型および一振動子型の厚さ測定用探触子に対応して...

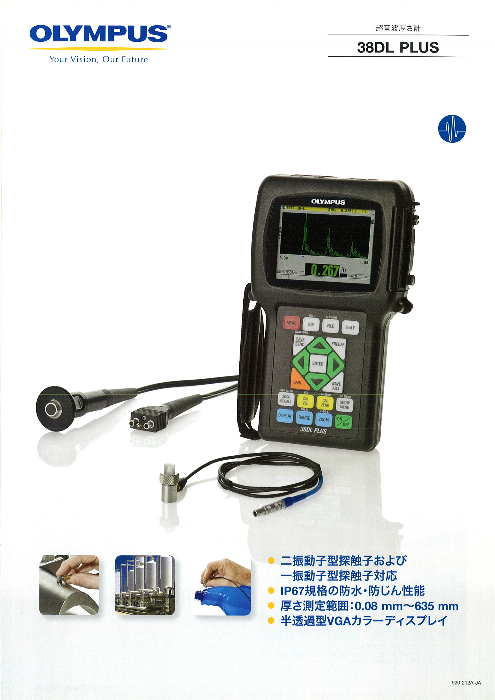

超音波厚さ計 38DL PLUS
高性能、簡単操作、堅牢設計、信頼性を備えた超音波厚さ計
38DL PLUSは、超音波肉厚測定のほとんどの検査用途に対応し、二振動子型探触子および一振動子型探触子のすべての探触子を使用できます。二振動子型探触子による内部腐食したパイ...
超音波厚さ計 TI-120K
小型ボディに多機能を搭載 、小大容量データメモリー付厚さ計
◆データメモリー機能 最大10000点のデータを保存でき、簡単にデータ管理が可能。(グループ分けも可能）◆パソコンへのデータ通信機能 USBケーブルを接続して測定データを...
エレクトロフィジック 超音波膜厚計 クイントソニック７
金属・プラスチック・ガラスなどの素地上のコーティング厚を一度に最大5層まで非破壊...
【特長】・高精度な超音波パルス式の膜厚計です。・GFRP・GFRP・WCP上のコーティング厚も測定できます。・一回の測定で最大5層までのコーティング厚を測定できます。・1...
超音波肉厚測定 自走式連続肉厚測定装置
マグネット車輪により対象物（強磁性体）に引っ付き、自走しながら連続で超音波肉厚...
【特徴】○最小1mmピッチでのデータ採取可能○画像処理により分かり易く減肉表示が可能○溶接部等多少の凹凸(最大5mm程度）があっても走行可能◆詳細は、カタログをダウン...
超音波によるタンク底板連続板厚測定 TOA TANK MAPPING SYSTEM
タンク底部の板厚をコーティング上から連続的に高速で測定
TOA TANK MAPPING SYSTEMは20chの超音波探触子と渦流センサを搭載し、タンク底部の板厚をコーティング上から連続的に高速で測定できる装置です。測定結果はカラーマップで表示し...

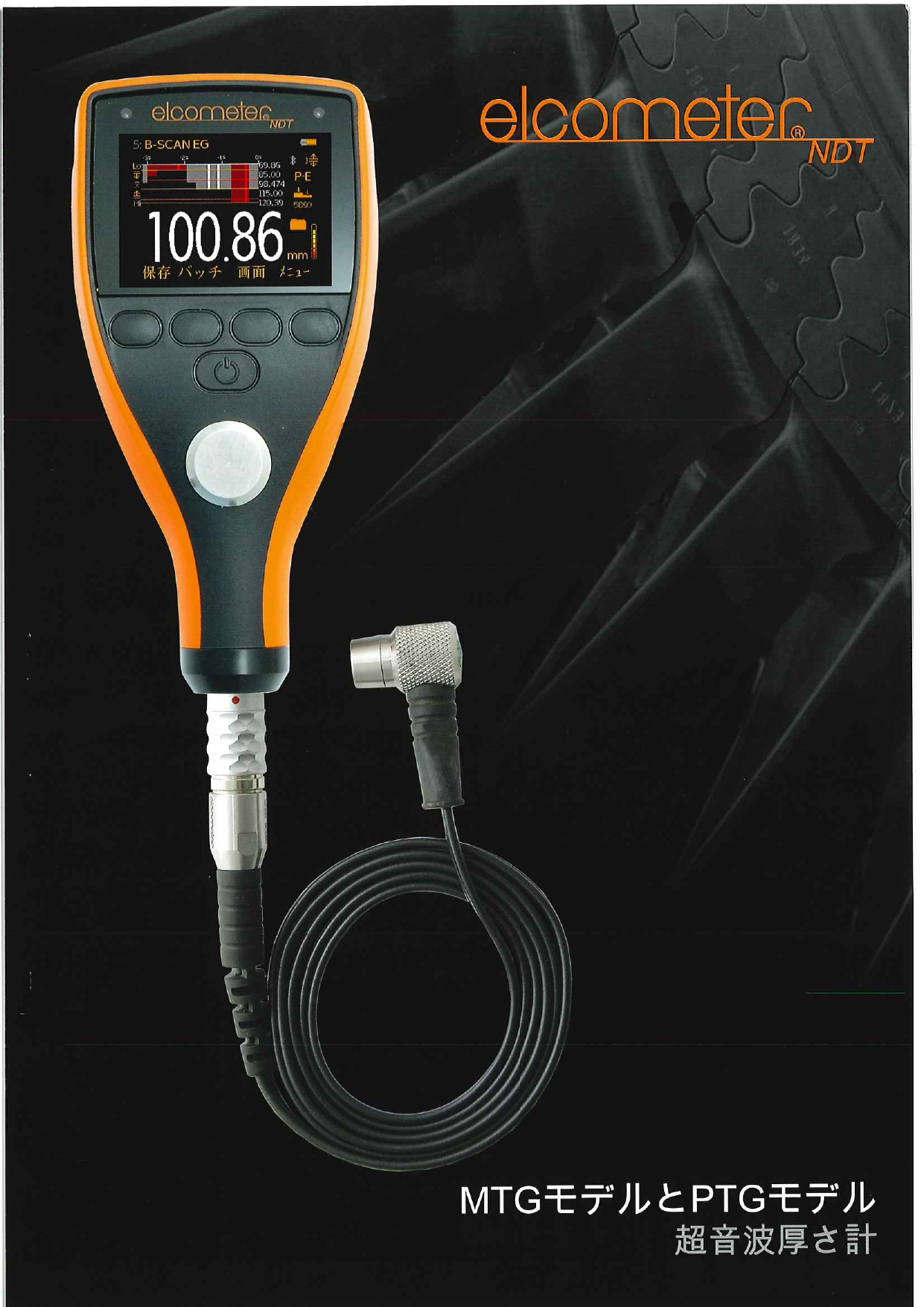

超音波厚さ計 MTGモデルとPTGモデル
人間工学を考慮した、頑丈で使いやすく正確な測定器です。
MTGモデルとPTGモデルについてElcometerNDTの超音波厚さ計MTG(Material Thickness Gauge)モデルと超音波精密厚さ計PTG(Precision Thickness Gauge)モデルは、人間工学を考慮...

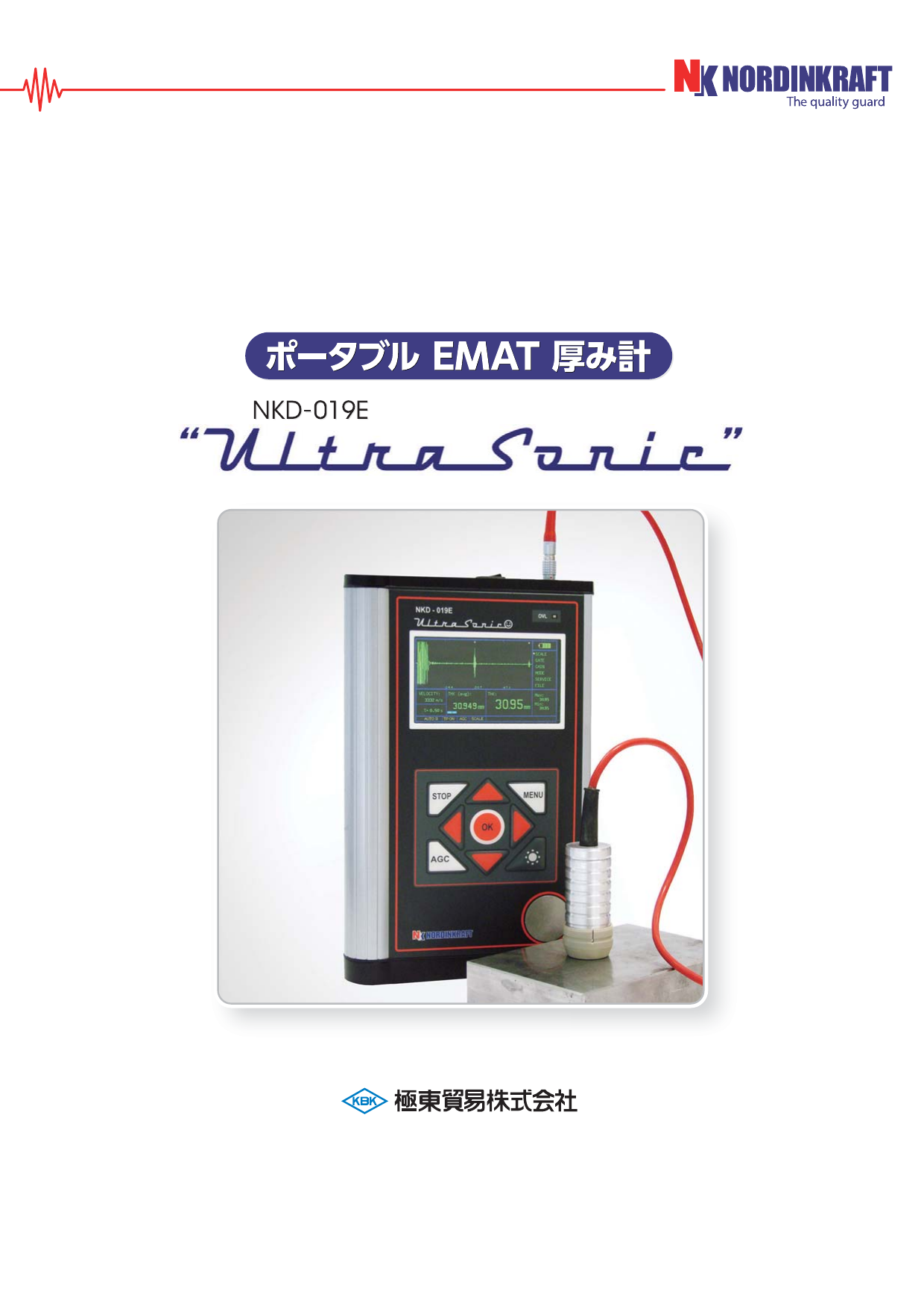

NKD-019E UltraSonic
ポータブルEMAT厚み計
コンパクトで扱いやすいNKD-019E ≪UltraSonic≫は、部品やパイプ、容器といった金属の厚みを、簡単かつ正確に測定可能な、高性能で画期的なポータブル検査機器です。NKD-019Eは、...
