レンズ（蘭: lens、中: 透鏡）とは、光を屈折させて発散または集束させるための光学素子。本項で詳述する。上記光学素子と同じ役割をする素子や技術、自然現象など。本項でも説明する。写真レンズのこと。複数のレンズを含む機械要素や電子回路などで構成される。
概要
光を屈折させて発散または集束させるための光学素子。通常は、両側面を球面と球面または球面と平面とした透明体である。「透鏡」とも呼ばれる。用途によっては、片面または両面を球面ではなくした非球面レンズも利用される。実用上の多くのレンズは1つの軸（光軸）のまわりに回転対称な面でできていて、以下の説明では主にこの場合を扱う。回転対称でない例として乱視用めがねレンズ（トーリックレンズ）、棒状の半円柱形ルーペなどがある。入射した平行光束を収束させる働きを持つものを凸レンズ、発散させるものを凹レンズという。通常、レンズ中央部は凸レンズでは厚く、凹レンズでは薄い。素材としてはガラスや、有機ガラスなどの透明なプラスチック類が主に使われる。特に光学機器のレンズには光学ガラスが使われ、特殊な性質が必要とされることも多く蛍石などの特殊材料がある。顕微鏡として微細な世界とそこに潜む微細な生命を発見させたり、望遠鏡として地球外の世界を見せるなど、レンズは科学の発展（科学史）に大きく関与している。その他、写真およびその延長である映画、今や写真の技術が不可欠である印刷、その延長である集積回路のフォトマスクなど現代の文明に欠くことのできない物である。写真撮影用のレンズなど、1セットのモジュールとなっているもの全体をレンズと言うことも多い。眼の水晶体もレンズと呼ばれる。懐中電灯などの照明器具の灯り（光束）を制御する目的でも多く利用される。レンズの語源はレンズマメ（ヒラマメ、ラテン語: lens）である。当初作成されたレンズは凸レンズであり、その形状がレンズマメに似ていたことからこの名前が付いた。日本では、眼鏡、拡大鏡、顕微鏡、望遠鏡のように、元来は反射鏡の意だった「鏡」がレンズにも流用された。宝石の意味もある「玉」（鏡筒の前後端のレンズを前玉・後玉等）や、稀に「鏡玉」といった言い回しも使われるが、一般的ではない。文脈によるが「鏡玉」は、宝物としての鏡と玉という意味のことも多い。凸レンズ
基本的性質
光は、ガラスなど透明な物質に入るときに屈折し、出るときにも屈折する。回転対称なガラスで軸から離れるほど内側に屈折するように傾けた形状（ふちより中央が厚い形状）にすれば、光が集まるようにすることができる。これを凸レンズ（とつレンズ、英: convex lens）という。一枚のレンズについては、その回転対称軸を光軸と呼ぶ。以下ではレンズに入射する光束が光軸付近の十分細い領域を通る（近軸近似が成り立つ）とする。光軸に平行な光線は凸レンズを通過したのち一点に集まる。この点を焦点と呼ぶ。レンズに入る前の光線とレンズから出て焦点を通る光線とが交わる点から光軸上に下ろした垂線の足を主点と呼ぶ。主点から焦点までの距離を焦点距離と呼ぶ。また平行光をレンズの前後どちら側から入れるかに対応して二つの焦点が存在することになり、主点も二つ存在する。ただし、焦点距離は前後どちらも等しい。レンズの厚みが無視できる程度に薄いと仮定（薄レンズ近似）した場合、二つの主点は一致する。凸レンズには主に下記のような性質がある（図1-1）。光軸に平行な光線は凸レンズを通ったのち焦点を通る焦点から出た光線は凸レンズを通ったのち光軸に平行な光線となるレンズの節点を通る光は角度を変えずに進む実像と虚像
物側焦点より遠い物体上の点（物点）から出た光（図1-2）について考えると、物から軸に平行にレンズに向かう光は、屈折されたあと像側焦点を通る光になる物側焦点を通ってレンズへ向かう光は、屈折されたあと軸に平行な光になる結果として物点から出てレンズへ向かう光はレンズの反対側の一点（像点）を通る。軸からの物点の高さと像点の高さとの比は一定となる。像面にスクリーンを置けば物体が逆さまに拡大・縮小された像が投影されることになる。このように物点からの光が像点で交わってできる像を実像と呼ぶ。物側焦点より近い物体上の点から出た光（図1-3）について考えると、物体から軸に平行にレンズに向かう光は、屈折されたあと像側焦点を通る光になる節点を通る光は、レンズを通る前後で角度が変わらない（薄レンズ近似では主点と節点が一致するため、ただ直進する）結果として、実際には物点から出てレンズへ向かった光をレンズの反対側から見ると、あたかも物点より遠くの一点から出たかのように進む。このように物点からの光が像点で交わらずにできる像を虚像と呼ぶ。虚像は、ルーペのようにレンズを覗き込むことで観察できる。虚像の場合にも軸からの物点の高さと像点の高さとの比は一定となる。実像の場合と違い、光が実際に1点に集まるわけではないので、スクリーンを置いても像を投影することはできない。レンズを覗いて虚像を観察できるのは、目が網膜上に実像を結像させるからである。レンズの公式
焦点距離 f のレンズ（f は凸レンズでは正、凹レンズでは負とする）について、主点を原点とした光軸方向の座標を s1 (通常は負)、像の光軸方向の座標を s2 とするとという関係（レンズの公式）が成り立つ。より広く知られた形の式は、s1, s2 の絶対値をそれぞれa, b とおいた（距離として表した）ものである。物体が物側焦点より外側にある（つまり |s1| > f）ならば倒立実像がレンズに関し物体と反対側 (''s2 > 0) にでき、物側焦点より内側にある（|s1| < f）ならば正立虚像が物体と同じ側 (s2 < 0) にできる。像と物の大きさの比（横倍率） m はで表される（m は実像では負、虚像で正である）。上記レンズの公式の別の表現として、前側焦点と物との座標差を z 、後側焦点と像との座標差を z' とおくと以下のニュートン形式の式が成り立つ。副実像
ルーペ
ルーペ（虫眼鏡、独: Lupe）は、凸レンズでできる拡大された虚像を目視観察する道具である。ルーペの倍率は、ルーペ無しで距離 L のところから物体を見たときと、ルーペを通して見たときの虚像の見かけの大きさ（視角）の比であらわす。すなわち、ルーペ無し・有りのときの見込み角度をそれぞれ α、β とすると、倍率 M は と定義される。ただし、近軸近似の成り立つ範囲では M ≈ β/αとなる。距離 L としては、明視距離（慣習的に 250 mm とされる）が用いられる。倍率は物体とレンズと目の位置関係により変化する。レンズの焦点距離 f、前側焦点から物体までの距離を x、後側焦点から目までの距離を z とすると、倍率 M はとなる。手持ち式のルーペの場合、主に以下のような使い方がある。物体をレンズの前側焦点に置く（x = 0）。このときレンズを通した光は平行光になるので、目の位置に関わらず虚像は無限遠にあり倍率は一定で、M = L/f となる。目をできるかぎりレンズに近づけ（z = -f）、かつ虚像の見かけの位置が目から L = 250 mm となるように物体を置く。このとき M = (L/f) + 1 となる。さらに物体をレンズに近づければ倍率は上がるが、実際は目の焦点があわせられる範囲で制約される。目を後側焦点に置く（z = 0）。このとき倍率は一定で M = L/f となり物体の位置によらない。商品としてのルーペには M0 = 250/f を倍率として表示している場合と、M = (250/f) + 1 = M0 + 1 を表示している場合、あるいはそのいずれでもない場合（目と物体の間の距離を 250 mm としてレンズをその中間に置いたときの倍率、など）がある。読書用ルーペなどで片面が平らな平凸レンズをもちいたものでは、倍率は表裏どちらでも同じだが、凸側を物体に向けたほうが非点収差などが小さく、見やすくなる。倍率が大きいルーペ（M0 > 1）で両眼で観察できるほど視野を広くするには非球面レンズが必要となる。頭に装着して用いるルーペはヘッドルーペと呼ばれ、両手を用いた細かい作業などに用いられる。凹レンズ
基本的性質
凸レンズと逆に光を発散させるレンズは凹レンズ（おうレンズ、英: concave lens）と言う。レンズの両面の形により、両凹、平凹、凸凹 （メニスカス凹）の各種がある。凹レンズを通る光（図2-1）には主に以下のような性質がある。軸に平行な光線は凹レンズを通った後、入射側にある軸上の一点（焦点）から出たかのように広がって進む（発散）レンズの後方の焦点に向かう光線は凹レンズを通過した後は軸に平行に進む節点を通る光線は凸レンズ同様に角度を変えずに進む凹レンズでできる像は常に正立虚像で、物体と同じ側にある。焦点距離を負の数値であらわす（f < 0）と、凸レンズの場合と同じレンズの公式が成り立つ。凹凸レンズ
凹凸レンズ(英:meniscus lens)は、英語名のまま、メニスカスレンズとも呼ばれる。レンズの片面が凸、もう片面が凹になったレンズで、二つの面の相対的な曲率の違いに応じて中央が周囲より厚い場合は凸レンズとして、逆の場合は凹レンズとして働く。眼鏡の場合は単体で、また光学機器で他のレンズと組み合わせて使用される。レンズの種類
屈折率により光路を制御するレンズ
回折レンズ - 回折を利用したもので、一部の写真レンズの部品として用いられている。セルフォックレンズ - 屈折率分布型の端面が平坦なレンズ。アライメントがし易いためWDM光通信のコンポーネントなどに使われる。アレイ状に並べたセルフォックレンズアレイ（SLA）はプリンタやコピー機の光学系などに使われる。非球面レンズ - 収差を抑える（場合によってはゼロにする）ため、面を真球ではなくしたレンズ。写真レンズや光学式メディアのピックアップ用レンズや眼鏡用として生産されている。光学レンズと同様な働きをする技術、現象
重力レンズ - 天体などの重力による時空の歪みによって、光が曲げられる現象である。これにより、遠方の銀河などの像が歪んだり、2つに分裂したりする。電子顕微鏡では光の代わりに電子線を用いて試料の拡大像や回折図形を得るが、この電子線を曲げるレンズ(電子レンズ)として電磁石を用いた磁界レンズや静電場を使った静電レンズが用いられる。放射光などによるX線回折では、回折によってX線を集光するX線レンズが用いられている。X線レンズの材料として金属多層膜などが挙げられる。光以外の物をレンズのように制御する技術
爆縮レンズ - 原子爆弾に用いられる技術爆薬レンズ風レンズ - 小型の風力発電用風車に用いられる技術音響レンズ - 音波の収束に使用される。ソナーやイルカ等の海洋哺乳類にみられる。誘電体装荷アンテナ - アンテナの開口部に設置された誘電体により、見かけの開口率を高める。脚注
参考文献
吉田正太郎『光学部品研磨技術』宇宙物理学研究会、1954年。 Frank Twyman (1952年). Prism and Lens Making: A Textbook for Optical Glassworkers. Hilger & Watts Frank Twyman 著、富岡正重・山田幸五郎 訳『プリズム及レンズ工作法の研究』宗高書房、1956年。 Willy Zschommler (1963年). Feinoptik-Glasbearbeitung: Werkkunde f.d. Feinoptiker. Hanser Willy Zschommler 著、浅野俊雄 訳『レンズ・プリズムの精密加工 : -光学工場必修技術ー』恒星社厚生閣、1969年。 吉田正太郎『レンズとプリズム―その研磨の実際』地人書館、1985年6月。ISBN 9784805202197。 吉田正太郎『光学機器大全』誠文堂新光社、2000年3月。ISBN 9784416200001。 永田信一『図解 レンズがわかる本』日本実業出版社、2002年11月。ISBN 4-534-03491-1。 桑嶋幹『よくわかる最新レンズの基本と仕組み : 身近な現象と機器に学ぶ』秀和システム〈図解入門〉、2005年。ISBN 4-7980-1028-6。http://lens.goryoukaku.com/。関連項目
焦点 (光学)焦点距離実像虚像開口数ザイデル収差非球面レンズ可変焦点レンズフレネルレンズ対物レンズバローレンズレデューサーレンズ接眼レンズ写真レンズ蛍石レンズ油浸レンズ外部リンク
“レンズの語源 （レンズの名前の由来）”. 2011年2月20日閲覧。安藤幸司 (2010年1月18日). “AnfoWorld --- マッキントッシュと計測カメラのホームページ”. アンフィ（有）. 2011年9月18日閲覧。“ODG 日本光学会（応用物理学会）光設計研究グループ”. 2011年9月18日閲覧。レンズ （http://ja.wikipedia.org/）より引用
【技術解説】ハイエンド非球面レンズ、幅広い波長域に対応す...
光学機能部品のコーティングを強みとする光学製品メーカーの伊藤光学工業より、同社...
画像診断医療機器用途に最適なハイエンド非球面レンズ、400〜1100nmと幅広い波長域に対応したAR coat、低反射と高透過を追求したAR coat、傷や汚れから基板を保護するAR coat、...
【展示会レポート】OPIE'18（レーザーEXPO、産業用カメラ展）
レーザーEXPO、産業用カメラ展から注目度の高いブースを20社以上取材し、見どころや...
2018年4月25日～27日にパシフィコ横浜で開催された「OPIE'18」。光とレーザーの最新技術・製品・情報が一堂に集まる展示会です。「レーザーEXPO」「産業用カメラ展」から注...
SWIR用固定焦点レンズOK007-Lep
SWIR用固定焦点レンズにf16.0の新製品が登場！
SWIRイメージング用に最適化された設計電子基板検査、監視、短波長赤外分光、偽造防止、工程品質管理等様々なアプリケーションに使用できるレンズ
SWIR用固定焦点レンズOK002-Mon
SWIRイメージング用に最適化された設計。様々なアプリケーションに使用できるレンズ
●電子基板検査、監視、短波長赤外分光、偽造防止、工程品質管理等●波長900～2500nmまで色収差を補正したレンズ●ARコーティングで全波長範囲において透過率が72％以上●Cマ...
ラインCCDレンズ(SL-W45シリーズ)
大型ラインセンサー用超高性能高倍率レンズ
微細パターンを高精度の計測・検査に最適です。●物体側テレセントリック光学系設計●φ82mmのイメージサークル大型高性能ラインセンサー（8K、12K、16K）に対応*×2.5のみφ64...
【レンズ設計から加工・組立調整まで受注生産品も承ります】...
検査装置等に組み込まれる独自仕様の対物レンズをご用意しています
◆長作動対物レンズ（APO） ●特長 ・可視域（0.436〜0.656μm）アポクロマートで色収差を補正 ・長作動距離 ・同焦点距離95mm◆対物レンズ ●特長 ・同...
三恵舎オリジナルブランド長作動対物レンズ（Apo）シリーズ
三恵舎オリジナルブランド長作動対物レンズ（Apo）シリーズ カタログのご案内です。
製品機種名 （ ）内は弊社機種名・M Plan Apo 2×（BJ180）・M Plan Apo 5×（BJ181）・M Plan Apo 20×（BJ182）・M Plan Apo 50×（BJ183）
近紫外対物レンズ（NUV）・紫外対物レンズ（UV）
近紫外対物レンズ（NUV）・紫外対物レンズ（UV） カタログのご案内です。
近紫外対物レンズ（NUV）・YAGレーザーに対応、優れた収差補正を実現・近紫外光と可視光で色収差を補正・レーザーリペア用途に最適紫外対物レンズ（UV）・YAGレーザ...
近赤外対物レンズ（NIR）
近赤外対物レンズ（NIR） カタログのご案内です。
・YAGレーザーに対応、優れた収差補正を実現・近赤外光と可視光で色収差を補正・観察用としても使用可能・その他にも様々な製品を取り扱っています・検査装置等に組み込...
光学レンズ computar 総合カタログ
種類豊富に取り揃えています。
「computar」レンズは、セキュリティー分野で、40年以上の歴史を持つトップブランドで、CBCの海外現地法人を通じて全世界へ販売されています。現在では、セキュリティー分野のみ...
製品案内
どんな形ができる？どんな用途で使える？一目でわかる製品紹介資料です。
【光学レンズ】金型で成型する光学ガラスレンズです。 ・レンズアイ(インタグレータレンズ) ・非球面レンズ ・マイクロレンズアイ ・異形状レンズ【光学ガラ...

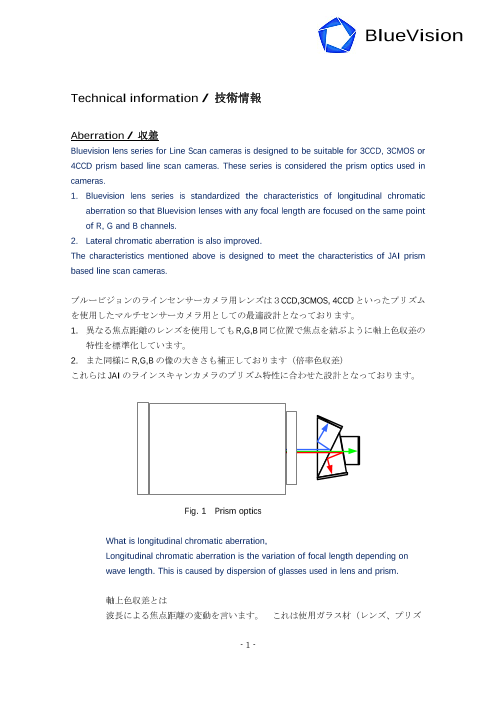

ブルービジョンのラインセンサーカメラ用レンズ Tec...
ブルービジョンのラインセンサーカメラ用レンズは3CCD,3CMOS, 4CCDといった...
◆掲載内容・Aberration / 収差・Marginal light transmission / 周辺光量・Wide spectral response / 分光特性・Exit pupil / 射出瞳・Image distortion / 画像歪...

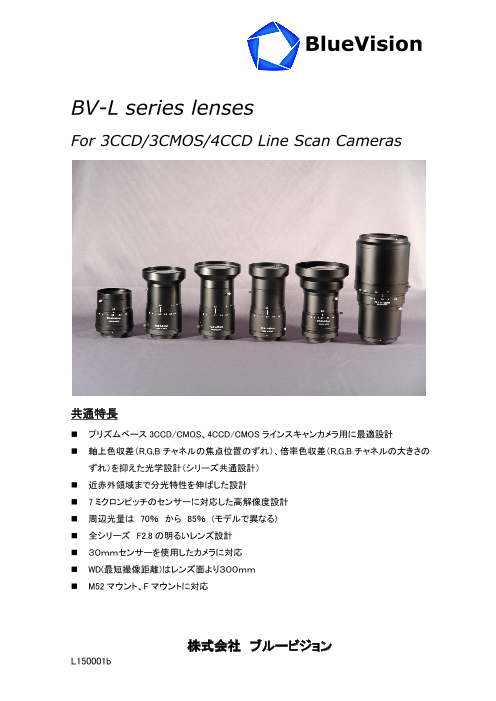

ラインスキャンカメラ用レンズ BV-L series lenses
For 3CCD/3CMOS/4CCD Line Scan Cameras
◆プリズムベース 3CCD/CMOS、4CCD/CMOS ラインスキャンカメラ用に最適設計◆軸上色収差(R,G,B チャネルの焦点位置のずれ)、倍率色収差(R,G,B チャネルの大きさのずれ...
GRINTECH社製 グリンレンズ
内視鏡・イメージングに好適
・非常に優れた光学性能・均一な光学面・非常に小さい波長依存性・独自の『non-toxic silver exchange』技術を使用◆詳細はカタログをダウンロードしご覧いただくか、...
5メガピクセル 近赤外対応バリフォーカルレンズ
1/1.8型 12-50mm F/1.4 (Model: M118VG1250IR / M118VP1250IR)
◆ 望遠域で最も使用頻度の高い焦点距離をカバーした近赤外対応レンズ・需要の高い12-50mmの焦点距離をカバー・高精度かつ効果的な昼夜監視を可能にする近赤外対応...
3メガピクセル 近赤外対応バリフォーカルレンズ
1/2.7型 2.8-13mm F/1.4 (Model: M13VG2813IR)
◆「3メガピクセル対応」の高い光学性能・非球面レンズや LD(異常低分散)レンズの採用と、高度な光学設計技術により、3メガピクセルカメラやフルHDカメラに対応す...
メガピクセル対応 超高性能産業・マシンビジョン用 単焦点レ...
Fixed-Focal Machine Vision Lens Series
FA、マシンビジョンなど、高画質が求められる画像処理用の超高性能 産業・マシンビジョン用単焦点レンズシリーズ。中心はもとより、さらに周辺部の光学性能を大...
1/1.2型 2/3型 5メガピクセル対応 φ29 マシンビジョン用...
業界トップクラスの高コントラスト・高解像度
◆ラインナップ・1/1.2 型 6mm F/2.8 (Model: M112FM06) ・1/1.2 型 8mm F/2.4 (Model: M112FM08) ・1/1.2 型 12mm F/2.0 (Model: M112FM12) ・1/1.2 型 16mm F/2.0 (Mod...
2メガピクセル対応 超高性能 産業・マシンビジョン用単焦点レ...
1/1.8型 6mm F/1.4 (Model:M118FM06) 、1/1.8型 12mm F/1.4 (Model:M118FM12)
◆至近距離での撮影性能を追求・使用頻度の高い至近距離撮影での画質性能を、従来モデルから更に改善・最短撮影距離は 0.1mで変わらず◆高画質レンズ設計・FA...
超高解像度2.5µmピッチセンサ対応 産業・マシンビジョン用単...
充実の製品ラインナップ! 高画素化対応単焦点レンズ7機種
◆ラインナップ・2/3” 6mm F/1.8 (Model M23FM06) ・2/3” 12mm F/1.8 (Model M23FM12) ・2/3” 25mm F/1.8 (Model M23FM25) ・2/3” 50mm F/2.8 (Model M23FM50)・2/3” 8...
超高性能 3.1μm ピクセルピッチ(12MP)マシンビジョン...
イメージセンサ対応
◆ラインナップ・1.1 型 8mm F/1.8 (Model: M111FM08) ・1.1 型 16mm F/1.8 (Model: M111FM16) ・1.1 型 25mm F/1.8 (Model: M111FM25) ・1.1 型 50mm F/1.8 (Model: M11...
5メガピクセル・NIR 対応 バリフォーカルレンズ CSマウント...
1/1.8型 4-13mm F/1.5 (M118VM413IR / M118VP413IR）
◆ センサー大型化、高画質化を実現・Cマウントレンズとしては最先端の5メガピクセルを実現・ 1/1.8 型の大型センサー対応◆昼夜監視に適した光学設計・近赤外光域...
5メガピクセル・NIR（Near-IR）対応 バリフォーカルレンズ C...
1/1.8型 4-13mm F/1.5（Model:M118VM413IRCS/M118VG413IRCS/M118VP413IRCS）
◆ センサー大型化、高画質化を実現・Cマウントレンズとしては最先端の5メガピクセルを実現・1/1.8 型の大型センサー対応◆昼夜監視に適した光学設計・近赤外光域て...
高性能レンズ タブルバリフォーカル シンプルチョイス
ダブルバリフォーカル タムロンならシンプルチョイス
「タブルバリフォーカル シンプルチョイス」とは、 タムロンが提案するメガピクセルレンズシリーズの新コンセプトです。ニーズに応え、満足度を高め...

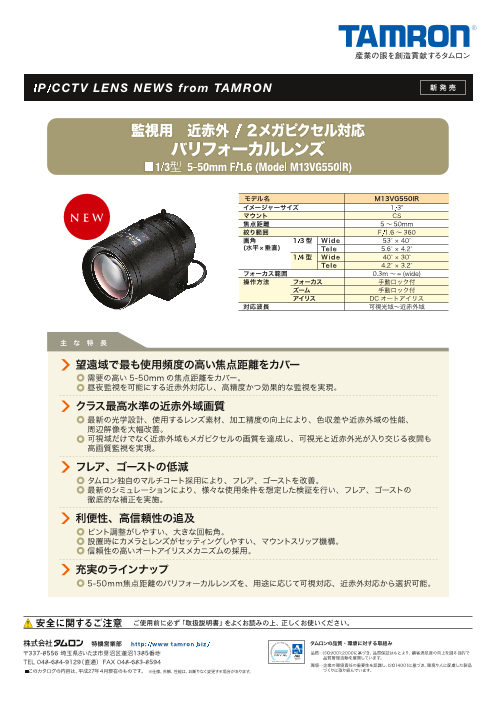

監視用 近赤外 / 2メガピクセル対応 バリフォーカルレンズ
