ラック・アンド・ピニオン（rack and pinion）とは、歯車の一種で、回転力を直線の動きに変換する。ピニオンとよばれる小口径の円形歯車と、平板状の棒に歯切りをした（歯がつけられた）ラックを組み合わせたもの。ピニオンに回転力を加えると、ラックが歯すじ設定された末端まで水平方向に動く。日本ではラック・ピニオンと略されることもある。
自動車での利用
ラック・アンド・ピニオンの典型的な使用例として、自動車におけるステアリング機構でのステアリング・ギア機構がある。ステアリング・ホイールからのシャフト（軸）先端にピニオン・ギアがあり、ラック・ギアは進行方向90度に取り付けられラック両端に個々の車輪の操舵機構が設けられる。ステアリング・ホイールの操作によりピニオン・ギアが回転し、ラックが進行方向左右に水平移動することで車輪に伝達され向きを変える。ラック・アンド・ピニオン型ステアリング・ギア機構はボール・ナット型と比べ操作力が必要であること、路面からの反動が伝わり易いなどの欠点がある。しかし、バックラッシュが少ないこと、ステアリング操作時の操作感（ステアリング・フィール）が良いこと、構造が簡単で安価なことなどが利点である。列型噴射ポンプを持つディーゼルエンジンでは、アクセルペダルと調速機からの入力を合成して噴射ポンプのラックを押し引きし、ピニオンに相当する外側に歯が切られたプランジャーの外筒（スリーブ）を回転させる仕組みになっている。スリーブは周上に斜めのスリットが入った一種のスリーブバルブで、燃料を加圧するプランジャーがスリットにかかると加圧室と燃料戻り管が連通して燃料が漏れ出すため燃料の圧力が下がり、噴射ノズルのばねの力が燃料の圧力に打ち勝って閉弁して噴射が終わる。ラックによってスリーブを回転させるとプランジャーの有効ストローク（加圧室と燃料戻り管が連通するまでの距離）が変化するため、噴射量の調節ができる。光学機器での利用
光学機器におけるピント合わせ機構にヘリコイド式と並んでよく使われている。特に望遠鏡や顕微鏡のピント合わせはラック・アンド・ピニオンが主流である。鉄道での利用
ラック・アンド・ピニオンを利用した鉄道もある。関連項目
ファスナー
つばきピンギヤドライブユニット
ピンギヤドライブユニットはラック・ギヤなどに代わる駆動ユニットです。
ピン機構のピンラック・ピンホイールと、特殊歯形ピンギヤの組み合わせにより直線・回転駆動部の設計自由度が大きく拡がります。①据付が簡単：分割セグメント方式を採用し...

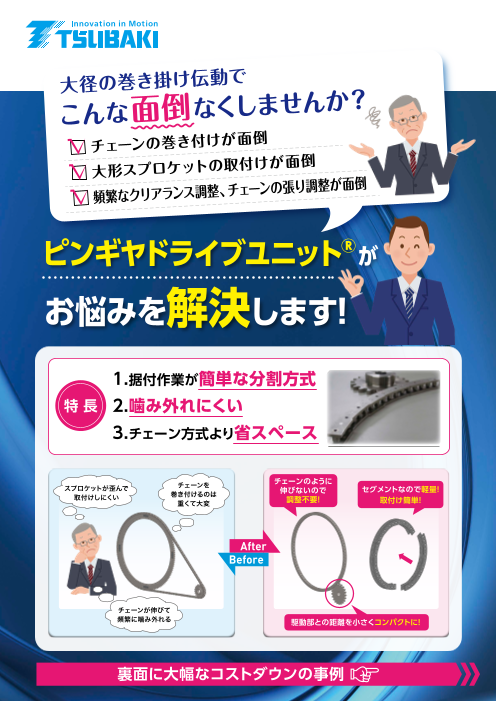

つばきピンギヤドライブユニット 紹介vol.1
ピンギヤドライブユニットの紹介用パンフレットです。
チェーン巻き掛け駆動等の従来方式からピンギヤドライブユニットに置き換えるメリットを事例を交えて紹介しています。
つばきピンギヤドライブユニット 紹介vol.2
ピンギヤドライブユニットの紹介用パンフレットです。
ロータリーキルンなど大型の回転駆動、直線と曲線を組み合わせた重量物搬送に採用するメリット、更に扱いやすいフレキシブルタイプの紹介パンフレットです。

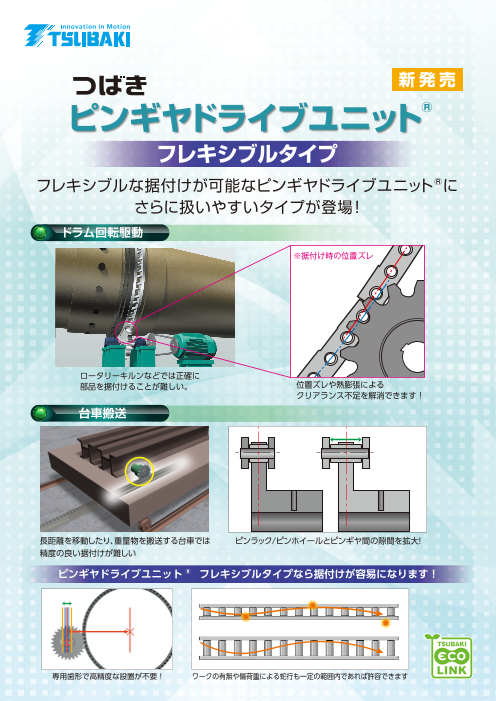

つばきピンギヤドライブユニット フレキシブルタイプ
据え付け容易なピンギヤドライブユニット、フレキシブルタイプのリーフレットカタロ...
フレキシブルな据付けが可能なピンギヤドライブユニットに更に扱いやすいタイプが登場！ドラム回転駆動や台車搬送用途に最適。ワークの有無や偏荷重による蛇行も一定の範囲内で...
つばきピンギヤドライブユニット スチールタイプ高防錆仕様
高防錆めっき・高防錆コーティング・高防錆塗装の組合せにより、防錆力を高めたピン...
標準仕様と許容接線荷重はそのままで、特殊表面処理により耐食性を向上。屋外での使用にも最適です。
つばきピンギヤドライブユニット アプリケーション集 Its PDU
選定サイトへのリンクを掲載した、ピンギヤドライブユニットの活用集です。
①大きな伝達力②分割セグメント方式によるワイドバリエーション③らくらく設置④つばきの豊富なバリエーション⑤選定
つばきピンギヤドライブユニット アプリケーション集 Its PD...
様々な特長を持つ直線・回転駆動のための駆動ユニット、つばきピンギヤドライブユニ...
①幅広いラインアップ②取付け容易・大きなガタ吸収③自由なレイアウト④隙間のある構造⑤省スペース化
ノンバックラッシ ラック／リングギア＆ピニオン「TCGシリーズ」
回転・直線のノンバックラッシ・メンテナンスフリー駆動要素部品
転がり接触を可能とする独自機構により、ノンバックラッシで高精度な位置決め、軽快な運動性能、低摩耗・低騒音を実現したＴＣＧシリーズの製品カタログ資料です。■高精度...
高精密 ラック＆ピニオン
アペックスは世界で唯一ラック、ピニオン、減速機を独自で設計、製造しているブラン...
アペックスは世界で唯一ラック、ピニオン、減速機を独自で設計、製造しているブランドです。また、様々な産業界の要望に応じた高品質の搬送装置部品を販売しています。特長...
