熱電対
熱電対
56件の登録があります。
熱電対（ねつでんつい、英: thermocouple）は、2種類の金属線の先端同士を接触させて回路を作り、接合点に発生する熱起電力を通じて温度差を測定する温度計。あるいは、その2種類の金属線のことを指す。異なる2種の金属を接合すると、それぞれの熱電能の違いから、2つの接合点の間の異なる温度に応じた起電力が発生する原理（ゼーベック効果）を応用するものである。寿命の長さ・耐熱性・機械的強度などの利点があり、中高温領域の温度センサーとして工業的に最も広く用いられる。温度センサ以外の用途としては、科学研究用に一定電圧を長時間発生させる装置として使う用途もあり（乾電池など化学電池では分極してしまい、長時間安定性に欠けるため）、「オームの法則」などで有名な物理学者オームは安定電圧を熱電対で発生させた。
原理
異なる2種の金属の線の両端を互いにつないで回路を作り、2つの接点の間に温度差を与えると、起電力（電圧）が生じる。この現象は、1821年にドイツの物理学者トーマス・ゼーベックによって発見され、ゼーベック効果と呼ばれている。接点の一端（冷接点）の温度が分かっていれば、ゼーベック効果による起電力の電圧を測定し既知の起電力表と対比することで他端（熱接点）の温度がわかる。冷接点温度は水の氷点温度を利用したり、機器内部の温度計測システムによって知ることが出来る。なお、冷接点とは基準となる温度であり、熱接点とは測定対象に接した側の接点である。したがって低温の測定対象物の場合など、実際の測定では冷接点側の温度が熱接点側の温度より高いこともある。形式
熱電対は、高温領域や極低温領域でも用いられるが、接合する各金属ごとに特性がさまざまなため、安定性、起電力の大きさ、起電力のリニア特性などが異なる。このため熱電対の種類などは各種規格（IEC、JIS、ANSIなど）によって定められている。使用する金属は、接合する各金属ごとに測定範囲、測定精度などが異なるため、材料の費用も考慮に入れて適切に選択する必要がある。貴金属熱電対は素材自体の安定性は良いが、熱起電力が低く低温から中高温付近の測定には向かない。金属の融解温度のような高温測定には向いている。また全ての配線をこれらの素材で行なうと極めて価格が高価となるため、感温部のみにこれらの貴金属類を用い、常温付近となる配線用の部分にはこれらの貴金属と似た熱電能を持った比較的廉価な金属を成分とする合金線を用いる。この際用いられる合金線は「補償導線」と呼ばれるが補償導線との接続点に温度差があると誤差要因になる。卑金属熱電対はタイプにより特性はさまざまである。素材の価格が安いため、補償導線まで含めて同種金属が使用可能だが、素材の安定性が貴金属に比べると低いため、酸化・還元等の影響を考慮しなければならない。補償導線等の接続には同じ素材により製作されているコネクタにより接続し、これらを用いて計測器の温度均一、温度変化の少ない機器内部などの温度補償された接続部分まで配線する必要がある。補償導線の規格はJIS C 1610に定められている。熱電対の測温部分は温度の計測要求に応じて接触型・非接触型で用いる。また、細い熱電対を保護するため「熱電対保護管」を用いることもある。この保護管には金属（銅、ステンレス、カンタル、インコネル、チタン、ハステロイ）、非金属（硬質ガラス、高純度アルミナ、石英、ジルコニア、窒化ケイ素、テフロン）などが用いられる。金属保護管に酸化マグネシウムやシリカ粉末で充填した構造のものを「シース熱電対」といい流通量が多い。太さや形状、保護管材質は規格化され、もっとも細いものでは直径0.25ミリメートル程度のものまである。通常の熱電対は測定に秒単位の時間がかかったが、極細あるいは箔状に加工することより100ミリ秒単位の早い温度変化と微小対象物も計測することが可能となった。近年ではMEMS技術によって微小な熱電対を集積した2次元の非冷却赤外線撮像素子の開発も進められる。熱絶縁性の高い誘電体薄膜上に温接点、熱伝導性の高いシリコン上に冷接点を形成することで応答性に優れ、高感度なセンサを実現した。種類の例
† 登録商標。脚注
関連項目
センサ温度計サーモパイル熱電効果ゼーベック効果ペルティエ効果熱電変換素子サーミスタ電流計熱電対 （http://ja.wikipedia.org/）より引用
高耐食性シース熱電対＆保護管
特殊シース採用により劣化を軽減し、長寿命を実現。
ハステロイXよりも優れた耐食性。耐熱温度800℃。高温腐食雰囲気下でも使用可能。温度計用くり抜き保護管も製作可能。半導体製造工程のフッ化水素や塩素系ガス・溶液を使用...

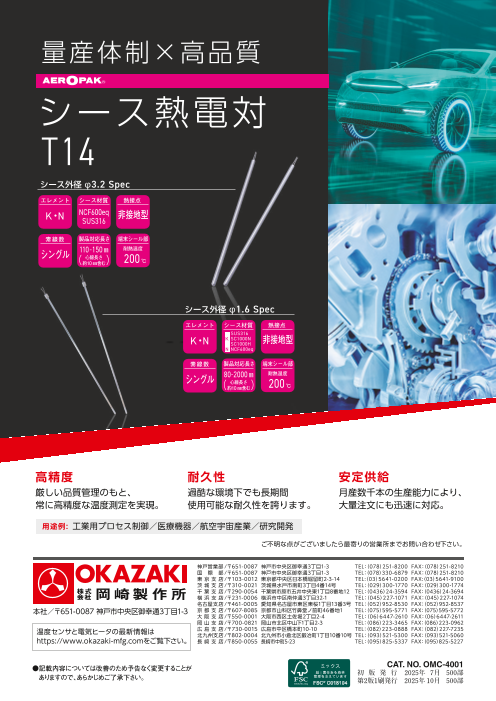

工業用温度センサ 樹脂モールドスリーブ型シース熱電対
低コスト・高品質の汎用型シース熱電対
・航空宇宙材料仕様書 AMS2750の要求事項を満たした高品質・シース外径や材質など、ご要望に応じて対応可能
工業用温度センサ 世界最小径Φ0.08 超極細シース熱電対
あらゆる角度に自由自在に曲げる事が可能で高速に温度を計測したり小さな測定物等で...
φ0.1から更に進化した世界最小径φ0.08を実現！応答時間は1ms以下、当社でもっとも細い外径です。
石油精製・石油化学向け製品カタログ
石油化学プラント向け中心にした温度センサ及び付属品です。
1.超高圧用温度センサ ・高圧ポリエチレン製造装置等の反応温度測定用として多数の納入実績があります。 ・最高圧350MPaGの圧力に耐え、ハイレスポンスで温度を検知します...
航空宇宙部品・自動車部品熱処理炉用 AMS2750対応温度センサ
航空宇宙部品、自動車部品などの熱処理に使用する炉内の温度計測に最適な 温度センサ...
熱電対製品について納入製品を個々に校正した場合、校正時の加熱部位に起電力特性の変化が生じ、ご使用時のセンサ挿入深さによっては起電力特性変化の影響を受ける場合があり...

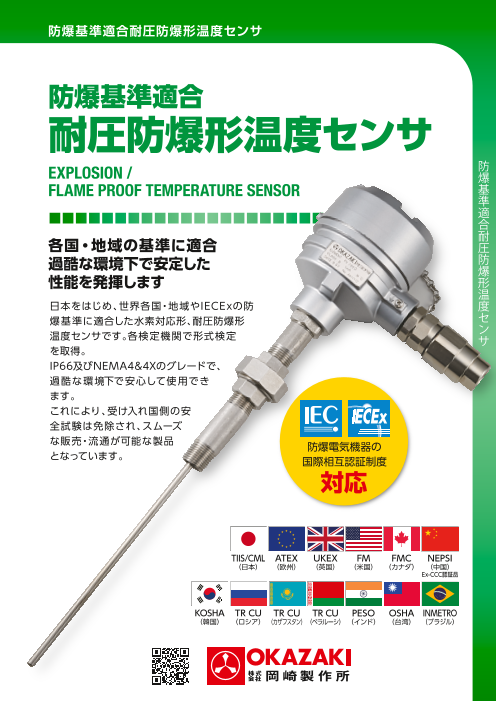

【世界各国の防爆基準に適合】耐圧防爆形温度センサ
各国・地域の基準に適合 過酷な環境下で安定した 性能を発揮します。
日本をはじめ、世界各国・地域やIECExの防爆基準に適合した水素対応形、耐圧防爆形温度センサです。各検定機関で形式検定を取得。IP66及びNEMA4&4Xのグレードで、過酷な環境...
サーモカップルシート（小型表面温度センサ）
曲面貼付け可能！ 厚み1.5mmのフィルム型熱電対
熱電対の測定部をポリイミドフィルムで保護した薄型熱電対です。電気絶縁性、耐電圧性能に優れています。片面が両面テープになっている為、剥離紙をはがすだけで使用できま...

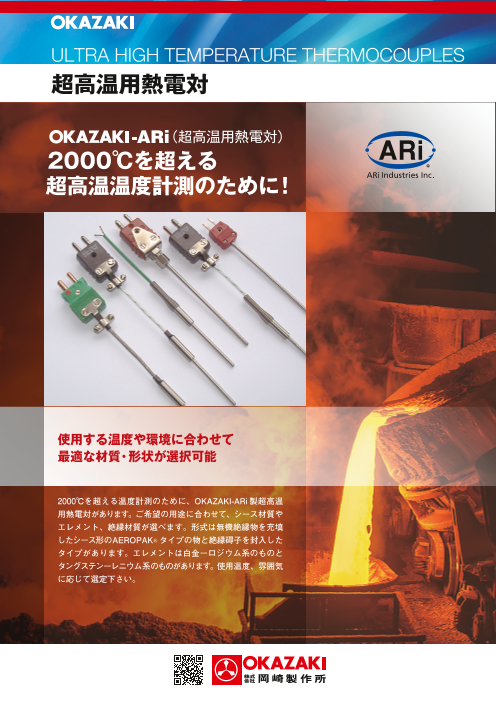

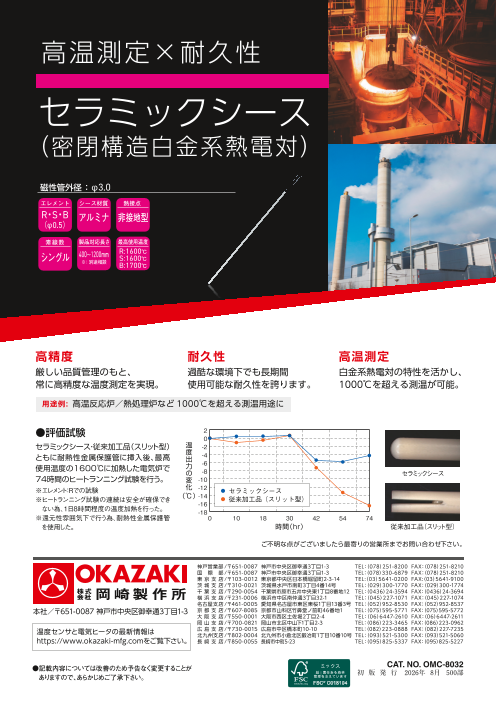

工業用温度センサ 超高温用熱電対(2000℃用)
2000℃を超える超高温の計測が可能です。

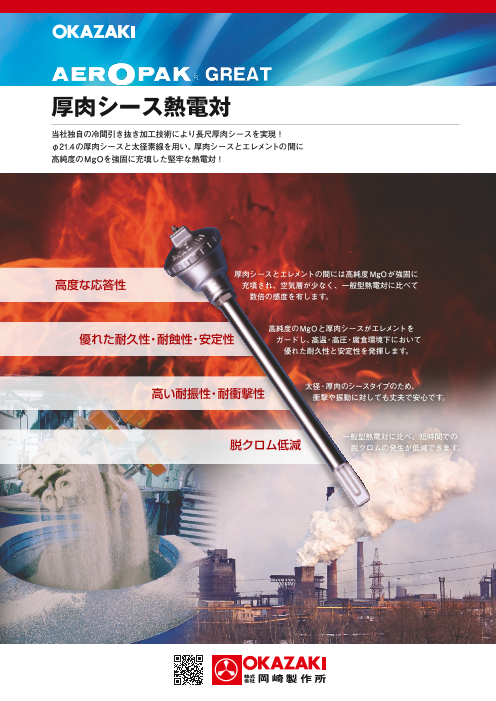

シース材質やエレメント、絶縁材質が選べます。形式は無機絶縁物を充填したシース形のAEROPAC®タイプの物と絶縁碍子を封入したタイプがあります。エレメントは白金－ロジ...
FEP / PFA被覆 熱電対モールド形
最小素線外径φ0.025mm を実現。先端樹脂モールドで水中での計測も可能。
フッ素樹脂被覆細径熱電対は、熱電対線にフッ素樹脂で絶縁被覆した熱電対です。測温接点部を露出したタイプと同材質やシリコンゴムで絶縁したタイプがあります。フッ素樹脂...

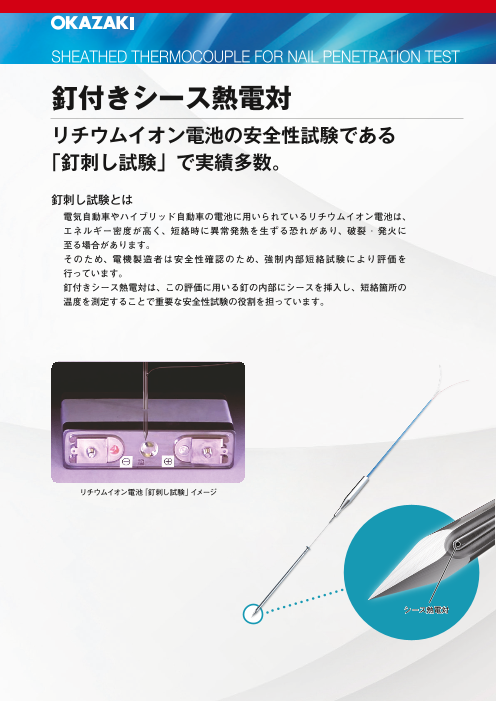

リチウムイオンバッテリー(LiB)用 釘付きシース熱電対
【特許取得済】リチウムイオン電池の安全性試験である「釘刺し試験」で実績多数。
電気自動車やハイブリッド自動車の電池に用いられているリチウムイオン電池は、 エネルギー密度が高く、短絡時に異常発熱を生ずる恐れがあり、破裂 · 発火に至る場合がありま...

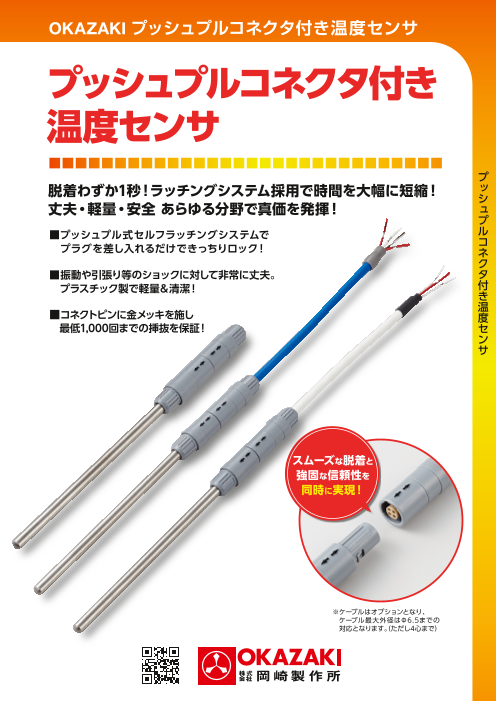

脱着が簡単！プッシュプルコネクタ付き温度センサー
脱着わずか1秒！ラッチングシステム採用で時間を大幅に短縮！丈夫・軽量・安全、あら...
・プッシュプル式セルフラッチングシステムでプラグを差し入れるだけできっちりロック！・振動や引っ張り等のショックに対して非常に丈夫！・プラスチック製で軽量＆清潔！...
プッシュプルコネクタタイプ耐圧防爆形温度センサ
米国の防爆基準に適合NEC規格に適合しガス蒸気、粉塵等の環境に適応
1.NEMA 4 & NEMA 4Xのグレードにて供給可能！2.プッシュプル式セルフラッチングシステムでプラグを差し入れるだけできっちりロック！3.コネクトピンに金メッキを施し最低100...

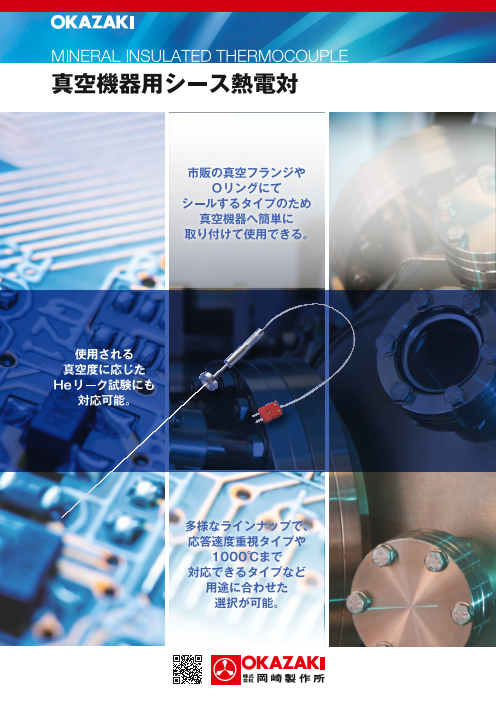

真空機器用シース熱電対
多様なラインナップで応答速度重視タイプや1000℃まで対応出来るタイプなど用途に合わ...
●市販の真空フランジやOリングにてシールするタイプの為、真空機器へ簡単に取り付けが可能。●使用される真空度に応じたHeリーク試験にも対応可能。●シース熱電対端末に...

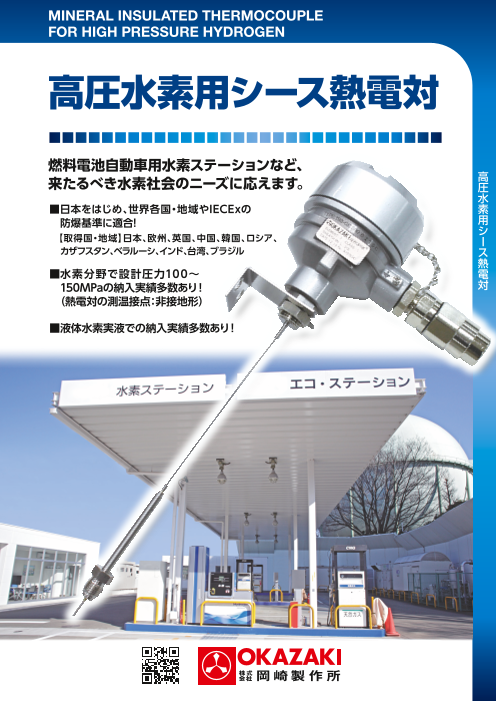

高圧水素用シース熱電対
燃料電池自動車用水素ステーションなど、来るべき水素社会のニーズに応えます。
■日本をはじめ、世界各国・地域やIECExの防爆基準に適合！ 【取得国・地域】日本、欧州、中国、韓国、ロシア、カザフスタン、ベラルーシ、インド、台湾、ブラジル■水素分...
耐圧防爆形ニップル温度センサ(熱電対)
各国・地域の端子箱と組み合わせ可能 安心と信頼の耐圧防爆形温度センサ。
IECExをはじめ、世界各国・地域の防爆基準に適合した耐圧防爆形温度センサです。シース熱電対のほか、スプリング可動式にも対応しています。単体の温度センサとして、各地域...

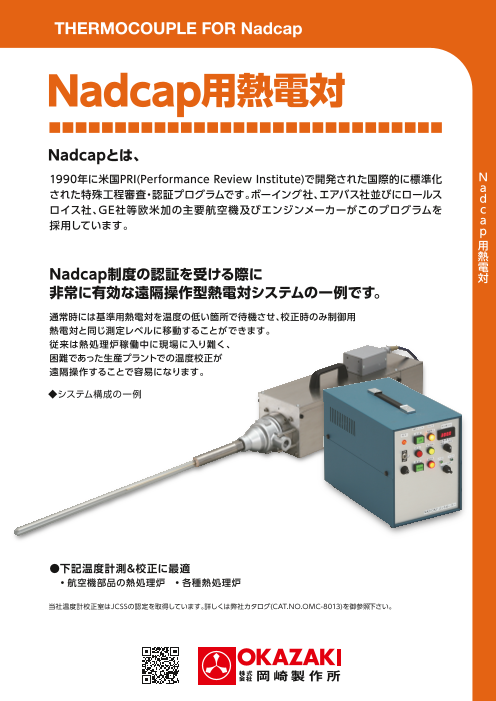

Nadcap用熱電対
Nadcap制度の認証を受ける際に 非常に有効な遠隔操作型熱電対システムの一例です。
●特長 • プロセス用熱電対と同位置に基準用熱電対を校正時のみに差し込める構造です。 • 校正時以外は基準用熱電対を取り外せるため、基準熱電対を効率的に使用できます。...
樹脂モールドスリーブ型シース熱電対
低コスト・高品質の汎用型シース熱電対
自社工場にて生産しているMIケーブルを使用した熱電対は全て自動化された生産体制で製作しており工程能力指数も優れ、シース外径や材質などご要望に応じて対応可能な温度計です。
超極細スリーブ シース熱電対
(1)スリーブが細く、邪魔にならない。（設置スペースをとらない） (2)φ0.5とφ1.0が製...
従来のシース熱電対のスリーブをより細くすることにより、狭所にも対応出来るようになりました。研究開発試験等で設置スペースが限られた場所での使用に最適です。
着脱式配管表面温度計(ニューファインチップ)
センサーの交換作業がスムーズ！。そして取替え時の再溶接が不要！(海外防爆対応)
油精製プラントの加熱炉等で多く使用されている配管表面温度計ですが、既存のファンチップは配管に直接溶接するため、温度計取り替え時に再度ファンチップを溶接する必要があり...

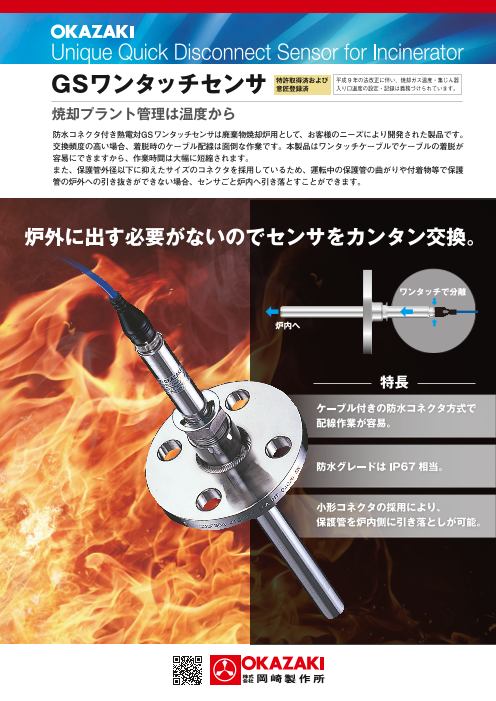

防水コネクタ付き熱電対GSワンタッチセンサ
焼却プラント管理は温度から
防水コネクタ付き熱電対GSワンタッチセンサは廃棄物焼却炉用として、お客様のニーズにより開発された製品です。交換頻度の高い場合、脱着時のケーブル配線は面倒な作業です。本...

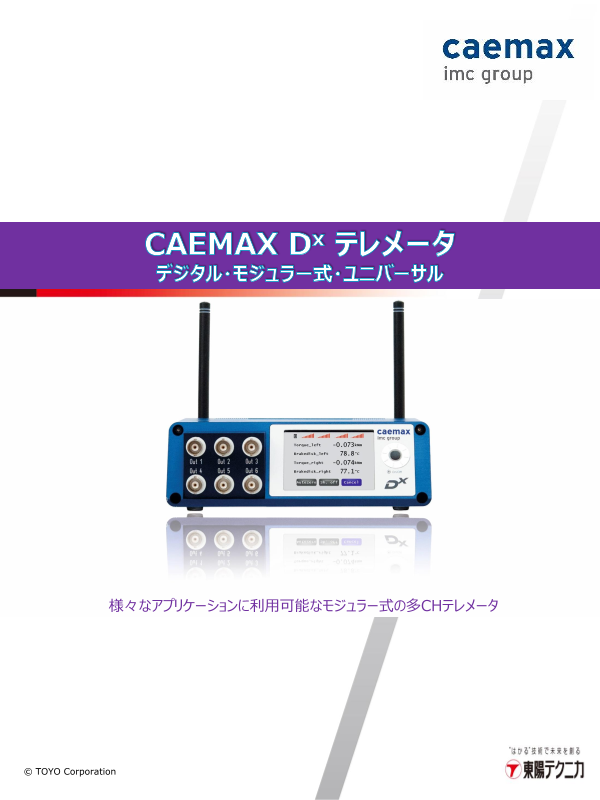

最大24chのテレメータシステムを構築可能「CAEMAX Dxテレメー...
様々なアプリケーションに使用可能なモジュラー式の多CHテレメータの紹介
・製品の特長・システム構成例・実際の運用について・imcとの連携によるデータ収録・ソリューション・仕様・ラインナップテレメータはスリップリングに替わる回転...
【技術資料】これで理解が深まる！＿熱電対センサの原理や種...
シンプルな構造な熱電対センサだからこそ、きちんと押さえておきたい事項をまとめま...
熱電対センサは、工業計測において、非常に多く使われています。当たり前のように使っている計測機器について、今さら聞けない、基本的な原理から種類などを簡単にまとめまし...
＜Tegam社＞計測・校正システム 日本語版 総合製品紹介
米国 防衛産業, 校正機関/研究所でも幅広く採用されている高信頼性 計測・校正機器を...
米国Tegam社が提供するデジタル温度計、パワーセンサ校正システム、抵抗計などの高精度な計測・校正機器。 ■ デジタル温度計 - 熱電対/RTD/ サーミスタ デジタル温度計...
