トルクレンチ (torque wrench) とは、所定のトルクでねじを締め付けるための作業用工具と、締め付けられたねじのトルクを測定するための測定用工具に使用されるレンチ状の形をしたものの総称である。
概要
トルクレンチは、「ねじ」を用いる現場で組付けやメンテナンスに幅広く用いられているトルク測定器である。ねじ部品には設計段階から軸力が設定されているが、軸力を測定するには高価な測定器や設備が必要となることから、代わりにトルクによる締め付け管理が広く行われている。トルクレンチを用いることにより、締め付け不足による緩みや、締め過ぎによる破損の防止および、締め付け作業の個人差による製品品質のばらつきを低減することができる。およそボルト径M30以下に適用するものでは手動（手力）で回転力を与えるものが一般的であるが、M30を超える大径ボルトに適用するものでは油圧、空気圧、電動、ウインチ張力等を用いて回転力を与える動力トルクレンチが多用されている。なお、日本国内では計量法によりSI単位以外のトルクレンチ（二重目盛含む）を販売することは原則として禁じられている。種類
手動トルクレンチは、形状・構造、使用者にトルクを示す方式によってシグナル式トルクレンチと直読式トルクレンチに分けることができる。また、シグナル式トルクレンチの機能を有しながら、センサを搭載しトルク値が表示される複合型のトルクレンチもある。シグナル式トルクレンチ
シグナル式トルクレンチは、あらかじめ締め付けたいトルクを設定しておき、カチンという感触と音で締め付けトルクに達したことが分かるトルクレンチである。右ねじ（時計回り）専用のものが一般的であるが、左ねじ右ねじどちらでも使用できるものもある。左右どちらでも使用できるものを指して、「両振り」と呼ぶことがある。- プリセット形
- 本体の目盛によって設定トルクを変更できる。設定トルクの変更は、グリップエンドを回して内部のばねの圧縮力を変えて行う。このため、保管時には設定トルクのままとせず、目盛りを最低値まで戻してばねの「へたり」を抑えることで、設定値の狂いを低減できる。設定トルク範囲は、最低値の5倍から10倍程度のものが多くみられるが、設定トルク範囲が広いものほど設定誤差が大きくなる。
- 単能形
- 本体に目盛は無く、設定トルクを変更するにはトルクレンチテスターと専用の調整工具等が必要となる。プリセット形に比べて堅牢かつ安価な上、使用者が勝手に設定トルクを変更することを防止できるので工場の生産ラインやガス配管継手の接続工事用などで盛んに用いられる。メーカーや販売店でトルクを設定して出荷されるものが多い。反復継続的に特定のねじを締め付ける作業に適しており、機械メーカーや自動車業界向けのものの他、ガス管フレアナット専用や電気端子専用のもの等が市販されている。
直読式トルクレンチ
直読式トルクレンチは、負荷されているトルクを目盛にて読み取ることができる。作業部位や作業姿勢によっては、作業者の位置から目盛りが正確に読み取れないこともあり、その場合は目盛りを読む者が別に必要になる。ただし、トルクを掛けた最大値の表示が保持できる「ピークホールド機構」や「置針」を持つものは、作業者が作業を中断してもその時点の値が表示されているため、その欠点を補っている。左右どちらでも計測できるものがほとんどである。- プレート形
- 梁（ビーム）のたわみによってトルクを検出し、本体の目盛を読み取る。構造が単純なため、安価で壊れにくく比較的に精度が高い特徴がある。
- ダイヤル形
- 円柱のねじれ角によってトルクを検出し、本体のダイヤル形目盛を読み取る。
- デジタル形
- センサによってトルクを検出し、表示されるトルクを読み取る。表示器が本体と別になっているものもある。デジタル形ではピークホールドするものがほとんどである。トルクレンチ本体に測定値を記録し、パソコンや専用端末に転送できるものもある。角度センサを搭載し、角度締めにも対応したものもある。プレート形やダイヤル形に比べて高価である。
用途
トルクレンチの用途は、ねじを定められたトルクで締め付ける作業と、締め付けられたねじの締め付けトルクを検査目的で測定する作業に大別することができる。作業用途
ねじを所定のトルクで締め付けるためのトルクレンチを作業用トルクレンチという。これには普通シグナル式トルクレンチを用いるが、シグナル式トルクレンチの場合、設定したトルクに達したか否かのみしか判断することができない。そこで、工場等では直読式トルクレンチを用いて締め付けを行うところもあり、中にはデジタル形のものを用いて、締め付けトルクを記録しているところもある。締め付けトルクを測定する必要のあるものとして、ガラスによるライニング加工をされた配管や、フレア加工された配管など、締め付けトルクが大きすぎる事による不具合が発生するものがあげられる。測定用途
すでに締め付けられたねじのトルクを測定したりするトルクレンチを測定用トルクレンチという。直読式トルクレンチを用いて、増し締め検査を行う場合がほとんどである。トルクレンチを「てこ」のように使用して、トルク以外の力量を測定する場合もある。取扱い
トルクレンチは使用される場所の性質上、乱雑に扱われる場合がある。使用している者が気づかないうちに、トルクレンチの精度が狂ってしまうと、いくらトルクレンチを使用して締め付けを行っても無意味である。トルクレンチに打撃や衝撃を与えない、加熱や凍結を避ける、内部に水気やチリゴミを侵入させない、メーカー指定以外の注油は行わない等のほか、使用後の保管にも注意を要する。また、定期的にトルクレンチの点検・校正を行うことも、精度を維持する上では欠かせない。トルクレンチには使用トルクの範囲が定められており、使用トルクを超えて使用すると破損につながる。また、右専用のものを左方向へ緩めるために使用すると、精度に悪影響があるとされるが、少なくとも全ての製品に適用されるものではなく、製造企業による使い方の説明に「測定できない」とのみ書かれたものもある。主なメーカー
TONE(トネ) - 日本ゲドーレ(GEDORE) - ドイツ信濃機販(SI) - 日本京都機械工具(KTC) - 日本シーディーアイ(CDI) - アメリカ,(Snap-onグループ)スタビレー(STAHLWILLE) - ドイツスナップオン(Snap-on) - アメリカ東日製作所(TOHNICHI) - 日本トルクリーダー(Toruqueleader) - イギリス中村製作所(KANON) - 日本ノーバー(Norbar) - イギリスハゼット(HAZET) - ドイツブリツール(BRITOOL) - イギリスリッチモント(Sturtevant Richmont) - アメリカプロクソン(PROXXON) - ドイツアドレック(Adrec) - 日本脚注
参考文献
技能士の友編集部 技能ブックス(19)『作業工具のツカイカタ』84頁から87頁、2002年8月25日13版発行。株式会社大河出版全国作業工具工業組合「正しい作業工具の使い方」10.手動式トルクレンチ関連項目
トルクドライバー - トルクレンチと同じ機能を有したドライバー形状のもの。ソケットレンチ - 多くのトルクレンチは、ソケットレンチ（ソケットハンドル）の形態を採っている。Category:空圧工具

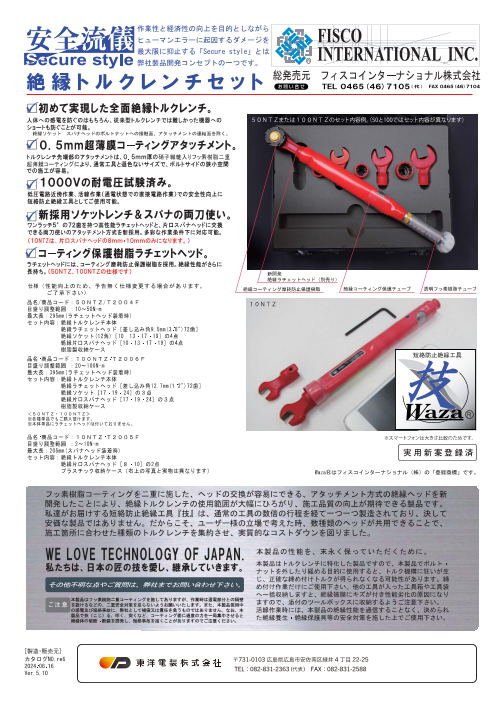

絶縁トルクレンチセット
初めて実現した全面絶縁トルクレンチ
通常はラチェットヘッド、ボルト上部に空間がない時はスパナに変身します。100NTZ、45NTZ、10NTZタイプの3種類ありますので用途に応じてご使用下さい。●狭小空間を制する高...

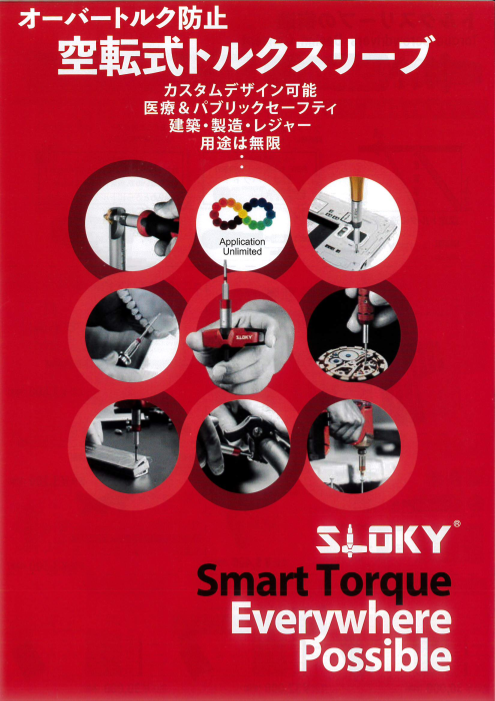

オーバートルク防止 空転式トルクスリーブ
医療＆パブリックセーフティ建築・製造・レジャー用途は無限大
カスタム デザイン可能掲載製品・標準トルクアダプター・ハンドル類 ユニバーサルハンドル スリムフィットハンドル T型ハンドル・5in1マルチトルクアダプタ...
【HAZET限定グッズ進呈】HAZET CLUB(ハゼットクラブ)のご案内
お得な会員特典がたくさん！会員限定セールでドイツの高級工具HAZETをお手軽に手に入...
HAZET(ハゼット)は、ドイツの総合工具メーカーです。汎用的なハンドツールにおいても一つ一つに熟練の技術と長年培ってきた鍛造技術を見ることができます。フォルクスワーゲ...

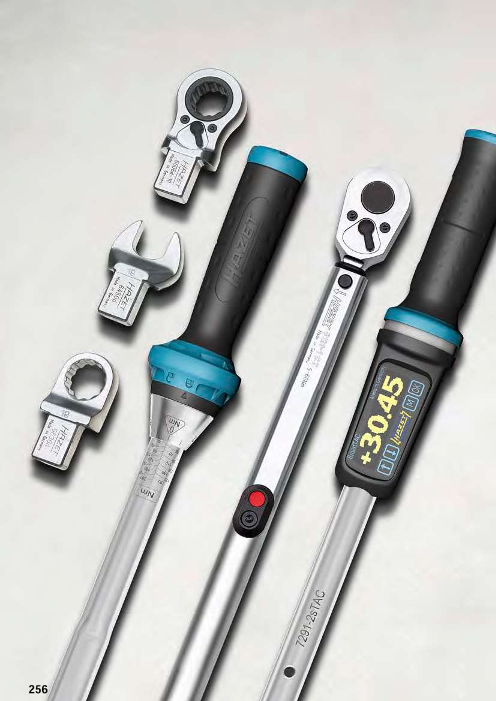

HAZET(ハゼット) トルクレンチ 総合カタログ 工具
軽量・強固なクロームバナジューム鋼と強化樹脂グリップにより耐久性と軽量化を絶妙...
HAZET社が長年培ってきた鍛造技術の粋を集めたトルクレンチです。その強度、精度には定評があり、超高精度2％タイプ、範用4％タイプもラインナップにございます。人間工学に基...

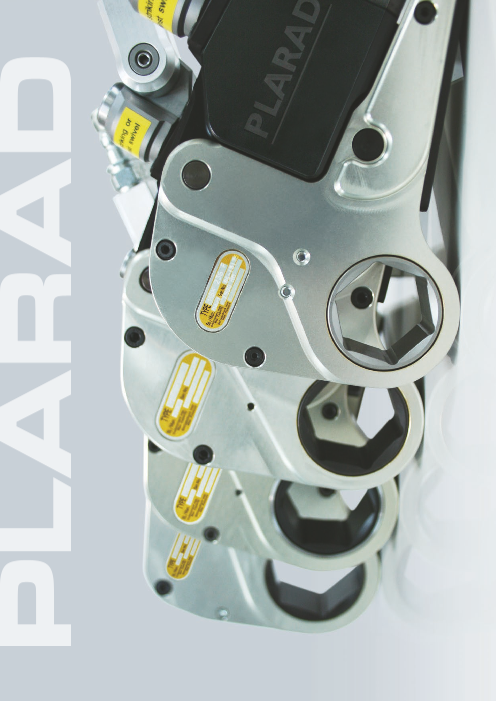

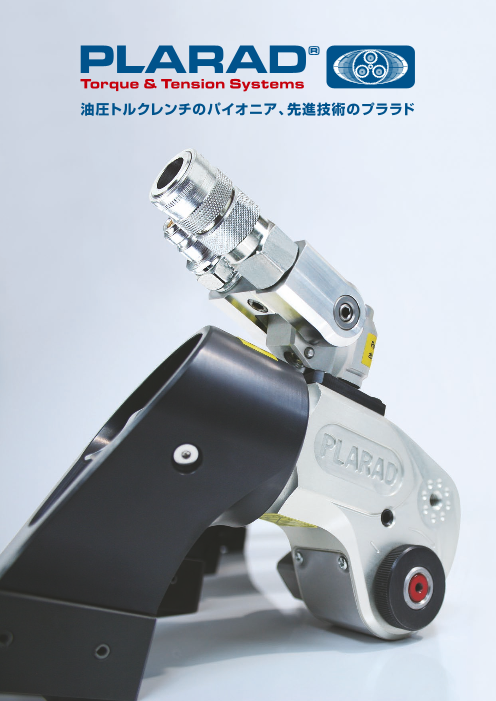

業界唯一の安全構造-プララド 油圧トルクレンチVS型 2023年
油圧レンチ本体が業界唯一、高圧安全2重構造になっておりまた特許六角インサート交換...
油圧トルクレンチメーカーの元祖パイオニア。トルク精度±3％高精度。業界唯一の超精密スプラインギア構造、全174機種。■プララドは世界で最も古い歴史と伝統を誇る油圧ト...
業界唯一の安全構造-プララド 油圧トルクレンチVS型 174機種 ...
油圧レンチ本体が業界唯一、高圧安全2重構造になっておりまた特許六角インサート交換...
油圧トルクレンチメーカーの元祖パイオニア。トルク精度±3％高精度。業界唯一の超精密スプラインギア構造、全174機種。■プララドは世界で最も古い歴史と伝統を誇る油圧ト...
業界唯一の安全構造-プララド 油圧トルクレンチSC型 2023年
プララドは油圧トルクレンチメーカーの元祖パイオニア。業界唯一の高圧安全2重構造、...
■全18機種。最大トルク 50Nm～65,000Nm。 販売とレンタルを行っております。■油圧トルクレンチのトルク精度：±3％高精度トルク管理。■油圧トルクレンチは、M100クラスの大...
業界唯一の安全構造-プララド 油圧トルクレンチSC型 2025年
プララドは油圧トルクレンチメーカーの元祖パイオニア。業界唯一の高圧安全2重構造、...
■全18機種。最大トルク 50Nm～65,000Nm。 販売とレンタルを行っております。■油圧トルクレンチのトルク精度：±3％高精度トルク管理。■油圧トルクレンチは、M100クラスの大...

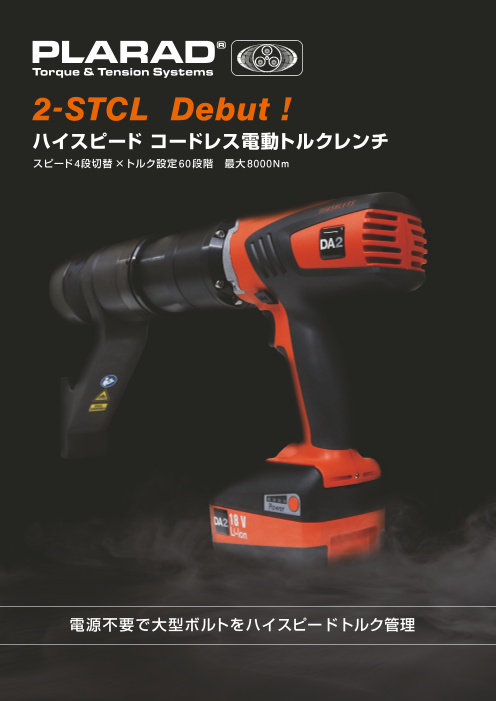

ハイスピード・コードレス電動トルクレンチDA2-日本プララド
業界最速スピード ！電源不要で大型ボルトをハイスピードトルク管理。全7機種 締付...
ハイスピード コードレス電動トルクレンチDA2の特長【スピード】業界最速クラスの超ハイスピード締付け 毎分回転数 ： 71.6 rpm！（*500Nm以上のバッテリー式電動トルクレ...
コードレス電動トルクレンチ-日本プララド
全7機種 締付トルク：190Nm～8000Nm、トルク設定60段階。電源不要で大型ボルトをハ...
ハイスピード コードレス電動トルクレンチPL2-STCLの特長【スピード】業界最速クラスの超ハイスピード締付け 毎分回転数 ： 71.6 rpm！（*500Nm以上のバッテリー式電動トル...

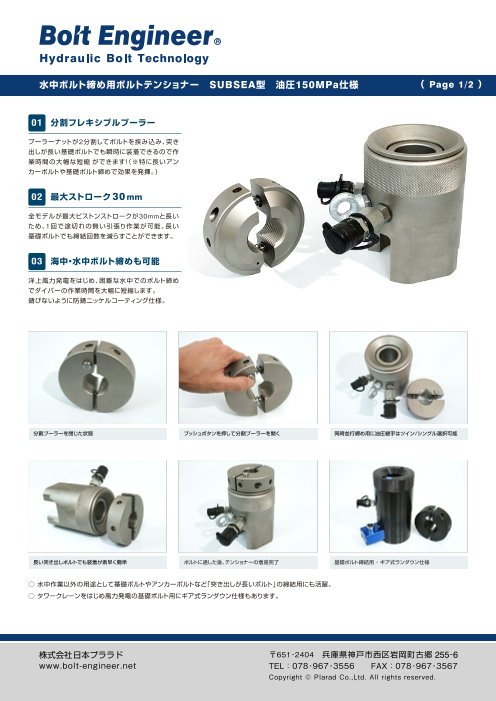

ボルトテンショナー 水中ボルト締め用工具 SUBSEA型
海中・水中の大型ボルト締め付け工具。水中でも簡単に装着できるのでボルト締付け作...
■サブシー型ボルトテンショナーは、プーラーナットが2分割してボルトを挟み込み、突き出しが長い水中のボルト締め付けでも簡単に装着できるのでボルトの締め付け作業時間を...

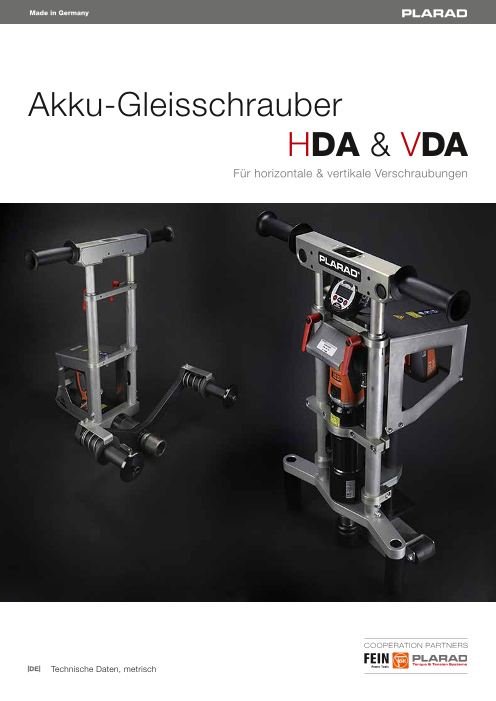

鉄道レールのボルト締め用コードレス電動トルクレンチ
鉄道 線路の枕木ボルト締め（レール締結用板ばね）のトルク管理工具。しゃがまずにハ...
プララド 鉄道レールのボルト締め用コードレス電動トルクレンチVDA（充電式）Track construction battery nutrunnerVDA-05 最大締付けトルク550NmVDA-05TC 最大締付...
デジタル自動油圧ポンプ IQ100CFA-2（油圧トルクレンチ用）
油圧トルクレンチのボルト締め付けデータを保存。USBメモリで簡単にデータ取込み可能...
油圧トルクレンチの締め付けトルク値を1Nm単位で表示。タッチパネル式でトルク値入力。締め付けトルクのデータ保存が可能。USBメモリで簡単にPCへ取り込みができます。油圧...

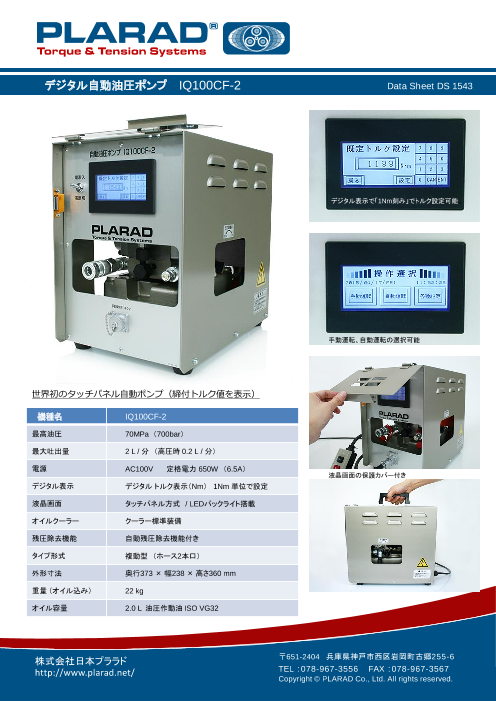

デジタル自動油圧ポンプ IQ100CF-2・日本プララド
液晶タッチパネルで大型ボルトの締付けトルクを「1Nm単位」で 設定できる自動ポンプ。
デジタル自動油圧ポンプIQ100CF-2は、液晶タッチパネルで大型ボルトの締付けトルクを「1Nm単位」で設定できる超高精度トルク管理を実現した自動運転ポンプです。※油圧トル...

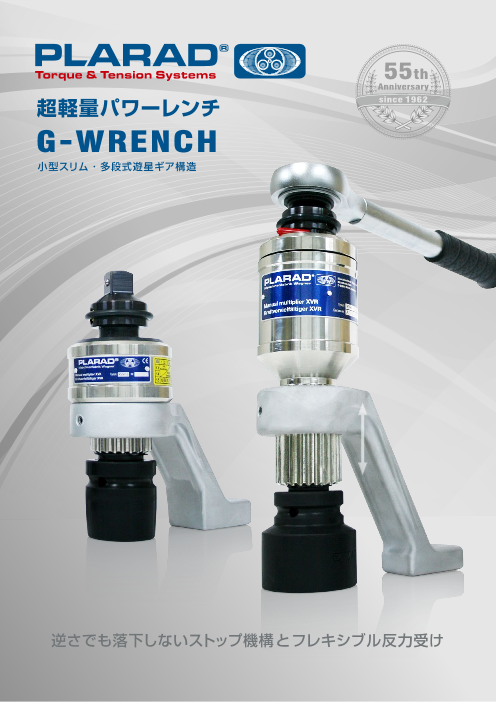

超軽量 倍力パワーレンチ（倍力レンチ）全8機種
1,700Nmクラスで重さ2.6kg。困難な下向きのボルト締め作業でもレンチが落下せず、楽...
入力トルクレンチで小さなトルクを増幅して最大10,000Nmのトルクを発揮する倍力方式の超軽量 倍力レンチ。・従来機よりギア比が小さくなって作業スピードアップ！・遊星ギア...

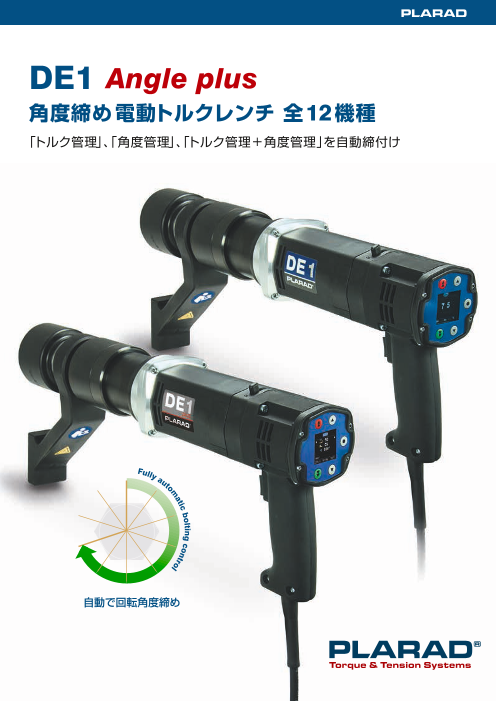

角度締め電動トルクレンチ STDプラス -「トルク管理+ 角度管...
トルク設定99段階 + 角度設定 0～999°。スナッグトルクから規定角度まで自動でボルト...
角度締め電動トルクレンチ STDプラス。トルク設定99段階 + 角度設定 0～999°。スナッグトルクから規定角度まで自動でボルト締付け、設定値で自動停止。高精度な角度管理の...
油圧トルクレンチ RT/RTX SERIES
長い歴史を誇るスタンダードRT SERIES センターホール型の基準となった名作RTX SERIES
・ソケットタイプ油圧トルクレンチ RT SERIES 360°×180°回転のユニスイベル ワンタッチ脱着の反力アーム 耐久性・信頼性に優れた一方向ラチェット・センターホールタ...

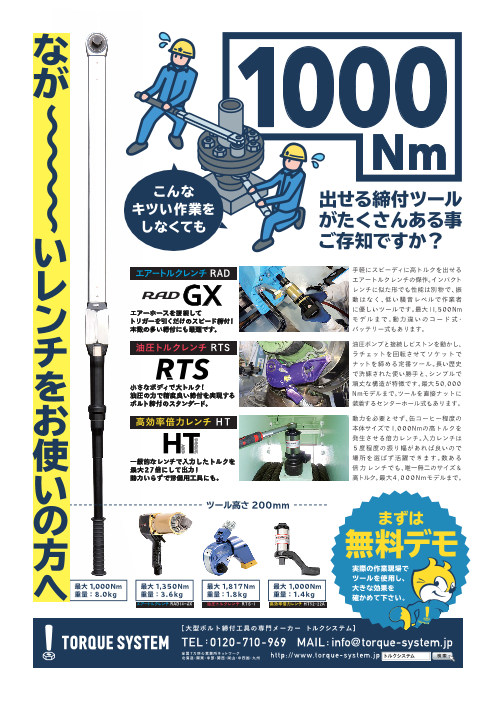

エアートルクレンチ RAD/油圧トルクレンチ RTS/高効率倍力レ...
1000Nm出せる締付ツールがたくさんある事ご存知ですか?
・エアートルクレンチ RADエアーホースを接続してトリガーを引くだけのスピード締付!本数の多い締付にも最適です。・油圧トルクレンチ RTS小さなボディで大トルク!油圧の...

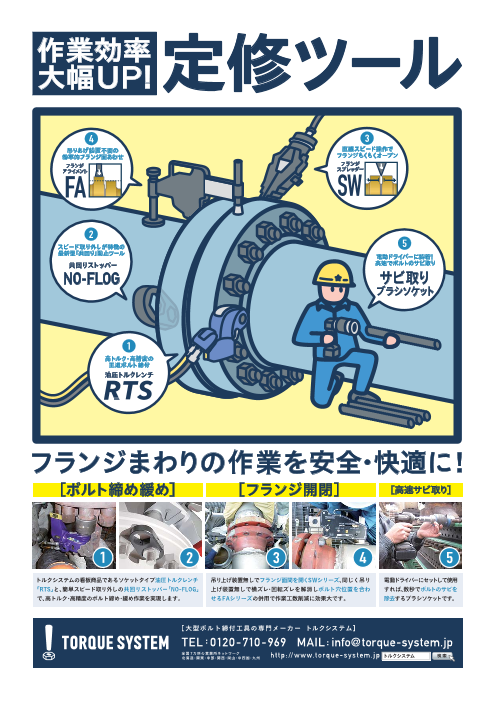

定修ツール 油圧トルクレンチなど
フランジまわりの作業を安全・快適に!
トルクシステムの看板商品であるソケットタイプ油圧トルクレンチ「RTS」と、簡単スピード取り外しの共回りストッパー「NO-FLOG」で、高トルク・高精度のボルト締め・緩め作業を...

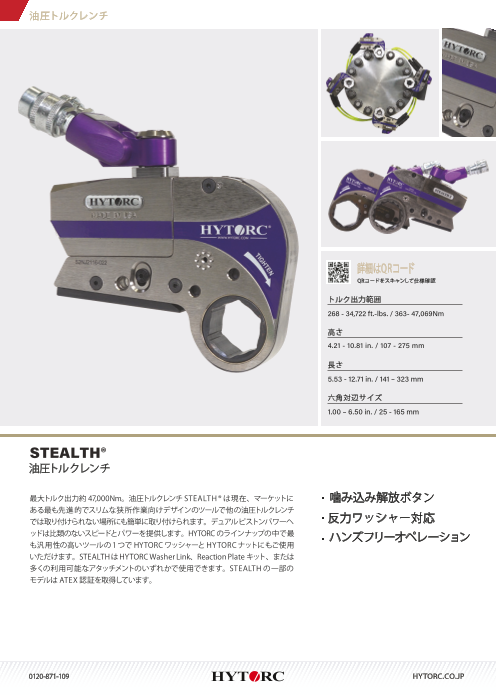

センターホール型では世界最先端の油圧トルクレンチ
油圧トルクレンチSTEALTHはスリムに設計されているので他のツールが入らないところに...
産業用ボルト締め作業の安全性と最高レベルにするためにハイトークは手を可能な限り使わなくてすむハンズフリーの操作作業を推奨しております。STEALTHのロックオンアダプタはハ...

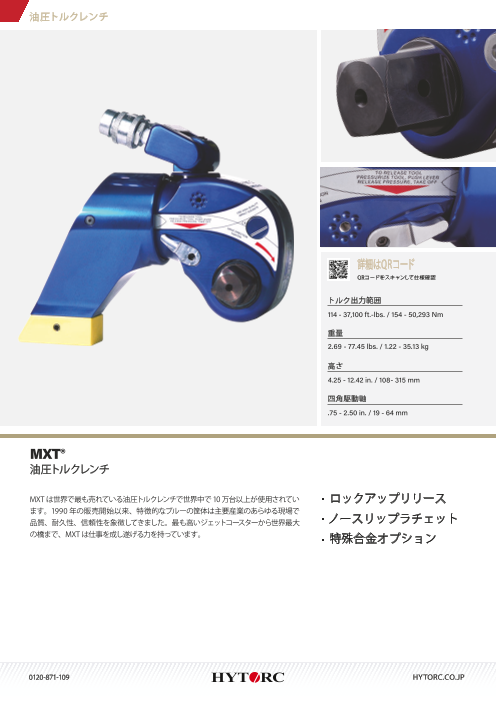

世界で最も売れている油圧トルクレンチMXT
MXTは世界で最も売れている油圧トルクレンチで世界で10万台以上をご利用いただいてお...
ソケットタイプの油圧トルクレンチMXTは業界初のロックアップリリースレバーが備わっており、使用中に反力アームが固定されて取れなくなってしまった時に使用します。MXTシリー...

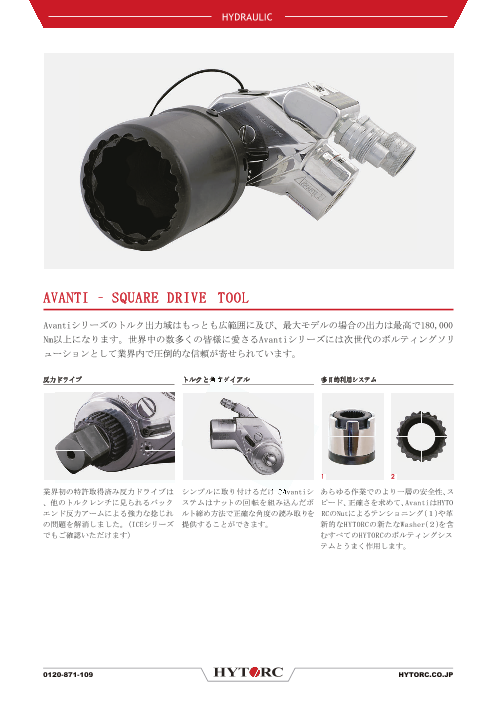

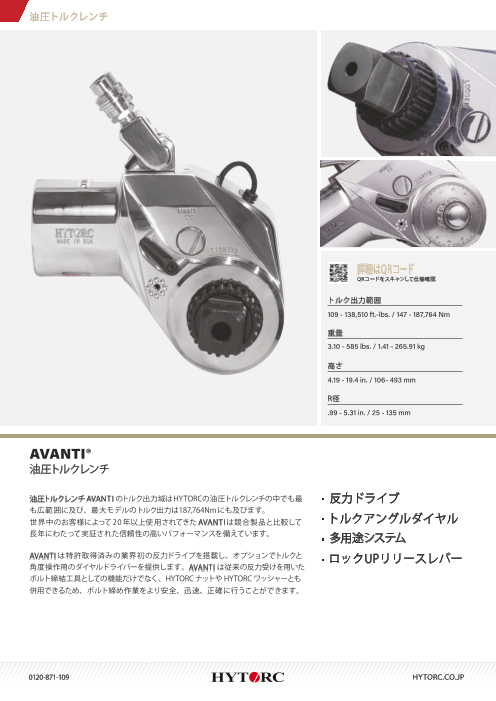

次世代の油圧トルクレンチAVANTI
油圧トルクレンチAVANTIのトルク出力範囲はもっとも広範囲におよび最大モデルでは180...
業界初の特許取得済み反力ドライブは他トルクレンチに見られる反力アームによる強力なねじれの問題を解消しました。また、油圧トルクレンチAVANTIはハイトークワッシャーとハイ...

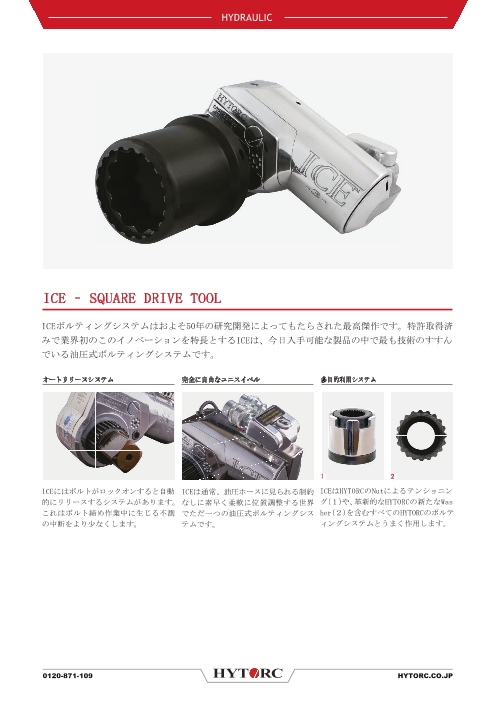

最も技術の進んだ油圧トルクレンチICE
油圧トルクレンチICEはハイトーク50年の研究開発によってもたらされた最高傑作です。
特許取得済みの油圧トルクレンチICEは今日入手可能なハイトーク製品の中で最も最新の油圧トルクレンチです。ICEは通常ですと油圧ホースに見られる制約なしに素早く柔軟に位置調...

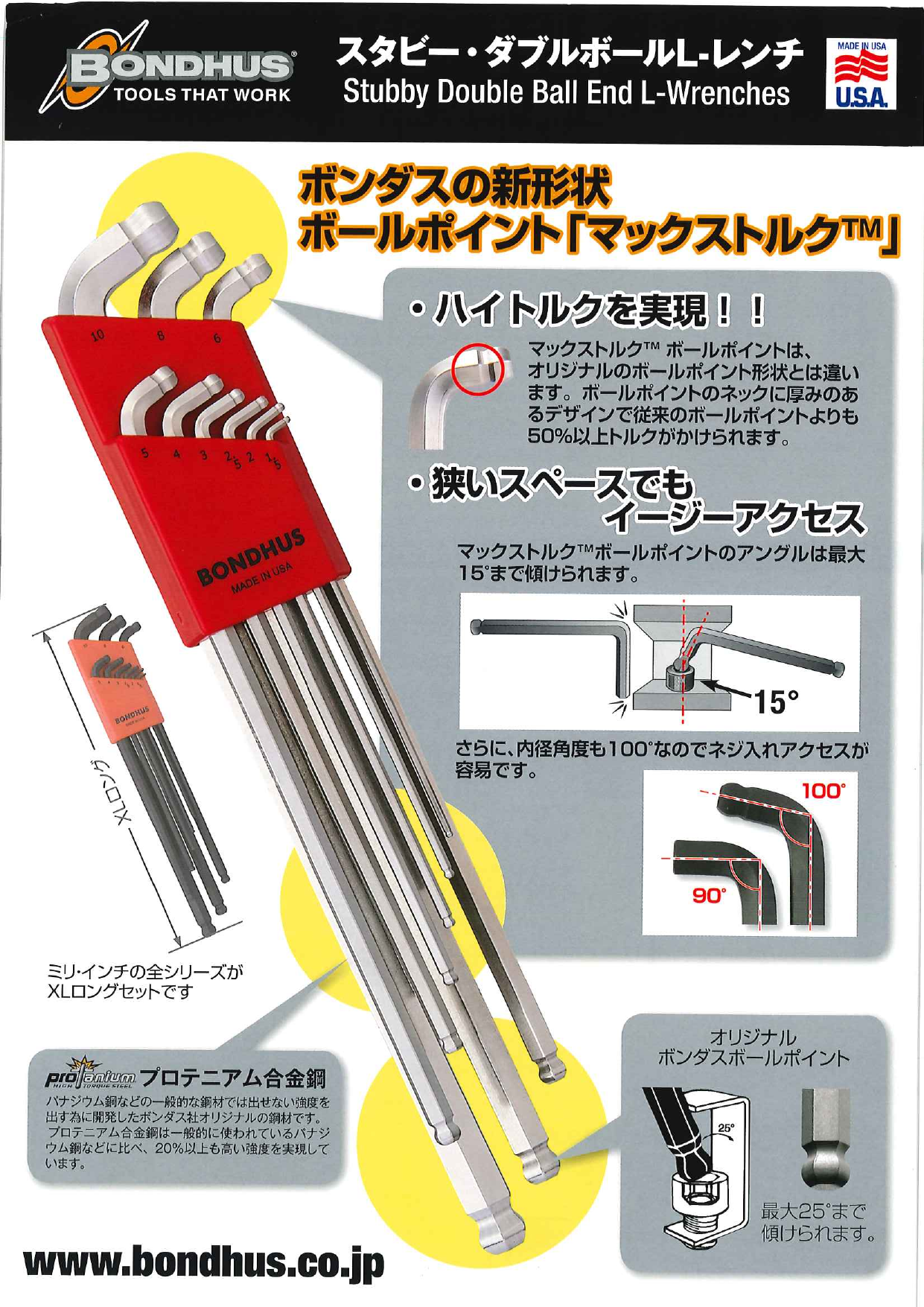

スタビー・ダブルボールL-レンチ
両端ボールポイントで狭いスペースでもイージーアクセス
首が太い「マックストルク™」ボールポイントがハイトルクを実現首の角度を１００°にすることによって狭いスペースでもイージーアクセス

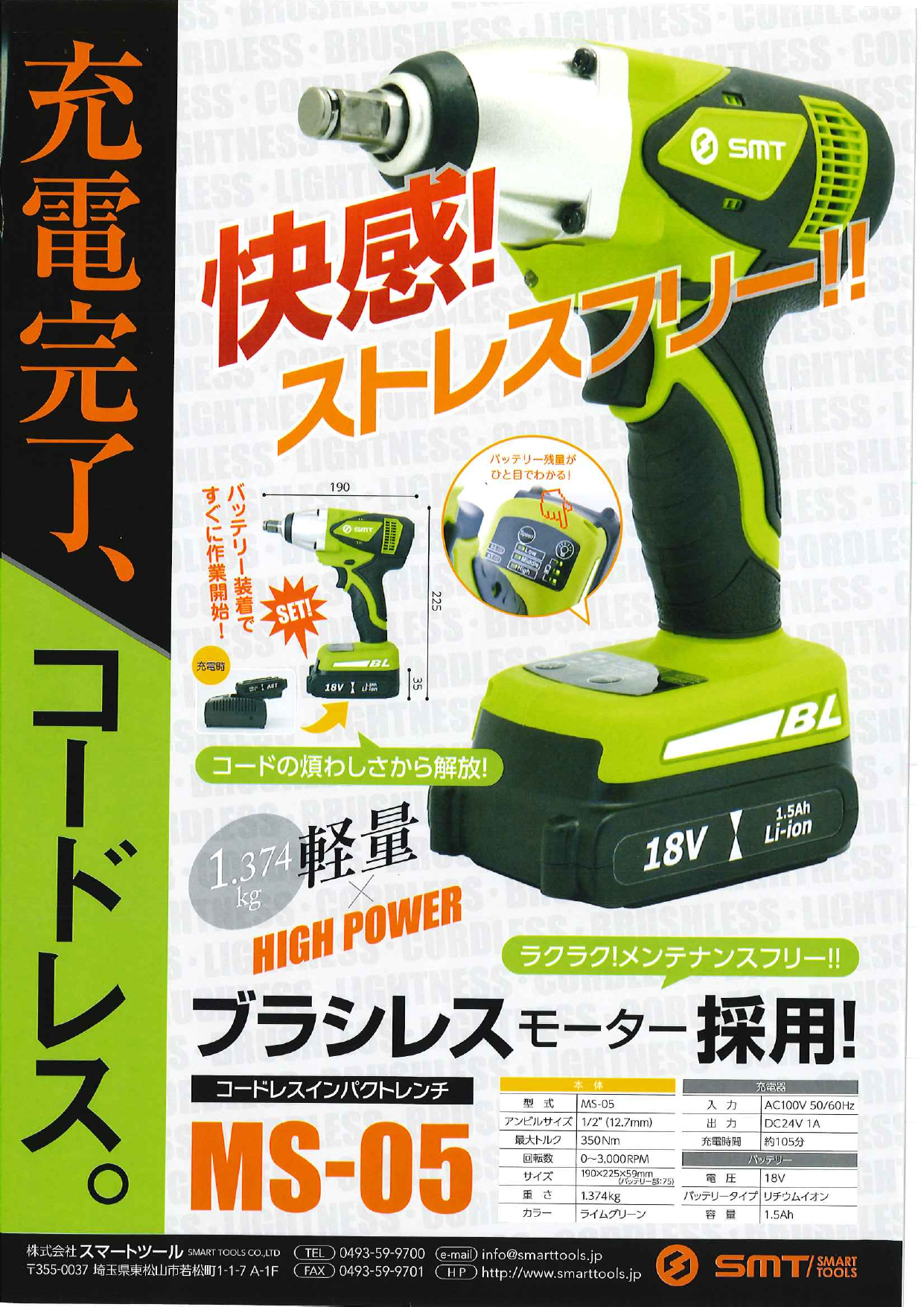

コードレス インパクトレンチ MS-05
充電完了、コードレス。
・快感！ストレスフリー！！・バッテリー装着ですぐに作業開始！・コードの煩わしさから解放！・ラクラク！メンテナンスフリー！！・ブラシレスモーター採用！

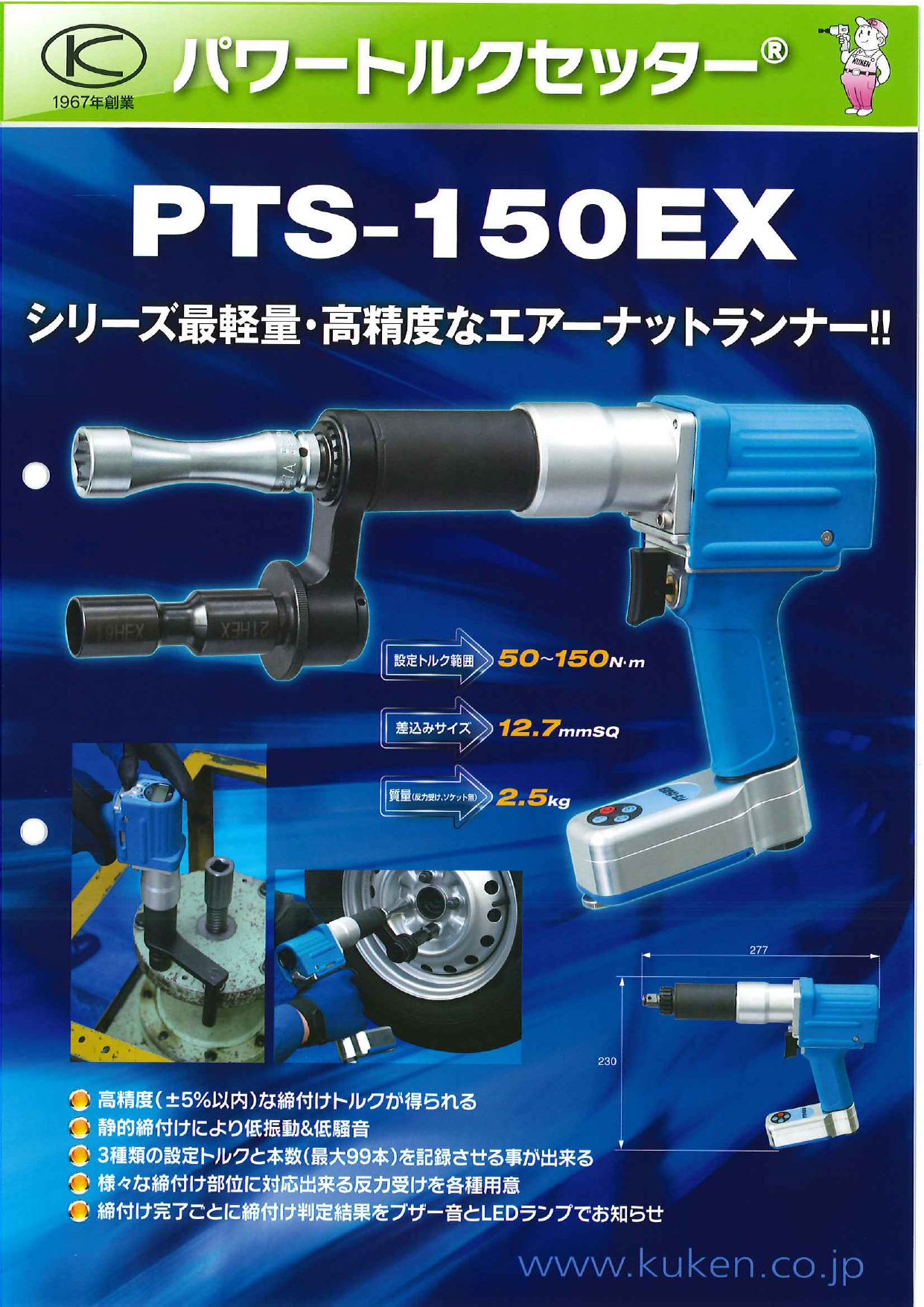

パワートルクセッター(R) PTS-150EX
シリーズ最軽量・高精度なエアーナットランナー！！
・高精度な締付けトルクが得られる・静的締付けにより低振動＆低騒音・3種類の設定トルクと本数（最大99本）を記録させる事が出来る・様々な締付け部位に対応出来る反力受...

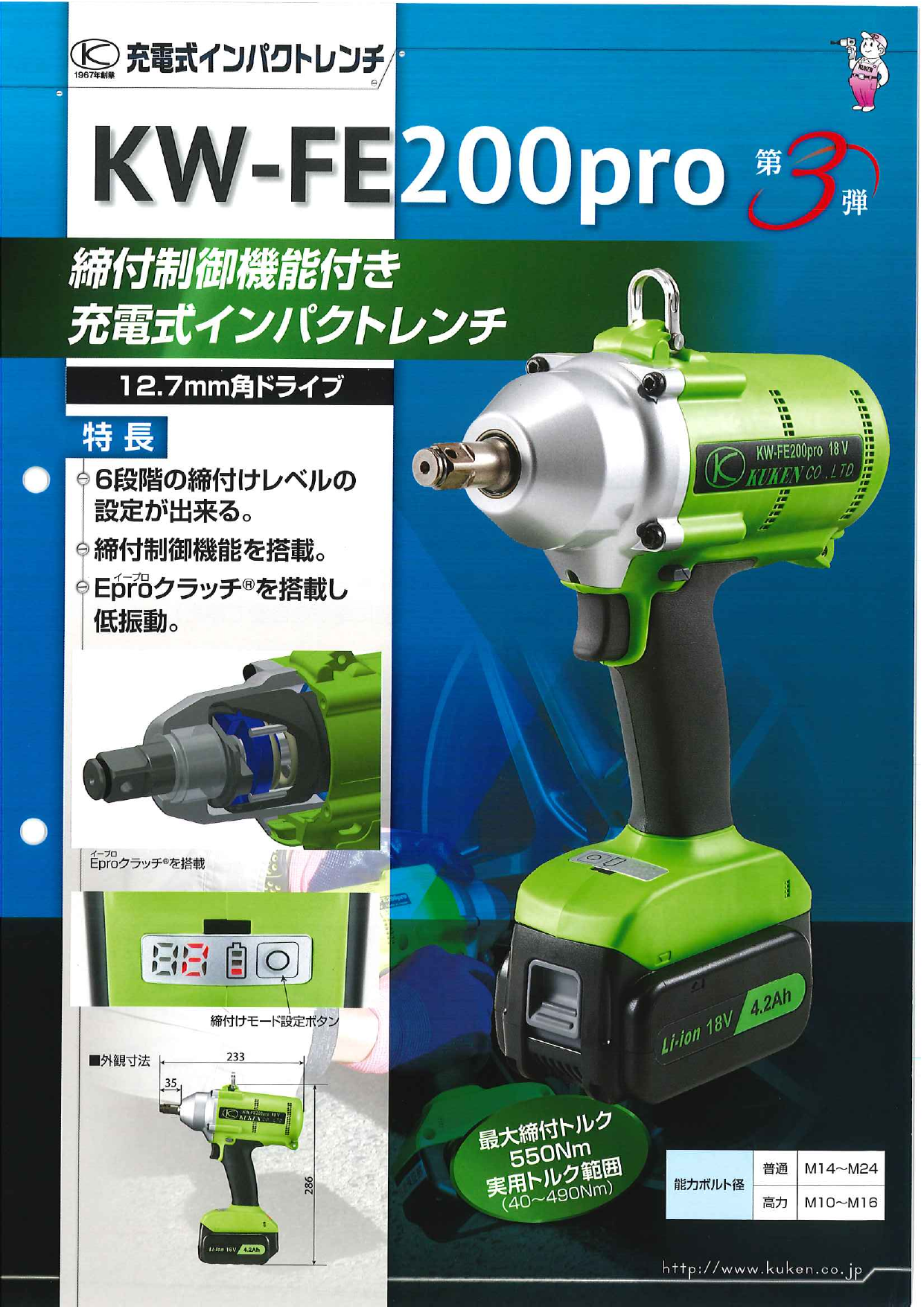

充電式インパクトレンチ KW-FE200pro
締付制御機能付き充電式インパクトレンチ
・乗用車、小型トラックのホイールナット脱着作業に。・大型トラックのホイールナットの仮締め作業に。・建機・フォークリフトの整備作業にエアーホースレスで驚異的なパ...

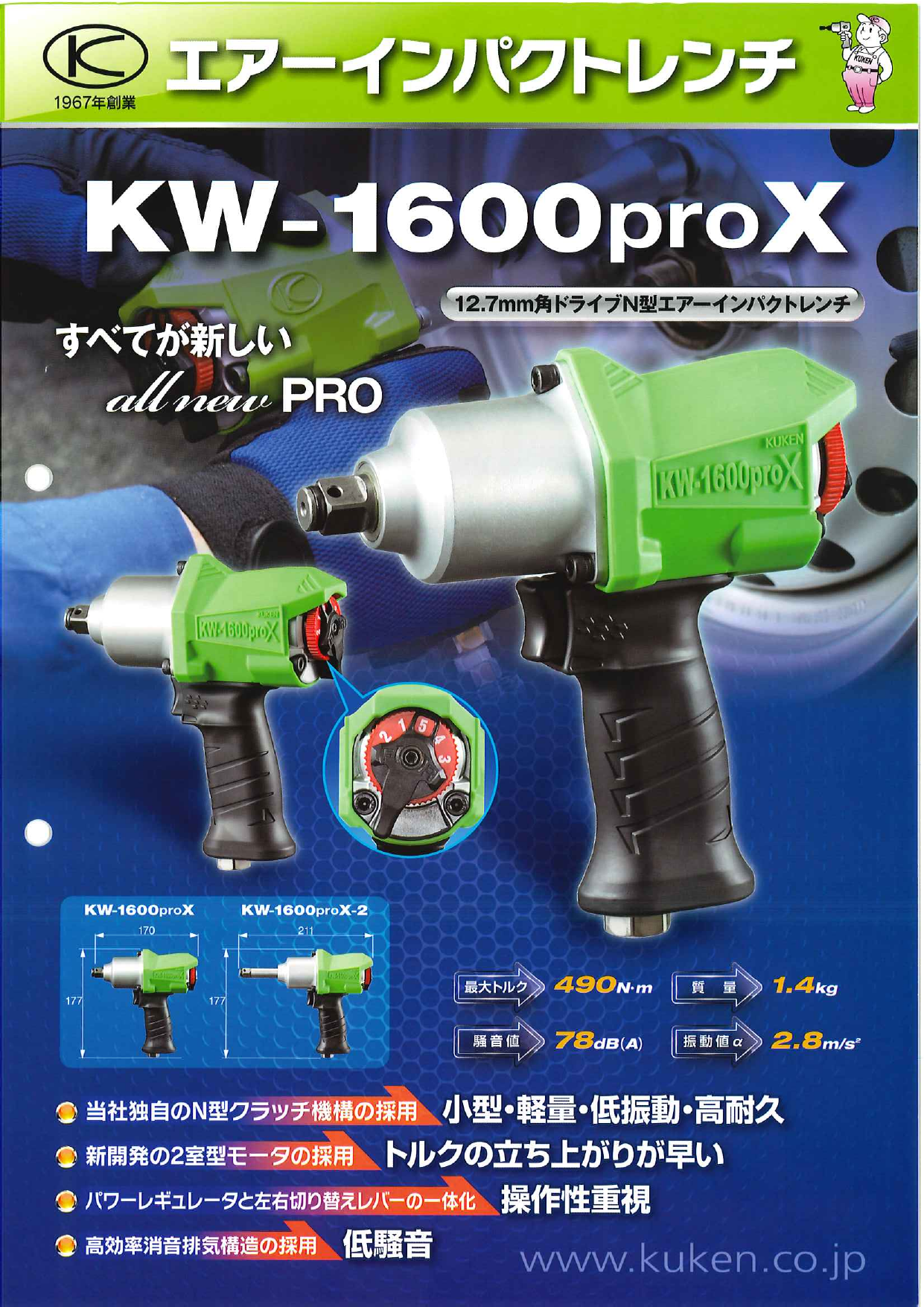

エアーインパクトレンチ KW-1600proX
