バイトとは、旋盤や平削盤などでの切削加工に用いられる工具（切削工具）。バイトという呼び方は和製語で、オランダ語やドイツ語で鑿（のみ）を意味するbeitelに由来するという説や、英語のbit（刃）や bite（切り込む）に由来するという説がある。
構造による分類
バイトの最も基本的な要素は刃先とシャンクである。工作機械はシャンク部分を挟み込むように工具を保持し、刃先を素材と接触させて加工を行う。構造（刃先とシャンクの結合方法）によりバイトは以下の3種類に大別される。- スローアウェイバイト

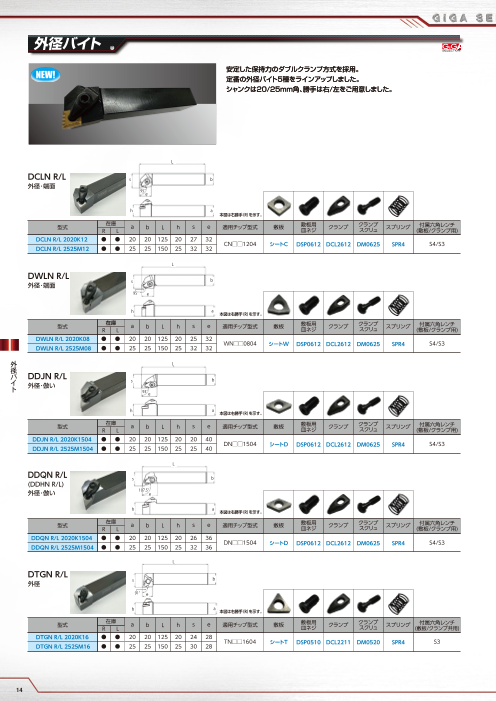

- 刃先とシャンクが別の部品になっており、それらをねじ等で機械的に結合する。交換用の刃先（インサート、スローアウェイチップなどと称される）は成形済みの製品として販売され、シャンクに取り付ければすぐに使用できる。摩耗したインサートは交換でき、利便性に優れるため、現在では最も一般的なバイトとなっている。標準的な形状のインサートはISOで規格化されている。スローアウェイとは、英語のThrow away（投げ捨てる）から、使い捨てであることを意味する。
- むくバイト（完成バイト）
- シャンクとチップが一体の同一素材からなるもの。刃先が未成形の状態で販売され、購入者がグラインダなどで刃先を成形して使用する。素材は炭素工具鋼・合金工具鋼・高速度鋼（ハイス）が用いられることが多い。別名として完成バイトとも呼ばれるが、これはメーカーによる熱処理が完了していることを意味し、購入後すぐに使用できるという意味ではない。
- ろう付けバイト（付け刃バイト）
- 鋼材製のシャンクの先端に、超硬合金などのより硬い材質からなる刃先をろう付けしたバイト。むくバイトと同様、刃先を成形した上で使用する。スローアウェイバイトに代替され使用量は減っている。
- 総形バイト
- 刃先が予め加工品の最終形状になっており、回転する素材に押し当てるだけで加工でき、バイトを長手方向へ移動する必要がないので大量生産に適する。
- ボックスツール
- ボックスツールとはバイトを回転する素材に押し当てて一定の形状のものを生産するために使用するための治工具の一種。
用途による分類
旋盤用
旋盤加工用のバイトとしては、外径切削用、端面切削用、内径切削用、溝入れ・突っ切り用、ねじ切り用など、用途に応じたものが存在する。また同じ用途でも、切れ刃の角度が異なるものなど様々な形状がある。内径加工用の棒状のバイトは別名・ボーリングバーと呼ばれる。平削盤用
材質
ろう付けバイトとスローアウェイバイトのシャンクは鋼材でできているものが多い。むくバイトではシャンクと刃先は同一材質からなる。刃先の材質としては、高速度鋼（ハイス）・超硬合金・サーメット・セラミックス・cBN焼結体・ダイヤモンド焼結体がある。それぞれの材質に長所と短所があるが、一般的には、硬く摩耗しにくい材質ほど粘りに欠け衝撃に弱い傾向がある。スローアウェイチップの素材としては、硬さと粘りのバランスに優れる超硬合金が代表的である。高速度鋼は、超硬合金より柔らかく高温下で急激に軟化する欠点があるが、粘りがあるため衝撃を受けても欠けにくい。バイトとしてはむくバイトに利用される例が多く、バイト以外の工具ではドリルやエンドミルにも多用される。サーメット・セラミックス・cBN・ダイヤモンドは、超硬合金に対して硬度や耐摩耗性に優れる反面、粘りがなく脆いという特徴がある。このうちサーメットは超硬合金に近い性質を持ち、原料としてタングステンを大量に消費する超硬合金を代替する動きもある。ダイヤモンドは非常に高い硬度を有するが、700℃以上で鉄と化学反応するため、鉄鋼の加工には向かない。このほかに、超硬合金やサーメットにコーティングを施し、硬度や耐摩耗性などを向上させたコーテッド材種も普及している。各部名称
- ノーズ（英: Nose）
- ノーズとはバイトの刃の先端部分を指す。ピンと尖っていると容易に刃こぼれしてしまうため、多かれ少なかれ意図的に丸みを付けて予防している。
- チップブレーカ（英: Chip Breaker）
- チップブレーカとは、バイトのスクイ面に取り付け、あるいは研ぎ込まれるもので、切削時に排出される切りくず（チップ、Chip）を均一に巻いたり、あるいは破断させ、切削し易くする。インサートの場合は、一般にプレス成形により製造され、プレス用金型の表面形状が転写されるため、チップブレーカとして作用する形状をこの工程で作り込んでしまうことが多い。
- シャンク（英: Shank）
- シャンクとは、バイトを刃物台に保持するための部分（刃以外の部分）を示す。またシャンクには12×12、16×16等その角のサイズがあり、その数値から12mm角バイト、16mm角バイト等と呼ばれる。
主なメーカー
タンガロイ三菱マテリアル名古屋ダイヤモンド工業サンドビック京セラ住友電工ハードメタル参考文献
外部リンク
日本大百科全書(ニッポニカ)『バイト（工作機械）』 - コトバンク大辞林 第三版『バイト』 - コトバンク

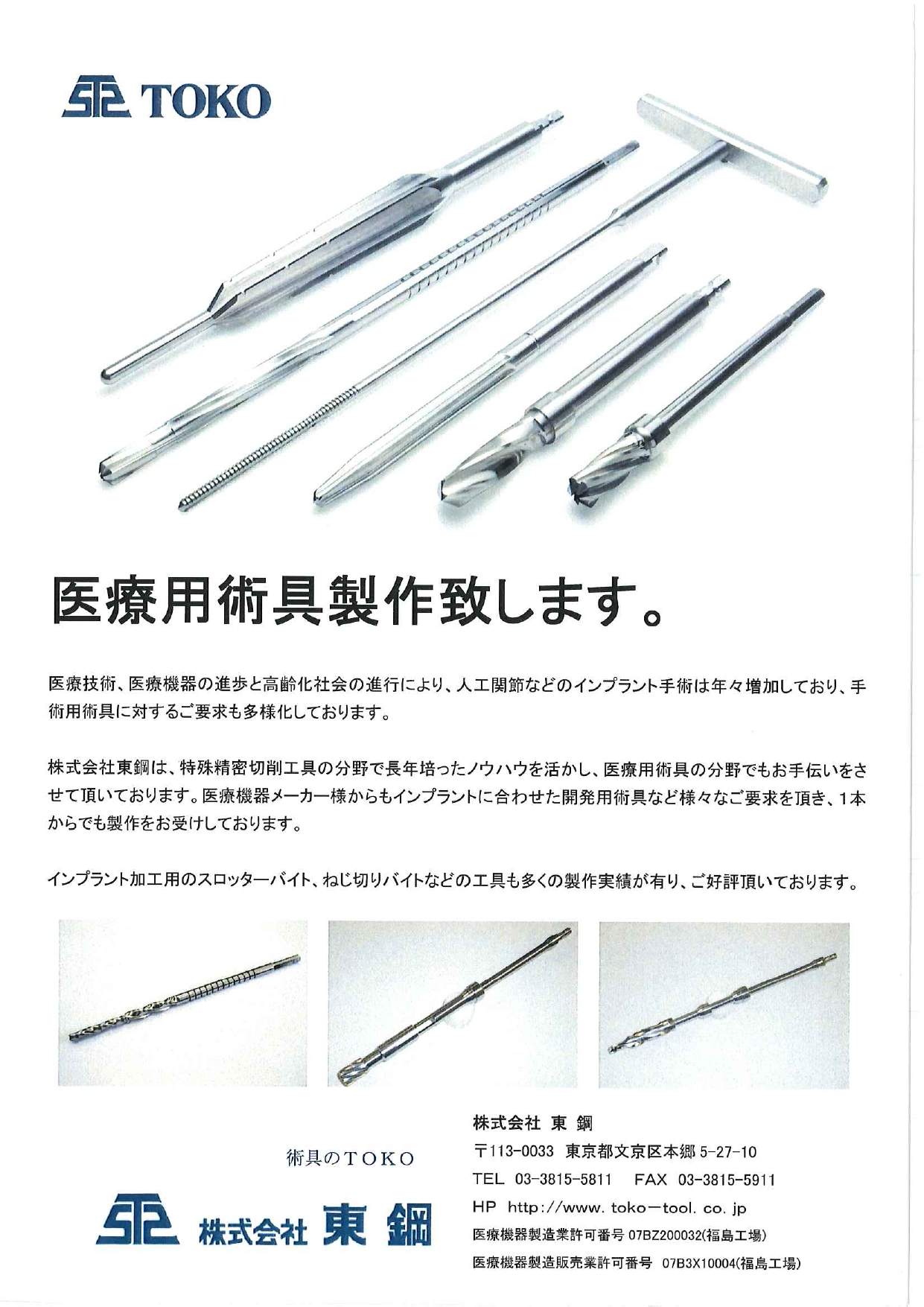

インプラント用 スロッターバイト・ねじ切りバイト 医療用...
1本からでも製作をお受けしております
医療技術、医療機器の進歩と高齢化社会の進行により、人工関節などのインプラント手術は年々増加しており、手術用術具に対するご要求も多様化しております。株式会社東鋼は...
特殊工具開発・精密切削工具 東鋼 会社案内
Who is TOKO?
・ごあいさつ・製品情報 総型系 エンドミル系 内径加工総型バイト ドリル・リーマ系 キー溝加工系 特珠工具 特殊ホルダー類 村田型キーシーター用カ...
導入成功事例 生産時間約60％短縮 複合加工機でキー溝加工...
HORNのブローチング加工で生産時間を約60％短縮 さらにコスト約41％を削減 歯車メ...
小原歯車工業株式会社様における、複合加工機を活用したブローチング加工による成功事例をご紹介します。小原歯車工業株式会社様は埼玉県に設立された歯車メーカーです。...
HORN（ホーン）ガイドブック
欲しい溝入れが見つかる！ ドイツ製超硬溝入れ工具 独自の最先端技術をわかりやすく説明
『スーパーミニ』旋盤加工、小径溝入れ加工『ミニ』旋盤加工、小径溝入れ加工『224・229』 2コーナー式旋盤加工、溝入れ/突切り加工『64T』 6コーナー式...
旋盤用ダイジェストカタログ
幅広いラインナップから特色のある製品をピックアップした旋盤用ダイジェストカタログ
ダイジェストカタログ ラインナップ・小径溝入れ加工 スーパーミニ 105、110・内径溝入れ加工 ミニ 108、111、114・突切り加工 100・外径溝入れ／旋削加...

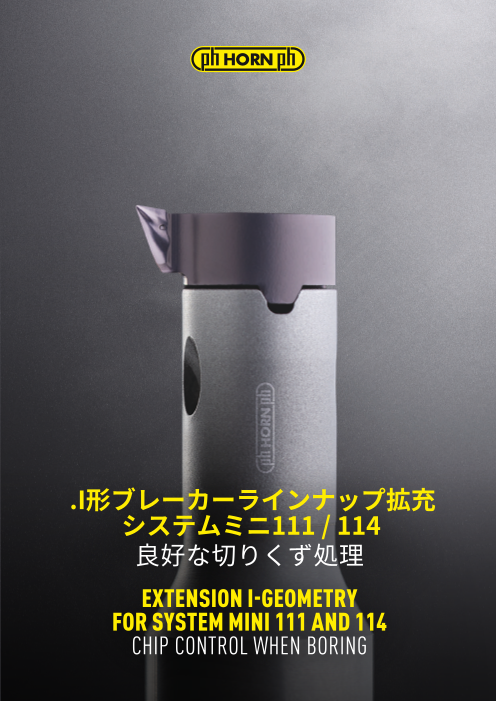

HORN（ホーン） 小径溝入れ加工用工具
極小径 スーパーミニ・ミニシリーズ のご紹介
ドイツ 南部 チュービンゲンに本社を置くHORN社は溝入れ工具のリーディングカンパニーとして、25,000種類を超える標準工具と、120,000を超える特殊品をラインナップ。お客様...
IZUSHI TOOL BOOK
工作機械メーカー・EPPINGER・HORNの特長が一冊で丸分かり！当社の110周年記念事業の一環として、主要な工作機械メーカー（複合加工機/旋盤系）･EPPINGER・HORNを一冊としたIZUSHI TOOL BOOK（機械カタログ）を発刊しました。・溝入れ工具「HORN（ホーン）」小...
トリオTHECUT通信 VOL.4 旋削加工編 『アジャスタ王』芯高調...
外径ホルダーの概念を覆したホルダー！！
汎用旋盤・NC旋盤加工ユーザー様必見！！重切削も精密加工もこれで対応出来るで～！！！
『MTUDC』自動盤用２ヘッドホルダー
制約がある自動旋盤のL型くし刃型刃物台を、有効利用する事を実現！
『MTUDC』自動盤用２ヘッドホルダーは、荒加工(MT-DE11・正転）と仕上げ加工（MT-DE07・逆転）を、1本で行える画期的な構造のバイトホルダーです。旋削加工に好適なチップ...
旋削加工の勘どころ『アジャスタ王』（芯高調整機能付きホル...
旋削加工時の芯高のズレの原因などを簡潔にご紹介！
本資料では、旋削加工時に発生する芯高のズレの原因や、その対策での一般的な課題について簡潔に紹介しています。
アジャスタ王（芯高調整機能付きバイトホルダー）
旋削加工の勘どころである芯高のズレを解消！各メーカーのインサートに対応
『アジャスタ王』は、旋削加工時の芯高のズレを簡単に調整できる機能が付いた、旋削用バイトホルダーです。端面加工で発生する“へそ残り”を解消し、加工精度を安定化。特殊...

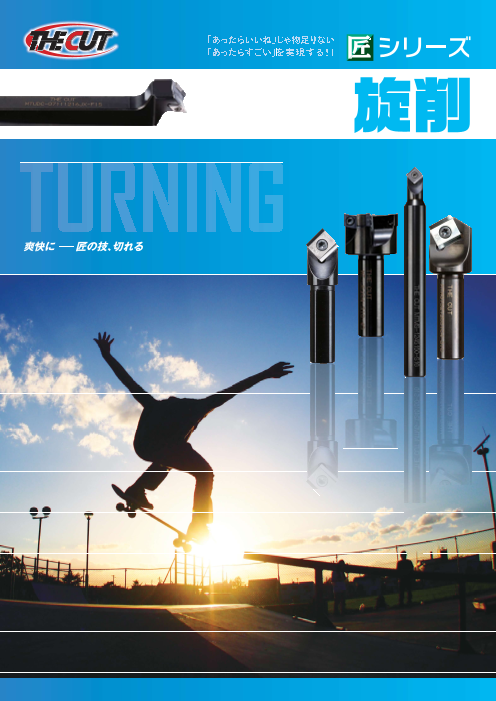

THECUT 旋削カタログ 2024版
「あったらすごい」を実現する！さまざまな旋削用切削工具をラインアップ！
THECUT『旋削カタログ』は、切削工具の専門商社である丸一切削工具株式会社の製品カタログです。モミツケ加工が可能な「スーパー面取丸 自動盤用 零～ZERO～」をはじめ、切れ...
高剛性・多機能な突切り・溝入れ工具 CoroCut® 2
突切り・溝入れ工具の主力製品である CoroCut® 1-2が新しく生まれ変わりました！
・高剛性・高生産性を実現する、独自のレールロックシステム（チップ幅2mm以上）で安定性抜群の加工信頼性・高生産性を実現--従来品はチップ幅4mm以上がレールロックでしたが...
全方向旋削加工 CoroTurn® Prime
劇的に生産性を向上し工具寿命を延ばす画期的な全方向旋削加工
旋削工具史上最大のイノベーション 低炭素鋼などのねばい被削材に切りくず処理性が優れたAタイプチップ新ブレーカL3を新たに追加導入◆最大送り 1.2mm/rev ...

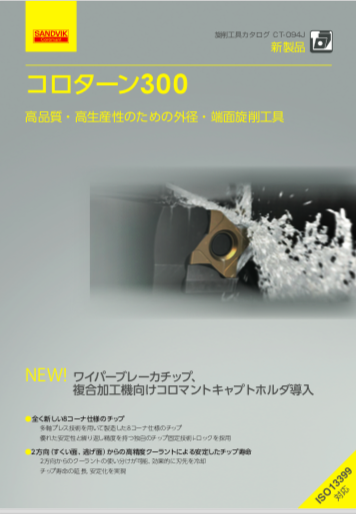

外径・端面旋削工具 CoroTurn® 300
高品質・高生産性のための外径・端面旋削工具
ワイパーブレーカチップ、複合加工機向けコロマントキャプトホルダ導入◆全く新しい8コーナ仕様のチップ 多軸プレス技術を用いて製造した8コーナ仕様のチップ 優れた安...

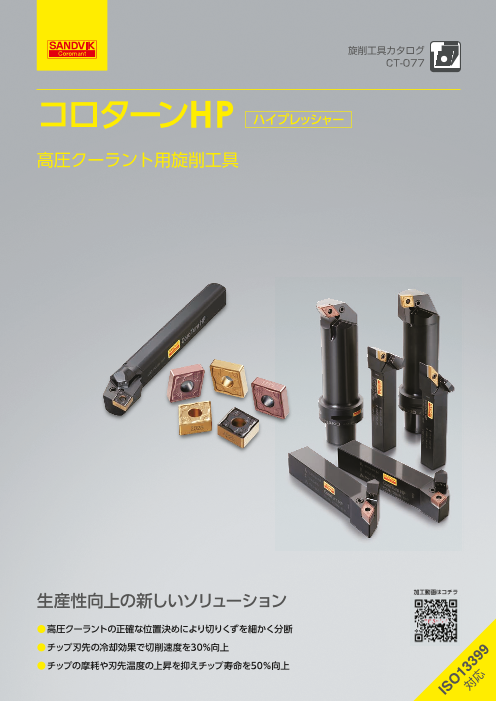

高圧クーラント用旋削工具 CoroTurn®HP（ハイプレッシャー）
生産性向上の新しいソリューション
◆高圧クーラントの正確な位置決めにより切りくずを細かく分断◆チップ刃先の冷却効果で切削速度を30%向上◆チップの摩耗や刃先温度の上昇を抑えチップ寿命を50%向上...

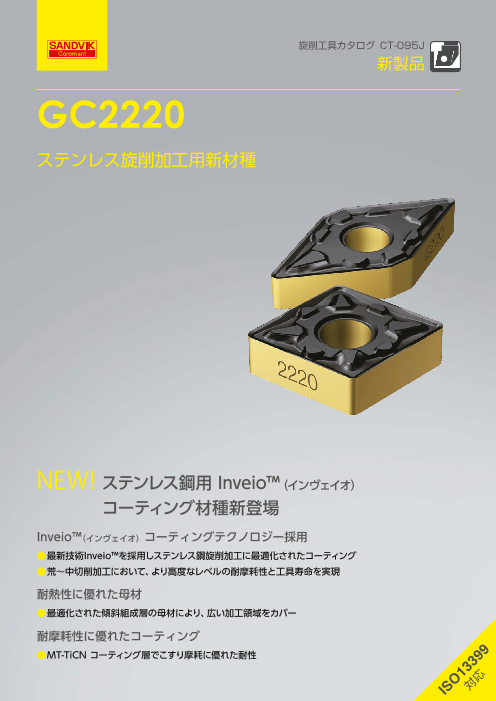

ステンレス旋削加工用新材種 GC2220
