ドリル(drill)とは、回転する切削チップ（ビット）や往復運動するハンマーやチゼル（タガネ）によって、穴をあけるための道具あるいは機械のこと。

概説

ドリルとは、なんらかのビット類（螺旋状のドリルビットや、チゼル等々）を回転させたり往復運動させて、穴をあける道具や機械のことである。いわゆる電気ドリル（電動ドリル）やボール盤を含む。（この意味での通称の）「ドリル」は、ドリルビットに回転する力を与えるための機械であり工具である。この「ドリル」のうち、ドリルビットを固定する部分は「チャック」と呼ばれる。ドリルビット (drill bit) は、回転させられることによって、物に穴を開け、切削を行う。切削工具の一種であり、また、錐の一種でもある。ビットは、日本語では「ドリル刃」とも呼ばれる。一般に回転軸を持ち、細長い形状をしている。一方の先端は加工対象物を削る部分であり、もう一方はチャックによって固定されて動力を伝える部分で「シャンク」と呼ばれる。切削側には金属製の刃があり、回転により加工を行う。シャンクの形状は以前はもっぱら円柱形であったが、近年ではスリップが起きにくい六角柱形が増えている。ボール盤を含む電気/電動ドリル、または、ハンドドリル（手動）のチャックに取り付けて使われる。対象物の材質（用途）や穴の直径によって、様々な分類がされている。穴の仕上がり直径の表記は、ミリメートル単位か、またはインチ単位である。二つ以上のドリルビットを同時に一つのチャックに取り付けることはできない。寸法違いのビットを交換して使うことや折れることもあるため、たいてい一つのドリルに対し複数のドリルビットを備えることになる。

材質

切削性能だけではなく、耐熱性、耐摩耗性、靭性を考慮した材料が使用されている。工具鋼や超硬合金を用いるほか、焼き入れや窒化処理、チタンコーティング処理によって切れ刃の特性を改善し、総合的な性能向上を図っている。掘削工具用になると、機械構造用鋼なども使われる。

法律による制限

日本では、ドリルビットは特殊開錠用具の所持の禁止等に関する法律（ピッキング防止法）の「指定侵入工具」に該当する場合がある。業務その他正当な理由による場合を除いて、隠して携帯すると処罰の対象となる。

ツイストドリルビット

丸棒に切りくず排出用の螺旋（らせん）状の溝が2本切られ、円錐型に尖らせた先端に一対の切れ刃が設けられる。この切れ刃は中心で交わらず、それぞれの逃げ面が先端で峰を形成する。これを「チゼルエッジ」と呼び、この部分には切れ刃が無い。正確に穴の位置を定めるためには、ポンチ/センターポンチなどで被削材にチゼルエッジの幅よりも大きな径の円錐状の窪みを予め加工しておく必要がある。この作業は通常、「センタ打ち」などと呼ばれる。チゼルエッジの幅はウェブの厚みに比例し、大きな径のドリルビットほど大きくなるため、これを小さくする（あるいは無くす）ためにシンニング (thinning) 加工を施す。金属などの深穴加工用ドリルビットでは、ビット先端の切削点へ切削油が確実に届くようにするため、内部に先端まで貫通したオイルホールを持つものがある。

柄の形状

ツイストドリルビットのシャンクには、主に以下の様な形状がある。

ストレートシャンク

円筒状の柄は、ストレートシャンクと呼ばれ、この径は一般にはドリルビットの呼び径と同一寸法である。この柄を持ったビットは、ストレートドリル（ビット）と呼ばれる。

エンドミルシャンク: エンドミルシャンクはストレートシャンクの一種であるが、呼び径より太い径の柄を持つ。エンドミルにおいて一般的に用いられる6 mm、8 mm、12 mmといった径が使われ、コレットチャックによる強力で精密な把握が可能である。
ノス型: ノス型はストレートシャンクの一種であるが、呼び径より細い径の柄を持つ。一般的なハンドボーラ（ハンドドリル）のチャック有効把握径は10 mmあるいは13 mmであるため、これより大きな穴をあける際に用いる。

テーパシャンク

円錐状の柄をテーパ（テーパー）シャンクと呼ぶ。この形状の柄を持つドリルビットは一般にテーパドリル（ビット）と呼ばれるが、「テーパの付いた穴をあけるドリルビット」（リーマー）を意味するものではない。

SDSプラス、SDS-max

ボッシュの開発した特殊な形状のシャンクで、ハンマドリル（英語版）など強力な穴あけに用いられる。SDSとはドイツ語の Steck, Dreh, Sitzt （差し込み、回すと、固定される）の略であり、簡単に強力な把握が可能で、振動・衝撃にも強い。

溝の長さ

スタブ (stub): 穴の径に対して3倍以下の深さの、浅い穴に用いられる。
レギュラー (regular): 穴の径に対して5倍以下の深さの穴に用いられ、これが標準的な溝長である。
ロング (long) 、エキストラロング (extra-long): これらは、穴の径に対して5倍より深い穴に用いられる。こうした非常に長いドリルを使用するには、「ガイド穴」と呼ばれるドリルを被削材に導き入れるための加工を予め施す必要がある。

超硬ドリルビット

ツイストドリルビットの先端に超硬合金のチップを取り付けたもの。コンクリートなど脆性の低い被削材の穴あけに適する。先端にツイストドリルビットのような切れ刃はなくタガネのような形状となっている。これに振動ドリルやハンマドリルで軸方向に衝撃を与えることにより被削材を砕き、穴を空ける。超硬合金製のツイストドリルビットのことを指す場合もある。

コアドリルビット

ツイストドリルビットは穴容積分の被削材をすべて切り粉として排出するが、コアドリルは穴の外周部のみを削り取り、中心部（コア）を円柱形に切り抜くものである。このためツイストドリルビットに比べて大きな穴を短時間で空ける事ができる。建物の壁に配管用の穴を空ける場合に用いられることが多い。被削材とビットの組み合わせによっては水をかけながら切削する必要がある。大きな穴の中心を決める下穴をあらかじめ開けておく必要がある。

半月ドリルビット

切れ刃を付けた丸棒の片側半分を削り落としただけのものである。一般的にツイストドリルビットと比べると強度が劣るといわれる。しかし、この形状から、ドリル溝を切りくず排出に利用できる特性を持つため、一部の被削材に対しては、効果が認められる。半月ドリルビットはすくい角を持たず、0°であるため、切削の際に通常のドリルより切削抵抗が高くなる傾向がある。

ガンドリルビット

半月ドリルビットの一種で直線状の溝を持ったものである。

ホールソー
コアドリルビット同様に穴の外周部のみを削り取るものであるがこちらは薄板用である。中心にはガイドを兼ねた下穴用のドリルビットが設けられている。
ステップドリルビット
ステップドリルビットは多数の円筒切れ刃を段階的に設けることにより円錐形の外形としたものである。主に薄板の穴あけに用いられ、任意の段で送りを止めることにより広い範囲の大きさの穴あけが可能である。その形状から、「筍ドリルビット」とも俗称される。
木工用スペード・ビット
板錐（いたぎり）とも呼ばれる。木材に貫通する穴を作るために用いられる。回転軸の中心の先端は突き出して尖っており、先端に近い部分は平らな金属板になっている。その中央付近には小さな穴が開けられていることが多く、壁の裏側のような手が届かない部分へ貫通させて回転を止め、この穴にワイヤーやケーブルを通して引き抜くことで、裏にある細長い物の先端を自分側に引き寄せることができる。
脚注
関連項目
電気ドリル（電動ドリル）エンドミルリーマポンチ切削工具材質弓錐(Bow drill)アースオーガーコアドリル

もっと見る閉じる

ドリル_(工具) （http://ja.wikipedia.org/）より引用

エポックSUSシリーズ　EPSF-PN/EPSM-PN/EPSW-PN

豊富なラインナップ！荒加工から仕上げ加工まで様々な加工に対応します。

EPSF-PN（エポックSUSフィニッシュ Epoch SUS Finish）EPSM-PN（エポックSUSマルチ Epoch SUS Multi）EPSW-PN（エポックSUSウェーブ Epoch SUS Wave）エポックSUSシリー...

株式会社MOLDINO

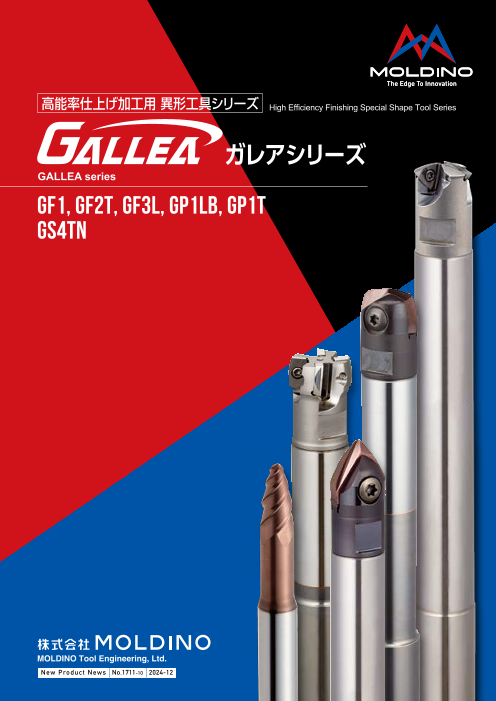

高能率仕上げ加工用異形工具シリーズガレアシリーズ

GF1, GF2T, GF3L, GP1LB, GP1T GS4TN

シームレス5軸加工への懸け橋加工面粗さが向上。磨き工数を削減します。◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

株式会社MOLDINO

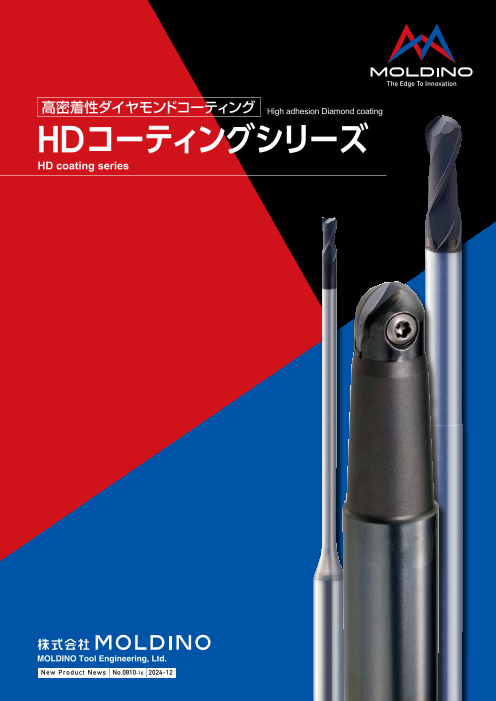

高密着性ダイヤモンドコーティング HDコーティングシリーズ

驚異の耐摩耗性と耐剥離性の新コーティング

◆高純度なダイヤモンドからなる皮膜です。◆純度の高いダイヤモンドであることから、硬度は80GPa以上と高硬度を達成しております。◆ダイヤモンドコーティング専用母材、独自...

株式会社MOLDINO

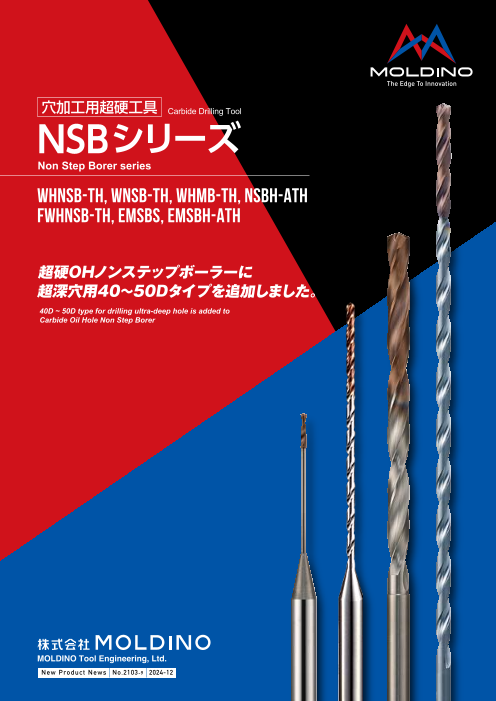

穴加工用超硬工具 NSBシリーズ

超硬OHノンステップボーラーに超深穴用40～50Dタイプを追加しました。

◆耐酸化性、耐摩耗性にすぐれたTHコーティングを採用！◆NSB溝形状にてノンステップでスイスイ加工！◆高精度シャンク、焼バメにも対応！◆環境に優しいMQL（ミスト）加工も...

株式会社MOLDINO

エポックパナシアシリーズ HGOS-PN / HGOB(LS)-PN

驚異の高密着性と耐摩耗性のPNコーティング

◆Al含有量の調整により、特に工具母材との密着性に優れた耐熱コーティング材料です。◆AlCr系コーティング皮膜へのSi添加により、良好な耐摩耗性を示します。◆プラスチック金...

株式会社MOLDINO

SD(S-DLC)コーティングシリーズ

非鉄金属加工用コーティングシリーズ

◆硬度70GPaを超える驚異の新コーティング◆高硬度◆高耐熱温度◆高能率切削加工◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

株式会社MOLDINO

切削工具商品カタログ穴あけ・ねじ切り工具編【2023～2024】

掲載製品◆穴あけ工具　超硬ノンステップボーラー　その他ドリル◆ねじ切り・面取り工具　超硬タップ　超硬ねじ切りカッタ　面取り工具◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

株式会社MOLDINO

超硬段付きドリル段付きボーラー STB-ATH / STBH-ATH

穴あけと面取り加工が一度にできる超硬段付きドリル!!

◆穴あけと面取りを一度に加工できる超硬段付きドリル◆超硬ノンステップボーラー（NSB）の溝形状を採用◆進化した耐熱コーティング ATHコーティング◆詳細はカタログをダウ...

株式会社MOLDINO

SD（S-DLC）　アルミ用超硬OHノンステップボーラー WHNSB-SD

硬度70GPaを超える驚異の新コーティング

◆特殊刃型にて高能率加工◆耐溶着性に優れたSD（S-DLC）コーティング採用◆高能率加工はノンステップで！！◆高送り加工が可能！！◆詳細はカタログをダウンロードしご覧...

株式会社MOLDINO

SR 加工用超硬ドリル WHSR-ATH

金型の冷却穴における応力腐食割れを抑制!

◆高剛性溝形状＋ダブルマージンを採用　加工中のびびりを抑制します。◆オイルホール＋専用シンニングを採用切りくずの排出を向上させ、穴壁の面粗さを向上します。 ◆切...

株式会社MOLDINO

座ぐり加工用工具ザグリボーラー　ZPB-TH / ZPBLS-TH

ロングシャンクシリーズを追加!!トータル218アイテム

◆先端角が180°（フラット）により、平面だけでなく傾斜面に座ぐり穴加工できます。◆特殊刃形により、切れ刃の欠けやチッピングを軽減し安定した加工ができます。◆特殊溝形状...

株式会社MOLDINO

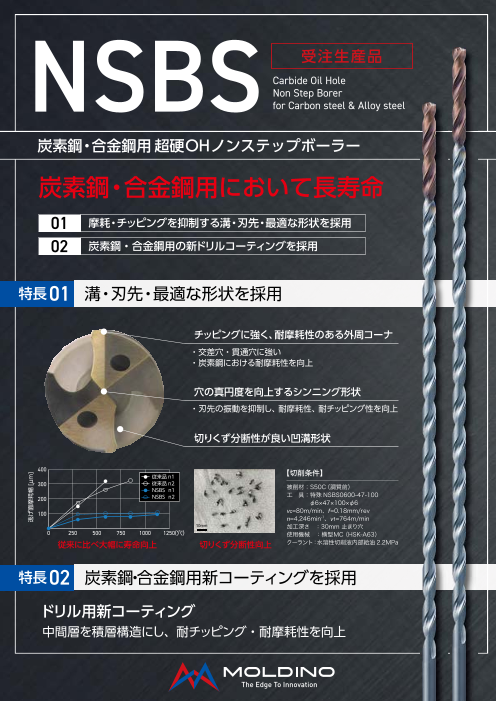

炭素鋼・合金鋼用超硬OHノンステップボーラー　受注生産品　...

炭素鋼・合金鋼用において長寿命

◆摩耗・チッピングを抑制する溝・刃先・最適な形状を採用溝・刃先・最適な形状を採用・チッピングに強く、耐摩耗性のある外周コーナ・穴の真円度を向上するシンニング形状...

株式会社MOLDINO

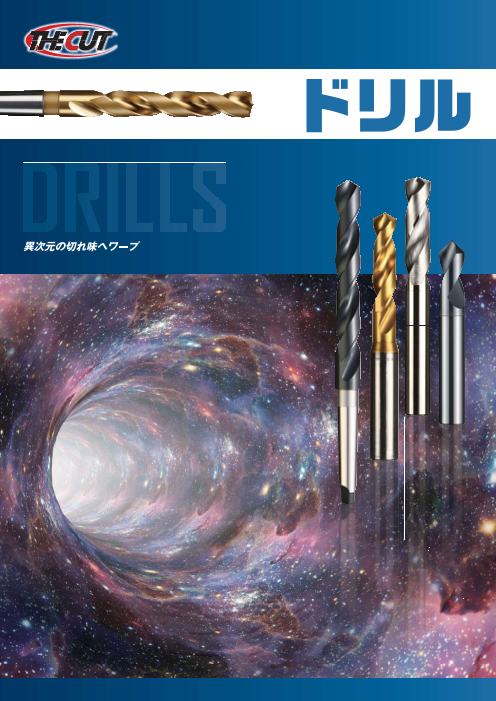

THECUT ドリルカタログ 2024版

「強力錐丸（キリマル）」や「ポイントセットドリル」等、多数掲載！

THECUT『ドリルカタログ』は、切削工具の専門商社である丸一切削工具株式会社の製品カタログです。XRシンニングと先端角130°の採用により高剛性で食い付き性抜群な「強力錐丸...

丸一切削工具株式会社

座ぐり加工用ドリル　タイラードリル　TLD形

180°フラット

◆多機能用途により工程集約を実現◆炭素鋼からプリハードン鋼、ステンレス鋼、鋳鉄、アルミニウム合金など幅広い被削材に対応◆入口バリ・抜けバリを抑制　交差穴加工などバ...

ダイジェット工業株式会社

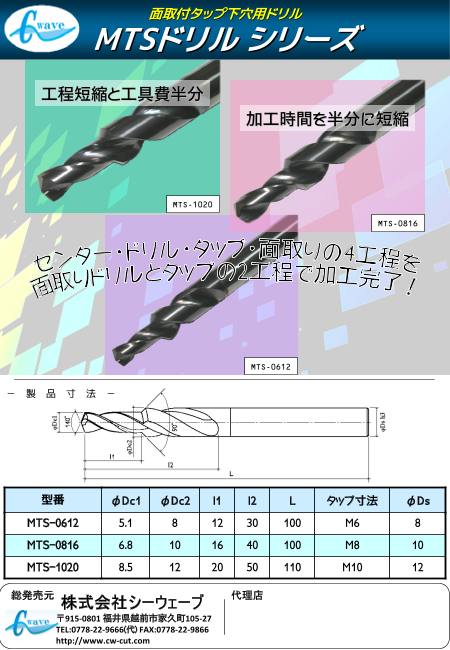

MTSドリル

面取り付タップ下穴用ドリル

面取り付・タップ・下穴用ドリル略してMTSドリルです！！センター→ドリル→面取りの3工程を1工程に短縮！！

株式会社ウノコーポレーション

刃先交換式ドリル　CoroDrill ® DS20 / CoroDrill ® 880 / ...

刃先交換式ドリルの３製品をご紹介

●CoroDrill DS20・4×DC～7×DCの加工が可能・従来の持つ特徴を改善し、さらに性能アップを計るよう開発した刃先交換式高性能ドリル・新しいチップ形状、中心刃と外周刃のレ...

サンドビック株式会社

超硬ソリッドドリル CoroDrill ® 860 シリーズ

あらゆる被削材に対応するハイスペック超硬ソリッドドリル

●あらゆる被削材に対応・CoroDrill 860-GM（汎用）：φ3.0～16.0、L/D=3～8・CoroDrill 860-PM（鋼用）：φ3.0～20.0、L/D=3～5 φ3.0～16.0、L...

サンドビック株式会社

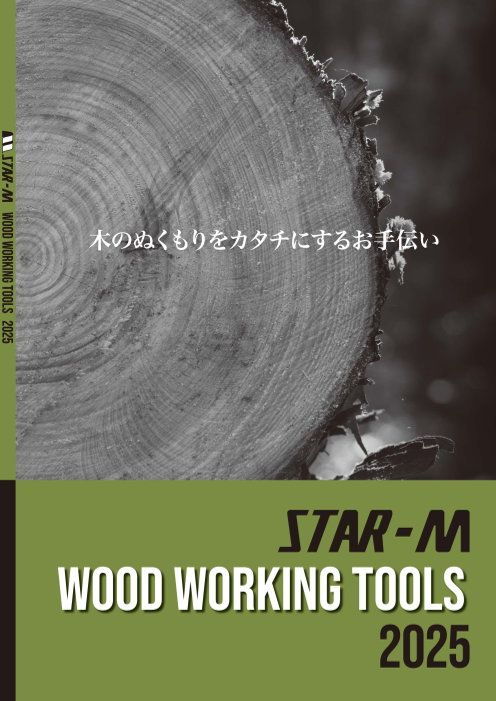

総合カタログ

穴あけ用のドリル、周辺治具等を中心とした製品を紹介しています

【掲載内容】木工錐・ショートビット・先三角ショートビット・インパクトビット下穴錐・六角軸下穴錐・ハイスチタンコーティング下穴錐座掘錐・超硬座掘錐...

株式会社スターエム

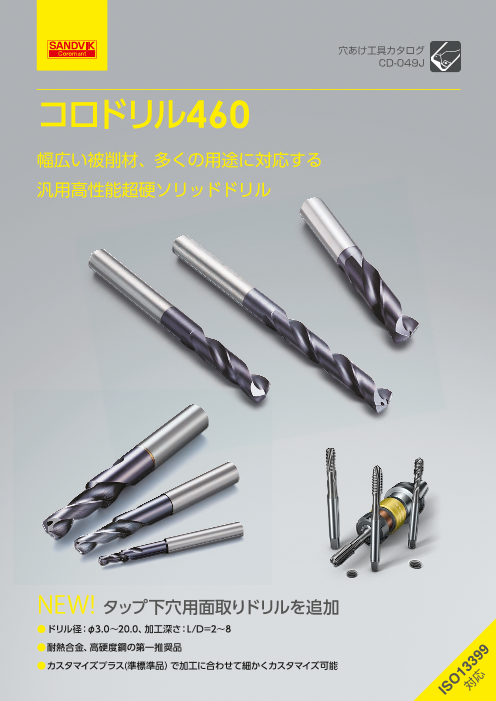

汎用高性能超硬ソリッドドリル　CoroDrill®460

幅広い被削材、多くの用途に対応する汎用高性能超硬ソリッドドリル

タップ下穴用面取りドリルを追加◆ドリル径:φ3.0~20.0、加工深さ:L/D=2~8◆耐熱合金、高硬度鋼の第一推奨品◆カスタマイズプラス(準標準品)で加工に合わせて細...

サンドビック株式会社

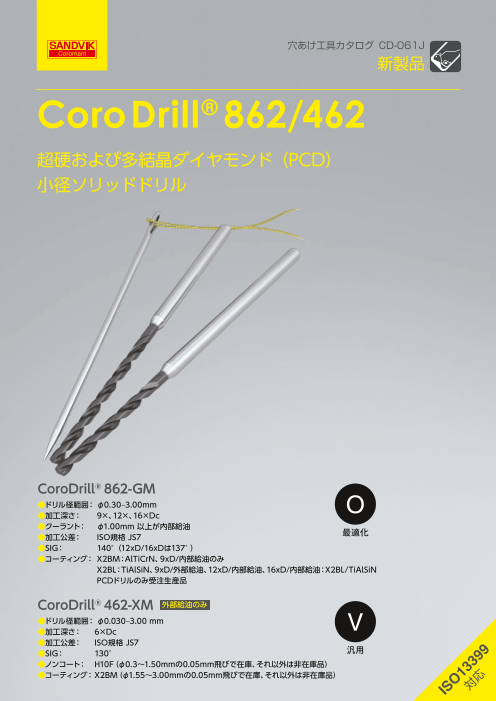

超硬および多結晶ダイヤモンド（PCD）小径ソリッドドリル　C...
