ハブ(hub)とは、スター型物理トポロジを取るネットワークにおいて中心に位置する集線装置である。ハブという名前の由来は『車輪の中心』からきている。イーサネット、トークンリング、FDDIなどさまざまなネットワーク規格に存在する機器だが、ネットワーク分野において単にハブというとイーサネット（10BASE-T、100BASE-TX など）で使われる集線装置を指す。
ハブの機能
ハブの中には多機能なものもあるが、主要な機能は以下の二つである。リタイミング機能- 電送信号は伝送中にケーブル内で減衰、波形の歪み、ジッタの増加など様々な影響を受ける。伝送過程において電気信号としての品質を保つため、受信した電気信号を復元する機能を持っており、『リタイミング機能』と呼ぶ。
- 通信中のフレームには、プリアンブルと呼ばれる7バイトの1と0の連続が先頭に付加されケーブル内を流れるが、このプリアンブルも伝送過程において、ビットロスなどの現象が発生する場合がある。このプリアンブルを元の状態に戻す機能を、『プリアンブル再生機能』と呼ぶ。
ハブの動作
ハブは前述のような機能を持っているが、通信における動作としては以下のような動作を行う。受信リタイミング/プリアンブル再生受信インターフェース以外のインターフェースに電気信号をコピー送信イーサネットにおけるハブの欠点
スイッチング機能を持たないハブは、一方から入力されたデータ自体には一切関知せず、信号を電気的に増幅し全Portに流すものである。これは、ツイストペアケーブルではなく同軸ケーブルを利用する古いイーサネット規格、10BASE5、10BASE2の基線にあたるケーブル、バスを単に機器に置き換え集線するようにしたものである。（そのため、多くのイーサネット規格は現在でもバス型論理トポロジを持つ）しかし、それでは電気信号の衝突（コリジョン）が発生し、電気信号の波形が崩れ通信フレームが破壊される現象が多発する。このような衝突が起こる範囲を「コリジョンドメイン（衝突ドメイン）」というが、ハブでは全Portがこの範囲となる。ハブ配下の通信ノードが増えると、それだけコリジョンの発生確率も増えるため、ネットワークの利用効率が低下する。また、ハブ同士を接続するカスケード接続では、カスケードの段数が増えると通信の遅延が増加し衝突（コリジョン）を認識できなくなるため、10BASE-Tで4段、100BASE-TXで2段という制限がある。スイッチング・ハブ
ハブの短所を補うために、MACアドレスを解釈し、適切なあて先のみにデータを送信する機能をもつブリッジ、通常はその機能を持つハブ、スイッチング・ハブを利用する。スイッチング・ハブ同士のカスケード接続は理論上無制限となるが、最大でも7段程度が理想的とされている。スイッチング・ハブは「L2スイッチ」や「レイヤー2スイッチング・ハブ」、「LANスイッチ」とも呼ばれる場合が多く、従来の名称である「スイッチング・ハブ」とだけ呼ばれる場合は少なくなってきている。また、SNMPに対応していないスイッチング・ハブは「ノンインテリジェント・L2スイッチ」、SNMPに対応しているスイッチング・ハブは「インテリジェント・スイッチ」や「インテリジェントL2スイッチング・ハブ」と呼ばれることが多い。スイッチング・ハブの発売当初は非常に高価であったが、現在ではリピータ・ハブよりも有用で安価に手に入ることからリピータ・ハブからの乗り換えが進み、リピータ・ハブが利用される場面が少なくなっている。現在でも、リピータ・ハブをパケットキャプチャ等を目的としてネットワークの状態管理に使用することがある。「ポートミラーリング機能つきのスイッチング・ハブ」も同様の用途に使用できるが、パケットの内容にエラーがあればキャプチャできないので、単純に分配するだけの「リピータ・ハブ」の方が確実である。L2スイッチング・ハブの種別
L2スイッチは大きく3つのタイプに分けられるシャーシ型BOX型インテリジェント・タイプBOX型ノン・インテリジェント・タイプ- シャーシ型
- シャーシ型はデータセンターなどで使われ、L2スイッチの薄い本体が何枚もラック（シャーシ）に収納されて、多数のサーバーを束ねる。SNMP、高速経路切替、電源冗長、他多数をサポートする。価格：数十万円〜
- BOX型インテリジェント・タイプ
- BOX型インテリジェント・タイプの「インテリジェント」とは主にSNMPの管理機能が備わっていることを指す。筐体が丈夫に出来ており放熱も考慮されている。管理者がLANを効率的で安定的に運用出来るようにSNMP、ユーザー認証、各種VLAN、フィルタリング、PoE、スパニング・ツリー 等をサポートする。19インチラックに収まるものもあり、このグループの上位ではシャーシ型との明確な差が付けられない。価格：数万円〜
- BOX型ノン・インテリジェント・タイプ
- BOX型ノン・インテリジェント・タイプは一番廉価でスイッチング機能提供する。SNMPの管理機能が備わっていない。オートネゴシエーション、AutoMDI/MDI-X機能、一部の機種ではポートVLANやリンク・アグリゲーションもサポートするものがある。上位機に比べてポート数が比較的少ない。電源アダプタが外付けのものがある。価格：数千円〜
L2スイッチの3つの機能
L2スイッチは3つの機能を持つ。端末をLANに収容MACアドレス・テーブルを作成MACフレームを転送- 端末をLANに収容
- コンピュータなどの端末がL2スイッチに接続された時にオート・ネゴシエーションによってお互いの接続条件を確認して最適の接続条件を設定する。これによってこの端末がLANネットワークに接続される。
- MACアドレス・テーブルを作成
- 1）ラーニング：L2スイッチはMACフレームを受け取るとその送信元MACアドレスから、そのポートのMACアドレスをMACアドレス・テーブルに記憶する。
- MACフレームを転送
- 2）フォーワーディング：受け取ったMACフレームの送り先MACアドレスがMACアドレス・テーブルにあれば、該当するポートへMACフレームを転送する
- 3）フラッディング：受け取ったMACフレームの送り先MACアドレスがMACアドレス・テーブルに無い場合やブロードキャスト・アドレスの場合はMACフレームを全てのポートに転送する。
ストアー＆フォワード方式とカットスルー方式
2007年現在のL2スイッチは、受信フレームからMACアドレスを読み込む内部処理タイミングの違いによって、ストアー＆フォワード方式とカットスルー方式に分けられる。- ストアー＆フォワード方式
- 一般的な方式。受信フレームをすべて内部メモリー内の受信フレーム・バッファに蓄えてからイーサネット・ヘッダーを読み込む方式。内部処理のタイミングが受信状態に縛られないため設計が楽になる。5μSec程度の内部遅延がかかる。
- カットスルー方式
- 受信フレームは内部メモリー内の受信フレーム・バッファに蓄えながらから、同時にイーサネット・ヘッダーの読み込みを平行して行い、送り先が決定できれば、フレームの受信途中でも直ちに受信フレーム・バッファにあるフレームの頭から転送を開始する方式。L2スイッチの内部処理にかかる遅延を最小限に出来るため、例えば300nSec程度の内部遅延におさえられる。
ソフトウェアによって実現する仮想スイッチングハブ
VPNやVMのために、スイッチングハブの機能をソフトウェアによって仮想化し、仮想ハブを実現する手法がある。関連項目
スイッチングハブUSBハブ

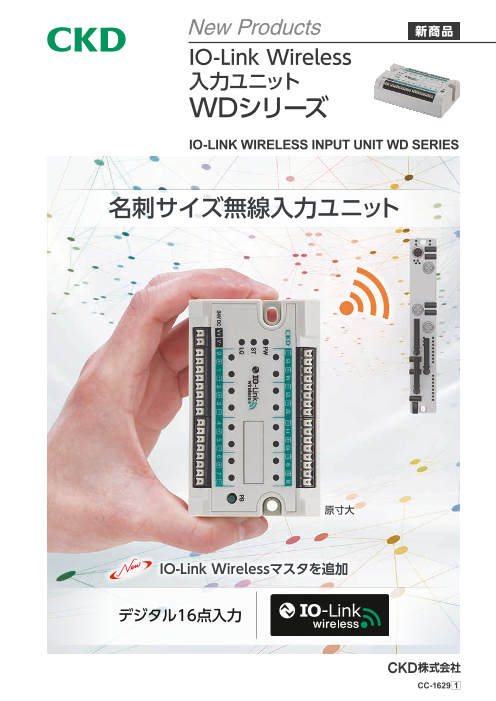

IO-Link Wireless 入力ユニット WDシリーズ【日本・EU・アメ...
制御で使える途切れない無線、IO-Link Wireless対応入力ユニットです。ロボット先端...
【ロボット先端スイッチを無線化】多数個取りするロボット先端ハンドのシリンダスイッチの無線化を実現。ロボット機内配線から電源配線するため、スイッチ配線の断線リスク...

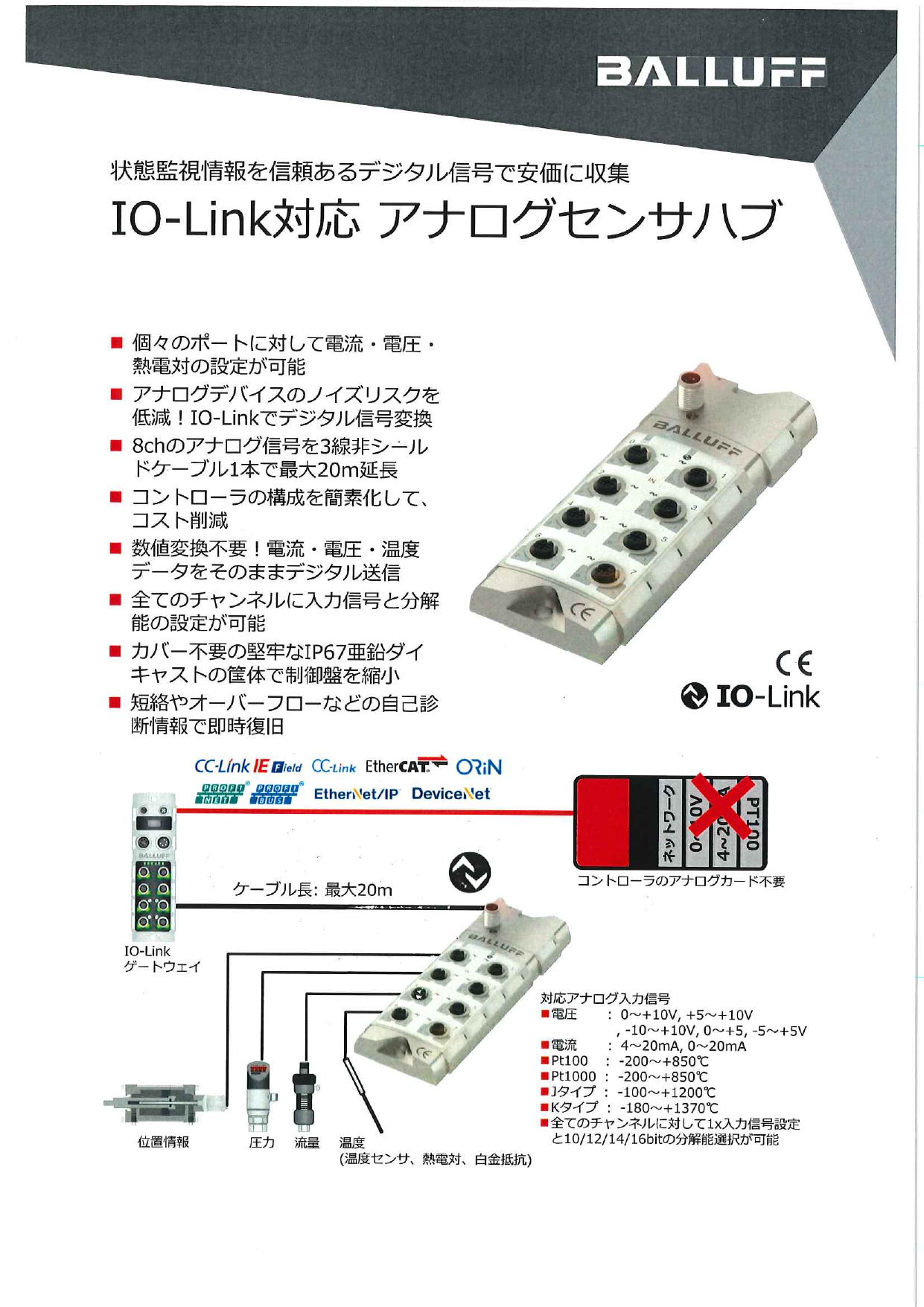

IO-Link対応 アナログセンサハブ
状態監視情報を信頼あるデジタル信号で安価に収集
【特徴】○個々のポートに対して電流・電圧・熱電対の設定が可能○アナログデバイスのノイズリスクを低減 IO-Linkでデジタル信号変換○8chのアナログ信号を3線非シールド...

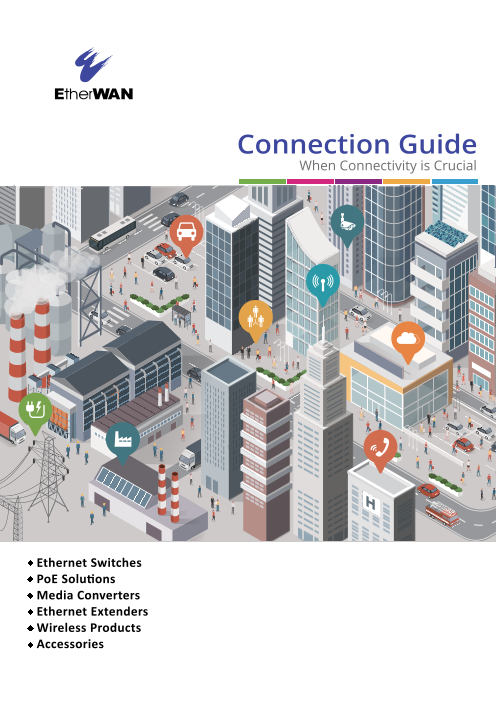

EtherWAN セレクションガイド
レイヤー2,レイヤー3 イーサネットスイッチ，メディアコンバータ，イーサネット・エ...
EtherWAN Systems, Inc.は、1996年に設立された企業で、産業用イーサネットスイッチ，メディアコンバータ，イーサネット・エクステンダー，PoE，PoE 延長装置，光ファイバー接...

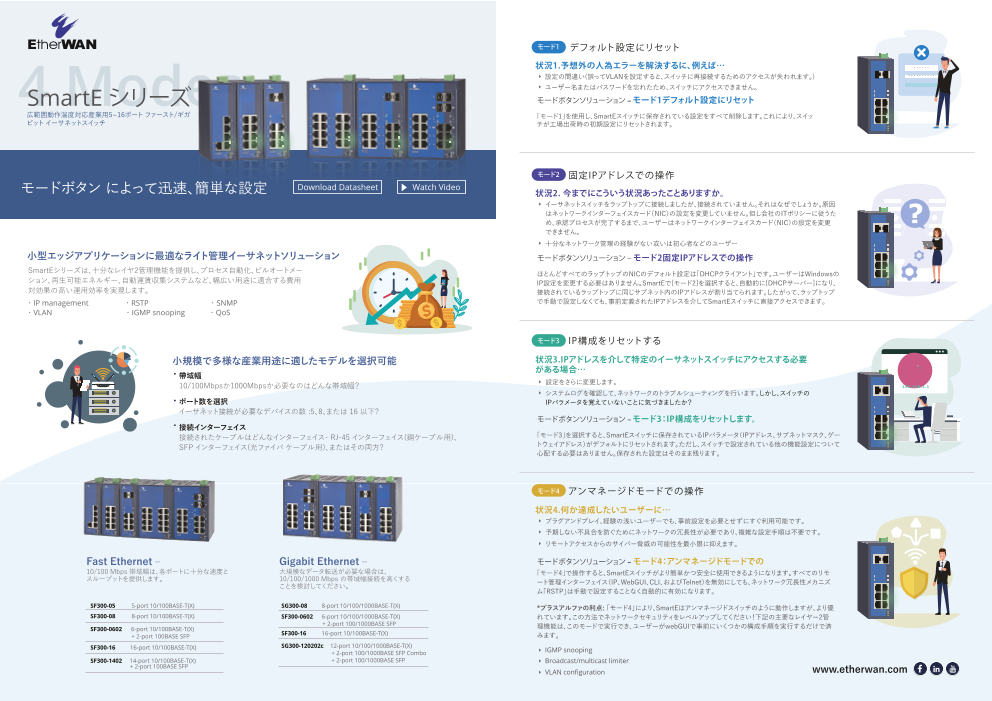

EtherWAN SmartE シリーズ 産業用 ファースト / ギガビット ...
広範囲動作温度対応 産業用 5~16ポート ファースト / ギガビット レイヤー2 イーサネ...
EtherWAN Systems, Inc.は、1996年に設立された企業で、産業用イーサネットスイッチ，メディアコンバータ，イーサネット・エクステンダー，PoE，PoE 延長装置，光ファイバー接...

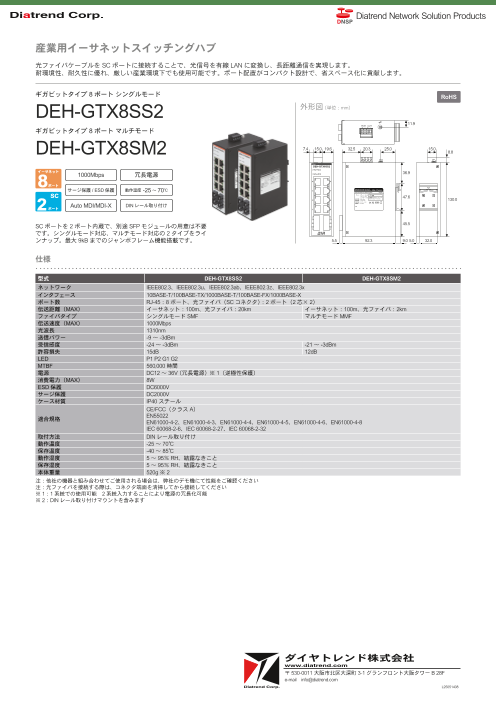

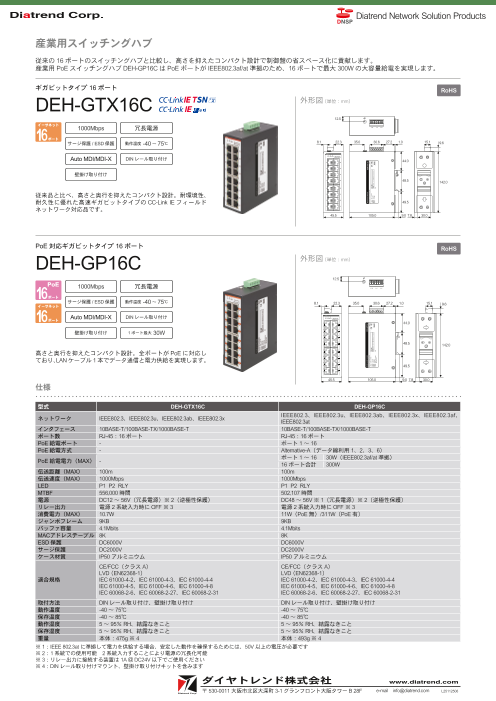

産業用イーサネットスイッチングハブ ギガビットタイプ DEH-G...
SCポート搭載、光ファイバによる長距離通信可能
耐環境性、耐久性に優れたギガビットタイプのスイッチングハブ。イーサネットを8ポート、SCポートを2ポート搭載。

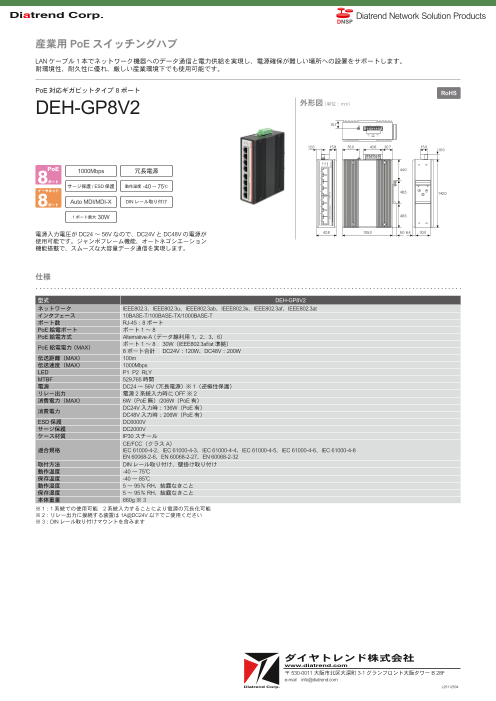

産業用PoEスイッチングハブ ギガビットタイプ DEH-GP10C
PoE8ポート＋アップリンク・2ポート搭載 大容量給電と省スペース化を実現
DEH-GP10Cは、PoE8ポート＋アップリンク・2ポート搭載のギガビットタイプの産業用PoEスイッチングハブです。PoEポートが8ポート搭載されており、同時に多数のPoE対応機器に給...

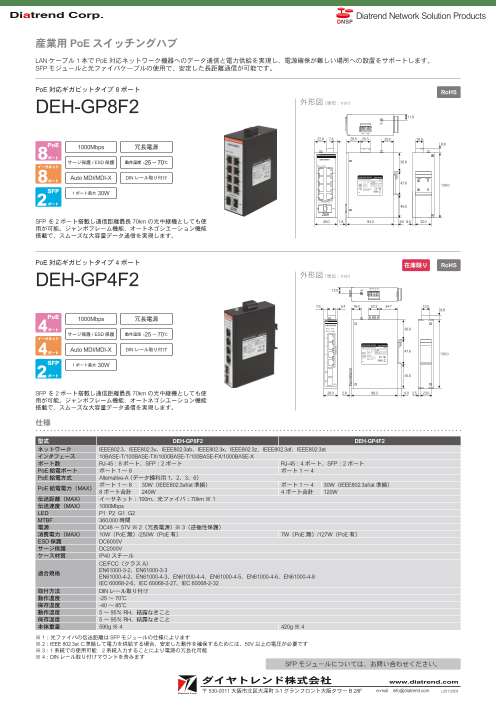

産業用PoEスイッチングハブ DEH-GP8F2/DEH-GP4F2
SFPポート搭載！1ポートあたり最大30W給電！
PoEを8または4ポート、SFPを2ポート搭載のギガビットタイプ 産業用PoEスイッチングハブです。LANケーブル1本で、データ通信と電力供給を実現。コンパクト設計で、制御盤内の...

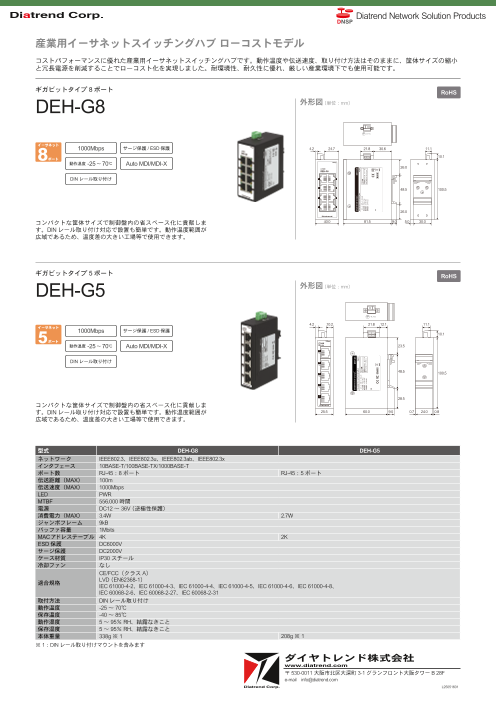

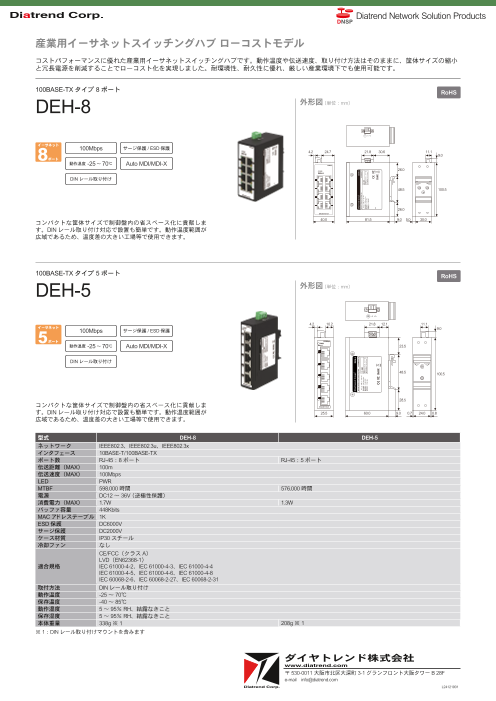

産業用イーサネットスイッチングハブ DEH-G8/DEH-G5
ローコストタイプの産業用イーサネット スイッチングハブ
コストパフォーマンスに優れた産業用イーサネットスイッチングハブです。動作温度範囲は-25～70℃と広域であるため、過酷な産業環境でも使用できます。EN62368-1等の安全規格...

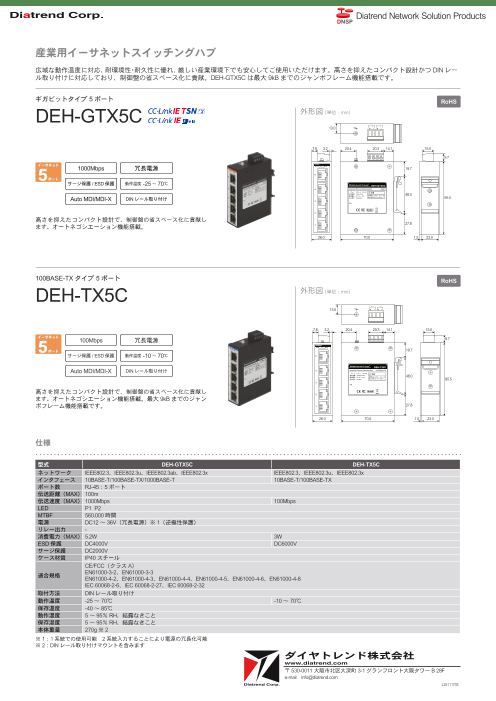

産業用イーサネットスイッチングハブ DEH-GTX5C/DEH-TX5C
ローコスト！省スペース！
5ポート搭載のギガビットタイプ、100BASE-TXタイプ産業用イーサネットスイッチングハブです。広域な動作温度に対応、耐環境性・耐久性に優れ、厳しい産業環境下でも安心し...

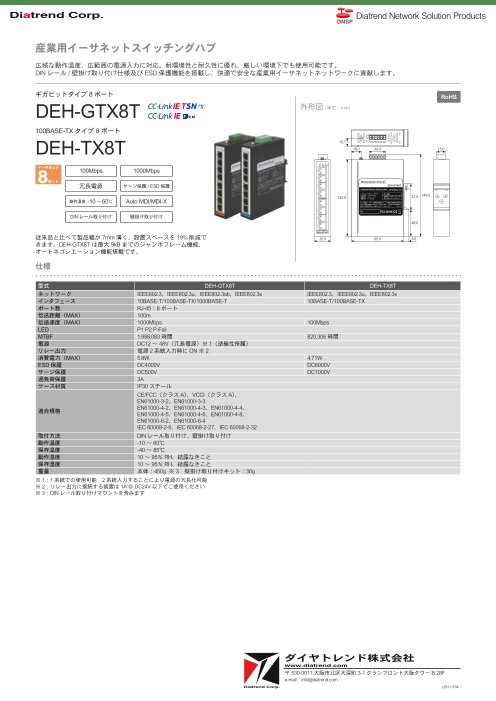

産業用イーサネットスイッチングハブ DEH-GTX8T/DEH-TX8T
薄型な省スペース設計！
8ポート搭載のギガビットタイプ、100BASE-TXタイプ産業用イーサネットスイッチングハブです。広域な動作温度に対応、耐環境性・耐久性に優れ、厳しい産業環境下でも安心し...

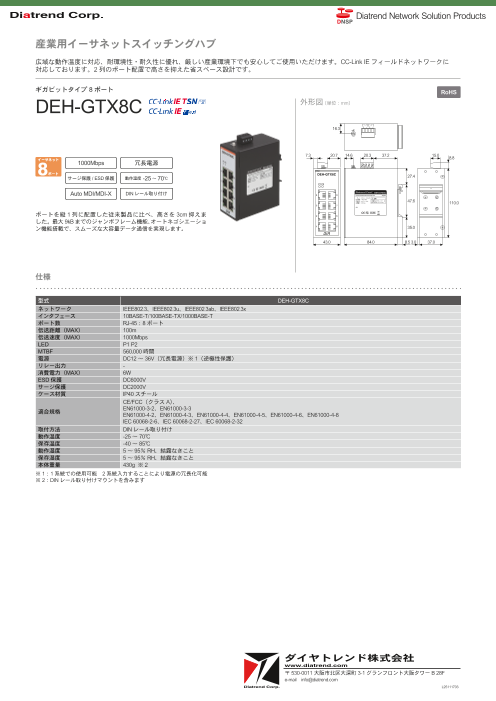

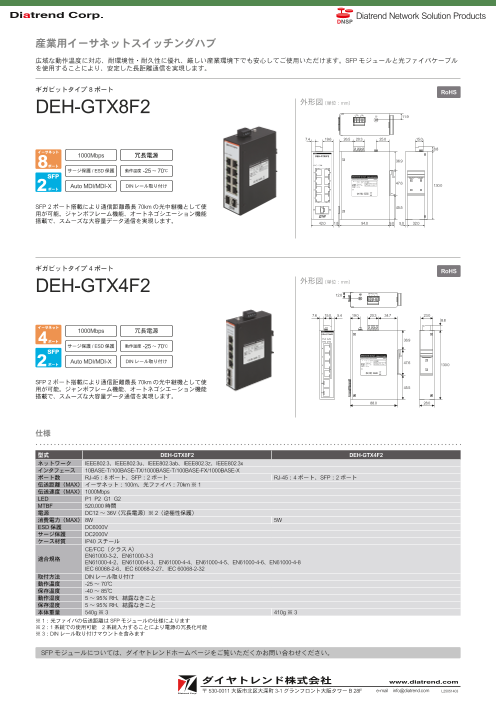

産業用イーサネットスイッチングハブ DEH-GTX8F2/DEH-GTX4F2
光ファイバで安定した長距離通信を実現！
SFP2ポート搭載のギガビットタイプ 産業用イーサネットスイッチングハブです。イーサネット8ポート搭載、4ポート搭載の2タイプをご用意しております。通信距離最長70kmの光...
産業用PoEスイッチングハブ ギガビットタイプ DEH-GP5V3/DEH-...
昇圧回路内蔵によりDC12V/DC24V/DC48Vの電源が使用可能。DC12V対応により、バッテリ...

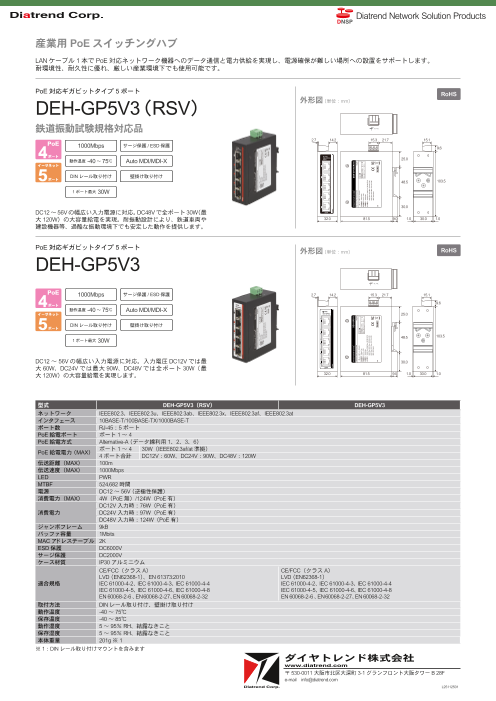

DEH-GP5V3(RSV)は、鉄道振動試験規格に対応し、DC12～56Vの幅広い入力電源に対応した産業用PoEスイッチングハブです。DEH-GP5V3は、DC12～56Vの幅広い入力電源に対応した産業...

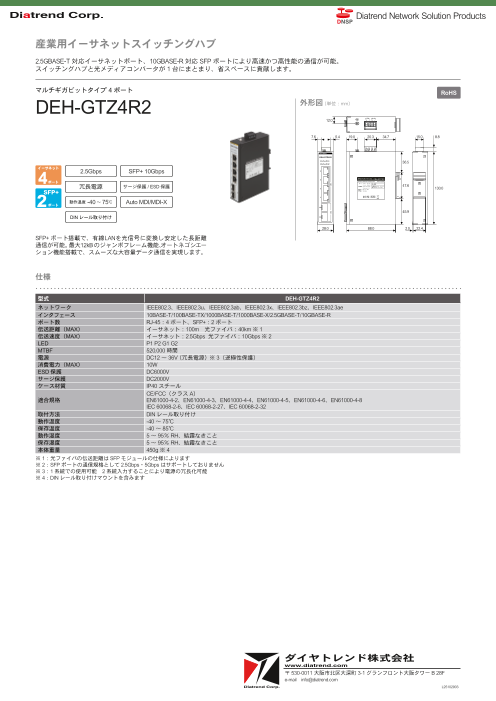

産業用イーサネットスイッチングハブ マルチギガビットタイプ...
2.5GBASE-T対応イーサネットポート、10GBASE-R対応SFPポートにより高速かつ高性能の...
DEH-GTZ4R2は、マルチギガビットの産業用イーサネットスイッチングハブです。10BASE-T/100BASE-TX/1000BASE-T/2.5GBASE-T対応のイーサネットポートが4ポート、1000BASE-X/10GB...
産業用PoEスイッチングハブ ギガビットタイプ DEH-GTX14AF(RSV)
JIS E 4031：2013／IEC61373：2010対応、IEEE802.3af規格準拠
鉄道向け振動試験規格に対応、ギガビットタイプのPoEスイッチングハブ。14ポート中12ポートがPoE(Power over Ethernet)に対応しており、LANケーブル1本でデータ通信と電力供給が...

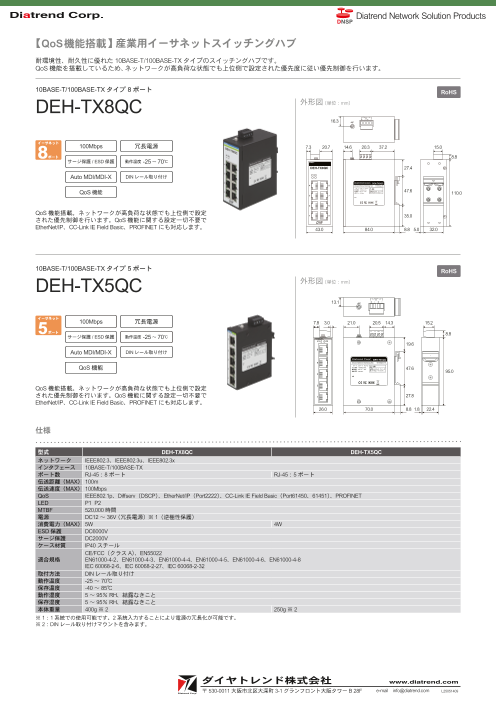

産業用イーサネットスイッチングハブ DEH-TX8QC/TX5QC
