電力量計（でんりょくりょうけい）は、電力を積算し計量する電気計器。電力メーターもしくは略式としてメーターともいわれ、電力の売買取引上、重要な役割を担っている。国際法定計量機関から電力量計についての技術要件や構造要件、検定試験方法等について勧告が出されており加盟国は型式承認、検定、再検定時に留意すべきとされている。

種類

誘導形電力量計

現在、電力量を計量するものとして一般的に広く用いられているのが誘導形電力量計（ゆうどうがた-）である。原理としてはアラゴーの円板を応用したもので、計器の内部には電力に見合った速度で回転する円盤がある。円盤はアルミニウム製で、直径およそ85ミリメートル、厚さは1ミリメートル程度。円周を100等分した目盛りを外周に刻み、うち一点を黒色に塗り基準としている。電力が流れていないにもかかわらず、円盤が回転してしまうクリーピング（潜動）現象を抑えるため、円盤上に2か所、直径1～2ミリメートル程度の穴が開けられている。円盤を挟み込むようにして電圧コイルと電流コイルとが配置されており、これらが円盤を駆動させる原動力を生む。円盤の回転速度を電力に比例させるため、永久磁石を他方に配置し制動力としている。計器の精度を高めるため、重負荷補償装置や位相補償装置、温度補償装置、加えて誤差調節のための重負荷調整装置、位相調整装置、軽負荷調整装置が設けられている。円盤の中心には軸が通され、その両端を軸受によって支持している。軸受における摩擦は計器誤差の原因となるばかりか、計器の耐久性をも左右するため、可能な限り摩擦の少ない軸受が用いられる。円盤の回転力は減速歯車を介して取り出され、計量装置に電力量を表示する。計量装置は電力量計の表面、外から見えるようにして配置されており、数字によって表示する現字形（げんじがた）と、指針によって表示する指針形（ししんがた）がある。中には、一定の電力量に達するごとにパルス信号を送信する端子を設けたものもあり、これにより電力量を遠隔地でも確認できるようになっている。

無効電力量計

無効電力量計（むこう-）は、無効電力を積算計量する電気計器である。原理や基本的な構造は有効電力量計と同一で、計器内部において電流・電圧に位相差を設けるようにされている。無効電力量計には遅れ無効電力量を計測するものと進み無効電力量を計測するものがあり、それぞれ専用のものは兼用することができない。電力会社が設ける電気料金プランの中には力率によって電気料金が優遇されるものがある。これは主に工場など大口の顧客向けで、一定期間ごとの有効電力量と無効電力量とで力率の平均値を算出し電気料金を割り引くなどの措置がとられる。なお、皮相電力を積算計量する皮相電力量計も存在しうるが、ほとんど用いられない。

最大需要電力計

最大需要電力計（さいだいじゅようでんりょくけい）は、ある期間内において最大の電力値を計量する電気計器である。大きな電力の取引をするにあたって利用される。

直流電力量計

直流電力量計（ちょくりゅう-）は、直流電力を積算計量する電気計器である。交流用の誘導形電力量計を直流用に転用したものが多く用いられている。このほか整流子電動機形や、古くから用いられてきた水銀電動機形などがある。二次電池の充電量および放電量を測定することなどを目的に、電流値を積算する直流電量計（ちょくりゅうでんりょうけい）というものもある。

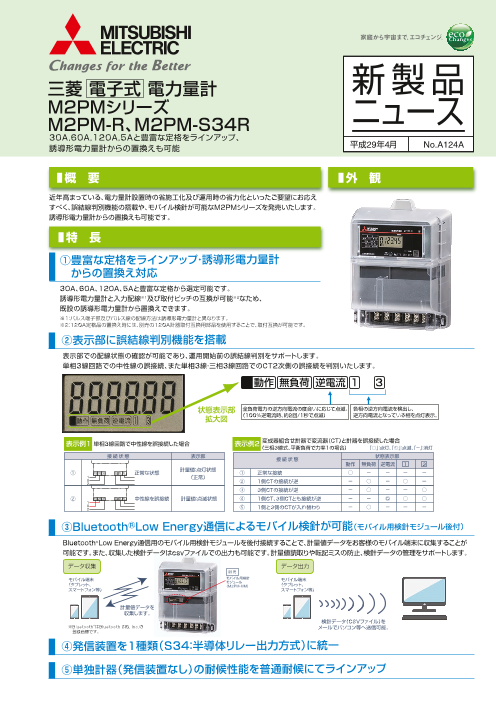

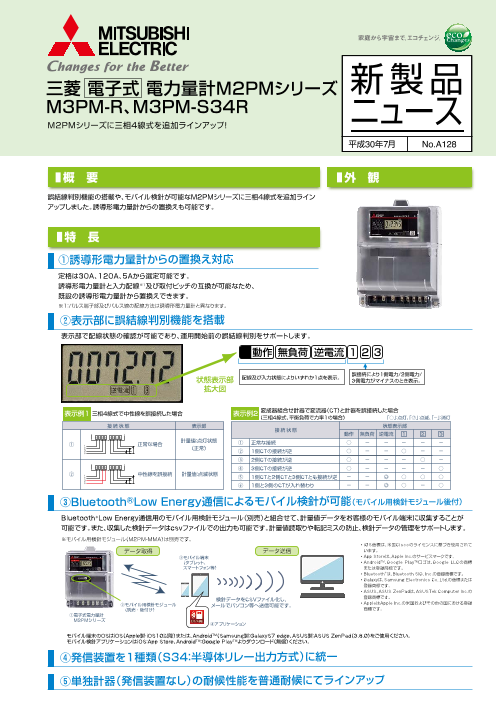

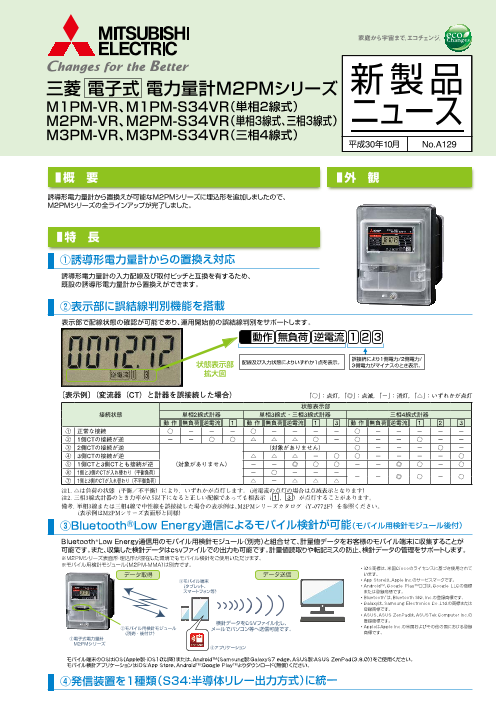

電子式電力量計

電子式電力量計（でんししき-）は、内部の電子回路により電力を積算計量するものである。この形式のものはセグメントLEDや液晶ディスプレイ上にデジタル表示するものがある。

各国での運用

日本

発変電規定では、電力量計を設置する目的として「発電電力量又は使用電力量等の確認、負荷の想定及び取引等のために設ける」（第4-1条計測装置の施設目的）とある。特に電力量計を電力の取引に用いるためには、日本電気計器検定所 (JEMIC) の検定に合格したことを証明する検定証印が必要である。検定証印を補助するマークには有効期限（=検定の有効期限。暦年・年度ではなく、年月単位）の表示があり、これを過ぎたものの使用は計量法違反となるので、期限満了までに、原則として電力会社により適宜交換される（停電させずに交換作業が行われることもある）。電力量計は、その仕様について日本工業規格 (JIS) によって規格化されている。JIS C 1210 電力量計類通則JIS C 1211 電力量計（単独計器）JIS C 1216 電力量計（変成器付計器）JIS C 1263 無効電力量計JIS C 1281 電力量計類の耐候性能電力会社の所有物として取引に用いられる電力量計には、銘板の右下に「電」の表示がある（通称「子メーター」と呼ばれる管理用計器には表示はない）。また設置後、電力量計もしくは計器箱に電力会社による封印が取り付けられる。子メーターは、大家等（施設の設置者）から店子・自販機設置者等への料金再請求に使用される場合は「証明用」の計量器となり、所有者（通常は施設の設置者）に計量法上の検定受検義務が生じる（通常は修理・取替業者への依頼という形になる）。検定期限を超過して使用している場合や不正改造については、所有者が計量行政機関（都道府県・計量特定市）による取締り（立入検査、勧告等。悪質と認められる場合は告発等）の対象となる。なお、不正改造を実施した者も偽計業務妨害で逮捕されたケースがある。

米国

米国では計量行政は州ごとに公益事業委員会等が実施しているが、非営利民間団体の米国計量会議（National Conference on Weights and Measures）があり、商務省及び米国立標準技術研究所（National Institute of Standards and Technology）の技術的指導の下で各州の規則の統一が図られている。多くの州では電力量計は全般的な計量法の対象外で、公益事業委員会が電力量計に係る計量制度を別途制定している。電力量計の技術基準は米国国家規格協会（ANSI: American National Standards Institute）が規定するANSI C-12に準拠している。また、一部の州では一部の電力取引に仕様の異なるメーターの使用を可能とする制度を設けている。ニューヨーク州の場合、電力量計は州の公益事業委員会（NY PSC: NY Public Service Commission）の形式承認を受けたうえで検定機関による全数検定も受ける必要がある。

EU

EUではEU計量器指令により有効電力量計など10種の計量器の規格について規定している。欧州法定計量協力機構（WELMEC）は加盟国間の整合化や利害関係者の調整を図っている。ドイツでは、国内法のドイツ計量及び検証法(MessEG)やドイツ計量及び検証規則(MessEV)では、計量器の検証等の義務や手続き等について規定している。計量器の形式試験やパターン承認や検証はドイツ物理工学研究所が実施している。

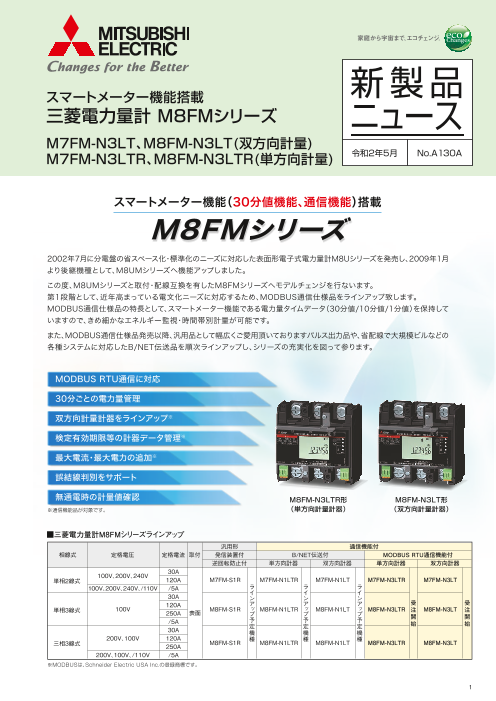

スマートメーター

遠隔的に電気計量を行う機器も開発されている。また、電力のスマートメーターを利用してガスや水道メーターの計量値も遠隔検針する共同検針の試みもある。

出典

参考文献

社団法人電気学会『電気工学ハンドブック』第2版

外部リンク

日本電気計器検定所 (JEMIC)大崎電気工業株式会社株式会社エネゲート東芝産業機器システム株式会社東光東芝メーターシステムズ株式会社三菱電機株式会社中部精機株式会社中国計器工業株式会社富士電機株式会社四国計測工業株式会社九電テクノシステムズ株式会社東京計器株式会社東北計器工業株式会社北海電気工事株式会社関東経済産業局（「証明用電気計器（子メーター）の検定について」） - ウェイバックマシン（2011年5月27日アーカイブ分）

もっと見る閉じる

電力量計（http://ja.wikipedia.org/）より引用

小形電力計測器「WPCシリーズ」

WPCシリーズは、「手軽に、カンタンに」という現場の声にお応えするため、リーズナブルな価格と使いやすさを実現した、小形電力パルスモジュールです。キュービクルや分電盤、...

渡辺電機工業株式会社

電力測定用デジタルパネルメータ『WLDシリーズ』

WLDシリーズは、「見やすさ」「使いやすさ」「装着しやすさ」にこだわった、高精度デジタルパネルメータです。視認性の高い高輝度LEDとちらつき防止機構の採用、スイッチやラ...

渡辺電機工業株式会社

高性能デジタルパネルメータ「WPMシリーズ」

WPMシリーズは、各種センサからの直流電圧及び直流電圧を扱うデジタルパネルメータです。作業性・安全性・操作性・視認性・設置性・拡張性の6つの性能が向上しました。視認...

渡辺電機工業株式会社

電力マルチメータ「WKMシリーズ」

WKMシリーズは、単相2線/単相3線/三相3線の電力諸量を計測し、液晶表示する電力マルチメータです。メータの原点である“見易さ”を追求し、大型液晶や白色バックライトを搭載し...

渡辺電機工業株式会社

Web対応エネルギー監視モジュール「WTMシリーズ」

WTM-PE/PWシリーズは、1台で6chの電力計測ができ、LANに直結してデータ通信が可能なWeb対応エネルギー監視モジュールです。オプション端子を装着することにより、パルス･温度･...

渡辺電機工業株式会社

電子式直流メータリレー MRLC-110/110L

各種産業における電気制御の異常検出、異常警報などに好適な電子式直流メータリレー

各種産業における電気制御の異常検出、異常警報、自動制御回転機の回転数、速度、温度、圧力等の異常検出、異常警報、自動制御・1台で同時に3つの計測表示が可能。警報出...

株式会社第一エレクトロニクス

電子式マルチメータ SFLC-110L

SQLC-110Lのシンプル型。電気諸量の計測が可能。

1台で電圧×3・電流×3・需要電流×3・電力・需要電力・無効電力・力率・周波数・電力量・無効電力量の計測監視ができます。低圧回路から高圧回路まで、受電回路の計測監視、省エネ...

株式会社第一エレクトロニクス

電子式直流入力メータ TLC-110/TLC-110L

1台で同時に3つの計測表示が可能！システムに合わせた集中監視ができます

・1台で直流回路の電圧、電流、電力、電力量を同時 (3計測) に監視することができます。・アナログ出力または通信出力の追加で、システムに合わせた集中監視ができます。...

株式会社第一エレクトロニクス

《消費電力を可視化》 Bluetoothワットチェッカー[RS-BTWATTC...

アドバタイズを取得することで、自社システムやアプリに電力量の計測値を容易に組み...

自社システムやアプリで消費電力が取得可能に！Bluetoothワットチェッカーでアドバタイズ通知されるデータフォーマットをダウンロード提供BluetoothワットチェッカーRS-BTWA...

ラトックシステム株式会社

《消費電力量で稼働状況を可視化》Bluetooth ワットチェッカ...

コンセントに差し込み、接続デバイスの電力、電流、電圧を計測します

■ スマホの画面に計測値やグラフを表示■ 消費電力/電圧/電流などをリアルタイム表示■ 連続計測データは本体メモリーに蓄積■ アプリから本体の電源をON/OFF可能■ 100V/15...

ラトックシステム株式会社

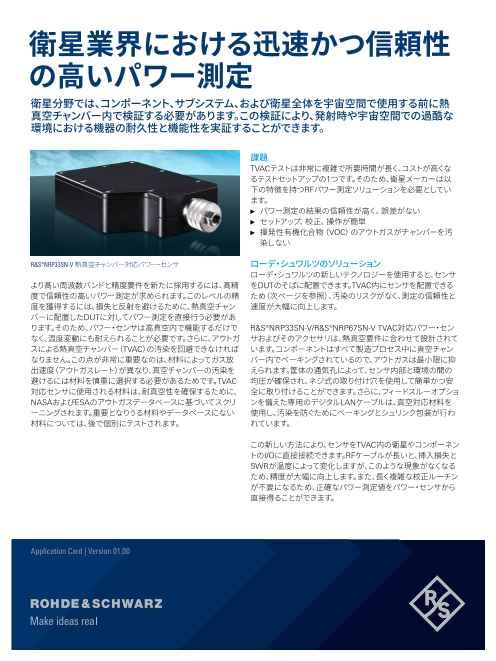

衛星業界における迅速かつ信頼性の高いパワー測定

衛星分野では、コンポーネント、サブシステム、および衛星全体を宇宙空間で使用する前に熱真空チャンバー内で検証する必要があります。この検証により、発射時や宇宙空間での過酷な環境における機器の耐久性と機能性を実証することができます。

ローデ・シュワルツ・ジャパン株式会社

クランプオンパワーロガー PW3365

世界初の金属非接触電力測定を実現。測定準備からデータ分析まで使いやすさを詰め込...

日置電機株式会社

パワーメータ　PW3335

待機電力から動作時電力までオールラウンドに対応する、AC/DC高確度測定が強みの単...

日置電機株式会社

パワーメータ　PW3336/PW3337

日置電機株式会社

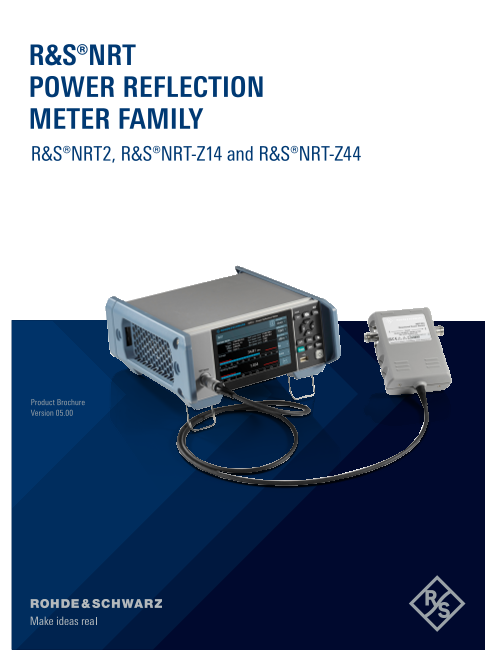

R&S NRT パワー・リフレクションメータ
