絶縁抵抗計（ぜつえんていこうけい、英語：ohmmeter）は電力回路の絶縁抵抗測定試験に使われる保守点検用電気計測器であり、メガー（現en:Megger Group Limited社の商標に由来）、電気抵抗計とも呼ばれる。
概要
古くは手回し発電機を内蔵するものがあったが、現在では電池で動作する電池式が一般的である。アナログのものとデジタルのものがある。回路の対地間や線間の絶縁が保たれているかどうかを、25V-2000Vの直流電圧による電流で測定する。また、回路に接続された機器の耐圧に応じた電圧で測定しないと機器の破損の原因となる。回路の絶縁が悪い場合は漏電による火災や感電の原因となる。測定のための停電が許されない場合は、漏れ電流計による測定を行う。絶縁抵抗の測定手順
検電器・絶縁抵抗計などの測定器の電池などの電源や、零点調整、動作の異常の有無の点検などを行う。電源を開放する。その後に、電線路の場合は中性線も開いておく。検電器もしくはテスターで無電圧を確認する。電力用半導体素子を含む回路や過電圧に弱い機器などに、取扱説明書の記載にしたがった保護措置を行う。接地線に接地極を接続する。絶縁測定を行う。測定した回路などの電荷を逃がす。保護措置の復旧を行う。電線路の場合は中性線をまずもとに復旧する。その後、電源を接続する。検電器で電圧の復旧を確認する。脚注
関連項目
電気抵抗検電器絶縁体絶縁抵抗外部リンク
Megger絶縁測定について（ECCJ）“絶縁抵抗測定とは（JIS C 1302:2002 絶縁抵抗解説）”. 三和電気計器. 2008年11月16日閲覧。
安 全関連試験器カタログ（耐電圧・絶縁抵抗試験器／耐電圧試...
計測と電源のエキスパート・カンパニー 菊水電子工業は電子計測器および電源機器の専...
掲載内容耐電圧・絶縁抵抗試験器耐電圧試験器絶縁抵抗計部分放電試験器アース導通試験器漏洩電流試験器リーケージカレントテスタ◆詳細はカタログをダウンロ...
アナログ絶縁抵抗計（500V 単レンジ）DM509S
フルスケール1000MΩ の 500Vモデル 軽量設計
・JIS C1302 で規定された定格電流での低い絶縁抵抗値（ＭΩ）まで測定電圧を維持・単発および連続測定が可能な絶縁抵抗測定スイッチ・活線状態かを見極められる交流電圧測定...
アナログ絶縁抵抗計（500V 単レンジ）PDM509S
フルスケール100MΩ の 500V 標準モデル 軽量設計
・JIS C1302 で規定された定格電流での低い絶縁抵抗値（ＭΩ）まで測定電圧を維持・単発および連続測定が可能な絶縁抵抗測定スイッチ・活線状態かを見極められる交流電圧測定...
エレベータ保守管理用 絶縁抵抗計 M53
速度に対応した出力電圧値を速度(m/min)として直読することができる多機能絶縁抵抗計...
デジタル式絶縁抵抗計に加えて、DCV、ACVの電圧測定機能を搭載し、更に別売のサンワ速度計SE9100を接続することにより、速度に対応した出力電圧値を速度(m/min)として直読するこ...
アナログ絶縁抵抗計（1000V 単レンジ）DM1009S
1000V / 2000MΩ 単レンジ式 軽量設計
・JIS C1302 で規定された定格電流での低い絶縁抵抗値（ＭΩ）まで測定電圧を維持・単発および連続測定が可能な絶縁抵抗測定スイッチ・活線状態かを見極められる交流電圧測定...
7レンジ絶縁抵抗計 HG561H
えっ！7レンジ絶縁抵抗計がポケットに
◆ＭΩ測定終了後は表示値をオートホールド◆30V以上の活線状態を検知するとテスト電圧を停止◆小数点位置を固定し、表示値の見やすさ向上◆測定プローブ(赤)は、通常タイプの...
アナログ絶縁抵抗計（３レンジ、単レンジ）PDM / DMシリーズ
電源、通信、監視制御設備の絶縁管理に最適！
絶縁管理では必須の測定器です。JIS規格で決められた定格測定電圧のうち、主要な測定電圧３種類を１台の絶縁抵抗計にまとめた３レンジ式と、測定電圧１種類の単レンジ式の製品...
3レンジ式デジタル絶縁抵抗計 MG500
電路と電気機器の絶縁管理に最適！ケース一体型の絶縁抵抗抵抗計
◆防塵防滴（IP54）設計◆MΩファンクション使用時に30V以上の電圧を検知する活線状態自動判別機能、自動放電機能も搭載◆絶縁抵抗500V定格電圧レンジでは危険防止の為0ΩADJボタ...
3レンジ式デジタル絶縁抵抗計 MG1000
電路と電気機器の絶縁管理に最適！ケース一体型の絶縁抵抗抵抗計
◆防塵防滴（IP54）設計◆MΩファンクション使用時に30V以上の電圧を検知する活線状態自動判別機能、自動放電機能も搭載◆絶縁抵抗1000V定格電圧レンジでは危険防止の為0ΩADJボ...
超絶縁計 SM7110, SM7120, SM7420
ノイズに対する安定性と高電圧検査時の安全性を両立した超絶縁計。ピコアンメータと...
新しくなったSMフローティング回路とトライアキシャルコネクタの組合せにより電源ノイズや外来ノイズに対する安定度（繰り返し精度）が大きく向上しました。通常の使用環境の...
Fluke 1577、1587 デジタル・マルチメーター付絶縁抵抗計
1台に2つの優れたツールを集約
Fluke 1577、1587は、デジタル絶縁抵抗計と真の実効値型デジタル･マルチメーターの全機能を1台に集約した小型のハンドヘルド・メーターで、トラブルシュートや保守･保全に最適で...
【絶縁抵抗測定】MΩテスタ 3587
リチウムイオン二次電池の絶縁抵抗測定に好適
試験電圧値を1V分解能で自由に設定可能ディジタルMΩテスタ3587の試験電圧は25V-1000Vの広範囲において、1V単位で設定できるため、 多種多様な試験電圧値が要求...

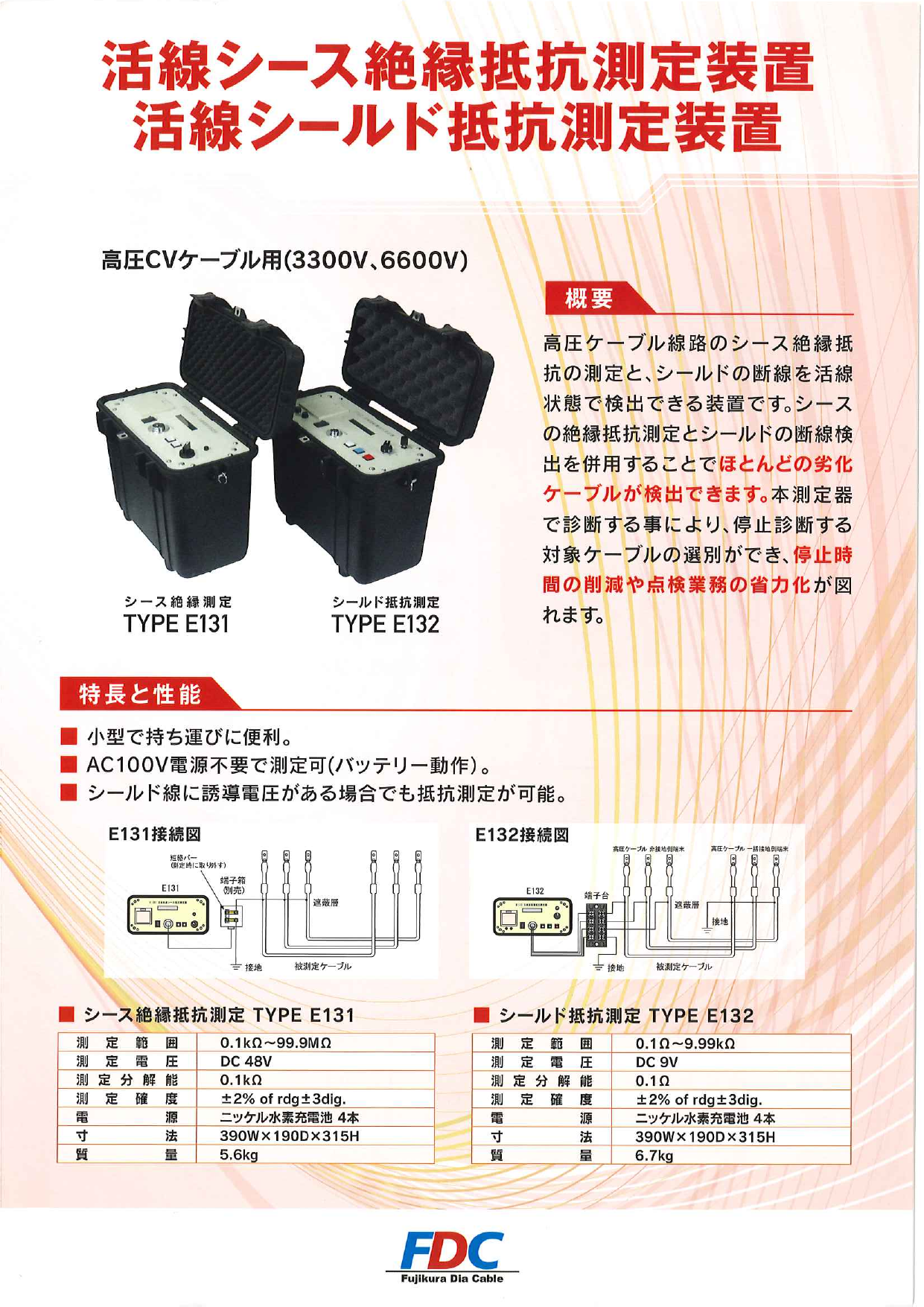

絶縁抵抗測定装置 ・活線シールド抵抗測定装置・ケーブル事故...
