ジオマテック株式会社のカタログ一覧

特定の波長（色）や偏光成分を反射・透過・分離・合成する光学薄膜製品です。液晶プロジェクターや、光ピックアップ用途として、技術の蓄積・進化を遂げてきた誘電体の多層コーティングにより、高透過率・高反射率・優れた角度依存性を実現し、膜の吸収・散乱も極めて低く...

イメージセンサーや光学部品の劣化の原因になる光の紫外域成分、赤外域成分を除去し、被照射体を保護します。

入射する光を全波長域にわたり減衰させ、光量が多すぎて調整できない場合等に使用されます。耐熱的に安定な膜を使用しており、また入射角や偏光の変化による透過率、反射率の変化はほとんどありません。

長年培ってきたITO技術に光学特性技術を加味し、お客様の仕様に合わせた光学設計を可能としました。お客様の設計に合わせ最適なシミュレーションを行い、界面反射特性や、透過率重視など、ご希望に合う膜を提案いたします。

ジオマテックが開発したビームエクスパンダーレンズは、レンズを交換するだけで、アライメント無しで簡単にビット径を変更することが出来ます。フォーカス調整後、全長変化なく倍率をリニアに設定することが可能です。

ジオマテックが開発したビームエクスパンダーレンズは、レンズを交換するだけで、アライメント無しで簡単にビット径を変更することが出来ます。

円筒の内部の成膜（コーティング）技術を開発いたしました。反射や加熱、フィルターなど様々な機能展開が可能になります。

　材料資源が豊富なＺｎＯ（酸化亜鉛）透明導電膜は、透明性や表面平坦性で優れた特性を有しているなどの理由から、レアメタルを使用するＩＴＯ透明導電膜の代替材料として注目を集めております。　当社では、ＺｎＯにＧａをドープしたＧＺＯ、ＡｌをドープしたＡＺＯな...

抵抗膜式タッチパネル用ITO膜は、透過率や視認性に優れており、また面内の抵抗値バラツキも抑えられています。

各種フィルム基板（ポリイミド、ＰＥＴ、ＰＥＮ等）、ガラス、Ｓｉ基板上へ各種金属膜・ＩＴＯ膜の成膜～パターン形成加工を行います。　これまで蓄積してきた薄膜形成技術とエッチング技術を組み合わせることで、多種多様の膜構成、エッチングパターンの作成が可能です。...

窓割れ対策用として使用されてきたポリカーボネート樹脂窓に対し、さらに融雪・結露防止能力を付加しました。

ガラス基板やプラスチック基板に透明電極を施し、通電させることによって発熱させるます。お客様のご要望にあわせ、基板の形状や発熱量を設定することが出来ます。透過率が高く、安定した発熱を得られます。

現在お使いの天体望遠鏡に使用されている主鏡、副鏡の再成膜を行っておりますので、お気軽にお問い合わせください。

ポリイミドフィルムを基材として作成した薄膜熱電対は、フィルムを含めた素子の厚みが55μm程度と極めて薄く、熱電対自体の段差による隙間が発生しません。そのため、正確な温度検出が可能になります。昇温・降温の感度が良く、測定対象物の急激な温度変化にも対応しま...

金属や誘電体膜などを直接成膜することで、塗装では出せなかった微妙なメタリック調など、高級感あふれる装飾を可能にしました。

表示エリアのパターン微細化に伴い、電極本数も増加しております。これに対応するために、抵抗値、エッチング性、信頼性に優れた、Ag系、Al系の電極材料をご提供致します。

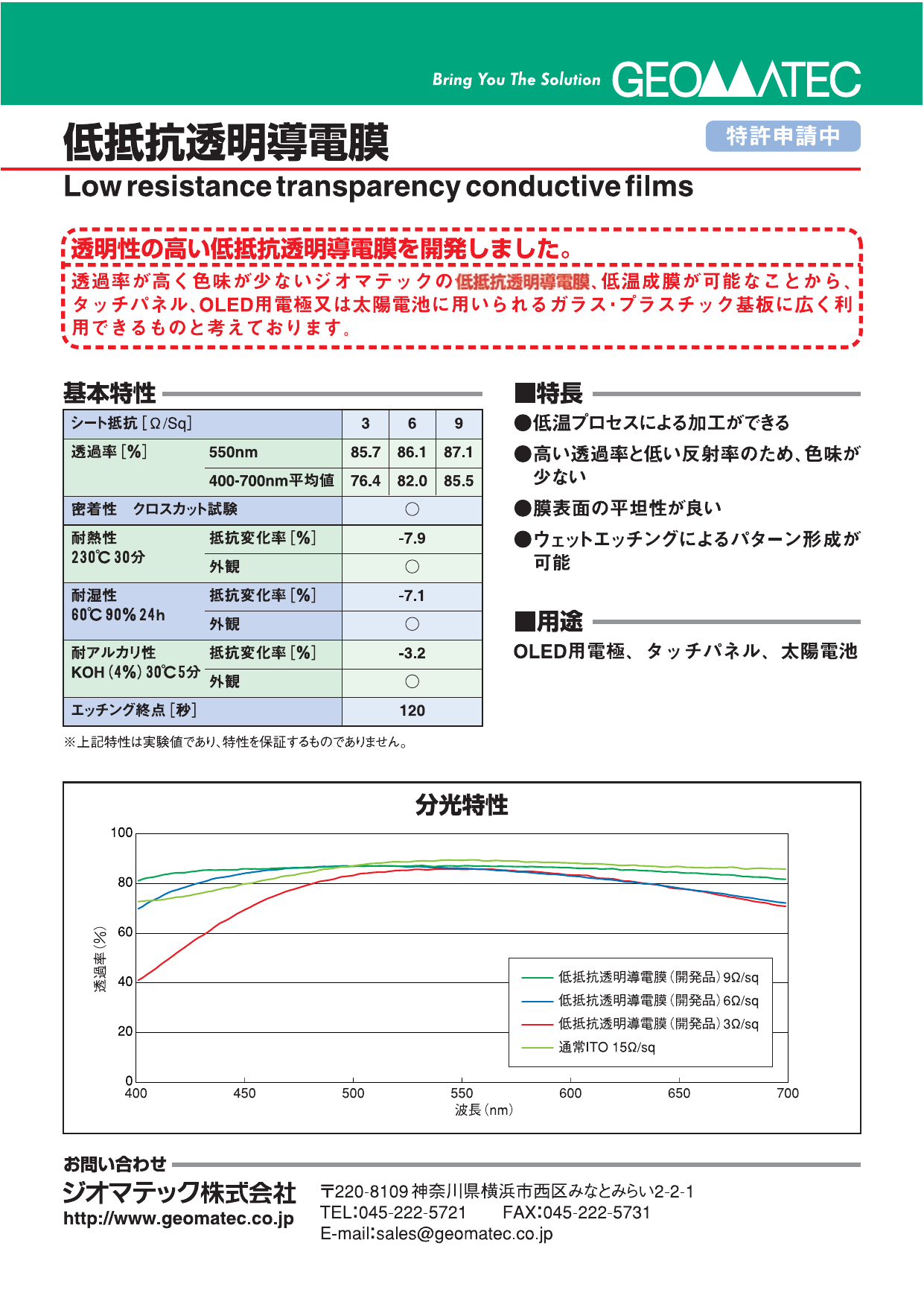

低抵抗、高透過かつ耐久性の高い透明導電膜です。高耐久性が要求される色素増感型太陽電池用の透明電極膜に適しています。

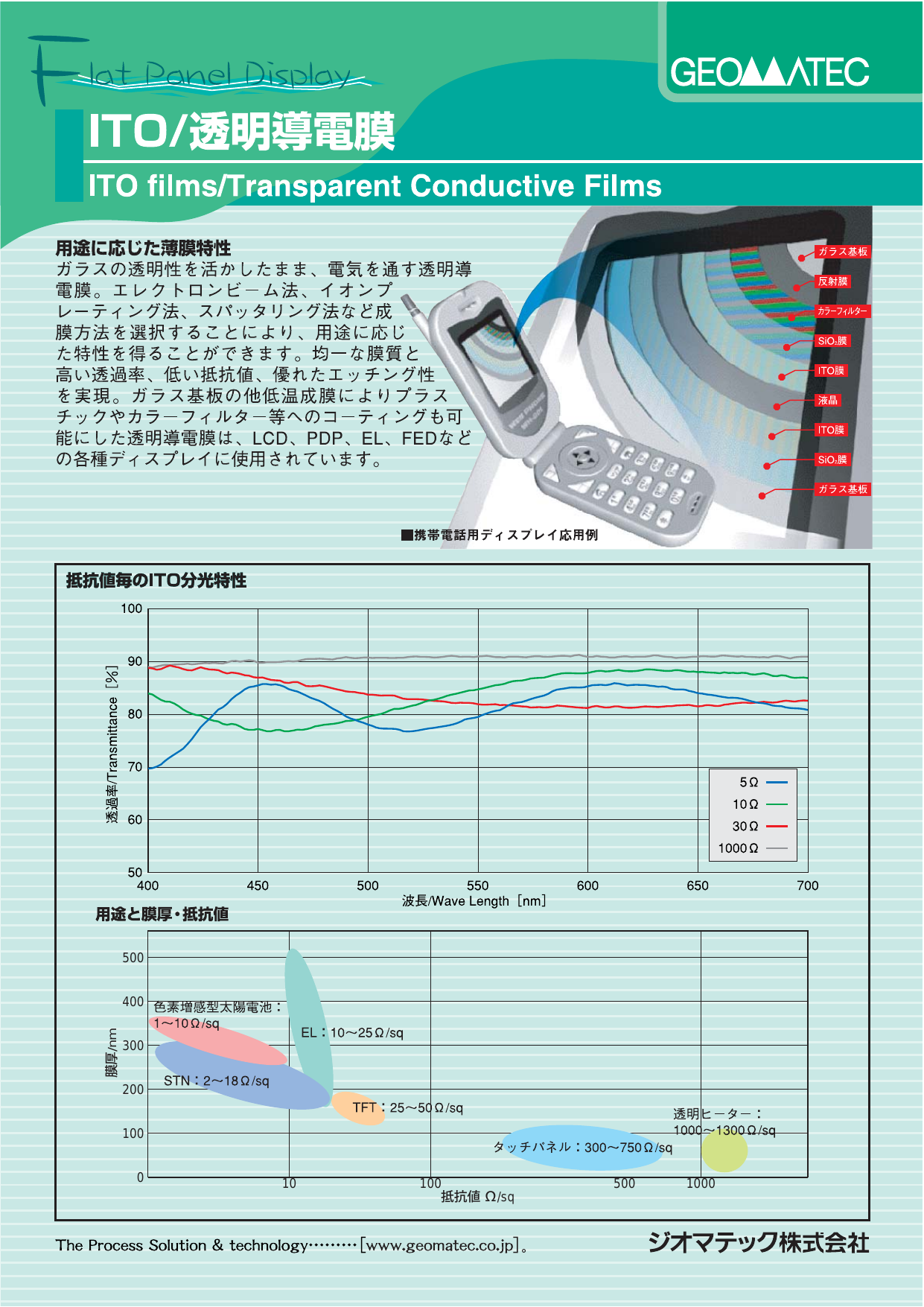

CF用ITO膜は、透過率や抵抗値、エッチング性に優れており、また低温成膜技術により、CFへ熱衝撃を抑えています。

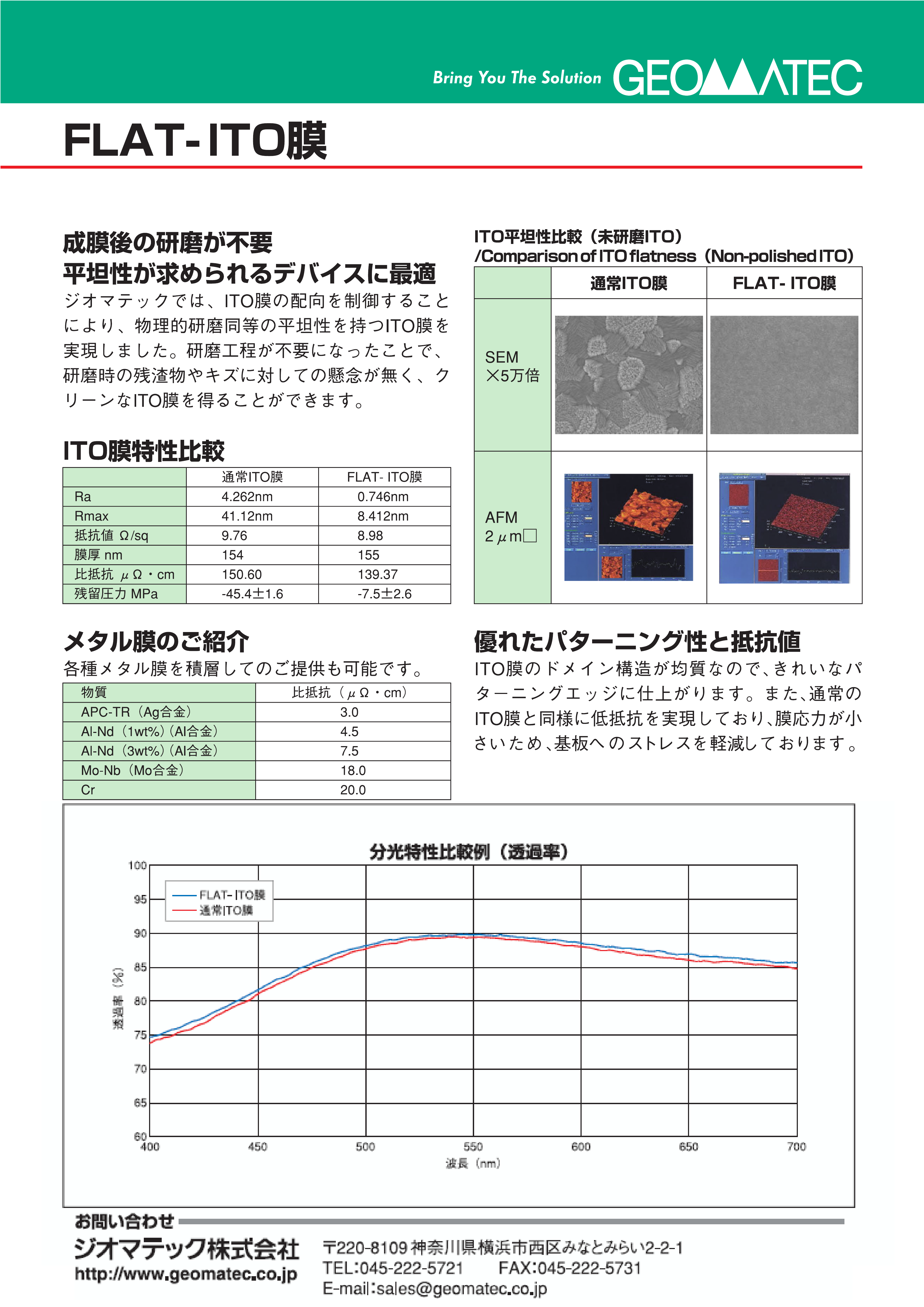

成膜条件を制御することにより研磨同様の平坦性を実現し、成膜後の研磨を不要としました。研磨が不要になったことにより、研磨剤の残渣やキズに対しての懸念がなくなりました。 ITO膜のドメイン構造が均質なので、綺麗なパターニングエッジに仕上がります。また、通常の...

均一な膜質と高い透過率、低い抵抗値、優れたエッチング性を備えています。硝子基板のほか、樹脂・フィルム基板への成膜が可能です。様々なタイプの静電容量式タッチパネルに対応します。

多くの成膜物質と蒸着・スパッタリングの成膜方法を組み合わせ、お客様のニーズに合わせた金属電極膜、金属反射膜をご提供しております。

均一な膜質と高い透過率、低い抵抗値、優れたエッチング性を備えています。硝子基板のほか、樹脂・フィルム基板への成膜が可能です。
